5.) Notentriegelung
(4) Klemmhalterung
(6) Schutzdeckel
(7) Sechskantschlüssel
Öffnen Sie den Schutzdeckel (6) der Klemmhalterung (4) und drehen Sie mit dem
Sechskantschlüssel (7) zwei Umdrehungen gegen den Uhrzeigersinn. Sie können
nun vorsichtig das Tor bewegen. Zur Verriegelung schließen Sie das Tor, drehen
die Schubstange bis zum Anschlag gegen den Uhrzeigersinn und drehen
anschließend die Schubstange eine Umdrehung im Uhrzeigersinn. Arretieren Sie
dann wieder kräftig mit dem Sechskantschlüssel (7) durch Drehen im
Uhrzeigersinn.
)
6.
Elektrischer Anschluss:
Der Elektrische Anschluss ist gemäß Montageanleitung Motorsteuerung 47-31-0
durchzuführen. (Anlage)

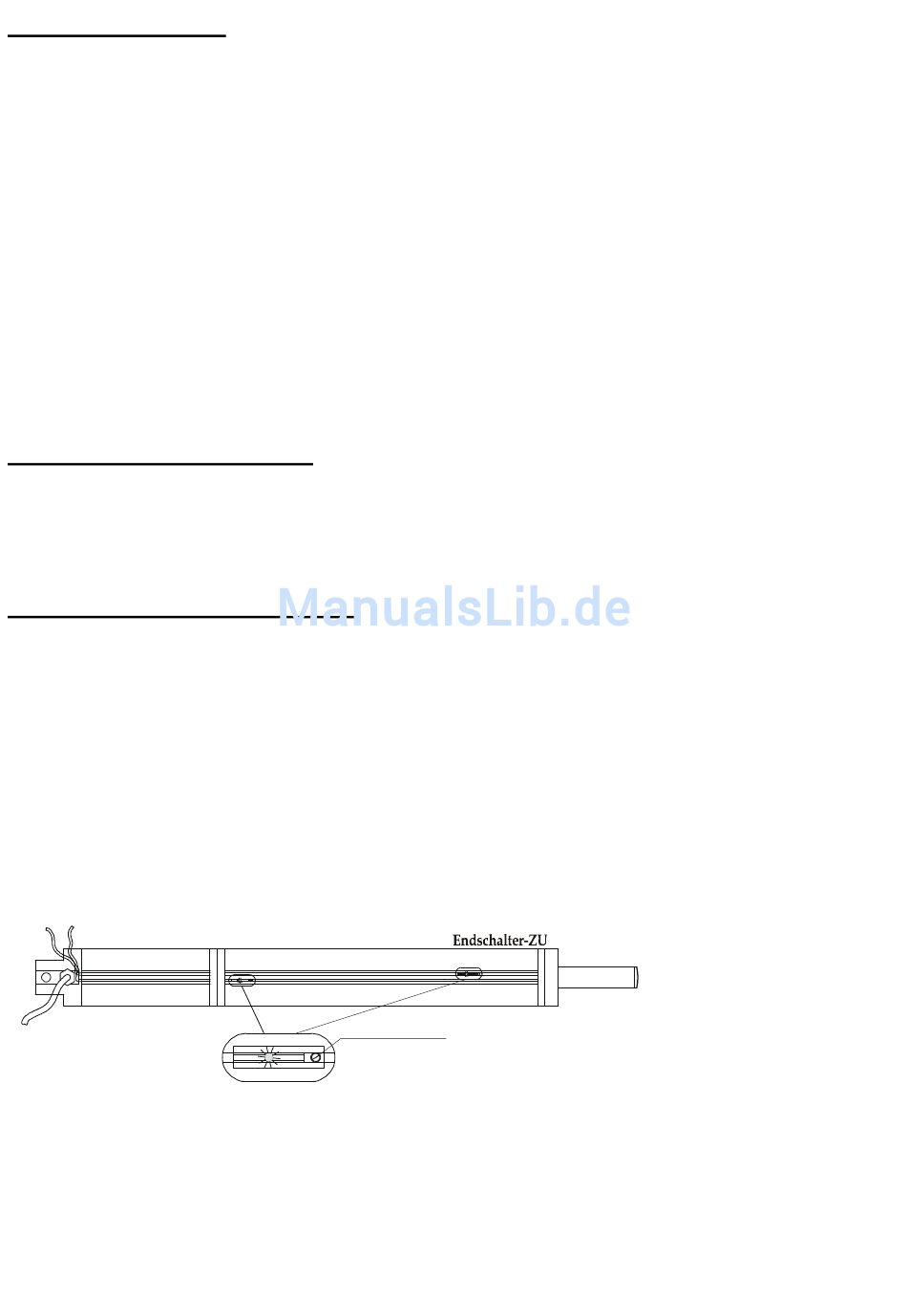

7.) Einstellung der Endschalter
Der Antrieb Jupiter E ist mit zwei Reedkontakten (Magnetschaltern) mit
integrierten Leuchtdioden ausgerüstet. Der Endschalter in Richtung Torflügel ist
der Endschalter „ ZU" , der Endschalter in Richtung Pfosten ist der Endschalter
„ AUF" . Durch Verschieben der Endschalter legen Sie die endgültigen Endlagen
fest. Beim Erreichen der jeweils eingestellten Endlagen erlischt die rote LED
Anzeige. Danach wird der Schalter mittels Schraubendreher (Beipack) fixiert.
Endschalter-AUF
Arretierschraube
