AMC2 4W
5.11
Anschluss der Ausgangsrelais
Um Sperren oder Alarmsysteme zu betreiben, hat der AMC2 4W
acht Relais-Ausgänge. Die Ausgangssignale werden über die 3-
poligen Aufsatzstecker S5, S6, S10, S11, S17, S18 sowie S22
und S23 (vgl. Abbildung 7.5) an den AMC2 4W angeschlossen.

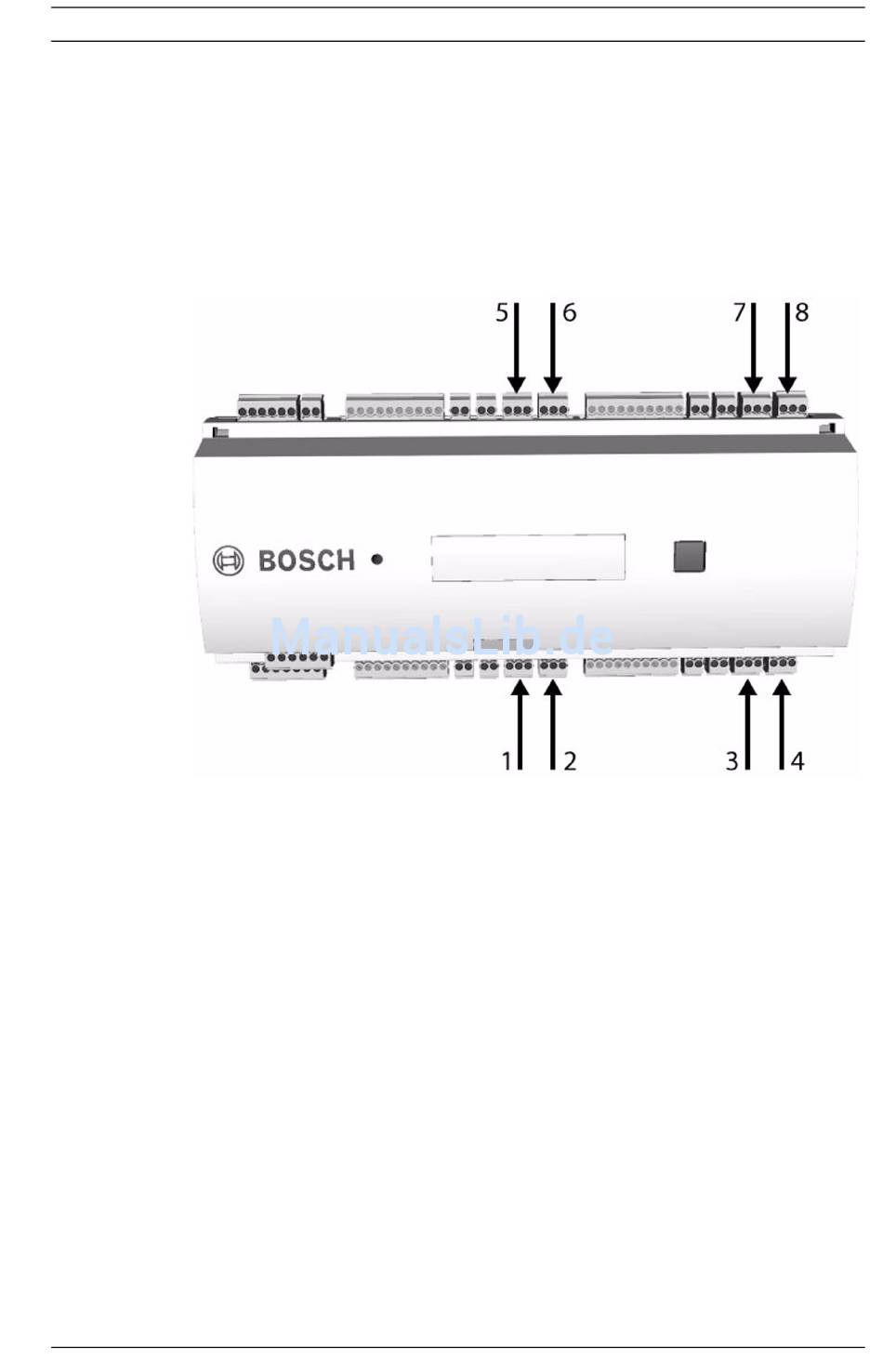

Abb. 5.18 Steckerplätze der Relais-Ausgänge
Jeder Relais-Ausgang hat einen separaten Jumper, der auf der
Unterseite der Platine angebracht ist (Abbildung 5.21), um ent-
weder die Versorgung des potentialfreien Kontaktes (außen)
mit Spannung vom AMC einzustellen (D2) oder bei potential-
freien Ausgängen die Spannung von außen einzuschleifen (D1).
Bosch Sicherheitssysteme GmbH Installationshandbuch
Installation | de 41
F.01U.024.964 | V4 | 2006.09
