Anl. SKA 5000 C+H
07.02.2003

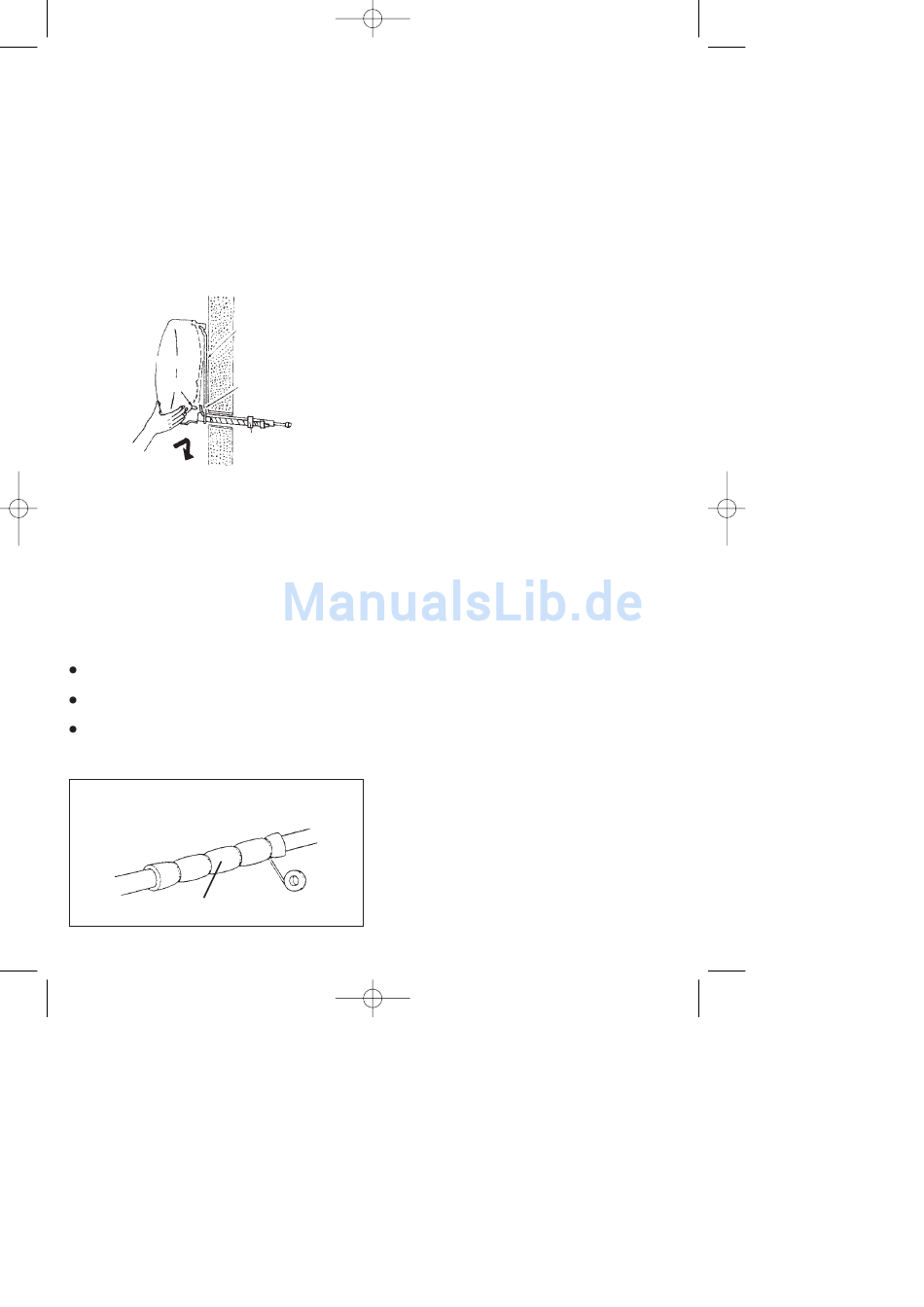

Endmontage Innengerät:
1. Stecken Sie zuerst den Abwasserschlauch durch
die Wandhülse, danach die Verbindungs-
leitung. Und nun die beiden Kupferrohre mit
Isolierschlauch und hängen das ganze Innen-
gerät an die vormontierte Wandplatte. (Bild B)
Zur leichteren Montage der Rohre durch die
Wandhülse empfehlen wir die Rohre samt
Verbindungsleitung mit dem PVC-Wickelband zu
umwickeln, somit erhalten Sie einen kompakten
Strang.
Die Netzleitung mit Schuckostecker wird nicht durch
die Wandhülse gesteckt.
Innengerät
Kerbe
Bild B
(Anmerkung: Wenn Sie die Verrohrung nach Pos. 4
von Bild A durchführen, muss zuvor die Verlänge-
rungskupferleitung von Aussen durch die Mauer-
büchse nach Innen gesteckt werden.)
Achten Sie darauf, dass alle Rohre sowie der
Wasserablaufschlauch knickfrei verlegt sind.
Der Wasserablaufschlauch sollte immer nach Außen
verlegt werden, damit das Kondenswasser
in einen Sammelbehälter oder Ablauf laufen kann.
Isolierung der Kältemittelleitungen
Isolieren Sie die Verschraubungen der Kältemittel-
leitungen mit Wärmedämmung. (Isolierschlauch)
Umwickeln Sie die gesamte Wärmedämmung gut
mit Isolierband.
Die Isolierung ist wichtig, da jede Kühlleitung
schwitzt und somit das Tropfwasser Wände und
Boden in Ihrer Wohnung verunreinigen kann.
Isolierung der Kältemittelleitungen an
den Verschraubungen
Isolierschlauch
11:57 Uhr
Seite 15
Montage des Aussengerätes
Anschluss Verbindungskabel Aussengerät nur
durch Elektrofachbetrieb:
Elektroanschluss
1. Entfernen Sie das Frischluftanschlussteil
2. Entfernen Sie die Anschlussklemme und
klemmen das Netzkabel am Anschlussteil mit
den Schrauben an. Vergewissern Sie sich, dass
die Verdrahtung mit dem Innengerät überein-
stimmt.
3. Fixieren Sie die Drähte mit der Klemme und
stellen die entsprechenden Verbindungen her.
Montageplatte
4. Vergewissern Sie sich nochmals, dass die
Anschlüsse auch wirklich fest sind.
5. Jetzt wieder das Frichluftteil befestigen.
unterer Haken
Beachten:
Falscher Elektroanschluss kann elektrische
Störungen verursachen. Ziehen Sie nicht am
Kabel, wenn Sie es an der Klemme anschließen.
PVC - Band-
wicklung
Isolierband
15
