Anl. SKA 5000 C+H
07.02.2003
Achtung: Elektrischer Anschluss nur durch
Fachbetrieb ausführen!
Alle elektrischen Arbeiten müssen von einem
autorisierten Fachmann nach den Vorschriften
ausgeführt werden.
Die vorgeschriebene Spannung und ein
fachgerechter Anschluss müssen eingehalten
werden.
Montage des Innenraumgerätes
Montage der Rückwand
1. Montieren Sie die Rückwand immer waagerecht.
2. Vergewissern Sie sich, daß die Rückwand fest
angeschraubt, und mit einem Gewicht von
ca. 50 kg belastbar ist.
Anbringung des Drainageschlauches
1. Für eine gute Drainage sollte der Schlauch leicht
nach unten geneigt sein.
2. Knicken oder verdrehen Sie den Schlauch nicht.
Installation der Kühlleitungen
1. Machen Sie den Mauerdurchbruch für die
Kühlleitungen (ø 80 mm) leicht nach aussen
abfallend.
2. Setzen Sie den Rohrschutz ein, um die
Kühlleitung und Kabel zu schützen.
Beachten:
Zuerst die Kühlleitung
am Innengerät
befestigen, dann am
Außengerät.

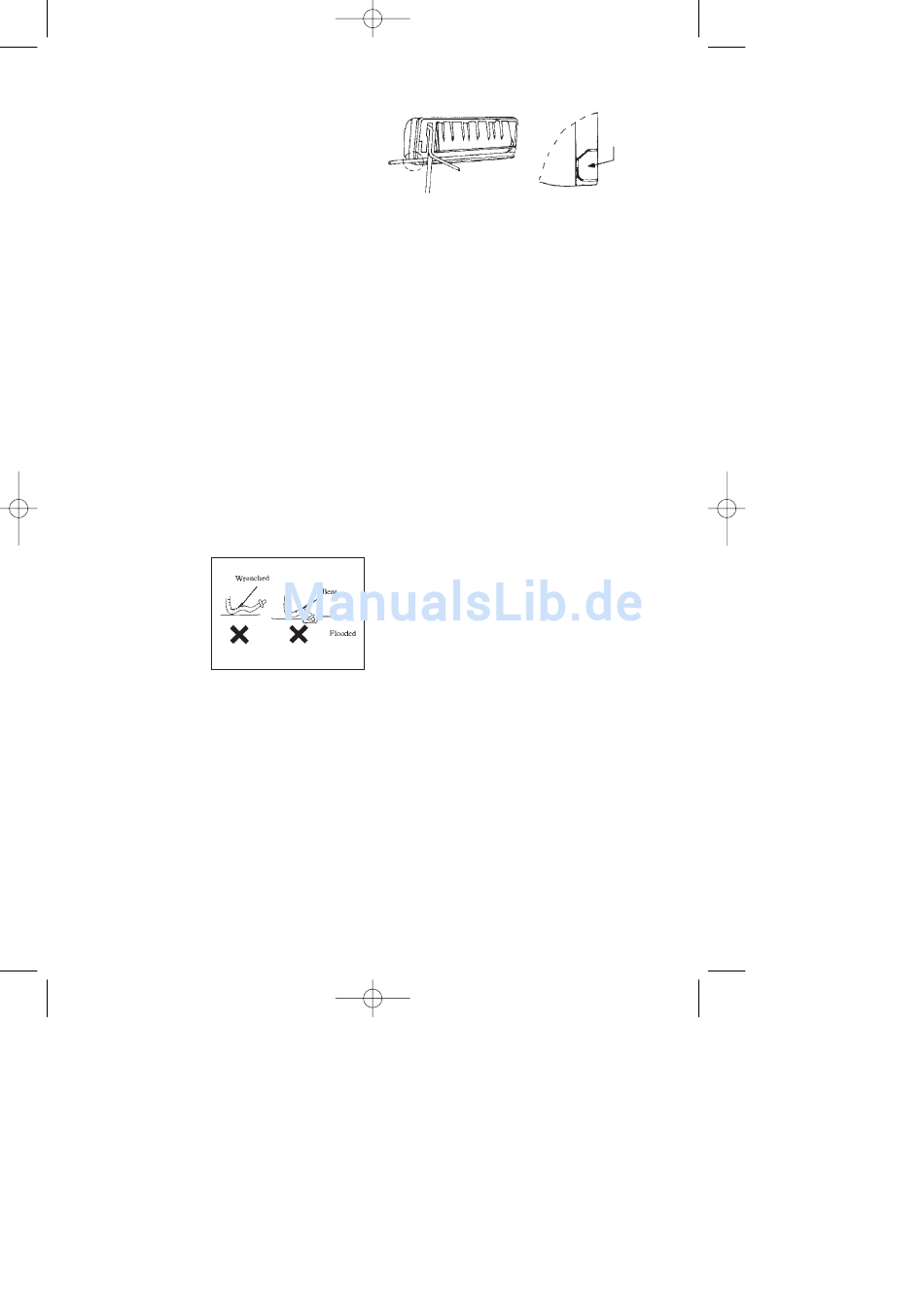

Beim Biegen der
Kühlleitung bitte sehr
behutsam sein.
Nach diesen Vorbereitungen kann das Innengerät an
der bereits vormontierten Wandplatte eingehangen
werden. Die werkseitig vormontierte Kupferrohr-
leitung mit Isolierschlauch wird je nach Wanddurch-
führung in die Pos. 1 - 2 - 3 oder 4 gebogen.
Wird eine Rohrmontage nach Pos. 1 - 2 oder 4
gewählt, muss zuvor vom Gehäuse die entsprech-
ende Blindabdeckung herausgebrochen werden.
Zum Abhängen vom Innengerät und durchführen der
Leitungen durch die Wandöffnung ist es ratsam
einen Helfer zu haben.
14
11:57 Uhr
Seite 14
Rückseite Innengerät
1
3
2
Blindab-
deckung vom
Gehäuse
4
Bild A
