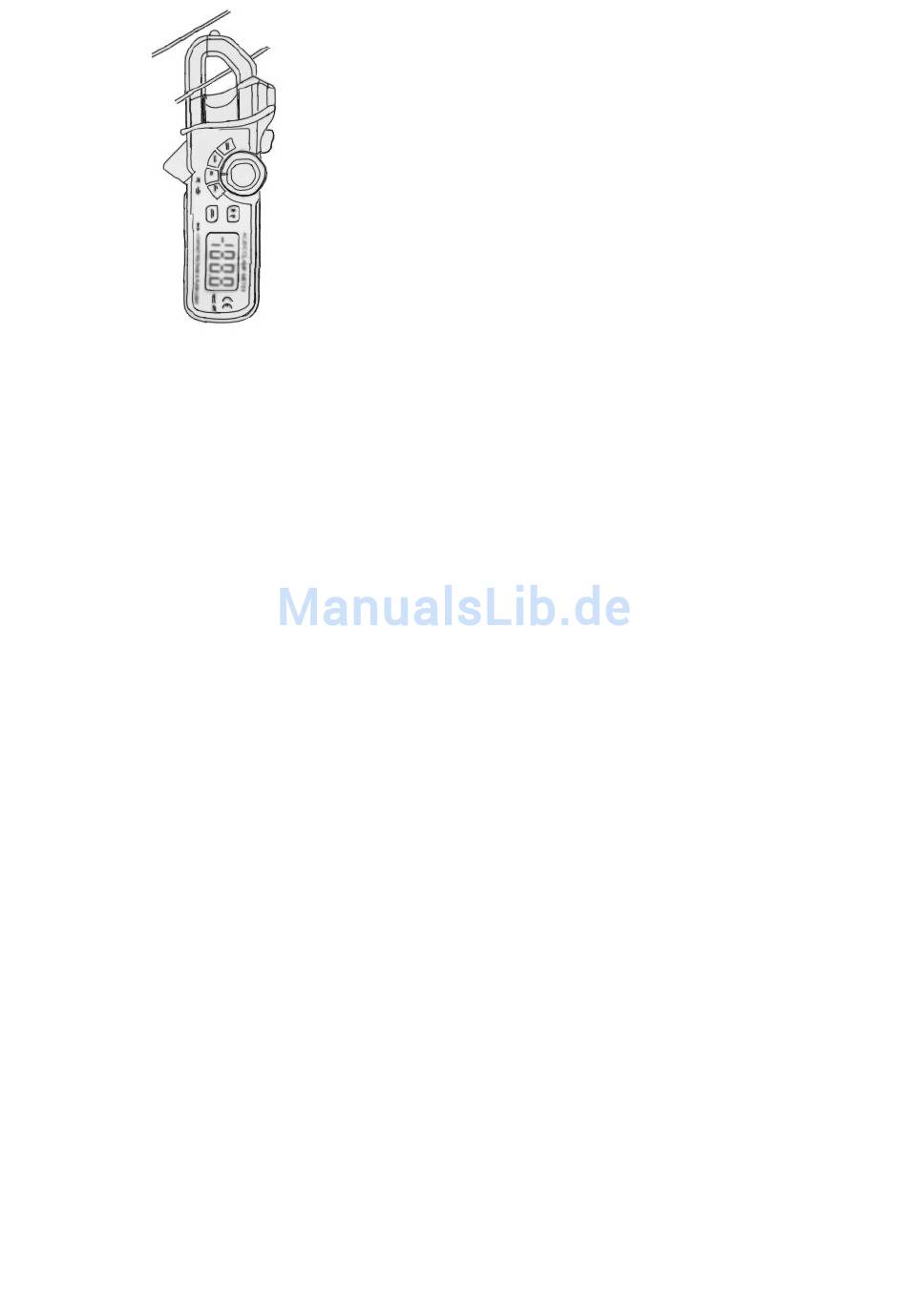

6. Auswechseln der Batterie
Bei Aufleuchten des Batteriesymbols ist die Batteriespannung unge-
nügend und die Batterie muss ausgewechselt werden. Zum Aus-
wechseln wie beschrieben verfahren:
1. Zangenmessgerät ausschalten.
2. Gerät mit der Vorderseite nach unten auf eine weiche Unterlage
legen und die Schraube des Batteriefachs lösen.
3. Batteriefach öffnen.
-12-
4. Verbrauchte Batterien aus dem Batteriefach entfernen und neue
Batterien in das Batteriefach einsetzen.
5. Batteriefachdeckel wieder schließen und mit der Schraube
befestigen.
Hinweis!
Verbrauchte
Batterien
Verbrauchte Batterien sind Sondermüll und müssen in die dafür
vorgesehenen Sammelbehälter gegeben werden.
Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes,
welche dem Fortschritt dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert
werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr
wird empfohlen
®
PeakTech
05/2005
ordnungsgemäß
entsorgen!
-13-
