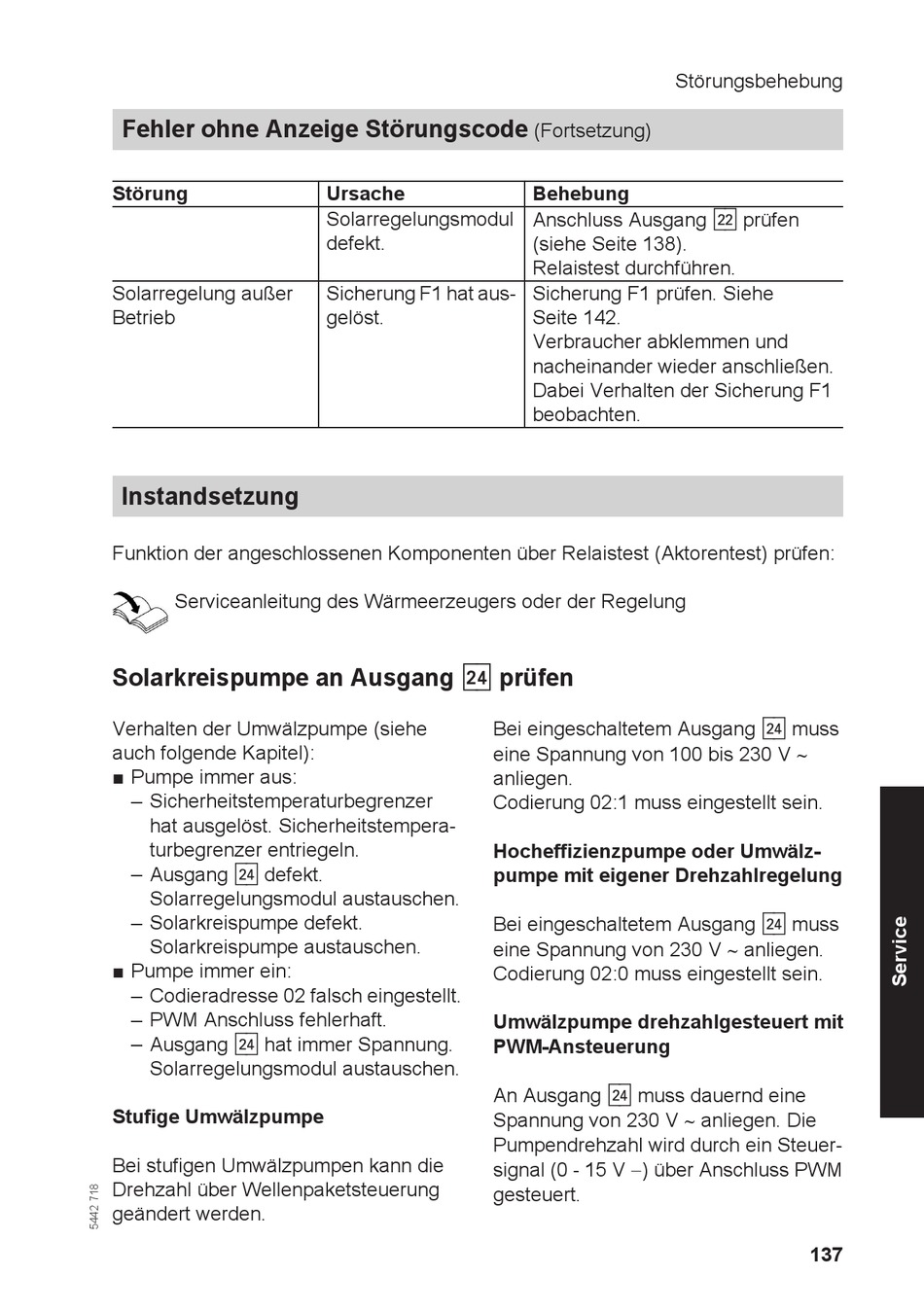

Instandsetzung; Solarkreispumpe An Ausgang Sf Prüfen - Viessmann SM1 Montage- Und Serviceanleitung

Fehler ohne Anzeige Störungscode
Störung
Solarregelung außer
Betrieb

Instandsetzung

Funktion der angeschlossenen Komponenten über Relaistest (Aktorentest) prüfen:
Serviceanleitung des Wärmeerzeugers oder der Regelung
Solarkreispumpe an Ausgang sF prüfen
Verhalten der Umwälzpumpe (siehe
auch folgende Kapitel):
■ Pumpe immer aus:
– Sicherheitstemperaturbegrenzer
hat ausgelöst. Sicherheitstempera-
turbegrenzer entriegeln.
– Ausgang sF defekt.
Solarregelungsmodul austauschen.
– Solarkreispumpe defekt.
Solarkreispumpe austauschen.
■ Pumpe immer ein:
– Codieradresse 02 falsch eingestellt.
– PWM Anschluss fehlerhaft.
– Ausgang sF hat immer Spannung.
Solarregelungsmodul austauschen.
Stufige Umwälzpumpe
Bei stufigen Umwälzpumpen kann die
Drehzahl über Wellenpaketsteuerung
geändert werden.
Ursache
Solarregelungsmodul
defekt.
Sicherung F1 hat aus-
gelöst.
Bei eingeschaltetem Ausgang sF muss
eine Spannung von 100 bis 230 V ∼
anliegen.
Codierung 02:1 muss eingestellt sein.
Hocheffizienzpumpe oder Umwälz-
pumpe mit eigener Drehzahlregelung
Bei eingeschaltetem Ausgang sF muss
eine Spannung von 230 V ∼ anliegen.
Codierung 02:0 muss eingestellt sein.
Umwälzpumpe drehzahlgesteuert mit
PWM-Ansteuerung
An Ausgang sF muss dauernd eine
Spannung von 230 V ∼ anliegen. Die
Pumpendrehzahl wird durch ein Steuer-
signal (0 - 15 V −) über Anschluss PWM
gesteuert.
Störungsbehebung
(Fortsetzung)
Behebung
Anschluss Ausgang sS prüfen
(siehe Seite 138).
Relaistest durchführen.
Sicherung F1 prüfen. Siehe
Seite 142.
Verbraucher abklemmen und
nacheinander wieder anschließen.
Dabei Verhalten der Sicherung F1
beobachten.
