1234 B
Kochwäsche
90°
Pflegeleicht
60°
Spar-Kochwäsche
60°E
Pflegeleicht
40°
Koch-/Buntwäsche
60°
Pflegeleicht
30°
Buntwäsche
40°
Feinwäsche
40°
Buntwäsche
30°
Feinwäsche
30°
Wolle
40°-
Spülen
Abpumpen
Schleudern
Löschen
O
132983290
PROGRAMME
600
Vor- u. Hauptwäsche
Extra
Start/
Spülstopp
Vorwäsche
Leichtbügeln
Kurz
Pause
Spülen
Schleudern
Ende
Tür

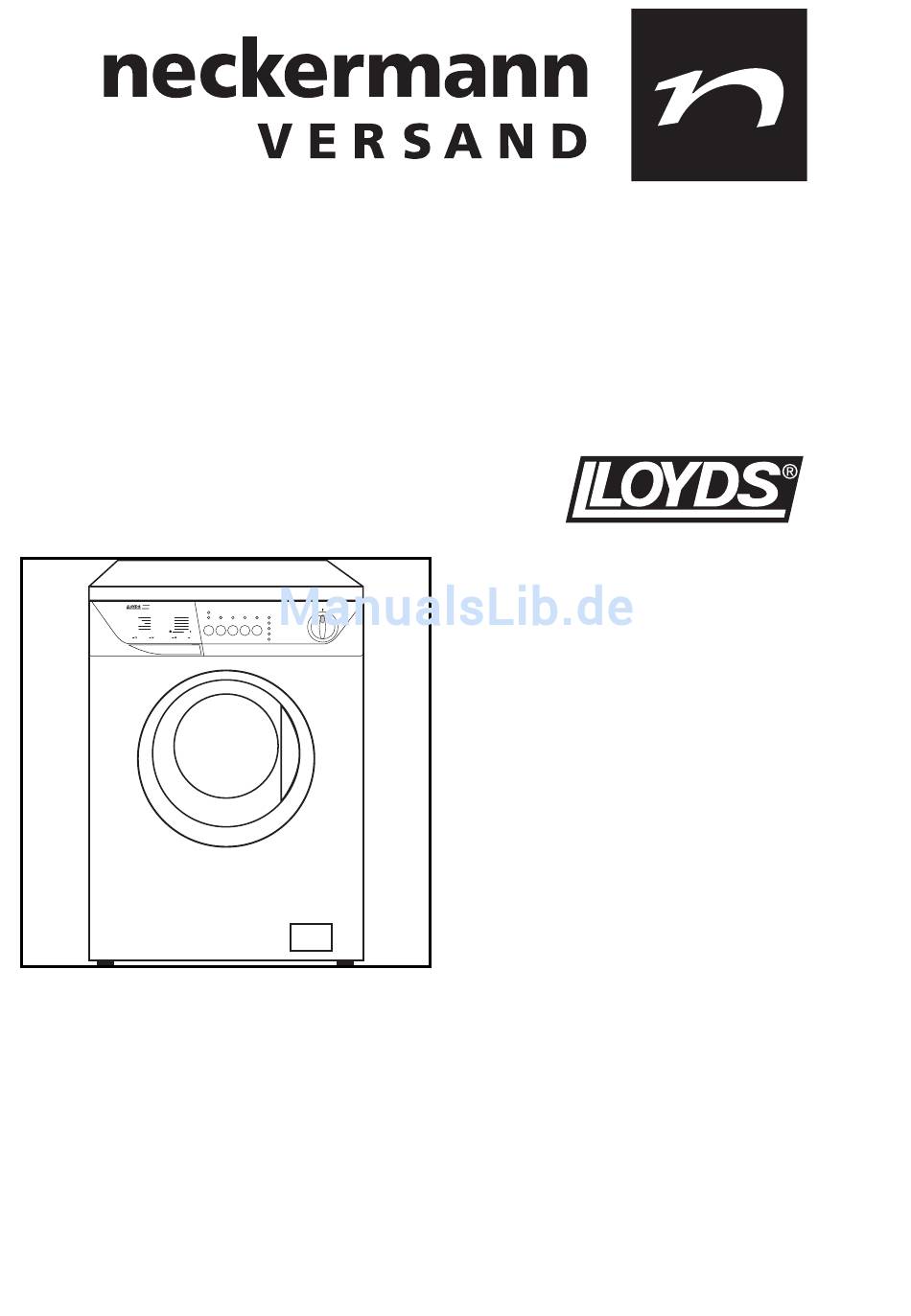

Waschvollautomat
»LLOYDS 1234 B«
»LLOYDS 1234 S«
Art.-Nr.: 888/222-14
Art.-Nr.: 888/222-05
Gebrauchsanweisung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LLOYDS 1234 B
Inhaltszusammenfassung für LLOYDS 1234 B
- Seite 1 Start/ Spülstopp Vorwäsche Leichtbügeln Koch-/Buntwäsche 60° Pflegeleicht 30° Kurz Pause Spülen Buntwäsche 40° Feinwäsche 40° Schleudern Buntwäsche 30° Feinwäsche 30° Wolle 40°- Ende Spülen Abpumpen Schleudern Löschen Tür »LLOYDS 1234 B« »LLOYDS 1234 S« Art.-Nr.: 888/222-14 Art.-Nr.: 888/222-05 Gebrauchsanweisung 132983290...
- Seite 2 Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei bei Ihnen angekommen ist. Falls Sie Neckermann. Überzeugen Sie sich einen Transportschaden feststellen, selbst: auf unsere Produkte ist nehmen Sie das Gerät im Zweifelsfall Verlass.
-
