Magnetventil
(Multimetereinsatz:
Wechselspannungsmessung
und Messung des
Spulenwiderstands)
Hinweis: nur Modelle mit
Gasabtauung -10 ºC/+35 ºC
Umwälzpumpe
(Multimetereinsatz:
Wechselspannungs- und
Widerstandsmessung)
Nur für HP200/250-1
DC Umwälzpumpe
Nur für HP270-3
Elektroheizung und Thermostat
In das Modul integrierter elektrischer Zuheizer (verbesserte Modularisierung)
Die Heizungsunterstützung über den elektrischen Zuheizer wird durch einen neuen, in das Modul integrierten und
in Reihe mit dem Plattenwärmetauscher am Verflüssiger geschalteten Typ sichergestellt.
Seite 14 von 49
230 V~ zwischen L/N
230 V~ zwischen L/N
Input: 8 – 24 V dc

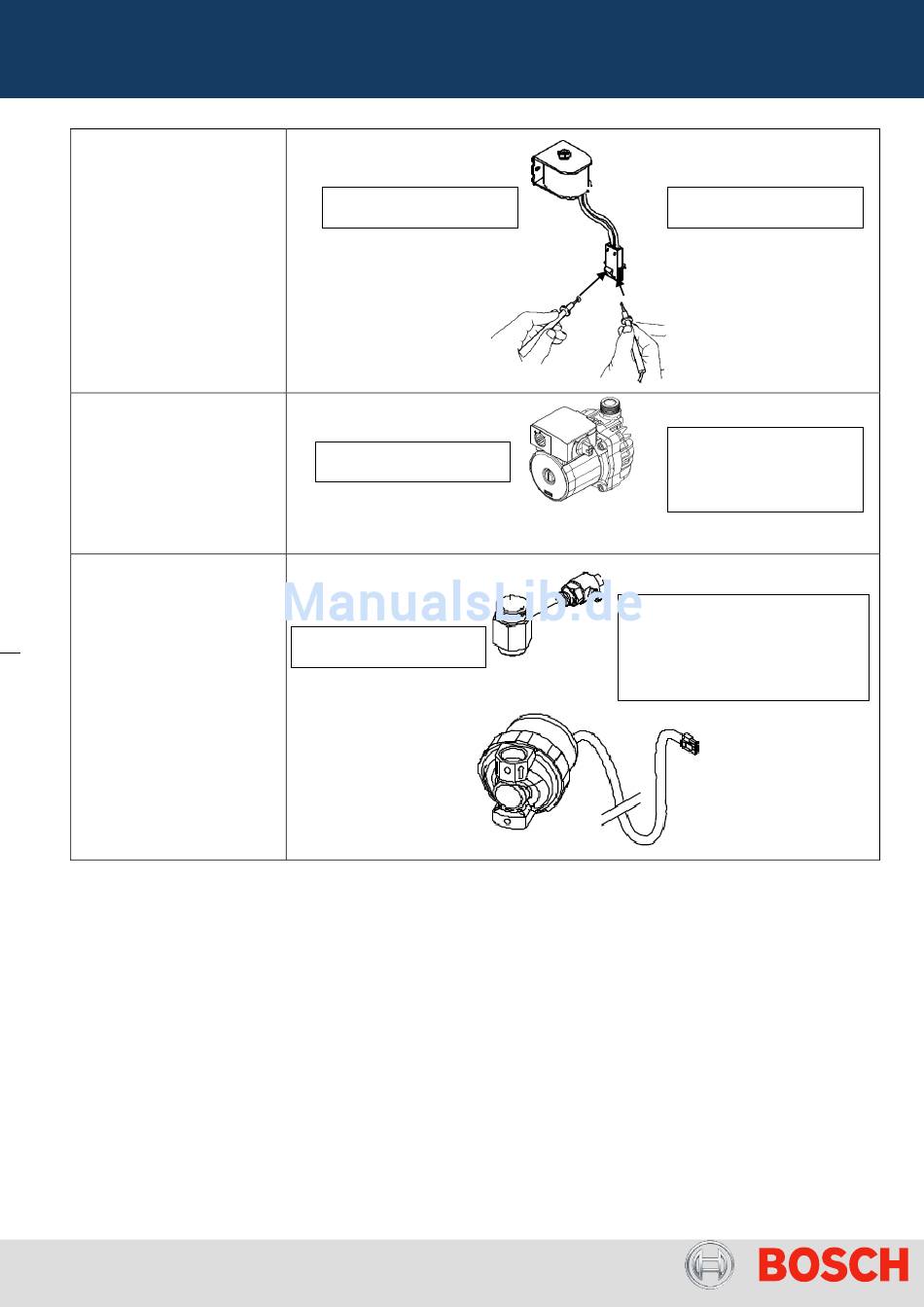

Tabelle 5 – Übersicht über die Elektroanschlüsse
6-720-821-365 SM HP270 – 250 - 200 _ 2016/12 de
Spule: 2,2 kΩ
Innenwiderstand:
Stufe 1 – 600 Ω
Stufe 2 – 452 Ω
Stufe 3 – 305 Ω
Drehzahlregelung (PWM-Signal)
Eingang (VDC): braun
Masse: weiß
Drehzahlrückmeldung (Hz): gelb
PWM-Signal: grün
