Kessel kann verwendet und an WP angeschlossen werden, jedoch ohne Prioritätsregelung oder
Management über die WP, sodass der Kessel stets parallel zur WP läuft.
Die WP-Anlage hat Priorität, um die Wärmeerzeugung aus der Umgebungsluft zu maximieren. Das
Anlagenmanagement ist jedoch über die WP möglich, sodass der Kessel lediglich anstelle des
integrierten elektrischen 2-kW-Zuheizers als Zusatzheizung zum Einsatz kommt.
2
Kabel 1,5 mm
(nicht enthalten)

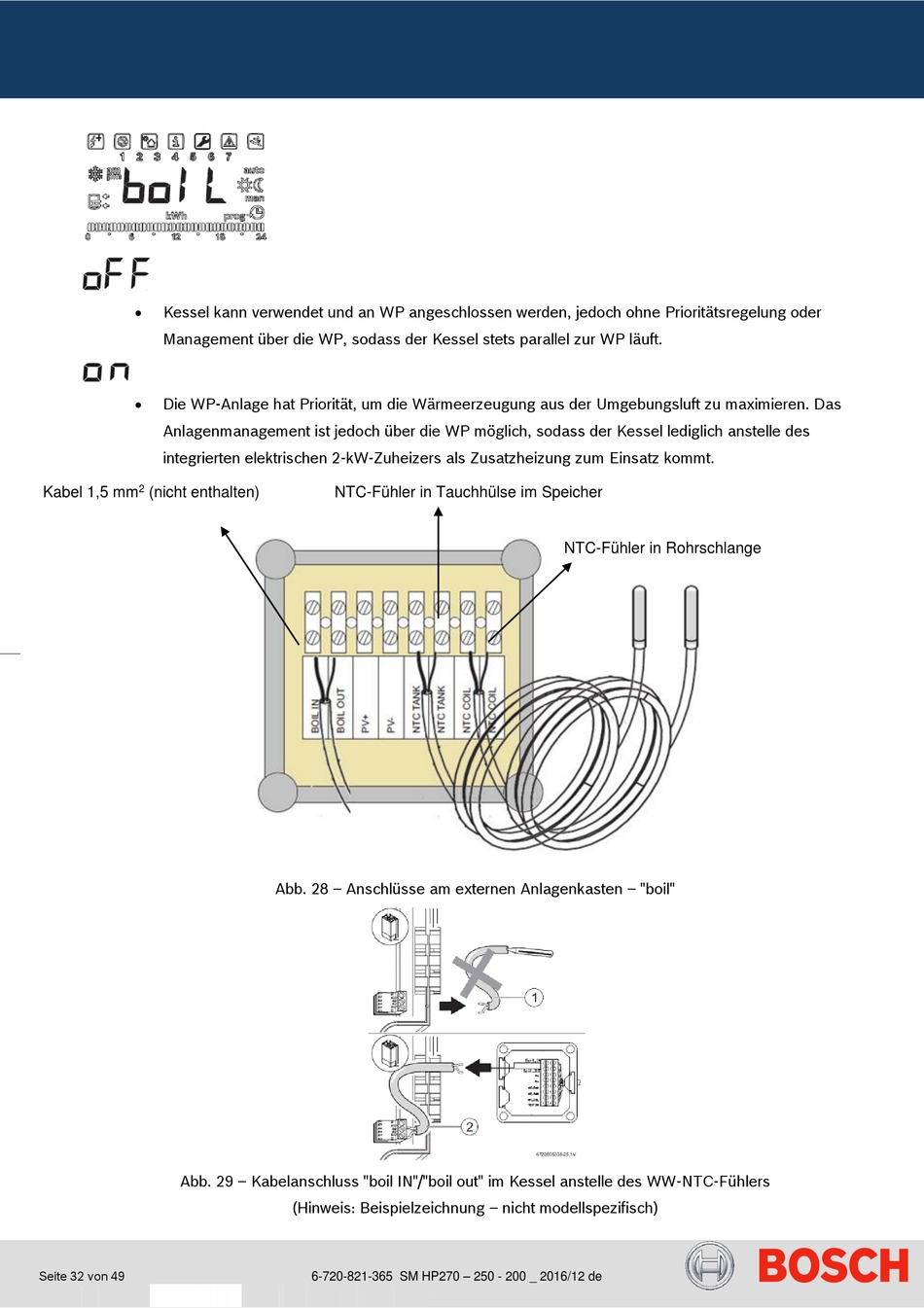

Abb. 29 – Kabelanschluss "boil IN"/"boil out" im Kessel anstelle des WW-NTC-Fühlers
Seite 32 von 49
NTC-Fühler in Tauchhülse im Speicher
Abb. 28 – Anschlüsse am externen Anlagenkasten – "boil"
(Hinweis: Beispielzeichnung – nicht modellspezifisch)
6-720-821-365 SM HP270 – 250 - 200 _ 2016/12 de
NTC-Fühler in Rohrschlange
