4) Kältemittelkreis
Kältemitteltyp: R134a – CO2-Äquivalent = 1300/Ozonabbaupotenzial = 0,00, Siedetemperatur = -26,1 ºC,
Gasfüllmenge: 400 g
Wassertemperatur
Seite 21 von 49
Förderdruck
(°C)
(bar(g))
15
6
35
11,5
55
17
Tabelle 13 – Auslegungsdaten
Lufttemperatur
Saugdruck
(°C)
(bar(g))
5
15
35
Tabelle 14 – Auslegungsdaten
Evaporator outlet
temperature
_____ ºC
Evaporator inlet
temperature
_______ºC
Condenser
* Optional: Nur, wenn der Kältemitteltechniker mit Analysewerkzeugen für Kältemittelanlagen arbeitet

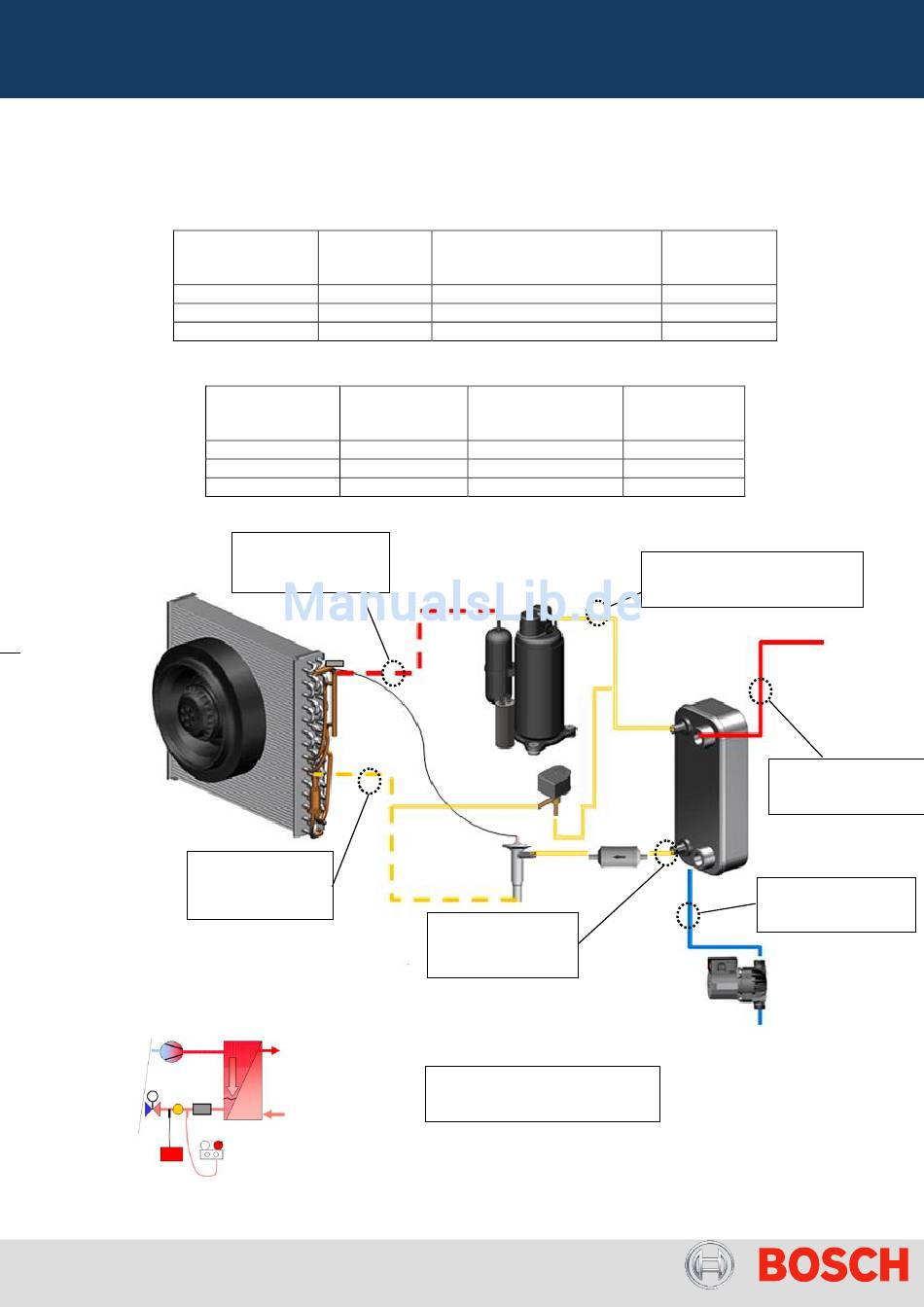

Abb.20 – Messpunkte für Gastechniker
6-720-821-365 SM HP270 – 250 - 200 _ 2016/12 de
Kompressoraustrittstemperatur
(°C)
50
65
80
Ansaugtemperatur
(°C)
1,6
3
2,5
10
4,0
21
Condenser outlet
temperature
_______ºC
Sub cooling = _______ºC (optional *)
High Pressure = _____ barg
Unterkühlung
(°C)
3 - 5
3 - 5
3 - 5
Überhitzung
(ºC)
4 - 7
4 - 7
4 - 7
Condenser inlet / compressor outlet
temperature
_______ºC
Condenser outlet water
temperature
_______ºC
Condenser inlet water
temperature
_______ºC
