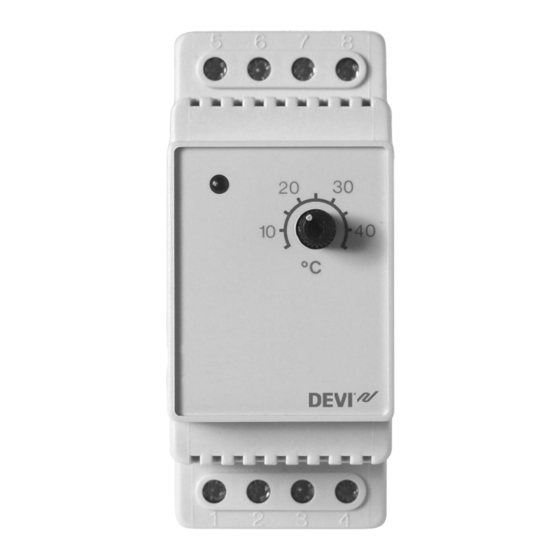

- Seite 1 Installationshandbuch DEVIreg™ 330 (+5 bis +45 °C) Elektronischer Thermostat www.DEVI.com...
- Seite 2 Die Originalanweisungen sind in englischer Sprache verfasst. Bei anderen Sprachversionen handelt es sich um Übersetzungen der Originalanweisungen. (Richtlinie 2006/42/EG)
-
Seite 3: Inhaltsverzeichnis
Raumfühler verwendet werden. Der Thermostat hat eine Taste zur Einstellung der Tempera- tur mit einer Skala von +5 bis +45 °C. Eine LED-Anzeige zeigt Bereitschaftszeiträume (Grün) und Heizintervalle (Rot) Weitere Informationen zu diesem Produkt finden Sie auch auf: devireg.devi.com Installationshandbuch... -
Seite 4: Technische Spezifikationen
DEVIreg™ 330 (+5 bis +45 °C) Technische Spezifikationen Betriebsspannung 220–240 V~, 50 Hz Leistungsaufnahme im Stand- Max 0,25 W by-Betrieb Relais: Ohmsche Last Max. 16A / 3680 W bei Induktive Last 230 V cos φ = 0,3 max. 1 A Fühler NTC 15 kOhm bei 25 °C Fühlerwerte:... -
Seite 5: Sicherheitshinweise
DEVIreg™ 330 (+5 bis +45 °C) Lagerungstemperatur -20 °C bis +65 °C IP-Schutzart Schutzklasse Klasse II - Abmessungen 86 x 36 x 58 mm Gewicht 83 g Das Produkt entspricht dem EN/IEC-Standard „Automati- sche elektrische Regel- und Steuergeräte für den Hausge- brauch und ähnliche Anwendungen“: ▪... -
Seite 6: Montageanweisungen
DEVIreg™ 330 (+5 bis +45 °C) Beachten Sie auch Folgendes: ▪ Die Installation des Thermostaten muss durch einen autorisierten und qualifizierten Installateur gemäß der lokalen Vorschriften erfolgen. ▪ Der Thermostat muss mit der Spannungsversorgung über einen allpoligen Trennschalter verbunden sein. ▪... -
Seite 7: Einstellungen
DEVIreg™ 330 (+5 bis +45 °C) 2. Schließen Sie den Thermostaten gemäß Schaltplan D330 IP20 10T50 +5°C to +45°C Die Abschirmung des Heizbands muss über einen se- paraten Stecker mit dem Erdleiter des Stromkabels verbunden werden. Hinweis: Installieren Sie den Bodenfühler stets in ei- nem Leerrohr im Boden. - Seite 8 DEVIreg™ 330 (+5 bis +45 °C) ▪ Fußbodenhersteller geben häufig die Höchsttempera- tur an der Fußbodenoberfläche an (in der Regel 27–28 °C). ▪ Verwenden Sie für die Regelung der Fußbodenhei- zung stets einen Bodenfühler. Ohne einen Bodenfüh- ler fällt die Temperaturregelung ungenauer aus, und Sie riskieren einen Überhitzung des Fußbodens.
-
Seite 9: Garantie
DEVIreg™ 330 (+5 bis +45 °C) Garantie Y E A R Entsorgungsanweisungen Installationshandbuch... - Seite 10 DEVIreg™ 330 (+5 bis +45 °C) Installationshandbuch...
- Seite 11 Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Fir- men. DEVI und das DEVI Logo sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten. 08091290 & VIGDQ203...
