4. Montage und Einbau

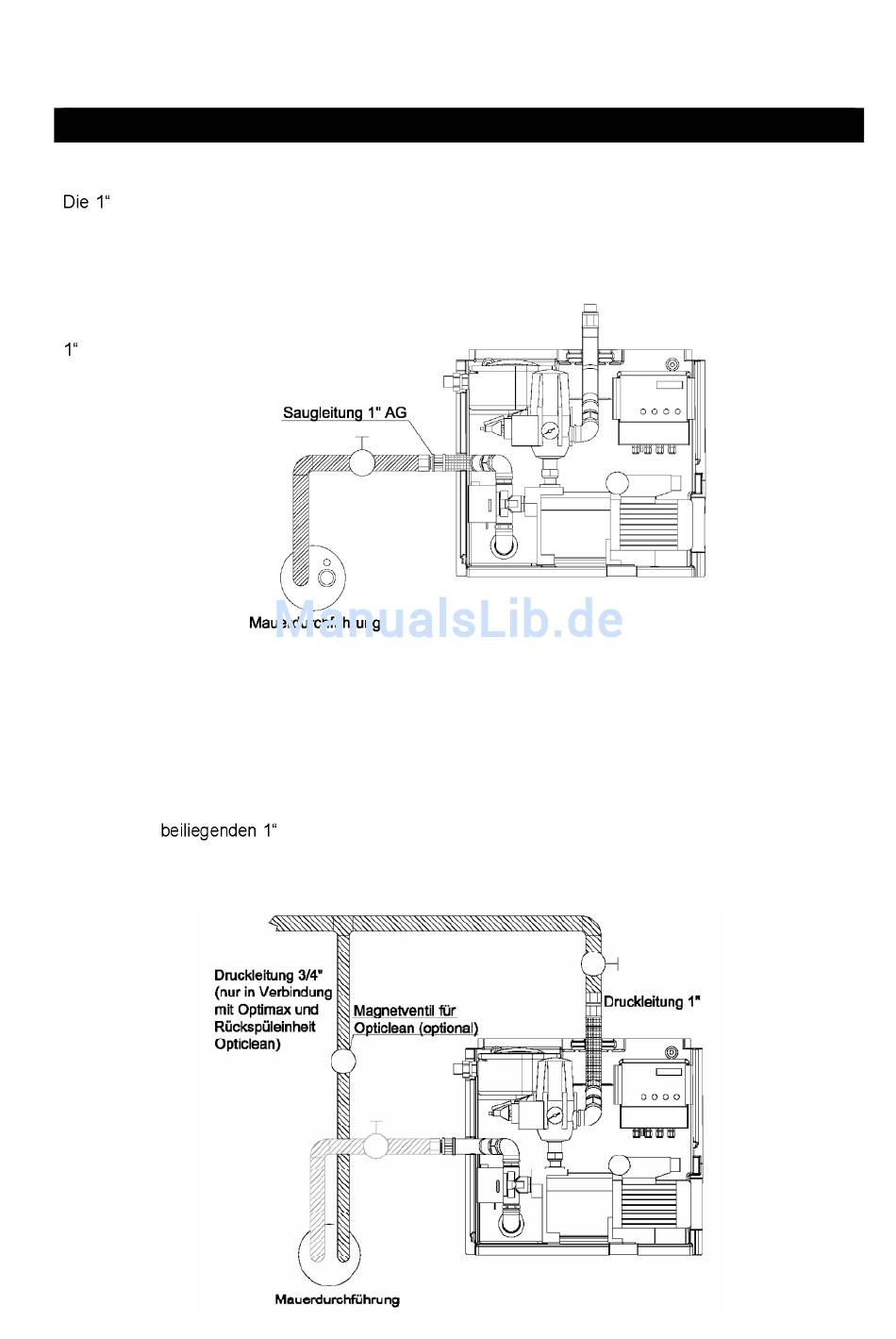

4.4 Anschluss Saugleitung
Saugleitung wird in einem Leerrohr stetig steigend, ohne Durchbiegungen zum Installationsort der
Trinkwassernachspeisung geführt. Ist dies nicht möglich, ist an der höchsten Stelle der Saugleitung ein
Entlüftungsventil zu installieren.
Der Anschluss an die Nachspeiseeinheit SILENTIO erfolgt oberhalb des 3-Wege-Umschaltventils am
90° Messingbogen
mittels
des
beiliegenden
Panzerschlauches.
Die Installation eines
Absperrhahnes in der
Saugleitung
erleichtert eventuelle
Wartungsarbeiten.
4.5 Anschluss Druckleitung
Der Anschluss der Druckleitung erfolgt am 90° Messingbogen am Druck- und Strömungswächter mittels
des zweiten
Panzerschlauches, dieser wird nach oben aus dem Gerät herausgeführt. Die
weitere Installation zu den einzelnen Verbrauchern erfolgt bauseits mit handelsüblichem Installationsrohr
(kein Kupferrohr verwenden). Ein Absperrhahn in der Druckleitung erleichtert eventuelle Wartungsabreiten.
Seite 10 von 39
