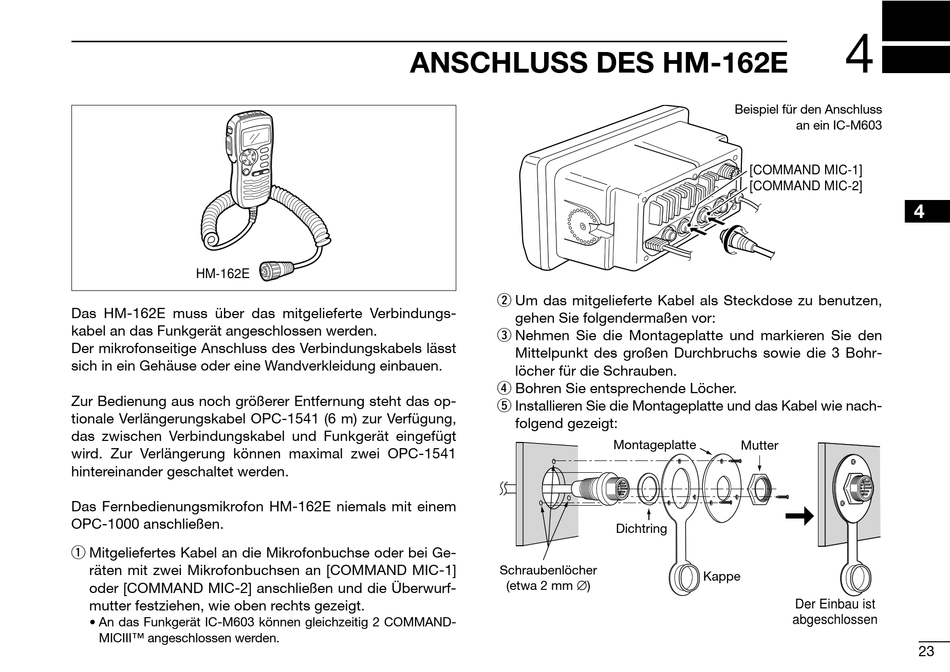

HM-162E
Das HM-162E muss über das mitgelieferte Verbindungs-
kabel an das Funkgerät angeschlossen werden.
Der mikrofonseitige Anschluss des Verbindungskabels lässt
sich in ein Gehäuse oder eine Wandverkleidung einbauen.
Zur Bedienung aus noch größerer Entfernung steht das op-
tionale Verlängerungskabel OPC-1541 (6 m) zur Verfügung,
das zwischen Verbindungskabel und Funkgerät eingefügt
wird. Zur Verlängerung können maximal zwei OPC-1541
hintereinander geschaltet werden.
Das Fernbedienungsmikrofon HM-162E niemals mit einem
OPC-1000 anschließen.
q Mitgeliefertes Kabel an die Mikrofonbuchse oder bei Ge-
räten mit zwei Mikrofonbuchsen an [COMMAND MIC-1]
oder [COMMAND MIC-2] anschließen und die Überwurf-
mutter festziehen, wie oben rechts gezeigt.
• An das Funkgerät IC-M603 können gleichzeitig 2 COMMAND-
MICIII™ angeschlossen werden.
ANSCHLUSS DES HM-162E
w Um das mitgelieferte Kabel als Steckdose zu benutzen,
gehen Sie folgendermaßen vor:
e Nehmen Sie die Montageplatte und markieren Sie den
Mittelpunkt des großen Durchbruchs sowie die 3 Bohr-
löcher für die Schrauben.
r Bohren Sie entsprechende Löcher.
t Installieren Sie die Montageplatte und das Kabel wie nach-
folgend gezeigt:
Schraubenlöcher
(etwa 2 mm ∅)
Beispiel für den Anschluss
[COMMAND MIC-1]
[COMMAND MIC-2]
Montageplatte
Mutter
Dichtring
Kappe
abgeschlossen
4
an ein IC-M603
4
Der Einbau ist
