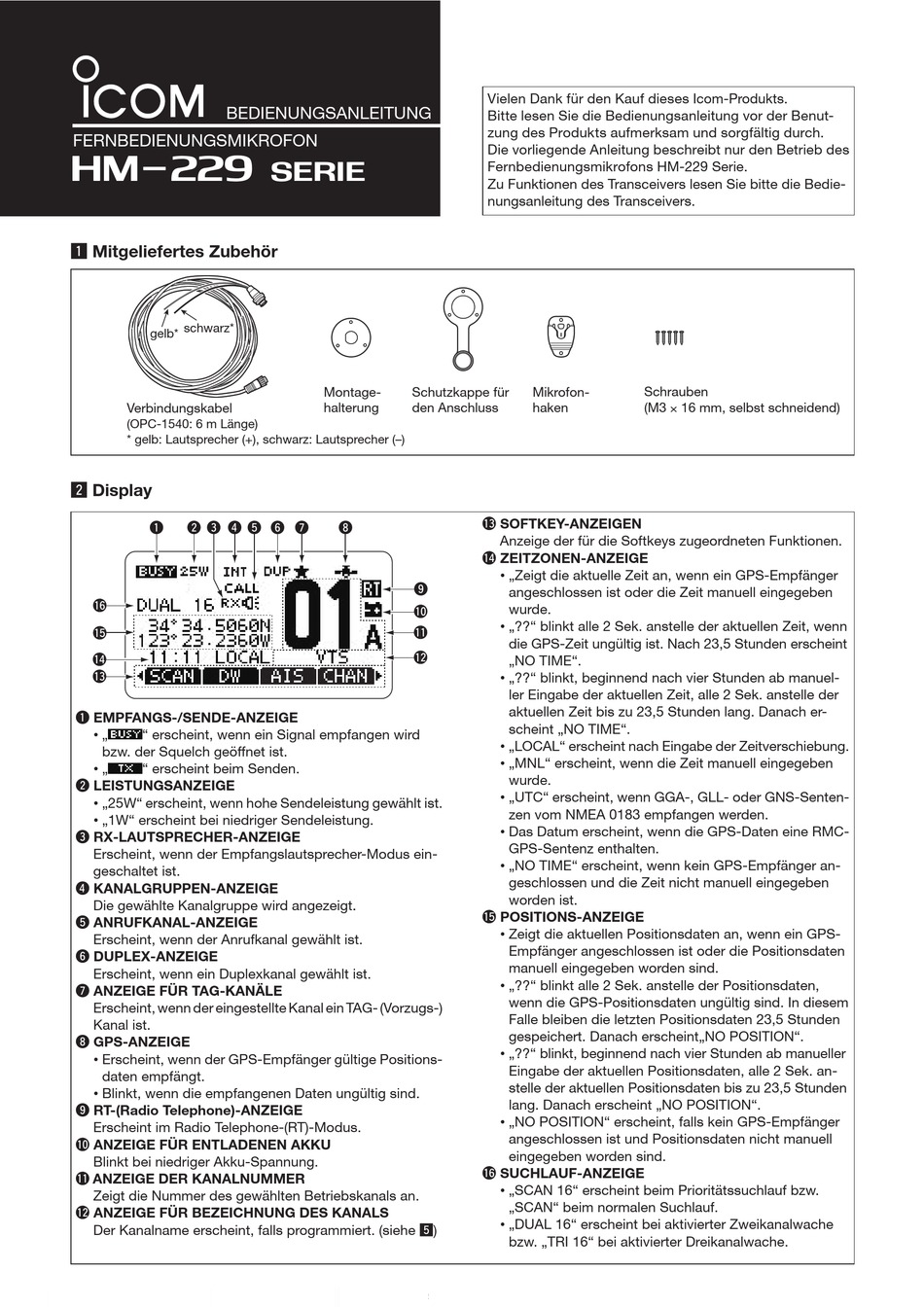

Icom HM-229 SERIE Bedienungsanleitung

BEDIENUNGSANLEITUNG
FERNBEDIENUNGSMIKROFON
HM-229
z Mitgeliefertes Zubehör
gelb* schwarz*
Verbindungskabel
(OPC-1540: 6 m Länge)
* gelb: Lautsprecher (+), schwarz: Lautsprecher (–)
x Display
q w e r
!6
!5
!4
!3
q EMPFANGS-/SENDE-ANZEIGE
• „
" erscheint, wenn ein Signal empfangen wird
bzw. der Squelch geöffnet ist.
• „
" erscheint beim Senden.
w LEISTUNGSANZEIGE
• „25W" erscheint, wenn hohe Sendeleistung gewählt ist.
• „1W" erscheint bei niedriger Sendeleistung.
e RX-LAUTSPRECHER-ANZEIGE
Erscheint, wenn der Empfangslautsprecher-Modus ein-
geschaltet ist.
r KANALGRUPPEN-ANZEIGE
Die gewählte Kanalgruppe wird
t ANRUFKANAL-ANZEIGE
Erscheint, wenn der Anrufkanal gewählt ist.
y DUPLEX-ANZEIGE
Erscheint, wenn ein Duplexkanal gewählt ist.
u ANZEIGE FÜR TAG-KANÄLE
Erscheint, wenn der eingestellte Kanal ein TAG- (Vorzugs-)
Kanal ist.
i GPS-ANZEIGE
• Erscheint, wenn der GPS-Empfänger gültige Positions-
daten empfängt.
• Blinkt, wenn die empfangenen Daten ungültig sind.
o RT-(Radio Telephone)-ANZEIGE
Erscheint im Radio Telephone-(RT)-Modus.
!0 ANZEIGE FÜR ENTLADENEN AKKU
Blinkt bei niedriger Akku-Spannung.
!1 ANZEIGE DER KANALNUMMER
Zeigt die Nummer des gewählten Betriebskanals an.
!2 ANZEIGE FÜR BEZEICHNUNG DES KANALS
Der Kanalname erscheint, falls programmiert. (siehe b)
SERIE
Montage- Schutzkappe für
halterung den Anschluss
t y u i
o
!0
!1
!2
angezeigt.
Vielen Dank für den Kauf dieses Icom-Produkts.
Bitte lesen Sie die Bedienungsanleitung vor der Benut-
zung des Produkts aufmerksam und sorgfältig durch.
Die vorliegende Anleitung beschreibt nur den Betrieb des
Fernbedienungsmikrofons HM-229 Serie.
Zu Funktionen des Transceivers lesen Sie bitte die Bedie-
nungsanleitung des Transceivers.
Mikrofon- Schrauben
haken (M3 × 16 mm, selbst schneidend)
!3 SOFTKEY-ANZEIGEN
Anzeige der für die Softkeys zugeordneten Funktionen.
!4 ZEITZONEN-ANZEIGE
• „Zeigt die aktuelle Zeit an, wenn ein GPS-Empfänger
angeschlossen ist oder die Zeit manuell eingegeben
wurde.
• „??" blinkt alle 2 Sek. anstelle der aktuellen Zeit, wenn
die GPS-Zeit ungültig ist. Nach 23,5 Stunden erscheint
„NO TIME".
• „??" blinkt, beginnend nach vier Stunden ab manuel-
ler Ein gabe der aktuellen Zeit, alle 2 Sek. anstelle der
aktuellen Zeit bis zu 23,5 Stunden lang. Danach er-
scheint „NO TIME".
• „LOCAL" erscheint nach Eingabe der Zeitverschiebung.
• „MNL" erscheint, wenn die Zeit manuell eingegeben
wurde.
• „UTC" erscheint, wenn GGA-, GLL- oder GNS-Senten-
zen vom NMEA 0183 empfangen werden.
• Das Datum erscheint, wenn die GPS-Daten eine RMC-
GPS-Sentenz enthalten.
• „NO TIME" erscheint, wenn kein GPS-Empfänger an-
geschlossen und die Zeit nicht manuell eingegeben
worden ist.
!5 POSITIONS-ANZEIGE
• Zeigt die aktuellen Positionsdaten an, wenn ein GPS-
Empfänger angeschlossen ist oder die Positionsdaten
manuell eingegeben worden sind.
• „??" blinkt alle 2 Sek. anstelle der Positionsdaten,
wenn die GPS-Positionsdaten ungültig sind. In diesem
Falle bleiben die letzten Positionsdaten 23,5 Stunden
gespeichert. Danach erscheint„NO POSITION".
• „??" blinkt, beginnend nach vier Stunden ab manueller
Ein gabe der aktuellen Positionsdaten, alle 2 Sek. an-
stelle der aktuellen Positionsdaten bis zu 23,5 Stunden
lang. Danach erscheint „NO POSITION".
• „NO POSITION" erscheint, falls kein GPS-Empfänger
angeschlossen ist und Positionsdaten nicht manuell
eingegeben worden sind.
!6 SUCHLAUF-ANZEIGE
• „SCAN 16" erscheint beim Prioritätssuchlauf bzw.
„SCAN" beim normalen Suchlauf.
• „DUAL 16" erscheint bei aktivierter Zweikanalwache
bzw. „TRI 16" bei aktivierter Dreikanalwache.
