Angaben zum Produkt

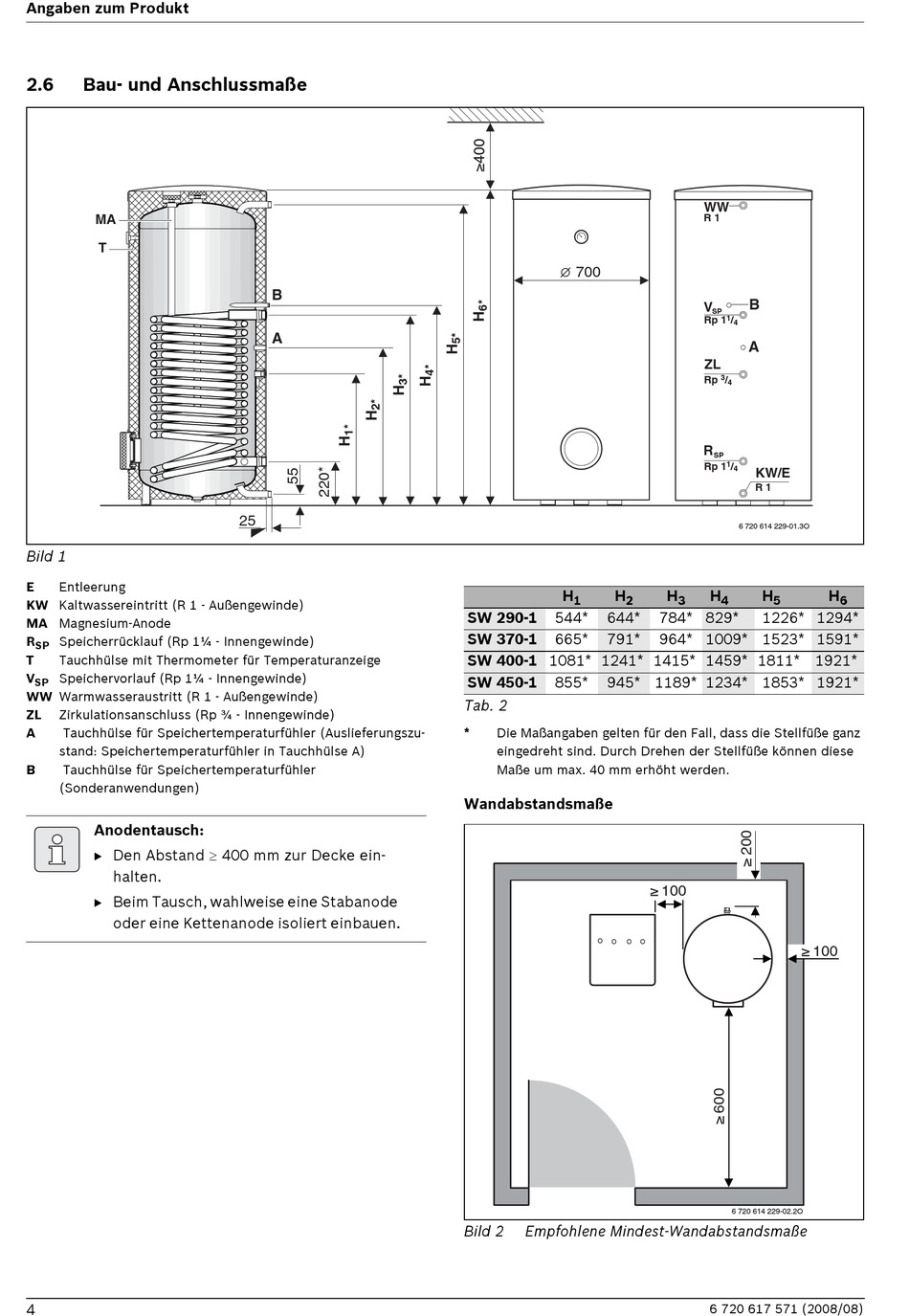

2.6
Bau- und Anschlussmaße
MA
T
Bild 1
E
Entleerung
KW Kaltwassereintritt (R 1 - Außengewinde)
MA Magnesium-Anode
R
Speicherrücklauf (Rp 1¼ - Innengewinde)
SP
T
Tauchhülse mit Thermometer für Temperaturanzeige
V
Speichervorlauf (Rp 1¼ - Innengewinde)
SP
WW Warmwasseraustritt (R 1 - Außengewinde)
ZL
Zirkulationsanschluss (Rp ¾ - Innengewinde)
A
Tauchhülse für Speichertemperaturfühler (Auslieferungszu-
stand: Speichertemperaturfühler in Tauchhülse A)
B
Tauchhülse für Speichertemperaturfühler
(Sonderanwendungen)
Anodentausch:
B Den Abstand ≥ 400 mm zur Decke ein-
halten.
B Beim Tausch, wahlweise eine Stabanode
oder eine Kettenanode isoliert einbauen.
4
B
A
25
700
H
H
1
2
SW 290-1
544*
644*
SW 370-1
665*
791*
SW 400-1 1081* 1241* 1415* 1459* 1811* 1921*
SW 450-1
855*
945* 1189* 1234* 1853* 1921*
Tab. 2
*
Die Maßangaben gelten für den Fall, dass die Stellfüße ganz
eingedreht sind. Durch Drehen der Stellfüße können diese
Maße um max. 40 mm erhöht werden.
Wandabstandsmaße
Bild 2
Empfohlene Mindest-Wandabstandsmaße
WW
R 1
B
V
SP
1
Rp 1
/
4
A
ZL
3
Rp
/
4
R
SP
1
Rp 1
/
4
KW/E
R 1
6 720 614 229-01.3O
H
H
H
H
3
4
5
784* 829*
1226* 1294*
964* 1009* 1523* 1591*
100
100
6 720 614 229-02.2O
6 720 617 571 (2008/08)
6
