Angaben zum Gerät

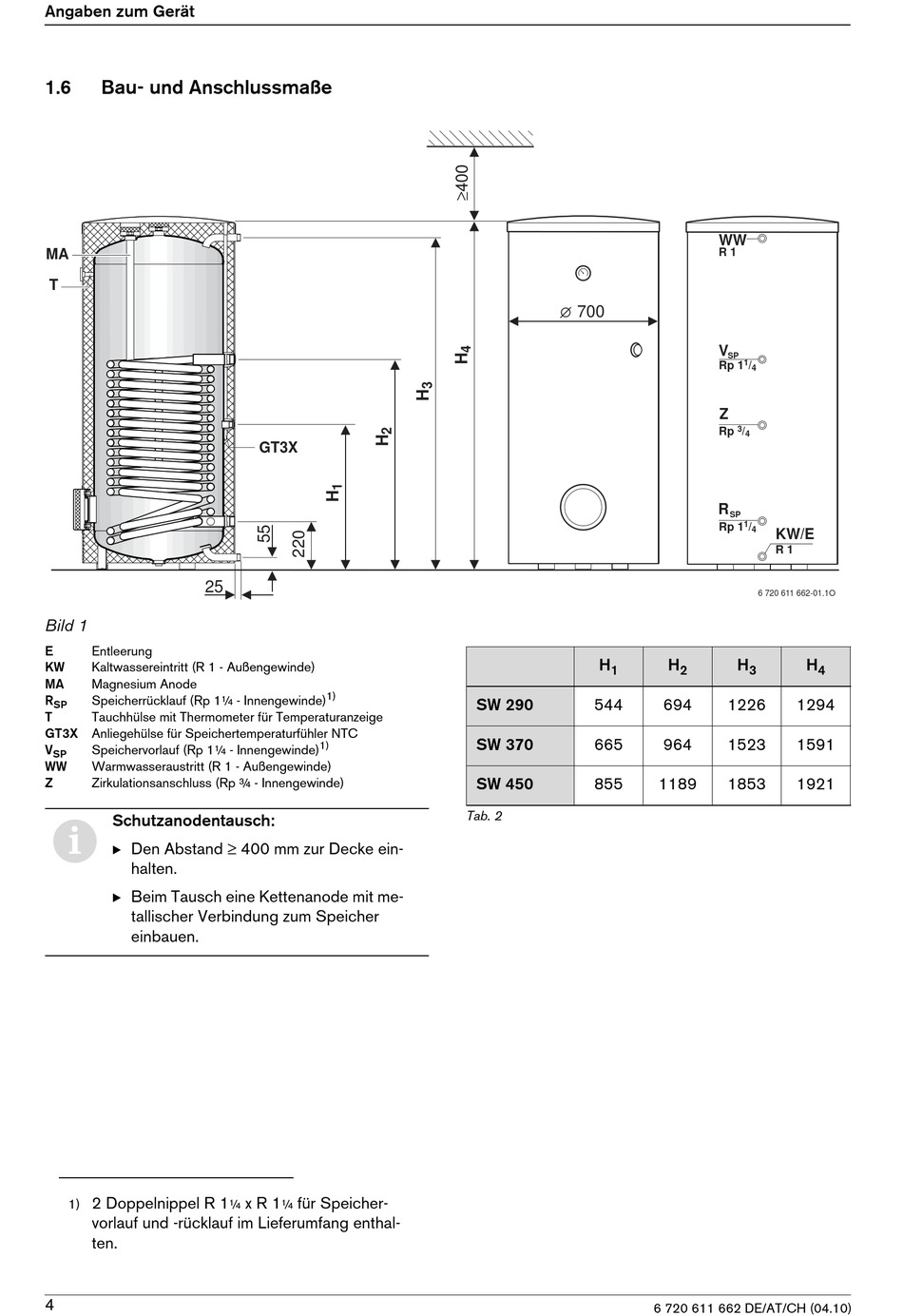

1.6 Bau- und Anschlussmaße
MA
T
25
Bild 1
E Entleerung
KW Kaltwassereintritt (R 1 - Außengewinde)
MA Magnesium Anode
R Speicherrücklauf (Rp 1¼ - Innengewinde)
SP
T Tauchhülse mit Thermometer für Temperaturanzeige
GT3X Anliegehülse für Speichertemperaturfühler NTC
V Speichervorlauf (Rp 1¼ - Innengewinde)
SP
WW Warmwasseraustritt (R 1 - Außengewinde)
Z Zirkulationsanschluss (Rp ¾ - Innengewinde)
Schutzanodentausch:
i
B Den Abstand ≥ 400 mm zur Decke ein-
halten.
B Beim Tausch eine Kettenanode mit me-
tallischer Verbindung zum Speicher
einbauen.
2 Doppelnippel R 1
1)
vorlauf und -rücklauf im Lieferumfang enthal-
ten.
4
GT3X
1)
1)
x R 1 für Speicher-
¼ ¼
700
H
1
SW 290 544
SW 370 665
SW 450 855
Tab. 2
WW
R 1
V
SP
1
Rp 1 /
4
Z
3
Rp /
4
R
SP
1
Rp 1 /
4
KW/E
R 1
6 720 611 662-01.1O
H H H
2 3 4
694 1226 1294
964 1523 1591
1189 1853 1921
