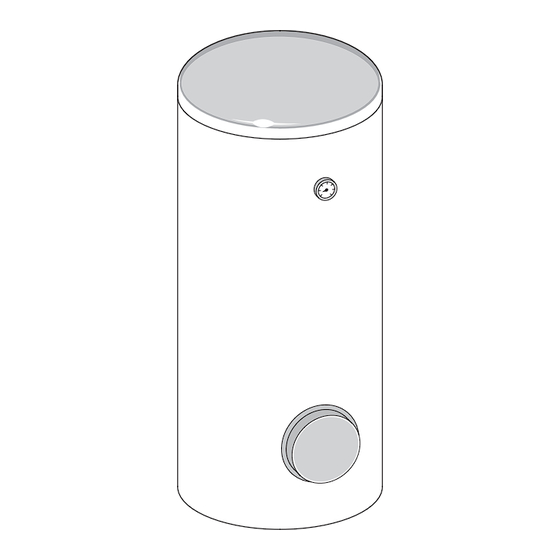

- Seite 2 Installations- und Wartungsanleitung für den Fachmann Indirekt beheizter Warmwasserspeicher STORACELL für den Anschluss an eine Junkers Wärmepumpe 6 720 610 242-00.3O SW 290-1 SW 370-1 SW 400-1 SW 450-1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise und Symbolerklärung Sicherheitshinweise und Symbolerklärung Sicherheitshinweise Sicherheitshinweise Symbolerklärung Aufstellung, Umbau Angaben zum Produkt B Den Speicher nur durch einen zugelassenen Fachbe- Verwendung trieb aufstellen oder umbauen lassen. Bestimmungsgemäßer Gebrauch B Den Speicher ausschließlich zur Erwärmung von Ausstattung Trinkwasser einsetzen. -
Seite 4: Angaben Zum Produkt
Angaben zum Produkt Angaben zum Produkt Verwendung Korrosionsschutz Die Speicher sind zur Kombination mit Junkers Trinkwasserseitig sind die Speicher mit einer homoge- Wärmepumpen vorgesehen. nen verbundenen Emaillierung nach DIN 4753, Teil 3 aus- gestattet und entsprechen somit Gruppe B nach DIN Dabei darf die maximale Speicherladeleistung der Wär-... -
Seite 5: Bau- Und Anschlussmaße
Angaben zum Produkt Bau- und Anschlussmaße Rp 1 Rp 1 KW/E 6 720 614 229-01.3O Bild 1 Entleerung KW Kaltwassereintritt (R 1 - Außengewinde) SW 290-1 544* 644* 784* 829* 1226* 1294* MA Magnesium-Anode SW 370-1 665* 791* 964* 1009* 1523* 1591* Speicherrücklauf (Rp 1¼... -
Seite 6: Technische Daten
Angaben zum Produkt Technische Daten Speichertyp SW 290-1 SW 370-1 SW 400-1 SW 450-1 Wärmeübertrager (Heizschlange): Anzahl der Windungen 2 x 12 2 x 16 2 x 26 2 x 21 Heizwasserinhalt 29,0 47,5 38,5 Heizfläche max. Heizwassertemperatur °C max. Betriebsdruck Heizschlange max. - Seite 7 Angaben zum Produkt Druckverlust der Heizschlange in bar Messwerte des Speichertemperaturfühlers (NTC) Speichertemperatur Fühlerwiderstand °C Ω 5870 4700 3790 3070 2510 2055 0,08 1696 0,06 1405 0,05 0,04 1170 0,03 0,02 Tab. 4 0,01 0,6 0,8 1,0 3,0 4,0 5,0 (m /h) 6 720 617 571 - 01.1O Bild 3...
-
Seite 8: Installation
Installation Installation Vorschriften Aufstellort Für den Einbau und Betrieb die einschlägigen Vorschrif- Vorsicht: Schäden durch Spannungsrisse! ten, Richtlinien und Normen beachten: B Speicher in einem frostsicheren Raum • Örtliche Vorschriften aufstellen. • EnEG (Gesetz zur Einsparung von Energie) B Speicher auf ebenem und tragfähigem Boden auf- •... -
Seite 9: Wasserseitiger Anschluss
Installation 3.5.2 Wasserseitiger Anschluss 3.5.3 Zirkulation B Bei Anschluss einer Zirkulationsleitung: Vorsicht: Schäden durch Kontaktkorrosion Eine für Trinkwasser zugelassene Zirkulationspumpe an den Speicheranschlüssen! und ein geeignetes Rückschlagventil einbauen. B Bei trinkwasserseitigem Anschluss in B Wenn keine Zirkulationsleitung angeschlossen wird: Kupfer: Anschluss verschließen und isolieren. -
Seite 10: Trinkwasser-Ausdehnungsgefäß
Installation Die Dimensionierung von Zirkulationsleitungen ist nach 3.5.4 Trinkwasser-Ausdehnungsgefäß DVGW Arbeitsblatt W 553 zu bestimmen. Um Wasserverlust über das Sicherheitsven- Bei Ein- bis Vierfamilienhäusern kann auf eine aufwän- til zu vermeiden, kann ein für Trinkwasser dige Berechnung verzichtet werden, wenn folgende geeignetes Ausdehnungsgefäß... -
Seite 11: Elektrischer Anschluss
Installation Elektrischer Anschluss Gefahr: Durch Stromschlag! B Vor dem elektrischen Anschluss die Spannungsversorgung zur Heizungsanla- ge unterbrechen. Eine detaillierte Beschreibung zum elektri- schen Anschluss finden Sie in der Installati- onsanleitung der Wärmepumpe. B Den Speichertemperaturfühler an den passenden Anschluss auf der Fühlerkarte der Wärmepumpe anschließen. -
Seite 12: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Information des Betreibers durch den Einstellen der Speichertemperatur Anlagenersteller B Gewünschte Speichertemperatur nach der Bedie- nungsanleitung der Wärmepumpe einstellen. Der Fachmann erklärt dem Kunden Wirkungsweise und Handhabung der Wärmepumpe und des Speichers. Thermische Desinfektion B Betreiber auf die regelmäßige notwendige Wartung B Die thermische Desinfektion nach der Bedienungsan- hinweisen;... -
Seite 13: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Speicher außer Betrieb nehmen B Warmwassertemperatur nach der Bedienungs- anleitung der Wärmepumpe auf möglichst niedrigen Wert einstellen (Frostschutz ist gewährleistet). Heizungsanlage bei Frostgefahr außer Betrieb nehmen B Heizungsanlage nach der Bedienungsanleitung der Wärmepumpe außer Betrieb nehmen. B Bei Frostgefahr und Außerbetriebnahme Speicher komplett entleeren, auch im unteren Bereich des Behälters. -
Seite 14: Inspektion Und Wartung
Inspektion und Wartung Inspektion und Wartung Empfehlung für den Betreiber Montage einer neuen Anode B Anode isoliert einbauen. B Wartungsvertrag mit einem zugelassenen Fachbetrieb abschließen. Abhängig von der Wasserqualität vor B Elektrisch leitende Verbindung von der Anode zum Ort, den Speicher jährlich bzw. alle zwei Jahre warten Behälter über die Verbindungsleitung herstellen. -
Seite 15: Entkalkung / Reinigung
Inspektion und Wartung 6.2.3 Entkalkung / Reinigung Vorsicht: Wasserschäden! Eine defekte oder zersetzte Dichtung kann zu Wasserschäden führen. B Dichtung des Reinigungsflansches bei der Reinigung prüfen und ggf. erneuern. Bei kalkhaltigem Wasser Der Verkalkungsgrad hängt von der Benutzungsdauer, Betriebstemperatur und Wasserhärte ab. Verkalkte Heiz- flächen verringern den Wasserinhalt, mindern die Auf- heizleistung, vergrößern den Energiebedarf und verlängern die Aufheizzeit. -
Seite 16: Störungen
Störungen Störungen Zugesetzte Anschlüsse In Verbindung mit Kupferrohr-Installation kann es unter ungünstigen Verhältnissen durch elektrochemische Wir- kung zwischen Magnesium-Anode und Rohrmaterial zum Zusetzen von Anschlüssen kommen. B Anschlüsse durch Verwendung von Isoliertrennver- schraubungen elektrisch von der Kupferrohr-Installa- tion trennen. Geruchsbeeinträchtigung und Dunkelfärbung des erwärmten Wassers Dies ist in der Regel auf die Bildung von Schwefelwasser- stoff durch sulfatreduzierende Bakterien zurückzufüh-... - Seite 17 Wie Sie uns erreichen... DEUTSCHLAND Bosch Thermotechnik GmbH Technische Beratung/ Kundendienstannahme Ersatzteilberatung (24-Stunden-Service) Junkers Deutschland Junkersstraße 20-24 Telefon (0 18 03) 337 330* Telefon (0 18 03) 337 337* D-73249 Wernau Telefax (0 18 03) 337 339* www.junkers.com Info-Dienst Junkers.Kundendienstauftrag@de.bosch.com (Für Informationsmaterial)
