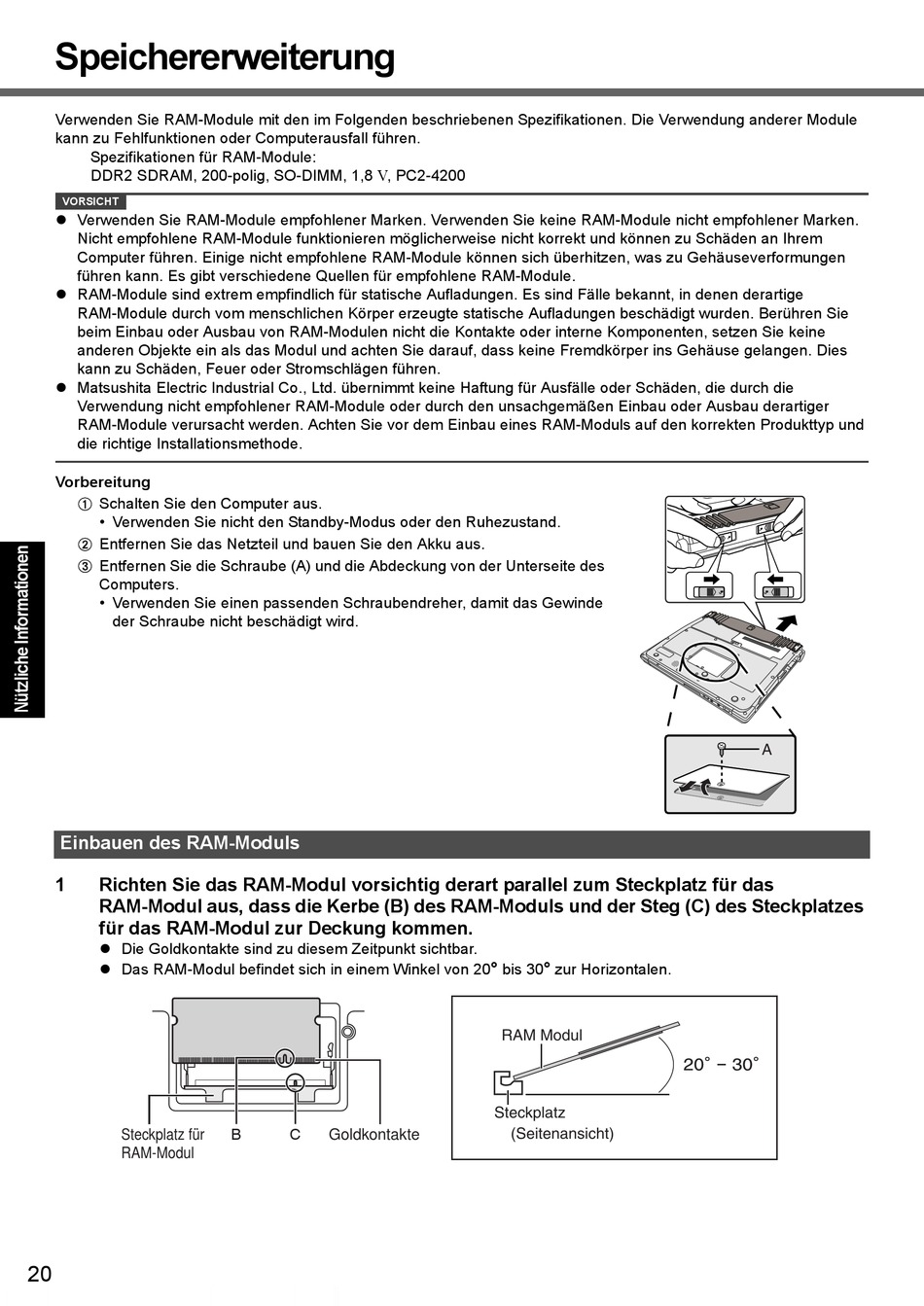

Speichererweiterung
Verwenden Sie RAM-Module mit den im Folgenden beschriebenen Spezifikationen. Die Verwendung anderer Module
kann zu Fehlfunktionen oder Computerausfall führen.
Spezifikationen für RAM-Module:
DDR2 SDRAM, 200-polig, SO-DIMM, 1,8 V, PC2-4200
VORSICHT
Verwenden Sie RAM-Module empfohlener Marken. Verwenden Sie keine RAM-Module nicht empfohlener Marken.
Nicht empfohlene RAM-Module funktionieren möglicherweise nicht korrekt und können zu Schäden an Ihrem
Computer führen. Einige nicht empfohlene RAM-Module können sich überhitzen, was zu Gehäuseverformungen
führen kann. Es gibt verschiedene Quellen für empfohlene RAM-Module.
RAM-Module sind extrem empfindlich für statische Aufladungen. Es sind Fälle bekannt, in denen derartige
RAM-Module durch vom menschlichen Körper erzeugte statische Aufladungen beschädigt wurden. Berühren Sie
beim Einbau oder Ausbau von RAM-Modulen nicht die Kontakte oder interne Komponenten, setzen Sie keine
anderen Objekte ein als das Modul und achten Sie darauf, dass keine Fremdkörper ins Gehäuse gelangen. Dies
kann zu Schäden, Feuer oder Stromschlägen führen.
Matsushita Electric Industrial Co., Ltd. übernimmt keine Haftung für Ausfälle oder Schäden, die durch die
Verwendung nicht empfohlener RAM-Module oder durch den unsachgemäßen Einbau oder Ausbau derartiger
RAM-Module verursacht werden. Achten Sie vor dem Einbau eines RAM-Moduls auf den korrekten Produkttyp und
die richtige Installationsmethode.
Vorbereitung
A Schalten Sie den Computer aus.
• Verwenden Sie nicht den Standby-Modus oder den Ruhezustand.
B Entfernen Sie das Netzteil und bauen Sie den Akku aus.
C Entfernen Sie die Schraube (A) und die Abdeckung von der Unterseite des
Computers.
• Verwenden Sie einen passenden Schraubendreher, damit das Gewinde
der Schraube nicht beschädigt wird.
Einbauen des RAM-Moduls
1
Richten Sie das RAM-Modul vorsichtig derart parallel zum Steckplatz für das
RAM-Modul aus, dass die Kerbe (B) des RAM-Moduls und der Steg (C) des Steckplatzes
für das RAM-Modul zur Deckung kommen.
Die Goldkontakte sind zu diesem Zeitpunkt sichtbar.
Das RAM-Modul befindet sich in einem Winkel von 20
Steckplatz für
RAM-Modul
20
B
C
Goldkontakte
°
°
bis 30
zur Horizontalen.
RAM Modul
Steckplatz
(Seitenansicht)
A
