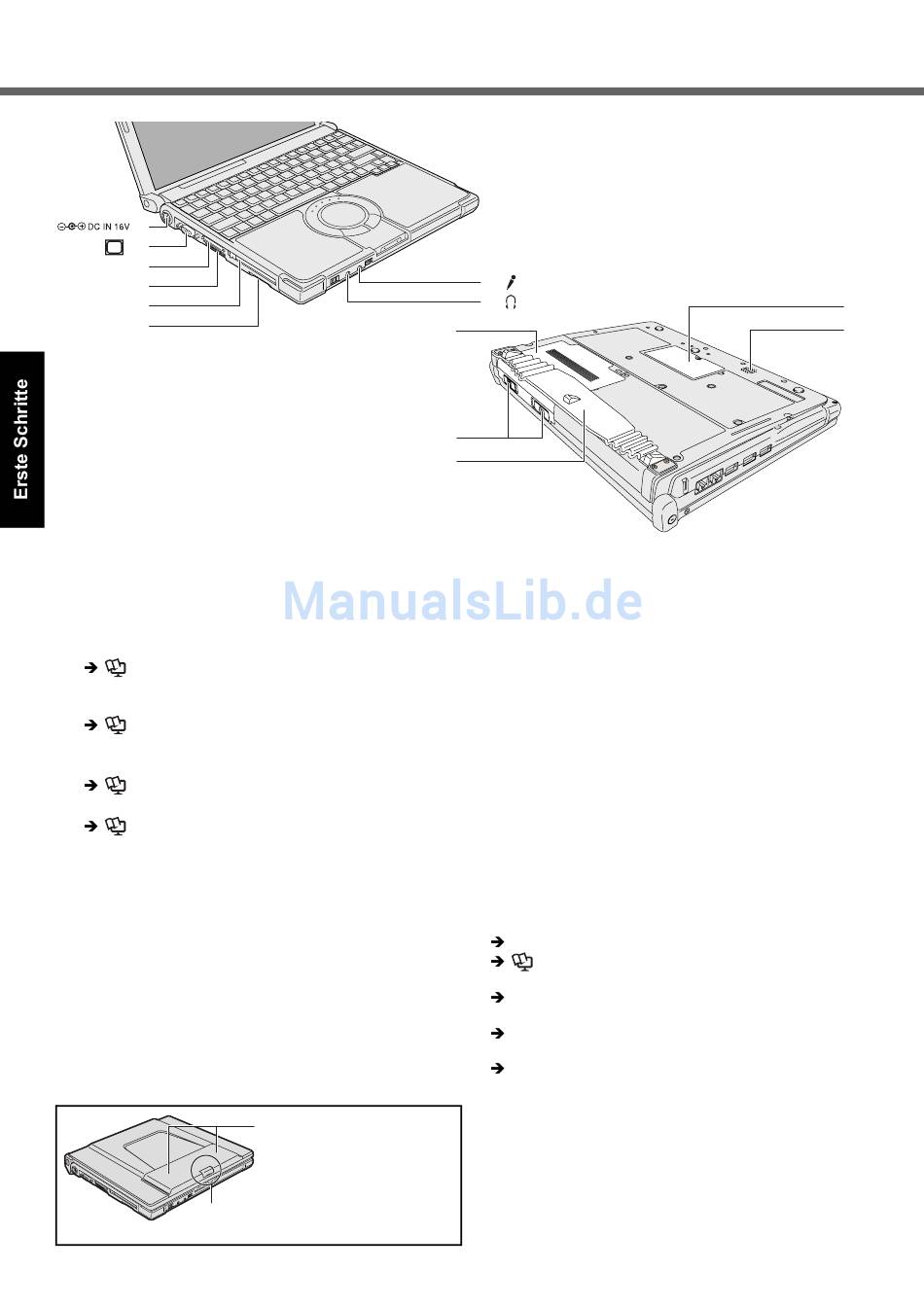

Beschreibung der Komponenten
A
B
C
EXT.
D
E
F
A :Netzteilbuchse
B :Anschluss für externes Display
Wenn der Mini-Portreplikator an den Computer
angeschlossen ist, verbinden Sie das externe Display
mit dem Anschluss für das externe Display am Mini-
Portreplikator. Sie können dann den Anschluss für das
externe Display am Computer nicht verwenden.
Reference Manual "External Display"
C :Anschlussstecker des Mini-Portreplikators
Schließen Sie den Mini-Portreplikator an (optional).
Reference Manual "Mini Port Replicator"
D :Entlüftungsöffnung
E : PC Card-Steckplatz
Reference Manual "PC Cards"
F : SD-Speicherkartensteckplatz
Reference Manual "SD/SDHC Memory Card"
SIM-Kartensteekplatz
Siehe die zusätzlichen Anweisungen.
10
Wireless WAN-Antenne
G
H
I
J
K
G :Mikrofonbuchse
Ein Kondensatormikrofon kann verwendet werden. Bei
Verwendung anderer Mikrofontypen ist u.U. keine
Tonzuleitung möglich, oder Fehlfunktionen können
auftreten.
• Verwenden Sie für Stereoaufnahmen ein Stereomikrofon:
Klicken Sie auf [Start] - [Alle Programme] - [SoundMAX] -
[Control Panel], wählen Sie [Microphone], und aktivieren
Sie dann das Kontrollkästchen [NoFiltering] unter
[Microphone Enhancements].
• Bei Verwendung eines Monomikrofons mit einem
Stecker mit zwei Anschlüssen:
Klicken Sie auf [Start] - [Alle Programme] -
[SoundMAX] - [Control Panel], wählen Sie
[Microphone], und aktivieren Sie dann das
Kontrollkästchen [Voice Recording] unter
[Microphone Enhancements]. Anderenfalls findet die
Tonaufnahme nur auf dem linken Kanal statt.
H :Kopfhörerbuchse
Diese Buchse verwenden Sie zum Anschluss eines
Kopfhörers oder von Aktivlautsprechern. Wenn ein
Kopfhörer oder externe Lautsprecher angeschlossen sind,
wird kein Ton über die internen Lautsprecher ausgegeben.
I : Akku
Seite 11
Reference Manual "Battery Power"
J : Batteriefach-Verriegelung
Seite 11
K :Handschlaufe
Seite 15
L : Steckplatz für RAM-Modul
Seite 20
M :Lautsprecher
