Austausch Batterie - Eisemann HSE 7 LED Betriebsanleitung

Folgende Prüfungen und Maßnahmen müssen mindestens bei der regelmäßigen
Wartung durchgeführt werden.
Prüfen
der zulässigen Umgebungstemperatur
der Gehäusekomponenten auf
Rissbildung oder Beschädigungen
der bestimmungsgemäßen Verwendung

10.1.1 Austausch Batterie

Gefahr bei Verwendung im explosionsgefährdeten Bereich!
Explosionsschutz gefährdet!
• Handscheinwerfer nur im sicheren Bereich öffnen.

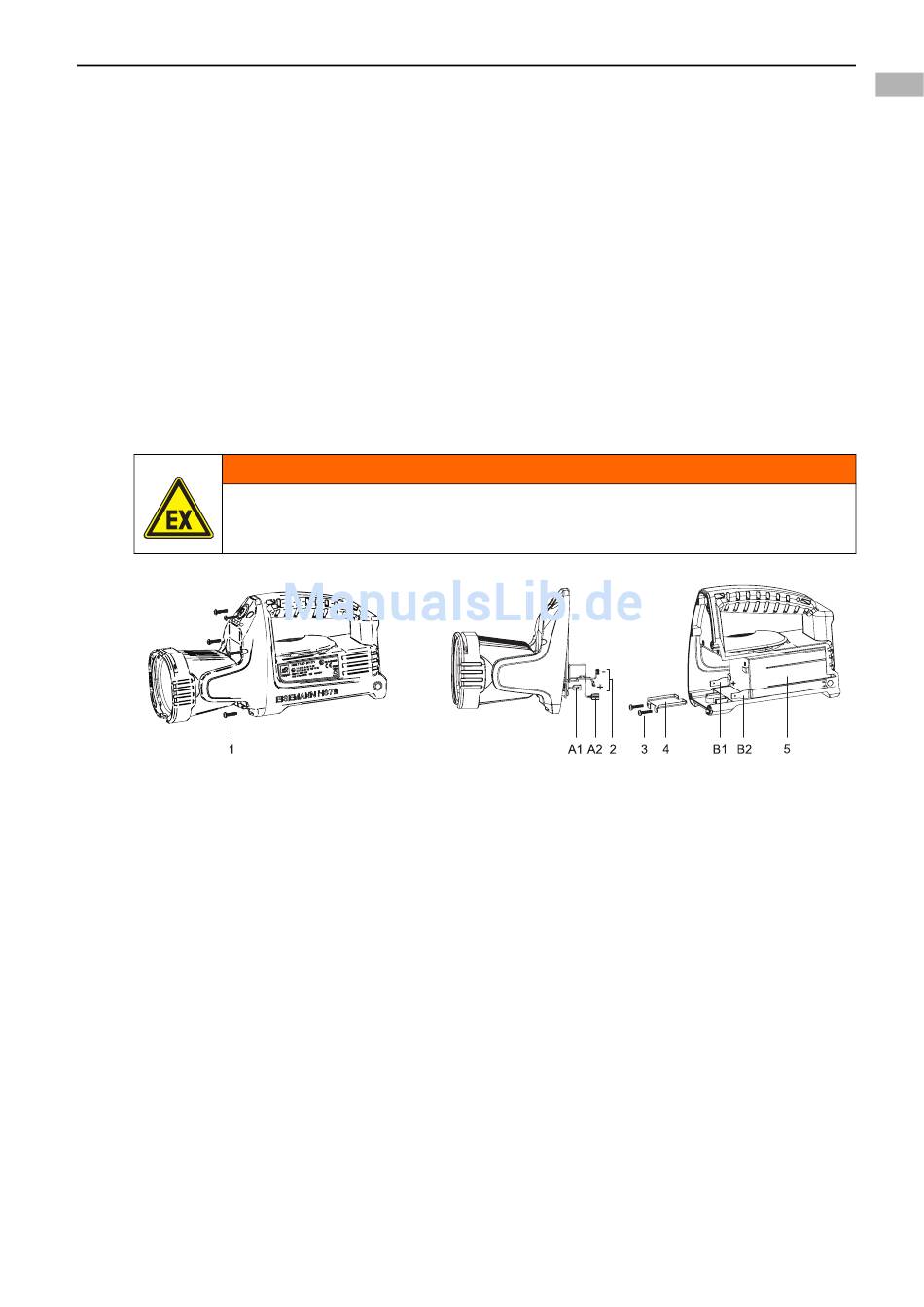

1 6 x Schrauben Kopf (Torx 10)
2 Anschlussleitung Platine (+; -)
3 2 x Schrauben Haltebügel (Torx 10)
4 Batteriehaltebügel
5 Batterie
• Die Schrauben (1) am Kopf entfernen.
• Den Lampenkopf vom Gehäuse nehmen.
• Die Anschlussleitungen (A1, A2) von den Ladekontakten (B1, B2) abziehen.
• Die Anschlussleitungen (2) von den Batteriekontakten abziehen.
• Die Schrauben (3) vom Haltebügel entfernen.
• Den Batteriehaltebügel (4) entnehmen.
• Die Batterie (5) aus dem Gehäuse entfernen.
• Die neue Batterie gemäß Kennzeichnung im Gehäuse einsetzen.
• Den Batteriehaltebügel (4) einsetzen.
• Mit den Schrauben (3) den Batteriehaltebügel festschrauben -
Anzugsdrehmoment 0,5 Nm.
FM074342
2014-07-21·BA00·III·de·03
Instandhaltung, Wartung, Reparatur
Maßnahmen
Bei Über- oder Unterschreiten der
zulässigen Umgebungstemperatur ist das
Gerät außer Betrieb zu nehmen.
Austauschbare Gehäusekomponenten
tauschen. Bei nicht austauschbaren
Gehäusekomponenten ist das Gerät außer
Betrieb zu nehmen.
Bei nicht bestimmungsgemäßer
Verwendung ist das Gerät außer Betrieb
zu nehmen.
WARNUNG
A1 Anschlussleitung Platine
A2 Anschlussleitung Platine
B1 Anschlussleitung Ladekontakt
B2 Anschlussleitung Ladekontakt
Handscheinwerfer
HSE 7 LED / LS 7 LED
