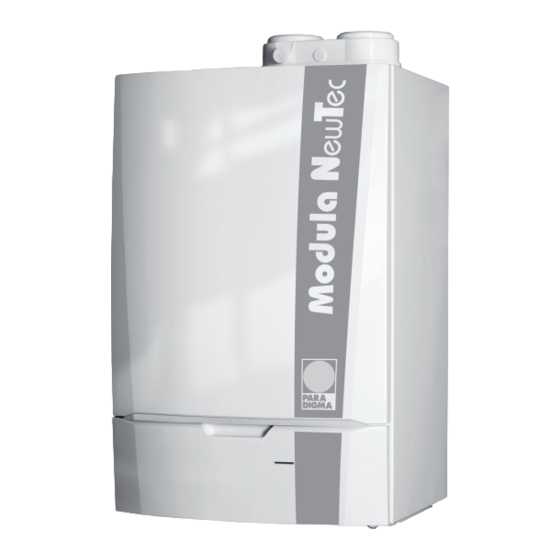

- Seite 1 Der Paradigma Gasbrennwertkessel Modula NT 3 ... 10 kW 3 ... 15 kW 5 ... 25 kW 7 ... 35 kW Bedienungsanleitung Für die Betreiber V 1.1 TH-2288 09/13...
- Seite 2 Beschreibungen behält sich die Ritter Energie- und Umwelttechnik GmbH & Co. KG alle Eigentums- und Urheberrechte vor. Eine Vervielfältigung oder Weitergabe an Dritte ist ohne unsere vorherige schriftliche Erlaubnis nicht gestat tet. PARADIGMA ist eine eingetragene Marke der Ritter Energie- und Umwelttechnik GmbH & Co. KG. Technische Änderungen vorbehalten. Ansprechpartner Bei Betriebsstörungen, Rückfragen sowie Wartungs- und Instandsetzungsarbeiten wenden Sie sich an Ihren Paradigma-Hei...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung Funktion der Anleitung Zielgruppe der Anleitung Gültigkeit der Anleitung Zugehörige Unterlagen Aufbewahrung der Unterlagen Symbole und Darstellungsregeln Verwendete Symbole Darstellungsregeln Zu Ihrer Sicherheit Gefahren und Sicherheitsmaßnahmen Warnhinweise Konformität Pflichten des Betreibers Produktbeschreibung Verwendung 4.1.1 Bestimmungsgemäße Verwendung 4.1.2 Nicht bestimmungsgemäße Verwendung 4.1.3... - Seite 4 Inhaltsverzeichnis Entsorgung Verpackung entsorgen Gerät entsorgen Technische Daten Konformitätserklärung TH-2288 09/13 V 1.1...
-
Seite 5: Zu Dieser Anleitung
Zu dieser Anleitung 1 Zu dieser Anleitung 1.1 Funktion der Anleitung Dieses Dokument informiert Sie über den Heizkessel Modula NT. Sie finden unter anderem Informationen zu: • Sicherheit • Funktionsweise • Betrieb • Technische Daten 1.2 Zielgruppe der Anleitung Diese Anleitung richtet sich an den Betreiber der Anlage. -
Seite 6: Symbole Und Darstellungsregeln
Symbole und Darstellungsregeln 2 Symbole und Darstellungsregeln 2.1 Verwendete Symbole Folgende Symbole werden in der vorliegenden Anleitung verwendet: GEFAHR Lebensgefahr durch Stromschlag GEFAHR Warnhinweis mit Hinweis auf die Schwere der Gefahr 2.2 Darstellungsregeln In dieser Anleitung werden folgende Darstellungen verwendet: Format Beschreibung Text Produktnamen und Produktbezeichnungen Beispiel: SystaComfort Querverweise auf andere Unterlagen... -
Seite 7: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 3 Zu Ihrer Sicherheit 3.1 Gefahren und Sicherheitsmaßnahmen Die Installation, Inbetriebnahme und Arbeiten am Gerät darf nur ein Fachhandwer ker durchführen. Stromschlag An den elektrischen Anschlüssen liegt Netzspannung an. Diese kann zu einem elektrischen Schlag führen. ► Arbeiten an der elektrischen Installation darf nur ein Fachhandwerker durch führen. -
Seite 8: Warnhinweise
Zu Ihrer Sicherheit 3.2 Warnhinweise Die Warnhinweise in dieser Anleitung sind mit Piktogrammen und Signalwörtern hervorgehoben. Das Piktogramm und das Signalwort geben Ihnen einen Hinweis auf die Schwere der Gefahr. Aufbau der Warnhinweise Die Warnhinweise, die jeder Handlung vorangestellt sind, werden folgendermaßen dargestellt: GEFAHR Art und Quelle der Gefahr... -
Seite 9: Produktbeschreibung
Montage und Installation, verfällt jeglicher Gewährleistungsanspruch. 4.1.2 Nicht bestimmungsgemäße Verwendung Der Gasbrennwertkessel Modula NT darf nicht in offenen Warmwasser-Heizungs anlagen eingesetzt werden. Der Gasbrennwertkessel Modula NT ist nicht für die direkte Trinkwassererwär mung zugelassen. 4.1.3 Brennstoff Der Gasbrennwertkessel ist in der Gasgerätekategorie II für folgende Gasar... -
Seite 10: Geräteübersicht
Platinenbox Wärmetauscher Kombi-Gasarmatur Ausdehnungsgefäß Heizungsvorlauf Zünd- und Ionisationselektrode Ableitungsrohr Sicherheitsventil 21 Verbrennungsluftführung Siphon optionaler Einbau für Modula NT 10 kW, 15 kW und 25 kW 4.3 Betriebsarten Über das Schaltfeld können Sie folgende Betriebsarten einstellen: Auto • Hand • Schornsteinfeger • TH-2288 09/13 V 1.1... -
Seite 11: Funktionsbeschreibung
Produktbeschreibung 4.4 Funktionsbeschreibung Allgemein Der Gasbrennwertkessel Modula NT ist ein Gas-Wandheizkessel mit hohem Wir kungsgrad. Weitere Vorteile des Heizkessels sind: kompakte Bauweise • geringe Schadstoffemissionen • einfach zu bedienen • Der Gasbrennwertkessel Modula NT kann sowohl raumluftabhängig als auch raumluftunabhängig betrieben werden. -
Seite 12: Frostschutzfunktion
Produktbeschreibung Die Leistung zwischen Minimal- und Maximalwert hängt vom Temperatursollwert Adaptive Regelung für den Heizungsvorlauf ab, der von der adaptiven Regelung vorgegeben wird. Gebäudeleitsystem GLS (optional) Der Heizkessel kann mit entsprechendem Zubehör über ein Gebäudeleitsystem (0-10 V) geregelt werden. Regelung der Wassertemperatur Der Heizkessel ist mit einer elektronischen Temperaturregelung mit Temperatur... -
Seite 13: Betrieb
Betrieb 5 Betrieb 5.1 Übersicht Schaltfeld Über das Schaltfeld des Heizkessels stellen Sie die Parameter der Anlage ein. Die Tasten und Symbole auf dem Schaltfeld haben folgende Bedeutung: Schaltfeld Bedeutung der Tasten Display Eingabe oder Tastensperre aufheben [Escape] oder Kaminfeger RESET (Taste 2 und 3 gleichzeitig drücken) Heizungstemperatur oder Menü... -
Seite 14: Parameter Ändern
Es gibt noch weitere Parameter, die nur der Fachhandwerker bei der Inbetriebnah me nach Eingabe eines Zugangscodes einstellen kann. Parametereinstellungen Parameter Beschreibung Einstellbereich Werkseinstellungen Modula NT Vorlauftemperatur T 20 bis 90 °C Warmwassertemperatur T 40 bis 65 °C Modus Heizung / Warmwasse 0 = Heizung deaktiviert/WWE rerwärmung (WWE) -
Seite 15: Informationsmenü Anzeigen
Betrieb Beispiel: Parameter auf Betreiber-Ebene ändern Um die Parameter zu ändern, gehen Sie wie folgt vor: (Doppeltaste) drücken drücken, bis das Symbol in der Menüleiste blinkt Betreiberebene wählen mit erscheint, blinkt bestätigen mit (Werkseinstellung) erscheint und blinkt Wert einstellen mit oder (z. B. -
Seite 16: Anlage Befüllen
Betrieb Status Beschreibung Substatus Beschreibung Kesselstart (Wärmeanforderung) Temperaturkontrolle für Brennerstart Brennerstart Öffnen externes Gasventil und Gaskontrolle Gebläsedrehzahl erhöhen Gebläse Vorlüftung Warten auf Freigabesignal Befehl für Brennerstart Vorzündung Hauptzündung Flammenüberwachung Gebläse Zwischenlüftung (nach Neustart läuft Gebläse weiter) Brenner läuft im Heizungsbetrieb / Temperaturregelung (Normalbetrieb) Warmwasserbetrieb begrenzte Temperaturregelung (Delta T-Sicherung) -
Seite 17: Anlage Entleeren
Betrieb Wenn der Wasserdruck unter 0,8 bar liegt, muss der Wasserstand der Anlage auf Hinweis gefüllt werden. Empfohlener Wasserdruck: 1,5 und 2,0 bar. Um die Heizungsanlage zu befüllen, gehen Sie wie folgt vor: die Ventile sämtlicher Heizkörper vollständig öffnen Heizkessel einschalten Der Wasserdruck wird im Display des Schaltfelds angezeigt. -
Seite 18: Gerät Einschalten
Betrieb Anlage entlüften Wasser vollständig ablassen Füll- und Entleerungshahn schließen 5.6 Gerät einschalten Um den Heizkessel einzuschalten, gehen Sie wie folgt vor: Heizkessel über den Ein/Aus-Schalter einschalten Einschaltzyklus beginnt: Einschaltzyklus dauert drei Minuten und kann nicht unterbrochen werden. Auf dem Display werden folgende Informationen dargestellt: F:X.X: Softwareversion P:X.X: Version der Parameter ein 3-minütiger Entlüftungszyklus wird automatisch ausgeführt:... -
Seite 19: Wartung
Wartung 6 Wartung GEFAHR Lebensgefahr durch nicht fachgerecht durchgeführte Wartungsarbeiten Die Durchführung von Wartungsarbeiten erfordert Fachwissen. ► Wartungsarbeiten, die nicht in der Bedienungsanleitung beschrieben sind, darf nur ein Fachhandwerker durchführen 6.1 Wartungsintervall ► Schließen Sie mit Ihrem Fachhandwerker einen Wartungsvertrag ab. Hinweis Auf dem Display am Schaltfeld des Heizkessels erscheint ggf. -
Seite 20: Störungen
Störungen 7 Störungen 7.1 Störungen beheben Wenn eine Störung am Heizkessel vorliegt, zeigt das Schaltfeld eine Meldung und den dazugehörigen Störungscode an. Display blinkt rot Symbol • Symbol RESET • Störungscode (zum Beispiel E:01) • den angezeigten Störungscode notieren Das ist für wichtig für eine korrekte und schnelle Diagnose der Störungsursa che und ggf. -
Seite 21: Außerbetriebnahme
Außerbetriebnahme 8 Außerbetriebnahme 8.1 Gerät vorübergehend außer Betrieb nehmen HINWEIS Anlagenschaden durch Frost Wenn die Stromzufuhr zum Heizkessel unterbrochen ist, arbeitet der Frostschutz nicht. Bei sehr niedrigen Temperaturen treten Frostschäden an der Heizungsanla ge und am Gebäude auf. ► Heizkessel bei Frostgefahr nicht ausschalten ►... -
Seite 22: Entsorgung
Entsorgung 9 Entsorgung Das Gerät sowie die Zubehöre und die Transportverpackungen bestehen zum größten Teil aus recyclingfähigen Rohstoffen. Sie können das Gerät, die Zubehöre und die Transportverpackungen über Sammel stellen entsorgen. ► Beachten Sie die geltenden nationalen Vorschriften. 9.1 Verpackung entsorgen Die Entsorgung der Transportverpackungen übernimmt der Fachhandwerker, der das Gerät installiert hat. -
Seite 23: Technische Daten
Technische Daten 10 Technische Daten Heizkesseltyp Modula NT Einheit Daten zu Gasen und Abgasen Gaskategorien – 2EII3B/P Gasanschlussdruck Gas H/E Minimum mbar 17 - 30 Gasanschlussdruck Gas L/LL Minimum mbar 20 - 30 Gasanschlussdruck Flüssiggas Minimum mbar 30 - 50 Gasverbrauch Gas H/E Minimum 0,33 - 1,11 0,33 - 1,59 0,55 - 2,65 0,69 - 3,71 Gasverbrauch G25 (Gas L/LL) -
Seite 24: Konformitätserklärung
3 … 10 kW Modula NT 3 … 15 kW Modula NT 5 … 25 kW Modula NT 7 … 35 kW Modula NT Combi 5 … 28 kW mit den Bestimmungen folgender EG-Richtlinien übereinstimmen: 2009/142/EG Gasgeräterichtlinie 92/42/EG Wirkungsgradrichtlinie 2006/95/EG... - Seite 28 Paradigma Deutschland GmbH Ettlinger Str. 30 76307 Karlsbad Tel. 07202 922-0 Fax 07202 922-100 info@paradigma.de www.paradigma.de...
