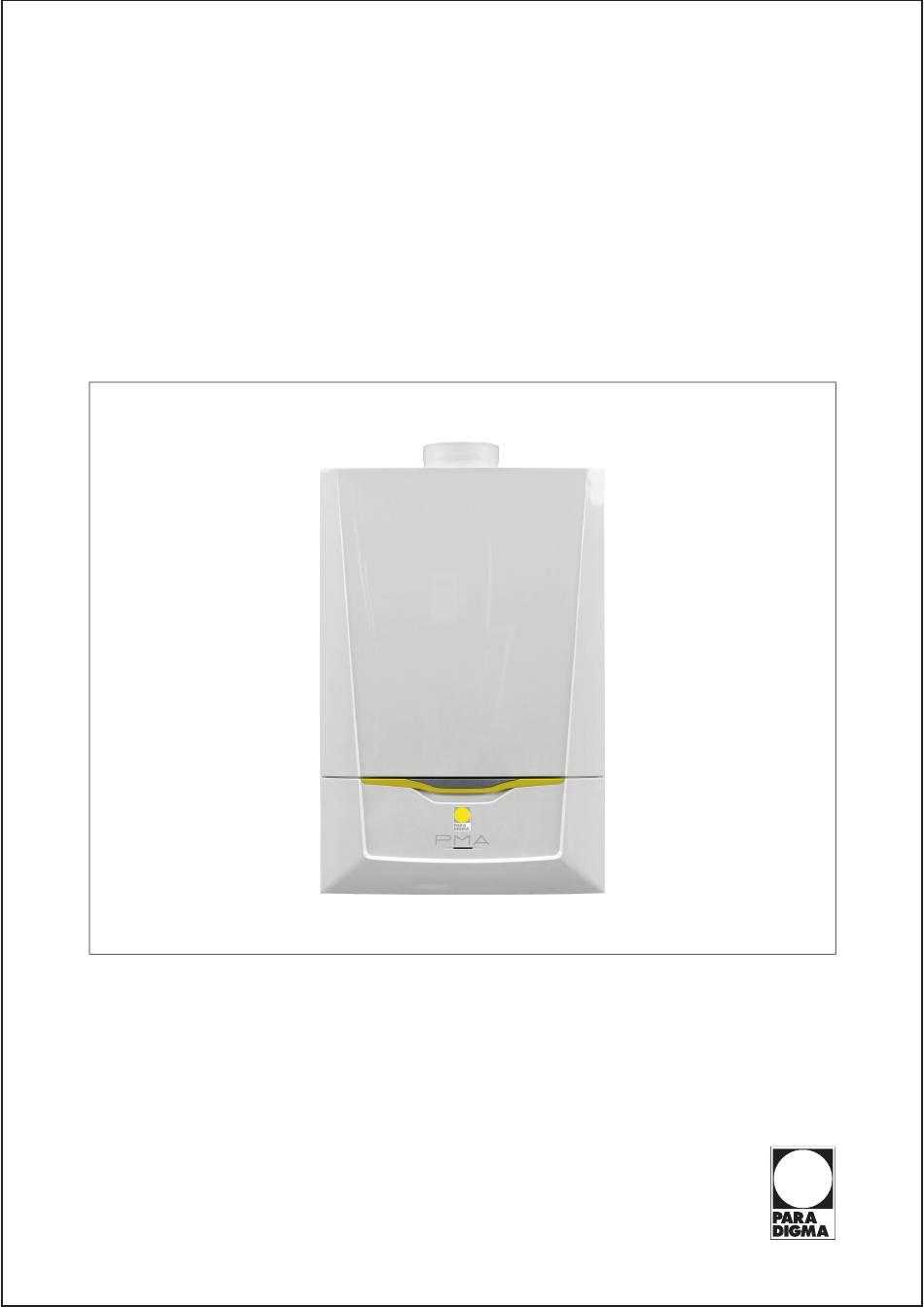

Der Paradigma Gasbrennwertkessel Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Informationen Für das Fachhandwerk TH-2903 V 1.0 12/2019...
Seite 2
Zeichnungen und technischen Beschreibungen behält sich die Ritter Energie- und Umwelttechnik GmbH & Co. KG alle Eigentums- und Urheberrechte vor. Eine Vervielfältigung oder Weitergabe an Dritte ist ohne unsere vorherige schriftli- che Erlaubnis nicht gestattet. PARADIGMA ist eine eingetragene Marke der Ritter Energie- und Umwelttechnik GmbH & Co. KG. Technische Änderungen vorbehalten.
Seite 3
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Inhaltsverzeichnis Überblick über die Regelungen Im Kessel integrierte Regelung für einfache Anlagen Paradigma Systemregelungen (OpenTherm) Elektrische Anschlussmöglichkeiten am Kessel Menüstruktur Hauptbildschirm Fachhandwerkerzugang aktivieren Betrieb mit integrierter Regelung Standardeinstellungen der integrierten Regelung Heizkennlinie einstellen Heizgrenze einstellen Betriebsart des Heizkreises wählen...
Parameteränderungen am Kessel nötig. Beachten Sie das Kapitel Betrieb mit Paradigma Systemregelungen. Wichtig Bei Anschluss einer Paradigma-Systemregelung wird die im Kessel integrierte Regelung automatisch deaktiviert und ihre Menüpunkte (z. B. Zeitprogramme) ausgeblendet. Sämtliche Einstellungen für die Heizkreise und die Trinkwasserbereitung, wie Zeitprogramme, Solltemperaturen und die Heizkennlinie müssen dann an der Paradigma-...
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Elektrische Anschlussmöglichkeiten am Kessel Der Schaltkasten enthält die Anschlussleiterplatte CB-03 mit der Klemmleiste X03. Die Anschlüsse hängen von der verwendeten Regelung ab. Regelung Klemme Klemme R- Klemme Tdhw Tout Control A Trinkwasser- Modula Control Außenfühler...
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Menüstruktur Hauptbildschirm Der Hauptbildschirm der Kesselregelung ist in Kacheln für die einzelnen Funktionsgruppen aufgeteilt, zum Beispiel: CIRC A (Heizkreise des OpenTherm-Reglers oder der integrierten Regelung) Speicher BWW (Trinkwassererwärmung) Gas-Heizgerät Außenfühler Schornsteinfegermodus… Ebene 1: Durch Auswahl einer Kachel mit dem Drehrad und der Taste öffnet sich jeweils ein Menü.
Seite 7
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung TH-2903 V 1.0 12/2019...
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Betrieb mit integrierter Regelung Um die integrierte Regelung eines ungemischten Heizkreises und eines Trinkwasserspeichers zu nutzen, werden in den folgenden Abschnitten die Einstellungen am Kessel erklärt. Hinweis Wenn ein OpenTherm-Regler angeschlossen wird, sind die meisten nachfolgenden Einstellungen nicht sichtbar und nicht wirksam.
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Heizkennlinie einstellen Passen Sie die Heizkennlinie auf das Gebäude an. Um die Heizkennlinie einzustllen, gehen Sie wie folgt vor: 1. Code 0012 eingeben 2. Kachel CIRC A (Heizkreis) wählen 3. Menüpunkt Heizkennlinie wählen 4.
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Hinweis Diese Heizgrenze gilt sowohl im Tagbetrieb als auch in der (Nacht-) Absenkung. Betriebsart des Heizkreises wählen Sie können zwischen 3 Betriebsarten des Heizkreises wählen: 1. Kachel CIRC A (Heizkreis) auswählen, mit bestätigen 2.
Seite 11
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Im mittleren Bereich können Sie • 1x Taste drücken: Uhrzeit des Schaltpunktes ändern • 2x Taste drücken: Aktivität des Schaltpunktes ändern oder Schaltpunkt löschen Im unteren Bereich können Sie •...
Frostschutz Trinkwasserspeicher: Wenn ein Speicherfühler Tdhw angeschlossen ist, wird der Speicher auf ca. 10 °C gehalten (Parameter DP337). Betrieb mit Paradigma Systemregelungen Für den Betrieb des Kessels PMA mit Paradigma Systemregelungen (OpenTherm-Regler) sind in einigen Fällen Anpassungen an den Einstellungen des Kessels nötig. Beachten Sie dazu folgende Abschnitte. Wichtig Bei Anschluss einer Paradigma-Systemregelung wird die im Kessel integrierte Regelung automatisch deaktiviert und ihre Menüpunkte (z.B.
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung In der Regel kann der Kessel auch mit älteren Softwareständen und älteren Regler-Modellen betrieben werden. In diesem Fall werden jedoch eventuelle Störmeldungen des Kessels am Regler und im Webportal SystaWeb nicht korrekt angezeigt.
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Kessels zu berechnen, die an die SystaComfort Kaskadenregelung übermittelt werden. Die berechnete Maximalleistung wird an der Regelung SystaComfort II angezeigt. Parameterliste Die Parameter können bei aktivem Fachhandwerkerzugang (Code 0012) in den Untermenüs Parameter,Zähler,Signale der verschiedenen Kacheln eingestellt werden, siehe Kapitel Menüstruktur.
Seite 15
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Bezeichnung am Kessel- Parameter Bildschirm Erläuterung dieser Temperatur, so wird der Heizkreis abgeschaltet (Pumpe und Brenner). Trinkwassererwärmung bleibt aktiv. AP074 Erzw. Sommerbetrieb erzwingen Sommerbetrieb 0=Aus 1=Ein (Sommer erzwingen) AP080 FrostMind Außentemperatur, unter der die Frostschutzfunktion aktiviert Außentemp...
Seite 16
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Bezeichnung am Kessel- Parameter Bildschirm Erläuterung CP210 Fußpunkt der Heizkennlinie im Normalbetrieb Startp.Heizk. CP220 Fußpunkt der Heizkennlinie im Absenkbetrieb (siehe Nachtw.Heizk. Kapitel Nachtabsenkung) CP230 HK, Steigung Steilheit der Heizkennlinie Heizk. CP320 HK, Betriebsart...
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Bezeichnung am Kessel- Parameter Bildschirm Erläuterung Temperatur erhitzen Hinweis: Wenn die Klemme Tdhw kurzgeschlossen wird (Betrieb mit SystaComfort II), bleibt die Funktion ausgeschaltet. DP070 BWW- Trinkwasser-Solltemperatur Normal Komfortsollwert DP080 Trinkwasser-Solltemperatur Reduziert reduzierterSollw...
Seite 18
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Bezeichnung am Kessel- Parameter Bildschirm Erläuterung 1= Warnung am Display anzeigen 2= Zapftemperatur reduzieren auf DP377 DP377 BWWred Dusch-Zeitbegrenzungsfunktion bei Kombikesseln: Reduzierte Duschbegrenzt Zapftemperatur nach Ablauf der Duschzeit GP007 Max. Maximale Gebläsedrehzahl im Zentralheizungs-Betrieb Gebl.drehz.ZH...
Seite 19
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Fehlerbehebung Ausfall Außenfühler Tout mit Paradigma Systemregelung Das Verhalten hängt vom angeschlossenen Regler ab: Der Ausfall wird gemeldet oder ein Ersatzwert für die Außentemperatur verwendet, z.B. 0°C. mit integrierter Regelung Die Integrierte Regelung meldet einen Ausfall des Außenfühlers nicht und geht zum Betrieb mit fester Soll- Vorlauftemperatur über (Parameter CP010, begrenzt durch CP000).
Seite 20
Gasbrennwertkessel PMA Integrierte Heizkreisregelung Betrieb mit Paradigma Systemregelung Handbetrieb Im Handbetrieb liefert der Kessel dauerhaft eine einstellbare, feste Vorlauftemperatur in den Heizkreis. Der Handbetrieb hat eine niedrigere Priorität als die Trinkwassererwärmung, jedoch Vorrang vor der regulären Regelung des Heizkreises: 1. (höchste Priorität) Wärmeanforderung zur Trinkwassererwärmung durch •...
