NOxBOX
Bedienungsanleitung
i

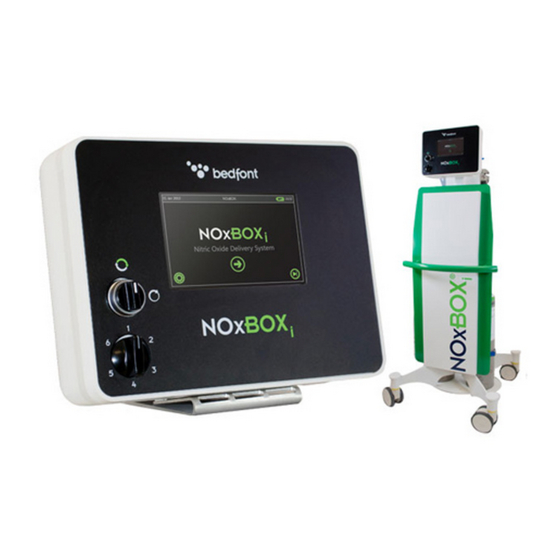

Bevor Sie das Bedfont® NOxBOX®i-System zur intelligenten Applikation und Überwachung der Stickoxidversorgung benutzen, ist es wichtig,
Vergewissern Sie sich, dass die Wartung des Geräts regelmäßig (monatlich) durchgeführt wurde und auf dem neuesten Stand ist und dass während der
voraussichtlichen Dauer der Behandlung keine Wartungsarbeiten fällig werden:-
•
Höchstwertkalibrierung des NO-Sensors
•
Höchstwertkalibrierung des NO
•
Kalibrierung der Pumpe
•
Kalibrierung der Zufuhr
Checkliste
•
Vergewissern Sie sich, dass das Gerät sauber und mängelfrei ist.
•
Vergewissern Sie sich, dass der Wasserabscheider leer ist und nach der letzten Nutzung gereinigt wurde.
•
Vergewissern Sie sich, dass alle für den vorherigen Patienten benutzten Einwegprodukte entsorgt wurden.
Ausrüstung, die für das Einrichten benötigt wird:-
•
Ein NOxBOX
®-System Testkit
i
•
Ein NOXKIT (inspiratorischer Schenkel, größenabhängig)
•
Zwei Zylinder für die Gaszufuhr
•
Ein 22 mm Einwegventil für HFO-Beatmungskreisläufe (FXS555)
Zusätzliche Ausrüstung:
•
NOxAIR Umgebungsmonitore
•
Manuelles Beutelkit
ANMERKUNG: Wenn nicht alle oben genannten Artikel bereitstehen oder das Gerät nicht gewartet wurde, ist NOxBOXi für den Einsatz möglicherweise nicht
geeignet und Sie dürfen das Gerät nicht einrichten. Die Nichtbeachtung dieser Verfahren kann zu gesundheitlichen Schäden des Bedienpersonals und/oder des
Patienten führen.
Bedfont Scientific Ltd, Station Road, Harrietsham, Maidstone, Kent, ME17 1JA
+44 (0)1622 851122
Ausgabe 5.0 (Software V. 17.0) Juli 2015 Part No: LAB636_DE
© Bedfont Scientific Ltd Bedfont Scientific Limited reserves the right to change or update this literature without prior notice. Registered office: England and Wales. Registered No: 1289798
1
-Sensors
2
+44 (0)1622 854860
ask@bedfont.com
dass Sie folgende Schritte befolgen:-
www.bedfont.com
Einrichtung
ISO 9001:2008
Cert No. FM 31664
ISO 13485:2003
www.bedfont.com
Cert No. MD 502905
Werbung
Verwandte Anleitungen für Bedfont NOxBOX
Inhaltszusammenfassung für Bedfont NOxBOX
- Seite 1 Ausgabe 5.0 (Software V. 17.0) Juli 2015 Part No: LAB636_DE © Bedfont Scientific Ltd Bedfont Scientific Limited reserves the right to change or update this literature without prior notice. Registered office: England and Wales. Registered No: 1289798 ISO 9001:2008 Cert No.
- Seite 2 ® NOxBOX Bedienungsanleitung Einrichtung Zur Befestigung des Vor dem Gebrauch die Die Stromversorgung an eine Monitors am Rollwagen den Zum Starten des Systems den Bremsen der Rollen Netzsteckdose mit geeigneter Monitor vorsichtig über der An-/Aus-Knopf drücken. fixieren, um das System zu Spannung anschließen.
- Seite 3 ® NOxBOX Bedienungsanleitung Einrichtung des Zylinders 1000 Vor dem Wechseln des Prüfen, dass die Prüfen, dass die Flächen des Zylinders die Bremsen der Zylinderkonzentration den Zylinder auf den Rollwagen Reglers unbeschädigt sind. Rollen fixieren, um das System Einstellungen für das System laden.
- Seite 4 Minuten. Dadurch wird das NO Min einstellen. Um die Prüfung Beatmungsschlauch zwischen aus dem System gespült und der zu starten, auf dem Bildschirm Probenentnahmestelle und korrekte Betrieb des NOxBOX “Weiter” drücken. NOxFlow™. gewährleistet. Systemprüfung nicht erfolgreich. Bei Nichtgebrauch länger als 10 An Patientenkreislauf Systemprüfung durchgeführt.
- Seite 5 ® NOxBOX Bedienungsanleitung Beatmungsanschlüsse Einen Beatmungsanschluss Stecken sie das Probenleitung und Der NoxFlow™ ist nur für den mit Luer-Anschluss aus dem Sensor-Zweifachkabel am Gerät hydrophoben Filter Einsatz bei einem Patienten NOXKIT auswählen. Den ein, bis der Anschluss einrastet. austauschen. zugelassen. Auspacken und die männlichen Luer-Anschluss an...
- Seite 6 Dosis Dosierung und Status bearbeiten Zum Einstellen oder Ändern der Dosis „Dosis bearbeiten“ drücken. Navigationsreiter Die NOxBOX führt Sie dann durch die Einstellung der Dosis und der Alarm-Ober-/Untergrenzen. Mithilfe der Navigations-Registerkarten können die Bildschirme Nach der Bestätigung werden „Alarmspeicher “ und „Einstellungen” aufgerufen werden.
- Seite 7 ® NOxBOX Bedienungsanleitung Austausch des Zylinders Vor dem Austausch des Schlauch vom Monitor trennen Am Manometer des Reglers Zylinders die Bremsen des Zylinderventil vollständig und mittels Entlüften drucklos Überprüfen, ob der Druck Wagens fixieren, um das schließen machen. abgelassen wurde, den Regler System zu stabilisieren.
- Seite 8 ® NOxBOX Bedienungsanleitung Abschalten Am Manometer des reglers Jeden Zylinder vollständig Wenn das System bereit zum Auf dem Bildschirm das überprüfen, ob der Druck schließen und die Zuleitungen Abschalten ist, den An-/ Abschalten bestätigen. abgelassen wurde, den Regler mithilfe des Entlüftungsdorns...
- Seite 9 Alarmbenachrichtigungen ausgestattet; Dieses Kapitel dient als Anleitung bei möglichen Alarmzuständen und üblichen Maßnahmen zu deren Behebung. Alle Alarme werden in Warnungen hoher und mittlerer Priorität eingeteilt. ANMERKUNG: Beim Auftreten eines Alarms muss in jedem Fall zuerst die Gesundheit des Patienten gewährleistet sein. Erst danach können Probleme mit dem NOxBOX System geklärt werden.
- Seite 10 ® NOxBOX Bedienungsanleitung Handbuch Problemlösung Anzeigen beim Einschalten Nachstehend ist eine Reihe von Anzeigen aufgeführt, die beim Hochfahren (vor dem Startbildschirm) angezeigt werden können, falls am NOxBOX ein Problem erkannt wurde. Anzeige Priorität Mögliche Ursache Empfohlene Maßnahme NOxBOX Hoch Der NOxBOX führt beim Hochfahren und während des Betriebs...
- Seite 11 NOxBOX Bedienungsanleitung Handbuch Problemlösung Alarme mit hoher Priorität während einer Behandlung Nachstehend ist eine Reihe von Alarmen aufgeführt, die während der Behandlung (nach Konfiguration des Geräts) angezeigt werden können, falls am NOxBOX ein Problem erfasst wurde. Alarm Priorität Mögliche Ursache Empfohlene Maßnahme...
- Seite 12 -Gases sind unter die Den Wasserabscheider (einschließlich Fassgewinde) auf Beschädigung bzw. Leckagen untersuchen. Alarmgrenze gefallen. Sicherstellen, dass die Probenleitung ordnungsgemäß am Ventilatorkreislauf und dem NOxBOX Wasserabscheider-Einlass angeschlossen ist. Prüfen, dass keine Unterbrechungen oder undichten Stellen im Beatmungskreislauf aufgetreten sind. Das NO Gas ist in N2 gelöst, N2 ist ein Einstellung der O Konzentration am Beatmungsgerät überprüfen.
- Seite 13 Hoch Batterie kritisch Die NOxBOX verwendet die interne Batterie. Der Das NOxBOX System wieder an den Netzstrom anschließen, dabei das NOxBOX Netzteil Batteriestand wurde als kritisch erachtet. Das verwenden. Somit ist eine kontinuierliche strombetriebene NOxBOX -Versorgung sichergestellt System könnte innerhalb der nächsten 10 Minuten und die interne Batterie wird gleichzeitig geladen.
- Seite 14 NOxBOX erkennt, dass die verfügbare Einen neuen Gaszufuhrzylinder installieren und an den anderen Gaseinlassanschluss auf der versorgung NO-Beatmungsgasversorgung abnimmt. Es Rückseite des NOxBOX anschließen. kritisch konnte keine weitere Zylinderversorgung Falls ein neuer Gaszufuhrzylinder bereits installiert wurde, sicherstellen, dass das Zylinderventil erkannt werden.
- Seite 15 Nullkalibrierung Mittel Bei Gebrauch erscheint alle 24 Stunden Es sind keine speziellen Anschlüsse erforderlich; die Nullkalibrierung läuft vollautomatisch ab. an der NOxBOX eine Meldung, die den Anwender auffordert, eine Nullkalibrierung Auf das Häkchen drücken, um die Nullkalibrierung zu starten. vorzunehmen. Dieser Vorgang sorgt für eine präzise Systemleistung, da die Messleistung des...
- Seite 16 Diese Maßnahme kann im Bereich „Kundendiensttechniker“ auch durchgeführt überfällig dass die Systemsensoren einmal im Monat von einem werden, wenn das System im Einsatz ist. Bedfont spricht sich jedoch dafür fachlich qualifizierten Kundendiensttechniker vollständig aus, die Sensorhochkalibrierungen nicht während einer Patientenbehandlung kalibriert werden.
-
Seite 17: Allgemeine Problemlösung
Überprüfen, ob die Sauerstoffquelle läuft. erfolgreich erfolgreich; daher kann im intelligenten Modus das Überprüfen, ob der NOxFLOW an die Sauerstoffquelle und das NOxBOX -TEST-Kit angeschlossen ist. Stickoxid nicht präzise zugeführt und überwacht werden. Die ordnungsgemäße Ausrichtung des NOxFLOW überprüfen. - Seite 18 2. Beatmungsanschluss Beatmungsgerät 3. NOxFlow (gegebenenfalls 22F oder 15M Adapter verwenden) 4. Befeuchter 5. 0,7m - 1,3 m Wellschläuche (15 mm oder 22 mm) 6. NOxBOX Probenleitung 7. 10M – 10F, 12M – 12F, 15M–15F oder 22M–22F Luer-Verbinder 8. Y-Verteiler Patient 9.
- Seite 19 ® NOxBOX Bedienungsanleitung Manuelle Übersteuerung Die Nachschlagetabellen in Beatmungsstromeinstellung diesem Handbuch verwenden. finden, die den Zum Einstellen des Durchflusses Patienteneinstellungen am die passende Tabelle für die besten entspricht. In der Spalte NO-Versorgungskonzentration ist die ungefähre Dosis pro finden. Ventileinstellung aufgeführt.
- Seite 20 Dosis-Nachschlagetabelle ® NOxBOX Bedienungsanleitung 1000ppm, 900ppm, 800ppm Einstellung des Durchflussventils Durchfluss pro Minute Zylinderkonzentration (ppm) Dosis über 20 ppm WARNHINWEIS: Dosis >40 ppm Durchfluss pro Minute (L/Min) 1000 Einstellwert 10.5 11.5 12.5 13.5 14.5 15.5 16.5 17.5 18.5 19.5 Durchfluss pro Minute (L/Min)
- Seite 21 ® Dosis-Nachschlagetabelle NOxBOX Bedienungsanleitung 500ppm, 450ppm, 400ppm Durchfluss pro Minute Zylinderkonzentration (ppm) Einstellung des Durchflussventils WARNHINWEIS: Dosis >40 ppm Dosis über 20 ppm Durchfluss pro Minute (L/Min) 10.5 11.5 12.5 13.5 14.5 15.5 16.5 17.5 18.5 19.5 Einstellwert Durchfluss pro Minute (L/Min)
- Seite 22 ® Dosis-Nachschlagetabelle NOxBOX Bedienungsanleitung 300ppm,250ppm, 225ppm, 200ppm Einstellung des Durchflussventils Durchfluss pro Minute Zylinderkonzentration (ppm) WARNHINWEIS: Dosis >40 ppm Dosis über 20 ppm Durchfluss pro Minute (L/Min) Einstellwert 10.5 11.5 12.5 13.5 14.5 15.5 16.5 17.5 18.5 19.5 Durchfluss pro Minute (L/Min)
