Bedfont Gastro+ Schnellanleitung

Gastro
+TM
1. Attach a breath sampling D-piece and new
Steribreath

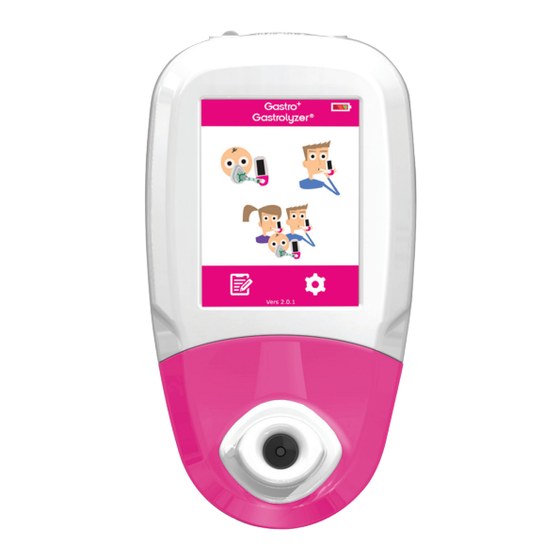

Gastrolyzer ®
2. Turn on the monitor by pressing the power button
once.
3. Press 'Breath Test' symbol on screen
Quick Start Guide
4. To cancel the breath test, press
5. Inhale and hold breath for the pre-set 15 second
countdown.
6. A beep will sound during the last 3 seconds of the
countdown.
7. Blow slowly into mouthpiece, aiming to empty
lungs completely.
8. The ppm levels will rise and hold on-screen.
9. When the test is finished
bottom of the screen.
10. To repeat breath test, press
11. To return to the home screen, press
12. To save the reading, press
patient profile.
13. Remove the D-piece between tests to purge sensor
with fresh air.
14. To switch off, press and hold the power button for 3
seconds, unit will also power off after 45 minutes of
inactivity to save power.
1. Attach a new facemask sampling system.
2. Turn on the monitor by pressing the power button
once.
3. Press
4. To cancel the test, press
5. Inhale and exhale in to the facemask, the device will
take the reading in real-time.
6. The ppm levels will rise and hold at the peak level,
when this has stopped rising for a period of 5
consecutive seconds the test result can be recorded
and the test stopped.
7.
When the test is finished
the bottom of the screen.
8. To repeat the test, press
home screen and repeat steps 3-6.
9. Remove the facemask sampling system between tests
to purge sensor with fresh air.
Issue 1- September 2015, Part No: LAB674 10. To switch off, press and hold the power button for 3
Bedfont Scientific Limited reserve the right to change or update this
seconds, unit will also power off after 45 minutes of
literature without prior notice.
inactivity to save power.
Bedfont Scientific Ltd
Station Road, Harrietsham, Maidstone, Kent, ME17 1JA
Tel: +44 (0)1622 851122 Fax: +44 (0)1622 854860
Email: ask@bedfont.com www.bedfont.com
ISO 9001:2008 To download the full Gastro
Cert No. FM 31664
ISO 13485:2003
Cert No. MD 502905
Taking a Breath Test
Como fazer um teste de respiração
1. Acople uma peça em D de amostragem de respiração e
um bocal Steribreath
mouthpiece.
TM
2. Ligue o monitor pressionando uma vez o botão de
alimentação.
3. Pressione o símbolo de "Teste de respiração" na tela
.
.
.
4. Para cancelar o teste de respiração, pressione
5. Inspire e prenda a respiração durante a contagem
regressiva predefinida de 15 segundos.
6. Um bipe será emitido durante os últimos 3 segundos
da contagem regressiva.
7. Sopre lentamente para dentro do bocal, com o
propósito de esvaziar completamente os pulmões.
8. Os níveis de ppm aumentarão e se manterão estáveis
will appear at the na tela.
9. Quando o teste for concluído
and repeat steps 4-8. na parte inferior da tela.
. 10. Para repetir o teste de respiração, pressione
repita as etapas de 4 a 8.
and select the relevant
11. Para retornar à tela inicial, pressione
12. Para salvar a leitura, pressione
do paciente relevante.
13. Remova a peça em D entre os testes para purgar o
sensor com ar novo.
14. Para desligar, mantenha pressionado o botão de
alimentação por 3 segundos, a unidade também
Taking a Facemask Test
desligará após 45 minutos de inatividade, para
economizar energia.
Como fazer um teste com máscara
1. Acople um novo sistema de amostragem com máscara.
.
2. Ligue o monitor pressionando uma vez o botão de
.
alimentação.
3. Pressione .
4. Para cancelar o teste, pressione
5. Inspire e expire na máscara, o dispositivo fará a leitura
em tempo real.
6. Os níveis de ppm aumentarão e se manterão estáveis
will appear at
no nível de pico. Quando pararem de aumentar por 5
segundos consecutivos, o resultado do teste pode ser
registrado e o teste interrompido.
once to return to the
7. Quando o teste for concluído
na parte inferior da tela.
8. Para repetir o teste, pressione
retornar à tela inicial e repita as etapas de 3 a 6.
9. Remova o sistema de amostragem com máscara entre
os testes para purgar o sensor com ar novo.
10. Para desligar, mantenha pressionado o botão de
alimentação por 3 segundos, a unidade também
desligará após 45 minutos de inatividade, para
economizar energia.
+ manual and GASTROCHART Para efetuar o download do manual completo do Gastro
please go to www.bedfont.com GASTROCHART, acesse www.bedfont.com
Durchführung des Atemtests
1. Bringen Sie ein D-Stück zur Atemgas-Probenahme und
ein neues Steribreath TM -Mundstück an dem Gerät an.
.
TM
2. Schalten Sie den Monitor ein, indem Sie einmal auf die
Netztaste drücken.
3. Drücken Sie auf dem Bildschirm auf das
Atemtest-Symbol .
4. Um den Atemtest abzubrechen, drücken Sie auf das
.
Symbol .
5. Atmen Sie ein und halten Sie während des
voreingestellten 15-Sekunden-Countdowns die Luft an.
6. Ertönt in den letzten 3 Sekunden des Countdowns ein
Piepton.
7. Pusten Sie langsam in das Mundstück und versuchen
Sie dabei, die Lungen vollständig zu entleeren.
8. Die ppm-Werte steigen an und werden auf dem
Bildschirm angezeigt.
9. Wenn der Test abgeschlossen ist, werden unten auf
aparecerão
dem Bildschirm die Symbole
10. Zum Wiederholen des Tests drücken Sie auf das
e
Symbol und wiederholen die Schritte 4–8.
11. Um zum Startbildschirm zurückzukehren, drücken Sie
.
auf das Symbol .
e selecione o perfil
12. Zum Speichern der Messwerte drücken Sie auf
das Symbol und wählen das entsprechende
Patientenprofil aus.
13. Entfernen Sie das D-Stück zwischen den einzelnen Tests,
um den Sensor mit frischer Luft zu neutralisieren.
14. Zum Ausschalten des Geräts halten Sie die Netztaste
drei Sekunden lang gedrückt. Das Gerät schaltet sich
zu Stromsparzwecken auch aus, wenn es 45 Sekunden
lang inaktiv war.
Durchführung eines Gesichtsmaskentests
1. Bringen Sie eine neue Gesichtsmaske zur Probenahme an.
2. Schalten Sie den Monitor ein, indem Sie einmal auf die
Netztaste drücken.
3. Drücken Sie auf das Symbol
4. Um den Test abzubrechen, drücken Sie auf das Symbol
.
5. Atmen Sie ein und in die Gesichtsmaske aus. Das Gerät
erfasst die Messwerte in Echtzeit.
6. Die ppm-Werte steigen an und der Spitzenwert wird
angezeigt, wenn sich der Wert über 5 Sekunden
nicht mehr verändert hat. Anschließend kann das
Testergebnis aufgezeichnet werden und der Test kann
beendet werden.
7. Wenn der Test abgeschlossen ist, werden unten auf
aparecerão
dem Bildschirm die Symbole
8. Um den Test zu wiederholen, drücken Sie einmal
uma vez para
auf das Symbol um zum Startbildschirm
zurückzukehren, und wiederholen die Schritte 3–6.
9. Entfernen Sie die Gesichtsmaske zur Probenahme
zwischen den einzelnen Tests, um den Sensor mit
frischer Luft zu neutralisieren.
10. Zum Ausschalten des Geräts halten Sie die Netztaste
drei Sekunden lang gedrückt. Das Gerät schaltet sich
zu Stromsparzwecken auch aus, wenn es 45 Sekunden
lang inaktiv war.
+ e do
Um das vollständige Gastro -Handbuch und das GASTROCHART
+
herunterzuladen, rufen Sie bitte die Seite www.bedfont.com auf.
Realización de prueba de aliento
1. Coloque un tubo anatómico para tomar muestras de
aliento y una boquilla Steribreath nueva.
TM
2. Encienda el monitor pulsando el botón de encendido
una sola vez.
3. Pulse el símbolo «Prueba de aliento» que aparece en
la pantalla .
4. Para cancelar la prueba de aliento, pulse
5. Inspire y mantenga la respiración durante la cuenta
regresiva de 15 segundos predefinida.
6. Se emitirá un pitido durante los últimos 3 segundos de
la cuenta regresiva.
7. Espire lentamente por la boquilla para vaciar
completamente los pulmones.
8. La concentración de ppm aumentará y se mantendrá
en la pantalla.
9. Al finalizar la prueba, se mostrará
angezeigt.
parte inferior de la pantalla.
10. Para repetir la prueba de aliento, pulse
paso 4 al 8.
11. Para volver a la pantalla de inicio, pulse
12. Para guardar la lectura, pulse y seleccione el perfil
de paciente deseado.
13. Retire el tubo anatómico entre prueba y prueba para
purgar el sensor con aire fresco.
14. Para apagarlo, mantenga pulsado el botón de
encendido durante 3 segundos. Además, la unidad se
apagará tras un periodo de inactividad de 45 minutos
para ahorrar energía.
Realización de una prueba con mascarilla
1. Coloque un nuevo sistema para tomar muestras con
mascarilla.
2. Encienda el monitor pulsando el botón de encendido
una sola vez.
.
3. Pulse .
.
4. Para cancelar la prueba, pulse .
5.
Inspire y espire por la mascarilla para que el dispositivo
realice la lectura en tiempo real.
6. La concentración de ppm aumentará y se mantendrá
en su valor máximo. Cuando la concentración deje
de aumentar durante 5 segundos seguidos, se podrá
registrar el resultado de la prueba y detener la misma.
angezeigt.
7. Al finalizar la prueba, se mostrará
parte inferior de la pantalla.
8. Para repetir la prueba, pulse una vez
a la pantalla de inicio y repita del paso 3 al 6.
9. Retire el sistema para tomar muestras con mascarilla
entre prueba y prueba para purgar el sensor con aire
fresco.
10. Para apagarlo, mantenga pulsado el botón de
encendido durante 3 segundos. De igual modo, la
unidad se apagará tras un periodo de inactividad de 45
minutos para ahorrar energía.
Para descargar el manual completo de Gastro + y GASTROCHART,
diríjase a www.bedfont.com
Puhallustestin suorittaminen
1. Kiinnitä puhallustestin D-kappale ja uusi Steribreath
-suukappale paikoilleen.
2. Käynnistä näyttö painamalla virtapainiketta kerran.
3. Paina näytöllä olevaa puhallustestikuvaketta .
4. Peruuta puhallustesti painamalla .
5. Hengitä sisään ja pidätä hengitystä esiasetetun 15
.
sekunnin laskennan ajan.
6. Kuulet äänimerkin laskennan kolmen viimeisen
sekunnin ajan.
7. Puhalla suukappaleeseen hitaasti ja pyri tyhjentämään
keuhkot kokonaan.
8. Ppm-tasot nousevat ja näkyvät näytöllä.
9. Kun testi on päättynyt, tulee näkyviin
näytön alareunaan.
10. Toista puhallustesti painamalla ja toistamalla
en la
vaiheet 4–8.
11. Palaa aloitusnäyttöön painamalla .
y repita del
12. Tallenna lukema painamalla ja valitsemalla
asianomainen potilasprofiili.
.
13. Irrota D-kappale testien välissä anturin puhdistamiseksi
raikkaalla ilmalla.
14. Sammuta laite pitämällä virtapainike painettuna
kolmen sekunnin ajan. Virran säästämiseksi laite
sammuu myös, kun se on ollut käyttämättömänä 45
minuutin ajan.
Testin suorittaminen kasvosuojuksen avulla
1. Kiinnitä laitteeseen uusi kasvosuojus.
2. Käynnistä näyttö painamalla virtapainiketta kerran.
3. Paina .
4. Peruuta testi painamalla .
5. Hengitä sisään ja ulos kasvosuojuksen kautta, jolloin
laite ottaa lukeman reaaliajassa.
6. Ppm-tasot nousevat ja pysyvät huipputasolla. Kun
ppm-tasot eivät ole nousseet viimeisten viiden
sekunnin aikana, testitulos voidaan kirjata ja testi
päättää.
7. Kun testi on päättynyt, tulee näkyviin
näytön alareunaan.
8. Toista testi painamalla kerran ja palaamalla
aloitusnäyttöön, josta voit toistaa vaiheet 3–6.
9. Irrota kasvosuojus testien välissä anturin
puhdistamiseksi raikkaalla ilmalla.
en la
10. Sammuta laite pitämällä virtapainike painettuna
kolmen sekunnin ajan. Virran säästämiseksi laite
para volver sammuu myös, kun se on ollut käyttämättömänä 45
minuutin ajan.
Lataa koko Gastro + -käyttöohje ja GASTROCHART-taulukko osoitteesta
www.bedfont.com
TM
