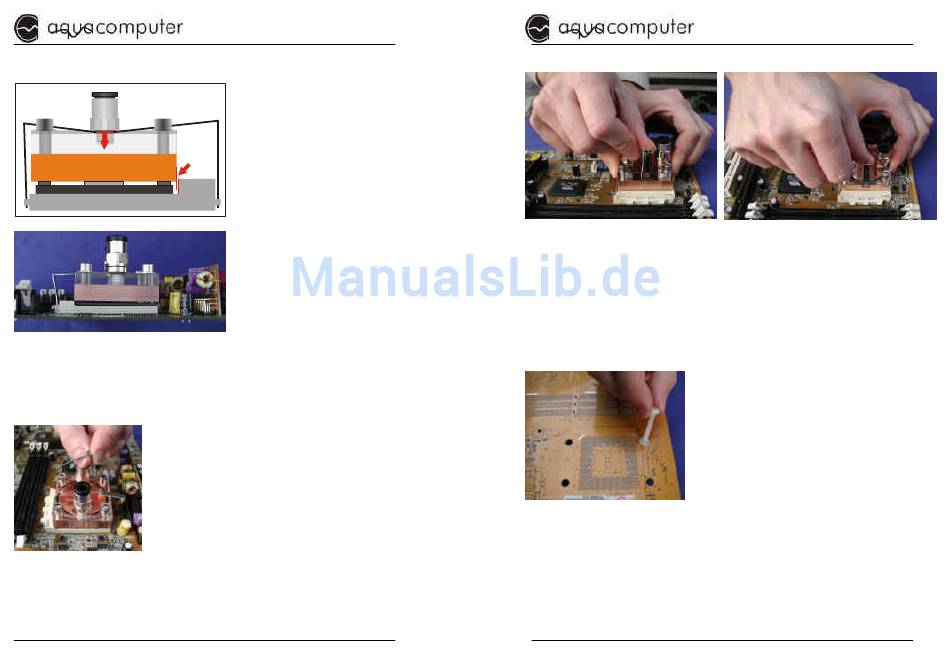

a. Montage mit Flachfeder
zur Hand. Sie ist genau wie der Sockel asymmetrisch. Der längere Teil
der Feder muss nach der Montage auf der Seite des Sockels ange-
bracht werden, auf der der Lösemechanismus untergebracht ist. Der
Druckpunkt der Feder liegt dann direkt über dem Prozessorkern ! (sie-
he Zeichnung)
Haken Sie also die Feder zunächst auf der
kürzeren Seite des Sockels in die mittlere Nase
ein. Halten Sie mit der anderen Hand nun den
cuplex fest und schützen Ihn somit vor Verkan-
ten auf dem Prozessorkern. Sie können nun
die Feder über den cuplex biegen. Achten Sie
dabei darauf, dass die Feder in die vorgese-
hene Nut greift. Wenn die Feder weit genug
gespannt ist, wird sie auf der anderen Seite des Sockels in die vorge-
sehene Nase eingehakt.
© 2001
May & Wille, Aqua Computer Systeme GbR
Ludwig-Prandtl-Str. 41,37077 Göttingen
ANLEITUNG
Wenn Sie den cuplex Wasser-
kühler in der Version mit Flach-
feder erworben haben, dann
legen Sie den cuplex jetzt vor-
sichtig und langsam auf den
Prozessorkern. Dabei muss die
Nut im Deckel des cuplex paral-
lel zur längeren Achse des So-
ckels
liegen.
Zwischen
der
Erhöhung des Sockels und der
anliegenden Kante des cuplex
muss ein ausreichender Spalt
verbleiben (siehe rechter Pfeil
im oberen Bild). Nehmen Sie
jetzt die beigelegte Flachfeder
- 11 -
Schneiden Sie jetzt die Schläuche mit einem scharfen Messer gerade
auf die benötigte Länge ab und montieren Sie diese an den Anschlüs-
sen des cuplex. Die Vorgehensweise wurde bereits im Kapitel
plug&cool genau erklärt.
b. Montage mit „Vierloch-Halterung"
Bei der Version der sogenannten Vierloch-Befestigung wird der cuplex
über vier Schrauben und Druckfedern in
Form von Schraubenfedern direkt an der
Platine des Motherboards befestigt. Zu-
nächst müssen Sie daher die vier
Schrauben befestigen. Hierzu müssen Sie
zunächst Ihr Motherboard vom Gehäuse
trennen. Anschließend streifen Sie über
eine
stoffschrauben in M4 eine Kunststoff-Unterlegscheibe und stecken
diese dann von unten durch die neben dem Sockel befindlichen Lö-
cher. Von der Oberseite des Motherboards stecken Sie nun drei wei-
tere Unterlegscheiben über die Schraube und drehen anschließend
mit der Hand eine der beigelegten Kunststoffmuttern in M4 bis zum
Anschlag auf die Schraube. Die Schraube sollte nun wie ein Stehbol-
zen am Board befestigt sein. Diesen Schritt führen Sie mit den übrigen
drei Schrauben durch. Nun kann der cuplex vorsichtig und langsam
© 2001
May & Wille, Aqua Computer Systeme GbR
Ludwig-Prandtl-Str. 41,37077 Göttingen
ANLEITUNG
der
beiliegenden
Kunst-
- 12 -
