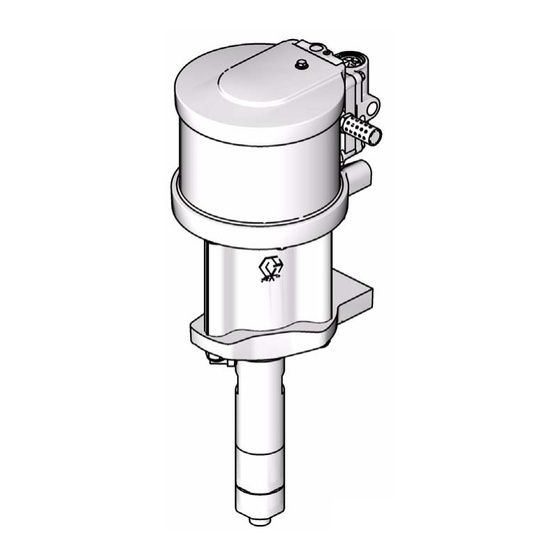

Anleitungen – Teile
Merkur
Für Hochleistungs-Finishing- und Beschichtungspumpen in Gefahrenzonen oder
Nicht-Gefahrenzonen.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in
dieser Anleitung gründlich durch. Diese
Betriebsanleitung an einem sicheren Ort verwahren.
Informationen zu den einzelnen Modellen einschließlich der
zulässigen Betriebsüberdrücke sind auf Seite 4 enthalten.
®
Pumpen
313629C
TI12811a
ll 2 G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco Merkur 313629C

Inhaltszusammenfassung für Graco Merkur 313629C

  • Seite 1 Anleitungen – Teile ® Merkur Pumpen 313629C Für Hochleistungs-Finishing- und Beschichtungspumpen in Gefahrenzonen oder Nicht-Gefahrenzonen. Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anweisungen in dieser Anleitung gründlich durch. Diese Betriebsanleitung an einem sicheren Ort verwahren. Informationen zu den einzelnen Modellen einschließlich der zulässigen Betriebsüberdrücke sind auf Seite 4 enthalten.

  • Seite 2: Inhaltsverzeichnis

    Ausschalten und Pflegen der Pumpe ..12 Graco Information ......30...

  • Seite 3: Pumpen Teilenummern-Matrix

    Pumpen Teilenummern-Matrix Pumpen Teilenummern-Matrix Überprüfen Sie das Typenschild (ID) Ihrer Pumpe hinsichtlich der 6-stelligen Teile Nr. Anhand der folgenden Matrix können Sie basierend auf der 6-stelligen Teilenummer die Konstruktion Ihrer Pumpe ermitteln. Zum Beispiel bedeutet eine Teilenummer W 1 5 A A S eine Ölertassen-Pumpe (W) mit einem Druckverhältnis von 15:1 (15), 25 cm³...

  • Seite 4: Pumpenmodelle

    Pumpenmodelle Pumpenmodelle Zul. Durchfluss Druckluft- Betriebsüberdruck bei 60 cpm Modell, Serie motor Unterpumpe psi (MPa, bar) gpm (lpm) Materialeinlass Materialauslass Lufteinlass W10CAS, Serie A M04LN0 LW075A 1000 (6,9, 69) 1,2 (4,5) 3/4 zoll npt 3/8 zoll npt 1/4 npt(f) W10CBS, Serie A M04LT0 W15AAS, Serie A M02LN0 LW025A 1500 (10,3, 103)

  • Seite 5: Warnhinweise

    Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Konsultieren Sie diese Warnhinweise regelmäßig. Weitere produktspezifische Hinweise befinden sich an den entsprechenden Stellen in dieser Anleitung.

  • Seite 6: Verwandte Betriebsanleitungen

    Verwandte Betriebsanleitungen WARNUNG GEFAHREN DURCH DRUCKBEAUFSCHLAGTE GERÄTE Material, das aus der Spritzpistole/dem Verteilerventil, durch undichte Stellen oder an beschädigten Komponenten austritt, kann in die Augen oder auf die Haut spritzen und schwere Verletzungen verursachen. • Führen Sie nach der Beendigung von Spritzarbeiten und vor der Reinigung, Prüfung oder Wartung der Geräte stets die in dieser Anleitung Beschriebene Druckentlastung durch.

  • Seite 7: Kennzeichnung Der Komponenten

    Kennzeichnung der Komponenten Kennzeichnung der Komponenten ti11700a . 1. Kennzeichnung der Komponenten Legende: Erdungskabel TSL-Behälter Ölertasse (nicht sichtbar, unter dem TSL-Behälter) Materialauslass Materialeinlass Unterer Zylinder Oberer Zylinder Verbindungsstangenabdeckung Unterpumpen-Adapter Verbindungsstange Überwurfmutter Sicherungsmutter Druckluftmotor 313629C...

  • Seite 8: Installation

    Erde verbinden. beziehen sich auf die Abbildungen und die Teilezeichnung. Stets nur Original Graco-Teile und -Zubehör verwenden, die beim Graco-Händler erhältlich sind. Falls Zubehörteile von dritter Seite bezogen werden, ist darauf zu achten, daß sie den Systemanforderungen entsprechend ausgelegt sind (Größe, Nenndruck, etc.).

  • Seite 9: Befestigung Der Pumpe

    Installation Befestigung der Pumpe Pumpe nur an einer Graco-Wandhalterung 15T795 oder einem Graco-Wagen, welche jeweils über ihren Händler Eingeschlossene Luft kann dazu führen, dass die Pumpe sich unerwartet verhält, was schwere Verletzungen durch erhältlich sind, montieren. Die Abmessungen der verspritzende oder umherfliegende Teile verursachen kann.

  • Seite 10: Typische Installation

    Materialauslaßöffnung der Pumpe DataTrak Erdungsleitung Luftdruckmanometer der Pumpe Ölertasse (nicht sichtbar, siehe A . 4, Seite 11) PumpenLuftregler Materialeinlaßöffnung der Pumpe Magnetventil-Rücksetzknopf Saugschlauch (nicht sichtbar) Druckentlastungsventil Pistolen-Drehgelenk G15 Spritzpistole mit Zufuhrschlauch ti12800a . 3. Typische Installation. (Darstellung zeigt Montage auf Graco-Fahrgestell) 313629C...

  • Seite 11: Betrieb

    2. Schließen Sie den Absperrhahn für die Hauptdruckluftleitung. 3. Lösen Sie die Abzugssperre. Vor dem Starten die Öltasse (T) zu 1/3 mit Graco-TSL-Flüssigkeit oder einem verträglichen 4. Halten Sie ein Metallteil der Pistole fest gegen einen Lösungsmittel füllen. geerdeten Metalleimer gedrückt. Ziehen Sie die Spritzpistole ab, um den Druck zu entspannen.

  • Seite 12: Pumpe Entlüften Und Einstellen

    Betrieb Pumpe entlüften und einstellen 9. Pumpen mit Durchlaufschutz: Durch Drücken des Ansaug-/Spül-Knopfs auf dem DataTrak die Ansaug-/Spül-Funktion deaktivieren. 1. Pistolenabzug verriegeln. Düsenschutz und Spritzdüse von der Pistole abnehmen. Siehe 10. Pistolenabzug loslassen und die Abzugssperre Pistolen-Betriebsanleitung. verriegeln. Die Pumpe sollte stehen bleiben, wenn 2.

  • Seite 13: Wartung

    11. Saugrohr innen und außen reinigen. Die Pumpe ist zu spülen: Ölertasse • Vor dem ersten Gebrauch Die Öltasse zur Hälfte mit Graco-TSL-Flüssigkeit • Beim Wechseln von Farben oder Materialien befüllen. Halten Sie das Niveau täglich aufrecht. • Vor dem Reparieren des Gerätes •...

  • Seite 14: Problembehandlung

    Problembehandlung Problembehandlung HINWEIS Vor dem Zerlegen der Pumpe alle möglichen Fehler und ihre Ursachen prüfen. Vor Prüfen oder Warten des Geräts den Druck entlasten. Problem Ursache Lösung Materialförderung bei beiden Hüben Druckluftleitungen sind verstopft. Alle Verstopfungen beseitigen; zu gering. sicherstellen, dass alle Absperrventile geöffnet sind;...

  • Seite 15: Reparatur

    Die Bezugszahlen und Buchstaben in Klammern beziehen sich auf die Abbildungen und die Teilezeichnung. • Stets nur Original Graco-Teile und -Zubehör verwenden, die beim Graco-Händler erhältlich sind. Bei Verwendung eigener Zubehörteile ist darauf zu achten, dass diese über die für das System richtige...

  • Seite 16: Unterpumpe Wieder Anschließen

    Reparatur Unterpumpe wieder anschließen 6. Richten Sie den Materialauslass wie dargestellt aus und ziehen Sie die Sicherungsmutter fest. 1. Den Luftmotor auf die Rückseite drehen, dann die 7. Richten Sie den TSL-Behälter (7) aus und drücken Unterpumpe per Hand in die Adapterplatte Sie diesen an seinen Platz.

  • Seite 17: Trennen Des Druckluftmotors

    Reparatur Trennen des Druckluftmotors Siehe Betriebsanleitung 313632 für den Service am Luftmotor und Informationen zu den Teilen, 1. Pumpe nach Möglichkeit spülen. (Siehe Seite 13.) Eine Druckentlastung durchführen. (Siehe Seite 11.) Wiedereinbau des Luftmotors 2. Luft- und Materialschläuche sowie das Erdungskabel (13) und die Zugstangenabdeckung (11) trennen.

  • Seite 18: Pumpenteile

    Pumpenteile Pumpenteile Die Anzugsmomente variieren je nach Größe des Luftmotors. M02xxx: 5-10 Fuß-lb (7-13,5 N•m) Alle anderen: 50-55 Fuß-lb (68-75 N•m) Die Anzugsmomente variieren je nach Größe des Luftmotors. M02xxx: 15-20 Fuß-lb (20-27 N•m Alle anderen: 50-60 Fuß-lb (68-81 N•m) Die Anzugsmomente variieren je nach Größe der Unterpumpe.

  • Seite 19: Teile, Die Je Nach Modell Unterschiedlich Sind

    Pumpenteile Pos. Teile-Nr. Beschreibung Menge Pos. Teile-Nr. Beschreibung Menge ----- KUPPLUNGSMUFFE, siehe Seite Siehe MOTOR 20 für 10er-Packungen Tabelle Siehe SCHIRMUNG, Verbindungsstange Siehe UNTERPUMPE Tabelle Tabelle Siehe TROPFBLECH Siehe ADAPTER, Pumpen Tabelle Tabelle 238909 DRAHT, Erdungsbaugruppe, nicht Siehe SICHERUNGSMUTTER dargestellt Tabelle ZUGSTANGE ----- Nicht einzeln erhältlich.

  • Seite 20: Reparatursätze

    Reparatursätze Reparatursätze LW025A LW050A LW075A 2,5 Zoll 3,5 Zoll 3,5 Zoll 6-7,5 Zoll 3,5 Zoll 6-7,5 Zoll Beschreibungen der Sätze Motor Motor Motor Motor Motor Motor LW100A LW125A LW150A Ölertassen-O-Ring 10er Packung 24A630 24A631 24A631 24A632 24A633 24A633 Kupplungsmuffen (10) 24A619 24A619 10er Packung...

  • Seite 21: Pumpenkennlinien

    Pumpenkennlinien Pumpenkennlinien Modell W10xxx 10:1 Verdichtung, 75 cm³/Zyklus Zyklen pro Minute 1000 (7, 70) (0,45) (0,4) (5,5, 55) (0,34) (0,28) (4, 40) (0,23) (3, 30) (0,17) (0,1) (1,4, 14) (0,06) (3,8) (2,3) (3,0) (4,5) (0,75) (1,5) Förderleistung gpm (l/m), getestet mit Leichtöl Nr. 10 LEGENDE = 100 psi (0,7 MPa, 7 bar) = 70 psi (0,5 MPa, 5 bar)
  • Seite 22 Pumpenkennlinien Modell W15Bxx 15:1 Verdichtung, 50 cm³/Zyklus Zyklen pro Minute 1600 (0,5) (11, 110) 1400 (0,45) (10, 100) 1200 (0,4) (8, 80) (0,34) 1000 (7, 70) (0,28) (5,5, 55) (0,23) (4, 40) (0,17) (3, 30) (0,1) (1,4, 14) (0,06) (0,4) (0,8) (1,1) (1,5)
  • Seite 23 Pumpenkennlinien Typ W18xxx 18:1 Verdichtung, 125 cm³/Zyklus Zyklen pro Minute 2000 (14, 140) (1,1) 1600 (11, 110) (0,9) 1200 (8, 80) (0,6) (5,5, 55) (3, 30) (0,3) (3,8) (1,9) (7,6) (5,7) Förderleistung gpm (l/m), getestet mit Leichtöl Nr. 10 LEGENDE = 100 psi (0,7 MPa, 7 bar) = 70 psi (0,5 MPa, 5 bar) = 40 psi (0,3 MPa, 3 bar)
  • Seite 24 Pumpenkennlinien Modell W24xxx 24:1 Verdichtung, 150 cm³/Zyklus Zyklen pro Minute 3000 (2,0) (21, 210) 2500 (1,7) (17, 170) (1,4) 2000 (14, 140) (1,1) 1500 (10, 100) (0,9) 1000 (7, 70) (0,6) (3, 30) (0,3) (5,7) (7,6) (1,9) (9,5) (3,8) Förderleistung gpm (l/m), getestet mit Leichtöl Nr. 10 LEGENDE = 100 psi (0,7 MPa, 7 bar) = 70 psi (0,5 MPa, 5 bar)
  • Seite 25 Pumpenkennlinien Modell W30Axx 30:1 Verdichtung, 25 cm³/Zyklus Zyklen pro Minute 3000 (0,5) (21, 210) (0,45) 2500 (17, 170) (0,4) 2000 (14, 140) (0,34) (0,28) 1500 (10, 100) (0,23) 1000 (0,17) (7, 70) (0,1) (3, 30) (0,06) 0,05 0,25 0,35 0,15 (1,1) (0,2) (0,4)
  • Seite 26 Pumpenkennlinien Modell W36xxx 36:1 Verdichtung, 100 cm³/Zyklus Zyklen pro Minute 4000 (1,7) (28, 280) 3500 (24, 240) (1,4) 3000 (21, 210) 2500 (1,1) (17, 170) 2000 (14, 140) (0,9) 1500 (10, 100) (0,6) 1000 (7, 70) (0,3) (3, 30) (3,0) (2,3) (3,8) (5,3)
  • Seite 27 Pumpenkennlinien Modell W48xxx 48:1 Verdichtung, 75 cm³/Zyklus Zyklen pro Minute 6000 (42, 420) 5000 (1,7) (35, 350) (1,4) 4000 (28, 280) (1,1) 3000 (21, 210) (0,9) 2000 (14, 140) (0,6) 1000 (7, 70) (0,3) (3,8) (4,5) (2,3) (3,0) (0,75) (1,5) Förderleistung gpm (l/m), getestet mit Leichtöl Nr.

  • Seite 28: Pumpenabmessungen

    Pumpenabmessungen Pumpenabmessungen ti12862a Gewicht Pumpenmodell in mm in mm in mm in mm lbs (kg) W10xxx 24,6 (625) 5,6 (142) 5,8 (147) 7,8 (198) 30 (14) W15Axx 24,1 (612) 4,2 (107) 5,1 (130) 6,2 (157) 15 (7) W15Bxx 24,0 (610) 5,6 (142) 5,8 (147) 7,8 (198)

  • Seite 29: Wandhalterungsabmessungen

    Wandhalterungsabmessungen Wandhalterungsabmessungen 11 Zoll. (279 mm) 4 Zoll. (102 mm) Vier 0,40 Zoll (10 mm) montagebohrungen ti12833a Technische Daten Zul. Betriebsüberdruck ......Siehe Modelle, Seite 4 Maximaler Lufteinlassdruck .

  • Seite 30: Graco Standard-Garantie

    Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
