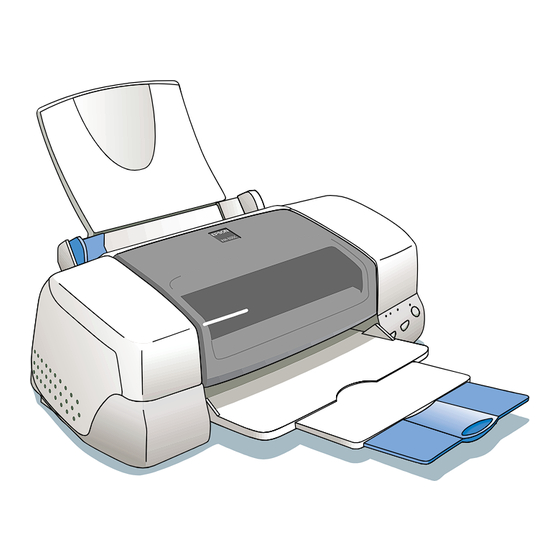

Farbtintenstrahldrucker
Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf in irgendeiner Form (Druck,
Fotokopie, Mikrofilm oder ein anderes Verfahren) ohne die schriftliche Genehmigung der
EPSON Deutschland GmbH reproduziert oder unter Verwendung elektronischer Systeme
verarbeitet, vervielfältigt oder verbreitet werden. Die hierin enthalten Informationen sind
ausschließlich für dieses EPSON-Druckermodell bestimmt und nicht auf andere Drucker-
modelle übertragbar.
Weder die EPSON Deutschland GmbH noch die SEIKO EPSON CORPORATION haften für
Schäden infolge von Fehlgebrauch sowie Reparaturen und Änderungen, die von dritter,
nicht autorisierter Seite vorgenommen wurden. Dieses Handbuch wurde mit großer Sorgfalt
erstellt. Eine Haftung für leicht fahrlässige Fehler, z.B. Druckfehler, ist jedoch ausgeschlos-
sen.
EPSON haftet nicht für Schäden oder Störungen durch Einsatz von Optionen oder Zubehör,
wenn dieses nicht ein original EPSON-Produkt ist oder eine ausdrückliche Zulassung der
SEIKO EPSON CORPORATION als "EPSON Approved Product" hat.
EPSON haftet ebenso wenig für Schäden durch elektromagnetische Störfelder, die bei der
Verwendung von Schnittstellenkabeln entstehen können, wenn diese nicht ausdrücklich von
der SEIKO EPSON CORPORATION als "EPSON Approved Product" zugelassen sind.
EPSON ist eine eingetragene Marke, und EPSON Stylus ist eine Marke der SEIKO EPSON
CORPORATION.
Microsoft und Windows sind eingetragene Marken der Microsoft Corporation.
Hinweis: Alle im Handbuch genannten Bezeichnungen von Erzeugnissen sind Marken der jeweiligen
®
TM
Firmen. Aus dem Fehlen der Markenzeichen
bzw.
kann nicht geschlossen werden, daß die
Bezeichnung ein freier Markenname ist.
Copyright © 2000 Epson Deutschland GmbH, Düsseldorf.
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Epson Stylus Photo 870

  • Seite 1 Verwendung von Schnittstellenkabeln entstehen können, wenn diese nicht ausdrücklich von der SEIKO EPSON CORPORATION als “EPSON Approved Product” zugelassen sind. EPSON ist eine eingetragene Marke, und EPSON Stylus ist eine Marke der SEIKO EPSON CORPORATION. Microsoft und Windows sind eingetragene Marken der Microsoft Corporation.
  • Seite 2: Inhaltsverzeichnis

    Perforationsränder abtrennen ......1-9 EPSON Photo Paper lagern ......1-11 EPSON Photo Paper (Papierrolle) .
  • Seite 3 Drucker-Utilities verwenden......2-29 EPSON Status Monitor 3......2-30 Düsentest.
  • Seite 4 EPSON Spool Manager ........3-4 EPSON Status Monitor 3 ....... . . 3-5 EPSON Status Monitor 3 aufrufen .
  • Seite 5 EPSON Monitor3 aufrufen ......5-5 Druckaufträge mit EPSON Monitor3 verwalten ..5-6 Priorität von Druckaufträgen ändern .
  • Seite 6 Fehleranzeigen........9-3 EPSON Status Monitor 3 ......9-5 Druckertest (Statusblatt).
  • Seite 7 Kapitel 10 Optionen und Verbrauchsmaterialien Optionen..........10-2 Verbrauchsmaterialien .
  • Seite 8: Bauteile Und Funktionen Des Druckers

    Bauteile und Funktionen des Druckers Drucker auspacken Zum Lieferumfang gehören eine CD-ROM mit der Druckersoft- ware sowie die unten abgebildeten Teile. Überprüfen Sie beim Auspacken, ob alle Teile vorhanden und unbeschädigt sind. Drucker Papierstütze Netzkabel Tintenpatronen Für manche Bestimmungsorte wird der Drucker mit angeschlos- senem Netzkabel geliefert.
  • Seite 9: Bauteile Des Druckers Und Bedienfeldfunktionen

    Bauteile des Druckers und Bedienfeldfunktionen Papierstütze Druckerabdeckung Papierführungs- schienen Papierausgabe- fach Papierfach Verlängerung der Papierablage Arretierbügel der Tintenpatronen Druckkopf Papierstärkehebel Taste zum Austauschen der Bedienfeld Tintenpatrone Bauteile und Funktionen des Druckers...
  • Seite 10 Tasten Taste Funktion Schaltet den Drucker ein bzw. aus. Löscht den Inhalt des Druckerspeichers, wenn sie bei einge- Netzschalter schaltetem Drucker zweimal gedrückt wird. Zieht Papier ein bzw. gibt es aus, wenn sie gedrückt und innerhalb von 2 Sekunden wieder losgelassen wird. Papier Setzt einen wegen Papiermangel unterbrochenen Druckvor- gang fort, nachdem neues Papier eingelegt wurde.
  • Seite 11: Sicherheitshinweise

    Sicherheitshinweise Wichtige Sicherheitshinweise Lesen Sie vor Inbetriebnahme des Druckers die folgenden Hin- weise zu Ihrer eigenen Sicherheit sowie zur Betriebssicherheit des Geräts genau durch. Beachten Sie alle auf dem Drucker ange- brachten Warnungen und Hinweise. Achten Sie darauf, daß die Lüftungsöffnungen am Drucker- gehäuse stets freigehalten werden.
  • Seite 12: Vorsichtsmaßnahmen

    Bei Verwendung eines Verlängerungskabels ist darauf zu achten, daß der Gesamt-Nennstromwert aller Geräte weder die zulässige Ampererate des Verlängerungskabels noch die zulässige Ampererate der Steckdose überschreitet. Mit Ausnahme der ausdrücklich im Handbuch angegebenen Handgriffe sollten Sie niemals versuchen, das Gerät selbst zu reparieren.
  • Seite 13: Zum Umgang Mit Tintenpatronen

    Schalten Sie den Drucker stets am Netzschalter P aus. Wenn diese Taste gedrückt wird, blinkt die Anzeige P kurz auf und erlischt dann. Schalten Sie die Stromversorgung zum Drucker erst ab, wenn die Anzeige P erloschen ist. Stellen Sie sicher, daß sich der Druckkopf vor dem Transport des Druckers in der Abdeckposition (rechts außen) befindet und daß...
  • Seite 14: Zum Standort Des Druckers

    Nehmen Sie eine Tintenpatrone nicht auseinander. Dadurch wird möglicherweise der Druckkopf beschädigt. Beim schnellen Wechsel von (niedriger) Lagerungstempera- tur zu Zimmertemperatur darf die Patrone mindestens drei Stunden lang nicht eingesetzt werden. Lagern Sie Tintenpatronen kühl und dunkel. Der Chip der Tintenpatrone enthält viele patronenspezifische Informationen wie z.B.
  • Seite 15: Energy Star-Kompatibilität

    Stellen Sie den Drucker so auf, daß eine ausreichende Luftzu- fuhr gewährleistet ist. Stellen Sie den Drucker so auf, daß der Netzstecker jederzeit problemlos aus der Steckdose gezogen werden kann. NERGY TAR-Kompatibilität EPSON, als Partner von NERGY TAR, bestä- tigt, daß dieses Produkt den NERGY TAR- Richtlinien zur effizienten Energienutzung entspricht.
  • Seite 16 Perforationsränder abtrennen ......1-9 EPSON Photo Paper lagern ......1-11 EPSON Photo Paper (Papierrolle) .
  • Seite 17: Kapitel 1 Umgang Mit Papier

    Normalpapier einlegen Gehen Sie folgendermaßen vor, um Normalpapier in den Drucker einzulegen: 1. Klappen Sie das Papierausgabefach an der Vorderseite des Druckers herunter und ziehen Sie die Verlängerung des Pa- pierausgabefachs bis zum Anschlag heraus. Schieben Sie an- schließend die linke Papierführungsschiene nach links, so daß...
  • Seite 18: Spezialpapier Und Andere Druckmedien Einlegen

    Eine noch bessere Druckqualität wird jedoch auf beschichtetem Papier und Glanzfilm erzielt, weil diese Druckme- dien weniger Tinte absorbieren. Die von EPSON erhältlichen speziellen Druckmedien sind opti- mal für die Verwendung in EPSON-Tintenstrahldruckern und gewährleisten Ausdrucke in höchster Qualität. Eine vollständige Liste dieser speziellen Druckmedien finden Sie unter “Spezielle...
  • Seite 19 Achten Sie darauf, daß der Papierstapel die Pfeilmarkierung an der linken Papierführungsschiene nicht überschreitet. Die folgenden Hinweise betreffen das Fassungsvermögen des Papierfachs für spezielle EPSON-Druckmedien. 360 dpi Ink Jet Paper und Bis zur Pfeilmarkierung an der linken Papier- Photo Quality Ink Jet führungsschiene.
  • Seite 20 Wenn Sie Photo Quality Glossy Paper, Folien oder Premium Glossy Photo Paper verwenden, nehmen Sie jedes Blatt sofort nach dem Druckvorgang einzeln aus dem Papierausgabefach. Glätten Sie gewelltes Papier, ehe Sie es einlegen. Ausdrucke auf gewelltem Papier können verschmieren, besonders dann, wenn der druckbare Bereich mit der Einstellung Maximal erweitert wurde.
  • Seite 21: Reinigungsblätter Für Spezielle Druckmedien

    Einlegen ein wenig in Gegenrichtung. Stellen Sie außerdem den Papierstärkehebel in die Position “+”. Reinigungsblätter für spezielle Druckmedien Reinigungsblätter, die mit den speziellen EPSON-Druckmedien geliefert werden, dürfen nicht für diesen Drucker verwendet werden. Diese Art der Reinigung ist bei diesem Druckermodell nicht erforderlich.
  • Seite 22: Briefumschläge Einlegen

    Briefumschläge einlegen Beachten Sie folgende Hinweise beim Bedrucken von Briefumschlägen: Sie können maximal 10 Briefumschläge in das Papierfach einlegen. Hinweis: Falzung und Stärke von Briefumschlägen sind sehr unterschiedlich. Wenn der Umschlagstapel höher als 10 mm ist, drücken Sie vor dem Einlegen jeden Umschlag flach.
  • Seite 23: Epson Photo Paper (4 X 6 Zoll, 200 X 300 Mm)

    Sie verknittern möglicherweise beim Transport im Drucker. Wählen Sie Normalpapier als Medium-Einstellung im Drukkertreiber. EPSON Photo Paper (4 x 6 Zoll, 200 x 300 mm) EPSON Photo Paper (S041134, S041254) hat perforierte Ränder, die Sie abtrennen können. Die ausgedruckten Bilder haben dann ein Format von 4 x 6 Zoll (102 x 152 mm) bzw.
  • Seite 24: Perforationsränder Abtrennen

    Verwenden Sie nur glattes, unbeschädigtes Papier. Falls das Papier oder das Schutzblatt gewellt ist, glätten Sie es, um Probleme bei der Papierzuführung zu vermeiden. Legen Sie das mitgelieferte Zuführungsschutzblatt immer unter den Stapel Photo Papier. Passen Sie jedoch auf, daß es nicht bedruckt wird.
  • Seite 25 Sie können die Ränder auch an den Perforationslinien abschneiden. Hinweis: Denken Sie daran, daß Sie beim Abtrennen der Perforationsränder möglicherweise die Bildränder abschneiden. Siehe Bild unten. 4 x 6 Zoll 17 mm nach dem Abtrennen 6 mm Druckbildgröße 3 mm 3 mm 6 mm 1-10...
  • Seite 26: Epson Photo Paper Lagern

    Druckbildgröße 5 mm 5 mm 19 mm EPSON Photo Paper lagern Beachten Sie folgendes, wenn Sie Photo Paper lagern: Bewahren Sie den Papiervorrat immer in der Originalverpak- kung auf. Lagern Sie das Papier nicht an Orten, wo es hohen Temperaturen, Feuchtigkeit oder direktem Sonnenlicht aus- gesetzt wäre.
  • Seite 27: Epson Photo Paper (Papierrolle)

    EPSON Photo Paper (Papierrolle) EPSON Photo Paper ist auch im Rollenformat erhältlich, das sich besonders zum Drucken von Banner-Seiten eignet. EPSON emp- fiehlt zum Einlegen der Papierrolle den Rollenpapier- halter . Sie können die Papierrolle allerdings auch selbst auf die gewünschte Größe zuschneiden und jedes Blatt einzeln in das Papierfach des Druckers einlegen.
  • Seite 28: Rollenpapierhalter Verwenden

    Rollenpapierhalter verwenden Soll Endlospapier direkt von der Papierrolle in den Drucker geführt werden, benötigen Sie den Rollenpapierhalter. Die Photo Paper-Rolle vorbereiten Vor jedem Druckvorgang müssen Sie das Papier stets wie unten beschrieben vorbereiten. 1. Die Papierkanten müssen senkrecht und sauber geschnitten sein.
  • Seite 29 2. Rollen Sie das Papier in umgekehrter Richtung, so daß es sich nicht mehr wellt. Verwenden Sie den mit dem Rollenpapier- halter gelieferten Schutzfilm oder ein dünnes Heft, z.B. die Schnellstartanleitung, um das Papier darin zu rollen. Die Photo Paper-Rolle einlegen Gehen Sie folgendermaßen vor, um den optionalen Rollenpapier- halter zu befestigen und die Photo Paper-Rolle einzulegen.
  • Seite 30 2. Nehmen Sie die Papierstütze ab. 3. Befestigen Sie den Rollenpapierhalter im Schlitz hinten am Papierfach, in dem die Papierstütze befestigt war. Hinweis: Die Markierungen R und L am Rollenpapierhalter müssen mit denen des Druckers übereinstimmen. 1-15 Umgang mit Papier...
  • Seite 31 4. Schieben Sie die Photo Paper-Rolle auf die Spindel, und set- zen Sie die Spindel in den Rollenpapierhalter ein. Achten Sie auf die korrekte Ausrichtung der Spindel. 5. Führen Sie das Papierende vorsichtig in den Drucker ein. Schieben Sie es soweit wie möglich bündig an der rechten Papierführung in den Drucker.
  • Seite 32 Sie können es neu einlegen. Die Papierrolle ist jetzt eingelegt. Als nächstes richten Sie den Druckertreiber ein und führen einen Probedruck aus. Nähere Informationen zum Einrichten des Druckertreibers erhalten Sie im Abschnitt “EPSON Photo Paper (Rollenpapier) bedrucken” auf Seite 1-21. 1-17 Umgang mit Papier...
  • Seite 33: Zugeschnittenes Rollenpapier Verwenden

    Zugeschnittenes Rollenpapier verwenden Rollenpapier kann auch ohne den Rollenpapierhalter eingelegt werden. Allerdings muß ohne Rollenpapierhalter das Papier vor dem Einlegen in das Papierfach in Einzelblätter der entsprechen- den Größe geschnitten werden. Rollenpapierblätter zurechtschneiden Schneiden Sie das Rollenpapier wie unten beschrieben in Einzelblätter.
  • Seite 34 Achtung: Verwenden Sie immer ein Dreieck, Lineal oder anderes Hilfs- mittel, um das Papier senkrecht zu schneiden. Diagonal geschnittenes Papier verursacht möglicherweise Probleme bei der Papierzufuhr. 2. Rollen Sie das Papier in umgekehrter Richtung, so daß es sich nicht mehr wellt. Verwenden Sie den mit dem Rollenpapier- halter gelieferten Schutzfilm oder ein dünnes Heft, z.B.
  • Seite 35 2. Nehmen Sie die Papierstütze ab. 3. Legen Sie das Papier in das Papierfach ein, und verschieben Sie die linke Papierführungsschiene bis zur linken Papierkante. 4. Achten Sie beim Einlegen des Einzelblatts darauf, daß das Papier nicht verrutscht, während Sie die Taste E drücken. Sobald das Blatt eingelegt ist, können Sie sofort drucken.
  • Seite 36: Epson Photo Paper (Rollenpapier) Bedrucken

    Das Rollenpapierblatt ist jetzt in den Drucker eingelegt. Als näch- stes richten Sie den Druckertreiber ein und führen einen Probe- druck aus. Nähere Informationen zum Einrichten des Druckertreibers erhalten Sie im Abschnitt “EPSON Photo Paper (Rollenpapier) bedrucken” auf Seite 1-21. EPSON Photo Paper (Rollenpapier) bedrucken Nachdem Sie das Rollenpapier vorbereitet und in den Drucker eingelegt haben, müssen Sie vor dem Drucken erst noch den...
  • Seite 37 Wenn Rollenpapier als Papierzufuhr gewählt ist, bleibt rechts und links am Papier ein Rand von jeweils 3 mm frei. Zwischen einzelnen Druckaufträgen wird ein Rand von 36 mm eingefügt. Der Rand über den gedruckten Daten beträgt 20 mm. Drücken Sie nach dem Drucken einmal die Taste E, um eine Schnittmarkierung etwa 12 mm unterhalb der gedruckten Da- ten zu drucken.
  • Seite 38 Unter Windows Hinweis: Beim Bedrucken von Rollenpapier können Sie die Funktionen Seitenfolge oder Um 180 ° drehen nicht nutzen. Wählen Sie Maximal oder Zentriert als Einstellung für den druckbaren Be- reich, oder verwenden Sie die Funktionen in der Registerkarte Layout. Wählen Sie im Druckertreiber nicht PhotoEnhance, da dies zwischen Seitengrenzen zu einem versetzten Druckbereich führen kann.
  • Seite 39 3. Klicken Sie auf die Registerkarte Papier, und wählen Sie die gewünschte Papierzufuhr sowie das gewünschte Format aus. Papierzufuhr Rollenpapier Ein 3 mm breiter Rand wird auf beiden Seiten des Papiers eingestellt. Rollenpapier Wählen Sie diese Einstellung für Rollen- [Ohne Ränder] papier mit einer Breite von 89 oder 100 mm.
  • Seite 40: Optionen

    Papierformat Wählen Sie eine vordefinierte Papier- oder Seitengröße aus der Liste oder erstellen Sie eine benutzerdefinierte Größe. Seitenformat Überschreiten Druckdaten den Bereich der vordefinierten Papier- oder Seitengröße, werden diese auf zusätzlichen Seiten auf dem Rollenpapier gedruckt. Zwischen den ein- zelnen Seiten eines Druckauftrags erfolgt eine Randzugabe von 36 mm, wenn Sie die Taste E drücken.
  • Seite 41 Einzelblattmodus Wählen Sie diesen Modus, wenn Sie die Druckdaten für mehrere Seiten auf einzelnen Blätter und nicht auf Endlospapier ausdrucken möchten. Durch Mar- kieren dieses Kontrollkästchens wird das Kontroll- kästchen Seitenrahmen drucken aktiviert. Rollenpapier sparen Aktivieren Sie dieses Kontrollkästchen, wenn nach dem Druck kein Papiervorschub erfolgen soll.
  • Seite 42 Seitengrenzen zu einem versetzten Druckbereich führen kann. Nach dem Einlegen des Rollenpapiers gehen Sie folgendermaßen vor, um den Drucker zu konfigurieren. Stellen Sie zuerst sicher, daß in der Auswahl des Apple-Menüs der Stylus Photo 870 ausgewählt ist. 1. Öffnen Sie die zu druckende Datei. 1-27...
  • Seite 43 2. Rufen Sie den Druckertreiber auf. Hinweis: Bei vielen Anwendungen wird durch Auswählen des Befehls zum Einrichten einer Seite oder zum Drucken im Menü Datei oder Ablage der Druckertreiber aufgerufen. 3. Wählen Sie die gewünschte Papierquelle und das passende Papierformat. Sie können entweder ein vordefiniertes oder ein benutzerdefiniertes Papierformat wählen.
  • Seite 44 4. Nehmen Sie gegebenenfalls weitere Einstellungen vor. De- taillierte Informationen erhalten Sie in der folgenden Tabelle. Klicken Sie abschließend in das Feld OK. Banner Wählen Sie diesen Modus, um Druckdaten für meh- rere Seiten nicht als einzelne Blätter, sondern fort- laufend auf dem Rollenpapier auszudrucken.
  • Seite 45 5. Wählen Sie Drucken im Menü Datei oder Ablage, um das Dialogfenster zum Drucken anzuzeigen. 6. Wählen Sie Photo Paper als Druckmedium, und klicken Sie danach in das Feld Drucken. Hinweis: Stellen Sie vor dem Drucken sicher, daß für den Druckauftrag noch ausreichend Rollenpapier vorhanden ist.
  • Seite 46: Rollenpapier Aus Dem Drucker Entfernen

    Schieben Sie die Papierführungsschiene bündig an den linken Papierrand. Hinweis: Klicken Sie auf Manuell, um das Druckmenü Ihrer Anwen- dung zu öffnen bzw. um weitere Einstellungen vorzunehmen. Wenn Sie auf das Vorschausymbol klicken, ändert sich das Feld Drucken zu Vorschau. Klicken Sie in das Feld Vorschau, um eine Vorschau des Ausdrucks zu erhalten.
  • Seite 47 Ausdruck möglicherweise beschädigt. Schneiden Sie nicht vor der Markierung (zum Drucker hin). Dies verursacht mög- licherweise Probleme beim Papiereinzug. Hinweis: EPSON empfiehlt, ein Dreieck, Lineal oder anderes Hilfsmittel zu benutzen, um das Rollenende senkrecht zu schneiden. Diagonal geschnittenes Papier verursacht möglicherweise Probleme bei der Papierzufuhr.
  • Seite 48: Epson Photo Paper (Rollenpapier) Lagern

    Schritt gegebenenfalls. 4. Entfernen Sie das Papier vorsichtig. Das Dokument ist jetzt fertig ausgedruckt. EPSON Photo Paper (Rollenpapier) lagern Beachten Sie folgendes, wenn Sie Rollenpapier lagern: Bewahren Sie den Papiervorrat immer in der Originalverpak- kung auf. Lagern Sie das Papier nicht an Orten, wo es hohen Temperaturen, Feuchtigkeit oder direktem Sonnenlicht aus- gesetzt wäre.
  • Seite 49: Zwischen Rollenpapier Und Einzelblättern Wechseln

    Zwischen Rollenpapier und Einzelblättern wechseln Um nach dem Bedrucken von Rollenpapier wieder Einzelblätter zu bedrucken, gehen Sie folgendermaßen vor: 1. Entfernen Sie die Papierrolle und die Spindel vom Rollenpa- pierhalter. Der Rollenpapierhalter selbst muß nicht entfernt werden. Hinweis: Die Spindel kann auf dem Rollenpapierhalter bleiben, wenn die Papier- stütze angebracht wird.
  • Seite 50 Drucker-Utilities verwenden ......2-29 EPSON Status Monitor 3 ......2-30 Düsentest .
  • Seite 51: Einführung Zur Druckersoftware

    Einführung zur Druckersoftware Zum Lieferumfang des Druckers gehört die Druckersoftware, die aus einem Druckertreiber sowie Drucker-Utilities besteht. Über die im Druckertreiber verfügbaren Einstellungen läßt sich der Betrieb des Druckers optimal an die jeweiligen Anforderungen anpassen. Mit den Drucker-Utilities können Sie den Drucker überprüfen, um einen optimalen Betriebszustand zu erhalten.
  • Seite 52: Druckereinstellungen Ändern

    Aus Windows-Anwendungen 1. Wählen Sie Drucken oder Drucker einrichten im Menü Datei. 2. Klicken Sie im angezeigten Dialogfeld auf Drucker, Einrich- ten, Optionen oder Eigenschaften. (Abhängig von Ihrer Anwendung, müssen Sie möglicherweise eine Kombination dieser Schaltflächen anklicken.) Der Druckertreiber wird geöffnet.
  • Seite 53: Druckmedium Einstellen

    Die Modus-Einstellungen in der Registerkarte Haupteinstellun- gen bieten Ihnen vier Steuerungsmöglichkeiten für den Drucker- treiber, die nachfolgend näher beschrieben werden. Automatisch Die schnellste und einfachste Methode, einen Druckauf- trag zu starten. Informationen erhalten Sie im Abschnitt “Automatischer Modus” auf Seite 2-7. PhotoEnhance In diesem Modus verfügen Sie über zahlreiche Bildkor- rektureinstellungen speziell für Fotos.
  • Seite 54 EPSON Photo Quality Self Adhesive Sheet (A4) S041106 EPSON Ink Jet Note Cards A6 (mit Briefumschlägen) S041147 EPSON Ink Jet Greeting Cards 5 x 8" (mit Briefumschlägen) S041148 EPSON Ink Jet Greeting Cards 8 x 10" (mit Briefumschlägen) S041149 Druckersoftware für Windows...
  • Seite 55 EPSON Photo Paper (100 × 150 mm) S041255 EPSON Photo Paper (200 × 300 mm) S041254 EPSON Photo Paper (89 mm × 7 m) S041281 EPSON Photo Paper (100 mm × 8 m) S041279 EPSON Photo Paper (210 mm × 10 m) S041280 EPSON Panoramic Photo Paper (210 ×...
  • Seite 56: Automatischer Modus

    Automatischer Modus Wenn die Option Automatisch als Modus-Einstellung in der Registerkarte Haupteinstellungen aktiviert ist, nimmt der Druk- kertreiber alle weiteren Einstellungen für den Ausdruck entspre- chend den Einstellungen für Druckmedium und Farbe vor. Aktivieren Sie zum Festlegen der Farbeinstellung das Options- feld Farbe, um Farbdrucke zu erzeugen, bzw.
  • Seite 57: Photoenhance-Modus

    Die Einstellungen für Papierformat und Seitenlayout der meisten Windows-Anwendungen überschreiben ähnliche Einstellungen, die im Druckertreiber vorgenommen wurden. Sollte dies bei Ihrer Anwendung jedoch nicht der Fall sein, überprüfen Sie die Einstel- lungen in der Registerkarte Papier des Druckertreibers. PhotoEnhance-Modus Die Option PhotoEnhance stellt verschiedene Bildkorrekturein- stellungen zur Verfügung, die Sie zum Ausdrucken von Fotos anwenden können.
  • Seite 58 Drucken Sie nicht im PhotoEnhance-Modus, wenn Rollenpapier in der Registerkarte Papier als Papierzufuhr ausgewählt ist. Folgende Einstellungen stehen zur Auswahl: Standardbildkorrektur für die meisten Fotos. Versuchen Standard Sie es zuerst mit dieser Einstellung. Personen Am besten für Personenaufnahmen. Natur Besonders geeignet für Aufnahmen im Freien, mit Motiven wie z.B.
  • Seite 59: Manueller Modus

    Manueller Modus Der manuelle Modus bietet Voreinstellungen zum Drucken von Text und Grafiken sowie zum Anwenden einer Farbabstim- mungsmethode an. Außerdem können Sie eigene Einstellungen vornehmen und speichern. Nähere Informationen erhalten Sie im Abschnitt “Erweiterte Einstellungen” auf Seite 2-11. Folgende vordefinierte Einstellungen stehen zur Auswahl: Text/Grafik Geeignet zum Drucken von Präsentations- dokumenten, die Geschäftsgrafiken und Dia-...
  • Seite 60: Erweiterte Einstellungen

    Gehen Sie folgendermaßen vor, um eine Benutzereinstellung auszuwählen: 1. Wählen Sie Manuell als Modus in der Registerkarte Haupteinstellungen. 2. Klicken Sie im Listenfeld, um es zu öffnen, und wählen Sie anschließend die geeignete Einstellung für den zu drucken- den Dokument- bzw. Bildtyp aus. 3.
  • Seite 61 Hinweis: Die Bildschirmanzeigen, die bei dieser Vorgehensweise angezeigt wer- den, gelten für Windows 95 und 98. Die Darstellung für Windows NT 4.0 unterscheidet sich nur unwesentlich. 1. Wählen Sie die Option Manuell in der Registerkarte Haupt- einstellungen, und klicken Sie anschließend auf die Schalt- fläche Einstellungen.
  • Seite 62 Hinweis: Die Einstellung PhotoEnhance unter Farbmanagement betrifft nur Bilder, keinen Text und keine Grafiken. Wenn beispielsweise in der Liste Farbton (verfügbar, wenn Photo- Enhance ausgewählt wurde) die Option Monochrom aus- gewählt ist, werden nur die im Dokument enthaltenen Bilder schwarzweiß gedruckt. Farbiger Text oder farbige Grafiken im gleichen Dokument werden weiterhin farbig ausgedruckt.
  • Seite 63 Hinweis: Die Namen der von EPSON vorgegebenen Einstellungen können nicht für Benutzereinstellungen übernommen werden. Die von EPSON vorgegebenen Einstellungen können nicht aus der Liste der Benutzereinstellungen gelöscht werden. Um eine Einstellung aus der Liste Benutzereinstellungen zu löschen, markieren Sie den Namen der Einstellung im Dialogfeld Benutzerdefinierte Einstellungen und klicken anschließend auf...
  • Seite 64: Druckstil Ändern

    Gespeicherte Einstellungen verwenden Um eine gespeicherte Einstellung auszuwählen, klicken Sie auf die Schaltfläche Manuell in der Registerkarte Haupteinstellun- gen. Wählen Sie anschließend die gewünschte Einstellung in der Liste Benutzereinstellungen rechts von der Schaltfläche Einstellungen aus. Wenn Sie die Einstellung für Medium oder Farbe ändern, während eine benutzerdefinierte Einstellung in der Liste der Benutzereinstellungen ausgewählt ist, erhält die in der Liste angezeigte Auswahl wieder die Bezeichnung Benutzereinstel-...
  • Seite 65: Einstellungen In Der Registerkarte Papier

    Einstellungen in der Registerkarte Papier Benutzen Sie die Registerkarte Papier, um das Papierformat zu ändern, die Kopienanzahl und andere Parameter für Kopien festzulegen, die Papierausrichtung zu bestimmen und den Druckbereich anzupassen. Die verfügbaren Einstellungen variieren, je nachdem, ob Auto- matische Zufuhr oder eine der Optionen für Rollenpapier als Papierzufuhr eingestellt ist.
  • Seite 66: In Der Registerkarte Papier Können Sie Folgende Einstellungen Vornehmen

    Wenn Sie eine der Optionen für Rollenpapier als Papierzufuhr wählen, wird der Treiber wie folgt angezeigt. In der Registerkarte Papier können Sie folgende Einstellungen vornehmen: Papierzufuhr Wählen Sie die zu verwendende Papierzufuhr aus folgen- den Möglichkeiten. Automatische Zufuhr: Wählen Sie diese Option beim Druck auf Normalpapier. Rollenpapier: Wählen Sie diese Option beim Druck auf Rollenpapier.
  • Seite 67 Kopien Geben Sie an, wieviel Kopien gedruckt werden sollen. Wenn Sie Sortieren wählen, wird immer jeweils ein kom- pletter Satz gedruckt. Die Option Seitenfolge ändert die Druckreihenfolge der Dokumentseiten. Ausrichtung Wählen Sie zwischen Hochformat und Querformat für die Ausrichtung der gedruckten Seite. Wenn Sie im unte- ren Bereich der Seite drucken möchten, aktivieren Sie das Kontrollkästchen Um 180°...
  • Seite 68 Rollenpapier- Die Einstellungen für Rollenpapier sind nur verfügbar, Option wenn als Papierzufuhr Rollenpapier oder Rollenpapier [ohne Ränder] ausgewählt ist. Wenn Automatische Zu- fuhr ausgewählt ist, sind diese Funktionen nicht verfügbar. Folgende Einstellungen stehen zur Verfügung: Banner-Modus: Wählen Sie diesen Modus, um Druckdaten für mehrere Seiten nicht als einzelne Blätter, sondern fortlaufend auf dem Rollenpapier auszudrucken.
  • Seite 69: Dokument An Das Papierformat Anpassen

    Dokument an das Papierformat anpassen Verwenden Sie die Optionen für skalierten Druck in der Register- karte Layout, um das Dokument an das eingelegte Papierformat anzupassen. Folgende Einstellungen stehen zur Auswahl: Normal Druckt die Dokumente im Originalformat aus. Passend auf Vergrößert bzw. verkleinert Dokumente proportio- Seite nal auf das Papierformat, das Sie in der Liste Papierformat in der Registerkarte Papier ausge-...
  • Seite 70: Zwei Bzw. Vier Seiten Auf Einem Blatt Drucken

    Zwei bzw. vier Seiten auf einem Blatt drucken Legen Sie in der Registerkarte Layout als Multi-Page-Einstellung die Option N-up fest, um auf einem Blatt jeweils zwei bzw. vier Dokumentseiten zu drucken. Nehmen Sie folgende Einstellungen vor, um mehrere Seiten auf einem Blatt zu drucken: 2 Seiten Druckt zwei bzw.
  • Seite 71: Poster Drucken

    Poster drucken Dazu wird die Dokumentseite so vergrößert, daß sie auf 4, 9 bzw. 16 Blätter gedruckt werden muß. Wählen Sie als Multi-Page- Einstellung Poster aus, um ein Bild im Posterformat auszudrukken. Klicken Sie zum Anpassen des Posterdrucks auf die Schaltfläche Postereinstellungen Einstellungen.
  • Seite 72: Wasserzeichen Auf Einem Dokument Drucken

    Darin können Sie folgende Einstellungen vornehmen: Überlappende Die Bilder überlappen einander ein wenig, so daß sie Bereiche sich präziser ausrichten lassen. Schnittmarkie- Druckt Umrandungslinien auf den Bildern, die Ihnen rungen drucken beim Zurechtschneiden der Seiten helfen. Sollen nur bestimmte Seiten und nicht das gesamte Poster ausge- druckt werden, markieren Sie die nicht zu druckenden Teile.
  • Seite 73 Klicken Sie auf die Schaltfläche Benutzerdefiniert. Das folgende Dialogfeld wird angezeigt: Wasserzeichen anhand eines Bildes erstellen: 1. Wählen Sie BMP. 2. Klicken Sie auf die Schaltfläche Suchen, wählen Sie die ge- wünschte Bitmap-Datei, und klicken Sie anschließend auf 3. Geben Sie in das Feld Wasserzeichen einen Namen für das Wasserzeichen ein, und klicken Sie auf Speichern.
  • Seite 74 3. Geben Sie zum Ändern des Namens im Feld Name einen neuen Namen ein, und klicken Sie auf Speichern. Anschlie- ßend klicken Sie auf OK, um zur Registerkarte Layout zurückzukehren. Einstellungen für Wasserzeichen vornehmen: 1. Klicken Sie auf die Schaltfläche Wasserzeichen Einstellun- gen.
  • Seite 75: Druckvorschau

    Druckvorschau Aktivieren Sie in der Registerkarte Haupteinstellungen das Kon- trollkästchen Druckvorschau, um eine Vorschau des zu druk- kenden Dokuments zu erhalten. Dadurch wird auf den Befehl Drucken hin zunächst das Vor- schaufenster geöffnet. 2-26 Druckersoftware für Windows...
  • Seite 76 Im Druckvorschau-Fenster befinden sich mehrere Symbol- schaltflächen, mit denen Sie folgendes ausführen können: Drag & Drop Mit dieser Funktion können Sie Wasserzei- chen markieren und verschieben. Zoom Diese Funktion verkleinert oder vergrößert die Vorschauansicht. An Bildschirm Mit dieser Option wird die Größe der Vor- anpassen schauansicht angepaßt, so daß...
  • Seite 77 Im Vorschaudokument können Sie: einzelne Seiten auswählen und betrachten, die Vorschaudarstellung vergrößern bzw. verkleinern, eine bzw. alle Seiten zum Drucken auswählen, Wasserzeichen anwenden. Das ausgewählte Wasserzeichen erscheint im Vorschaubild. Nähere Informationen zur Anpas- sung von Wasserzeichen erhalten Sie im Abschnitt “Wasser- zeichen auf einem Dokument drucken”...
  • Seite 78: Drucker-Utilities Verwenden

    Drucker-Utilities verwenden Mit den EPSON-Drucker-Utilities können Sie den aktuellen Druckerstatus überprüfen und bestimmte Wartungseingriffe vom Computerbildschirm aus erledigen. Für Windows 95, 98 und NT 4.0 gibt es außerdem Utilities, mit denen der Druckerstatus überwacht werden kann. Die Schaltflächen zum Aufrufen der Utilities befinden sich in der Registerkarte Utility des Druckertreibers.
  • Seite 79: Epson Status Monitor 3

    Auch während eines Druckvorgangs dürfen Sie keinen Düsentest, keine Druckkopfreinigung und keine Druckkopfjustierung vorneh- men: Sie riskieren schlechte Druckresultate. EPSON Status Monitor 3 Status Monitor 3 liefert Statusinformationen, z.B. zum Füllstand der Tintenpatronen, und prüft auf Druckerfehler. Dieses Utility steht nur zur Verfügung, wenn die beiden folgen- den Bedingungen erfüllt sind:...
  • Seite 80: Druckkopfreinigung

    Druckkopfreinigung Dieses Utility dient zur Reinigung des Druckkopfes. Sie kann erforderlich sein, wenn sich die Druckqualität verschlechtert. Führen Sie erst einen Düsentest aus, um sich zu vergewissern, daß der Druckkopf tatsächlich gereinigt werden muß. Das Dü- sentest-Utility kann direkt über das Utility zur Druckkopfreini- gung aufgerufen werden.
  • Seite 81 Abhängig von der Konfiguration Ihres Systems, werden die im Dialogfeld Informationen zu Drucker und Optionen angezeig- ten Informationen entweder automatisch aktualisiert oder müs- sen manuell eingegeben werden. Wenn Sie durch eine Meldung im Fenster Aktuelle Einstellungen zum Eingeben von Einstellungen aufgefordert werden bzw. wenn Sie die Druckerkonfiguration ändern, nehmen Sie die erforderlichen manuellen Einstellungen folgendermaßen vor: 1.
  • Seite 82: Geschwindigkeit & Fortschritt

    Sie Schnelle Kopien. Fortschrittsbalken anzeigen Um den Status des Druckvorgangs zu überprüfen, wählen Sie Fortschrittsbalken anzeigen. EPSON-Druckeranschluß (nur für Windows 95 und 98) Um die Datenübertragung zu EPSON-Druckern zu beschleuni- gen, wählen Sie EPSON-Druckeranschluß. 2-33 Druckersoftware für Windows...
  • Seite 83: Überwachungsoptionen

    Beim Spoolen im RAW-Format ist es möglich, daß der Fort- schrittsbalken nicht den exakten Status des Druckvorgangs ausweist. Überwachungsoptionen Diese Schaltfläche öffnet das Dialogfeld Überwachungsoptio- nen, wo Sie Einstellungen für den EPSON Status Monitor 3 vornehmen können. Diese Einstellungen werden ausführlich im nächsten Abschnitt beschrieben. 2-34 Druckersoftware für Windows...
  • Seite 84: Sie Können Folgende Einstellungen Vornehmen

    Wählen Sie aus den angebotenen Symbolen eines aus, das anschließend in der Grafikdarstellung rechts angezeigt wird. Mit einem Mausklick auf das Verknüpfungs- symbol in der Taskleiste können Sie nun den EPSON Status Monitor 3 direkt aufrufen. Wenn dieses Kontrollkästchen aktiviert ist, kann ein freige-...
  • Seite 85: Informationen Über Die Online-Hilfe Erhalten

    Maustaste auf dieses klicken und anschließend die Direkthilfe wählen . Hilfe über das Windows-Startmenü aufrufen Klicken Sie auf Start, wählen Sie Programme und Epson (für Windows 95 und 98) oder EPSON-Drucker (für Windows NT 4.0). Klicken Sie anschließend auf Hilfe für EPSON Stylus Photo 870.
  • Seite 86: Druckgeschwindigkeit Erhöhen

    Druckgeschwindigkeit erhöhen Befolgen Sie die in diesem Abschnitt beschriebenen Schritte, um die Druckgeschwindigkeit des Druckers zu erhöhen. Allgemeine Hinweise Drucken in einer höheren Auflösung erfordert mehr Verarbei- tungszeit. Das gleiche gilt für Ausdrucke von Farbdokumenten, die aufgrund der viel größeren Datenmenge länger dauern als Schwarzweißausdrucke.
  • Seite 87 Druckqualität Niedriger Höher Register- Druckgeschwindigkeit Schneller Langsa- karte Ein- stellungen Druckertreiber- Qualität Sparmo- Foto Dialogfeld einstellungen dus, Einstellun- Normal Schnell Halbton Schnell Qualität Halbton Halbton Feinste De- tails Daten- Bildgröße Klein Groß – merkmale Auflösung Niedrig Hoch 2-38 Druckersoftware für Windows...
  • Seite 88 Die folgende Tabelle zeigt ausschließlich die Faktoren, die sich auf die Druckgeschwindigkeit auswirken. Druckgeschwindigkeit Schneller Langsa- Registerkar- te Einstellun- Druckertreiber- Farbe Mono- Farbe Dialogfeld einstellungen chrom Einstellun- gen, Registerkar- te Hauptein- stellungen Horizontal Dialogfeld spiegeln* Einstellun- Sortieren* Registerkar- te Papier Seitenfolge* Daten- Verschiedene...
  • Seite 89: Geschwindigkeit & Fortschritt

    Aktivieren Sie dieses Kontrollkästchen, um den Schnelldruck für mehrere Kopien zu verwenden. Dabei wird die Festplatte als Cache-Speicher benutzt. EPSON-Druckeranschluß (nur für Windows 95 und 98) Aktivieren Sie dieses Kontrollkästchen, um statt des Standard- druckeranschlusses von Windows den optimierten EPSON- Druckeranschluß...
  • Seite 90: Dma-Transfer Verwenden (Nur Für Windows 95 Und 98)

    Sie im Computerhandbuch nach, ob dieser über ECP-Unterstüt- zung und DMA-Übertragung verfügt. Um festzustellen, ob die Aktivierung des DMA-Transfers not- wendig ist, vergleichen Sie die Meldung unter dem Kontrollkäst- chen EPSON-Druckeranschluß mit dieser Tabelle. Befolgen Sie die empfohlene Vorgehensweise. Meldung Vorgehensweise Erhöhte Übertragungsge-...
  • Seite 91: Doppelklicken Sie Auf Das Symbol Anschlüsse (Com & Lpt)

    Meldung Vorgehensweise (keine Meldung) Der parallele Anschluß des Computers er- möglicht keinen DMA-Transfer. Wenn Sie je- doch den parallelen Anschluß im BIOS- Setup-Programm des Computers auf ECP oder Enhanced einstellen, können Sie mögli- cherweise DMA-Transfer verwenden. Hinwei- se finden Sie in Ihrem Computerhandbuch, oder fragen Sie beim Hersteller nach.
  • Seite 92 4. Wählen Sie die Registerkarte Ressourcen, und deaktivieren Sie das Kontrollkästchen Automatisch einstellen. Notieren Sie die Einstellungen für den E/A-Bereich, die in den Res- sourceneinstellungen angezeigt werden. 5. Wählen Sie in der Liste Einstellung basiert auf eine Basis- konfiguration, deren E/A-Bereich mit den notierten Werten übereinstimmt.
  • Seite 93: Anschlußkonfiguration (Nur Windows Nt 4.0)

    Hinweis: Bei einigen Computern läßt sich der DMA-Transfer möglicherweise nicht verwenden, auch wenn Sie die angegebenen Einstellungen vorge- nommen haben. Erkundigen Sie sich beim Computerhersteller nach den DMA-Transfermöglichkeiten für Ihren Computer. Anschlußkonfiguration (nur Windows NT 4.0) Hinweis: Anschlußeinstellungen für Windows NT 4.0 sind sehr kompliziert und sollten nur von einer erfahrenen Person mit Administratorrechten durchgeführt werden.
  • Seite 94 Um das Dialogfeld Anschlußkonfiguration zu öffnen, klicken Sie auf Start, wählen Sie Einstellungen, und klicken Sie auf Drucker. Wählen Sie Ihren Drucker aus, und wählen Sie anschlie- ßend den Befehl Eigenschaften im Menü Datei. Der Druckertrei- ber wird geöffnet. Klicken Sie auf den Tab Anschlüsse und danach auf die Schaltfläche Anschluß...
  • Seite 95 Hinweis: Wenn der Drucker an LPT1 angeschlossen ist, kann nur LPT1 gewählt werden. Ressourceneinstellungen (IRQ und DMA) Wenn Sie den Drucker an LPT2 oder LPT3 angeschlossen haben, können Sie die Druckgeschwindigkeit erhöhen, indem Sie Ein- stellungen für IRQ und DMA vornehmen. Geben Sie dieselben Konfigurationsnummern für IRQ und DMA ein, die für die Er- weiterungskarte gelten.
  • Seite 96: Druckerstatus Überprüfen Und Druckaufträge Verwalten Unter Windows

    Fortschrittsbalken........3-2 EPSON Spool Manager ........3-4 EPSON Status Monitor 3.
  • Seite 97: Fortschrittsbalken

    Fortschrittsbalken Sobald ein Druckauftrag vorliegt, erscheint der Fortschrittsbal- ken am Bildschirm. Der Fortschrittsbalken liefert Informationen zum Status des ak- tuellen Druckauftrags und zum Druckerstatus, wenn eine bidi- rektionale Kommunikation zwischen Drucker und Computer besteht. Außerdem werden hier sowohl Tips zur Verbesserung der Druckqualität als auch Fehlermeldungen angezeigt.
  • Seite 98 Tintenpatrone fast oder völlig leer ist, erscheint unter dem Text- feld die Schaltfläche Wie Sie. Klicken Sie auf Wie Sie, so erhalten Sie vom EPSON Status Monitor 3 Anweisungen zum Austau- schen der Tintenpatrone. Druckerstatus überprüfen und Druckaufträge verwalten unter Windows...
  • Seite 99: Epson Spool Manager

    Der EPSON Spool Manager ist für Windows NT nicht verfügbar. Nachdem Sie einen Druckauftrag erteilt haben, erscheint das Symbol für den EPSON Stylus Photo 870 auf der Taskleiste. Klicken Sie auf dieses Symbol, um den EPSON Spool Manager zu öffnen. Der Spool Manager zeigt Ihnen Statusinformationen zu den Druckaufträgen, die an den Drucker gegangen sind.
  • Seite 100: Epson Status Monitor 3 Aufrufen

    Der EPSON Status Monitor 3 zeigt ausführliche Informationen zum Druckerstatus an. Hinweis: Lesen Sie die Readme-Datei zum EPSON Status Monitor 3, ehe Sie das Programm verwenden. Um die Datei zu öffnen, klicken Sie auf Start, zeigen Sie auf Programme und auf EPSON bzw. EPSON-Drucker, und klicken Sie anschließend auf EPSON Stylus Photo 870...
  • Seite 101: Informationen Im Epson Status Monitor 3 Anzeigen

    Wie Sie. Klicken auf Wie Sie zeigt Anweisungen zum Aus- tauschen der Tintenpatrone an und bewegt den Druckkopf in die Austauschposition. Tintenstand: EPSON Status Monitor 3 stellt den aktuellen Füllstand in den Patronen grafisch dar. Hinweis: Wenn Sie eine Light Capacity-Tintenpatrone installieren, zeigt die Tintenstandsanzeige nur eine halbe Füllung an.
  • Seite 102 Drucker-Utilities verwenden ......4-27 EPSON StatusMonitor ......4-27 Düsentest .
  • Seite 103: Einführung Zur Druckersoftware

    Einführung zur Druckersoftware Zum Lieferumfang des Druckers gehört die Druckersoftware, die aus einem Druckertreiber sowie Drucker-Utilities besteht. Über die im Druckertreiber verfügbaren Einstellungen läßt sich der Betrieb des Druckers optimal an die jeweiligen Anforderungen anpassen. Mit den Drucker-Utilities können Sie den Drucker überprüfen, um einen optimalen Betriebszustand zu erhalten.
  • Seite 104 Die Emulation-Einstellungen im Dialogfenster Drucken bieten Ihnen vier Steuerungsmöglichkeiten für den Druckertreiber wie, unten erklärt. Automatisch Die schnellste und einfachste Methode, einen Druckauftrag zu starten. Informationen erhal- ten Sie im Abschnitt “Automatischer Modus” auf Seite 4-6. In diesem Modus verfügen Sie über zahlrei- PhotoEnhance che Bildkorrektureinstellungen speziell für Fotos.
  • Seite 105: Druckmedium Einstellen

    EPSON Photo Quality Self Adhesive Sheet (A4) S041106 EPSON Ink Jet Note Cards A6 (mit Briefumschlägen) S041147 EPSON Ink Jet Greeting Cards 5 x 8" (mit Briefumschlägen) S041148 EPSON Ink Jet Greeting Cards 8 x 10" (mit Briefumschlägen) S041149 Druckersoftware für Macintosh...
  • Seite 106: Photo Paper

    S041281 EPSON Photo Paper (100 mm × 8M) S041279 EPSON Photo Paper (210 mm × 10M) S041280 EPSON Panoramic Photo Paper (210 × 594 mm) S041145 EPSON Photo Paper Cards (A4) S041177 Photo Quality Glossy Film EPSON Photo Quality Glossy Film (A4)
  • Seite 107: Automatischer Modus

    Automatischer Modus Wenn im Dialogfenster zum Drucken die Einstellung Automatisch als Modus ausgewählt ist, nimmt der Druckertrei- ber alle weiteren Einstellungen für den Ausdruck entsprechend den Einstellungen für Druckmedium und Farbe vor. Aktivieren Sie zum Festlegen der Tinteneinstellung das Optionsfeld Farbe, um Farbdrucke zu erzeugen bzw.
  • Seite 108: Photoenhance-Modus

    PhotoEnhance-Modus Die Option Photo Enhance stellt verschiedene Bildkorrekturein- stellungen zur Verfügung, die Sie zum Ausdrucken von Fotos anwenden können. PhotoEnhance hat keinen Einfluß auf die Originalbilddaten. Hinweis: Dieser Modus ist nur beim 32-Bit-Farbdruck verfügbar. Abhängig von der Leistung Ihres Computers und von der Größe der Bilddatei kann sich die Druckzeit erhöhen, wenn die Option PhotoEnhance zum Drucken ausgewählt wird.
  • Seite 109: Manueller Modus

    Damit Aufnahmen mit einer Digitalkamera in ähnlicher Qualität wie Aufnahmen mit einer Automatikkamera ausgedruckt wer- den, aktivieren Sie das Feld Korrektur für Digitalkamera. Manueller Modus Der manuelle Modus bietet Voreinstellungen zum Drucken von Text und Grafiken sowie zum Anwenden einer Farbabstim- mungsmethode an.
  • Seite 110: Erweiterte Einstellungen

    Gehen Sie folgendermaßen vor, um eine benutzerdefinierte Einstellung auszuwählen: 1. Überprüfen Sie die Einstellungen für Medium und Farbe im Dialogfenster Drucken. Nähere Informationen erhalten Sie im Abschnitt “Druckmedium einstellen” auf Seite 4-4. 2. Wählen Sie im Dialogfenster Drucken die Option Manuell aus.
  • Seite 111 Erweiterte Einstellungen vornehmen Um erweiterte Einstellungen vorzunehmen und zu speichern, gehen Sie folgendermaßen vor: 1. Wählen Sie die Option Manuell im Dialogfenster Drucken, und klicken Sie anschließend in das Feld Einstellungen. Das Dialogfenster Einstellungen wird angezeigt. 2. Wählen Sie das im Drucker eingelegte Medium aus. Nähere Informationen erhalten Sie im Abschnitt “Druckmedium ein- stellen”...
  • Seite 112 Hinweis: Die Einstellung PhotoEnhance unter Farbmanagement betrifft nur Bilder, keinen Text und keine Grafiken. Wenn beispielsweise in der Liste Farbton (verfügbar, wenn PhotoEnhance als Modus gewählt wurde), die Option Monochrom ausgewählt ist, werden nur die im Dokument enthaltenen Bilder schwarzweiß gedruckt. Farbiger Text oder farbige Grafiken im gleichen Dokument werden weiterhin farbig ausgedruckt.
  • Seite 113 Hinweis: Die Namen der von EPSON vorgegebenen Einstellungen können nicht für Benutzereinstellungen übernommen werden. Die von EPSON vorgegebenen Einstellungen können nicht aus der Liste der Benutzereinstellungen gelöscht werden. Um eine Einstellung zu löschen, markieren Sie diese im Dialog- fenster für Benutzerdefinierte Einstellungen und klicken in das Feld Löschen.
  • Seite 114: Papierformat Ändern

    Papierformat ändern Im Dialogfenster Papierformat können Sie das Papierformat, die Druckausrichtung und den Druckbereich einstellen. Klicken Sie im Menü Datei der jeweiligen Anwendung auf Papierformat. Das Dialogfenster Papierformat wird angezeigt. Im Dialogfenster zum Einrichten einer Seite können Sie folgende Einstellungen vornehmen: Papierformat Wählen Sie das Papierformat aus.
  • Seite 115 Druckbarer Falls Autom. Zufuhr gewählt ist, verwenden Sie die Optionen Bereich unter Druckbarer Bereich, um den verfügbaren Druckbe- reich anzupassen. Diese Option steht nicht zur Verfügung, wenn Manuelle Papierzufuhr (Banner) oder Manuelle Papierzufuhr (Banner ohne Ränder) ausgewählt ist. Wählen Sie Zentriert, um Ihren Ausdruck in gleichmäßigen Abständen vom Papierrand zu positionieren.
  • Seite 116 Benutzerdefiniertes Papierformat Wenn im Dialogfenster zum Einrichten einer Seite in der Papier- auswahlliste kein geeignetes Format enthalten ist, gehen Sie fol- gendermaßen vor, um ein benutzerdefiniertes Papierformat festzulegen: 1. Im Dialogfenster zum Einrichten einer Seite klicken Sie in das Feld Benutzerdef . Das folgende Dialogfenster wird angezeigt: 2.
  • Seite 117: Druckzeit Festlegen

    3. Geben Sie einen eindeutigen Namen für das Papierformat in die Papierauswahlliste ein. 4. Wählen Sie Zoll oder cm als Maßeinheit. 5. Geben Sie die Breite und Höhe des Papiers ein. 6. Stellen Sie unter Rand oder im Vorschaubild die Rand- zugaben ein.
  • Seite 118 Sie anschließend in das Feld Drucken. Hinweis: Mit Hilfe des Utility EPSON Monitor3 können Sie die Priorität von Druckaufträgen überprüfen bzw. ändern. Nähere Informationen erhal- ten Sie im Abschnitt “EPSON Monitor3” auf Seite 5-5. 4-17...
  • Seite 119: Seitenlayout Ändern

    Seitenlayout ändern Sie können das Seitenlayout eines Dokuments über die im Dia- logfenster Layout verfügbaren Druckertreibereinstellungen än- dern. Zum Öffnen des Dialogfensters wählen Sie Drucken im Menü Datei Ihrer Anwendung und klicken anschließend auf das Symbol Layout im Dialogfenster Drucken. Das Dialogfenster Layout wird angezeigt.
  • Seite 120: Dokument An Das Papierformat Anpassen

    Dokument an das Papierformat anpassen Mit dieser Einstellung können Sie die Bildgröße proportional vergrößern bzw. verkleinern, damit sie dem Papierformat ent- spricht, das Sie in der Liste Papierformat ausgewählt haben. Hierfür aktivieren Sie erst das Kontrollkästchen Passend auf Seite. Anschließend wählen Sie in der Liste Papierausgabe- format das Format aus, das dem im Drucker eingelegten Papier entspricht.
  • Seite 121 Sie können die Liste der Wasserzeichen durch eigene Wasser- zeichen ergänzen. Gehen Sie folgendermaßen vor: 1. Klicken Sie in das Feld Hinzu/Lösch neben der Liste Wasser- zeichen. Das folgende Dialogfenster wird angezeigt: 2. Ist das betreffende Wasserzeichen in einer Bilddatei gespei- chert, klicken Sie in das Feld Bild hinzufügen.
  • Seite 122 Um ein Wasserzeichen auf Textbasis zu erstellen, klicken Sie in das Feld Text hinzufügen. Geben Sie den Text in das Feld Text ein, wählen Sie eine Schriftart und einen Textstil aus, und klicken Sie in das Feld OK. 3. Der Name der Bilddatei bzw. der Wasserzeichentext er- scheint in der Liste Wasserzeichenname im Dialogfenster Wasserzeichen.
  • Seite 123: Zwei Bzw. Vier Seiten Auf Einem Blatt Drucken

    Zwei bzw. vier Seiten auf einem Blatt drucken Um zwei bzw. vier Dokumentseiten auf einem Blatt zu drucken, aktivieren Sie im Dialogfenster Layout die Option Multi-Page. Klicken Sie anschließend auf N-up. Sie können folgende Einstellungen vornehmen: 2 Seiten Druckt zwei bzw. vier Seiten eines Dokuments auf 4 Seiten einem Blatt Papier.
  • Seite 124: Poster Drucken

    Poster drucken Dazu wird die Dokumentseite so vergrößert, daß sie auf 4, 9 bzw. 16 Blätter gedruckt werden muß. Wählen Sie zum Drucken im Posterformat die Option Multi-Page im Dialogfenster Layout. Klicken Sie anschließend auf Poster. Sie können folgende Einstellungen vornehmen: 1 Seite wird dargestellt Legt fest, auf wieviel Blättern die vergrößerte Dokumentseite gedruckt wird.
  • Seite 125: Druckvorschau

    Druckvorschau Mit der Vorschaufunktion können Sie das Aussehen des Doku- ments vor dem Druckvorgang überprüfen. Gehen Sie folgender- maßen vor, um eine Vorschau des Dokuments anzuzeigen: 1. Nehmen Sie die Druckertreibereinstellungen vor. 2. Klicken Sie auf das Vorschausymbol im Dialogfenster Drucken.
  • Seite 126 Im Vorschau-Fenster befinden sich sechs Symbole, mit denen Sie folgendes ausführen können: Wasserzei- Mit dieser Funktion können Sie Wasserzei- chen chen markieren, verschieben und skalieren. bearbeiten Zoom Diese Funktion verkleinert bzw. vergrößert die Vorschauansicht. Druckbaren Diese Funktion blendet die Begrenzungslinien Bereich des Druckbereichs ein bzw.
  • Seite 127: Druckdaten In Dateien Speichern

    Feld Sichern unter ein, und klicken Sie in das Feld Sichern. Wenn Sie die Daten ausdrucken möchten, doppelklicken Sie auf die Datei, um EPSON Monitor3 zu öffnen. Klicken Sie auf das Symbol , um die Daten an den Drucker zu senden.
  • Seite 128: Drucker-Utilities Verwenden

    Sie können mit diesem Utility vor dem Drucken auch den Füll- stand der Tintenpatronen überprüfen. Klicken Sie zum Starten des StatusMonitor im Dialogfenster Utility auf das Symbol EPSON Status Monitor. Nähere Infor- mationen erhalten Sie im Abschnitt “EPSON StatusMonitor” auf Seite 5-2.
  • Seite 129: Düsentest

    Düsentest Das Düsentest-Utility überprüft, ob die Druckkopfdüsen ver- stopft sind. Führen Sie diesen Test aus, wenn sich die Druck- qualität verschlechtert hat, sowie nach einer Reinigung, um festzustellen, ob die Düsen auch tatsächlich wieder sauber sind. Stellt sich dabei heraus, daß eine Reinigung des Druckkopfs erforderlich ist, können Sie das Utility zur Druckkopfreinigung direkt über das Düsentest-Utility aufrufen.
  • Seite 130: Druckerstatus Überprüfen Und Druckaufträge Verwalten Auf Einem Macintosh

    EPSON Monitor3 ........
  • Seite 131: Epson Statusmonitor

    1. Wählen Sie im Menü Datei der Anwendung den Befehl zum Drucken bzw. zum Einrichten einer Seite. 2. Klicken Sie im Dialogfenster auf das Symbol Utility. 3. Klicken Sie im Dialogfenster Utility in das Feld EPSON StatusMonitor. Das folgende Dialogfenster wird angezeigt: Druckerstatus überprüfen und Druckaufträge verwalten auf einem Macintosh...
  • Seite 132: Konfigurationseinstellungen Vornehmen

    Hinweis: Wenn Sie eine Light Capacity-Tintenpatrone installieren, zeigt die Tintenstandsanzeige nur eine halbe Füllung an. Das liegt daran, daß die Tintenpatrone Light nur die halbe Menge an Tinte gegenüber der normalen Patrone enthält. Konfigurationseinstellungen vornehmen Gehen Sie folgendermaßen vor, um festzulegen, wie der StatusMonitor Ihren Drucker überwacht: 1.
  • Seite 133: In Diesem Dialogfenster Können Sie Folgende Einstellungen Vornehmen

    In diesem Dialogfenster können Sie folgende Einstellungen vornehmen: Fehlermeldung Wählen Sie, wie der EPSON StatusMonitor Fehler melden soll. Warnung Bestimmen Sie, wie der EPSON StatusMonitor Warnungen ausgibt. Temporärer Wählen Sie das Verzeichnis, in dem Spool-Ordner temporäre Druckdaten zwischengespeichert werden sollen.
  • Seite 134: Epson Monitor3

    3. Wählen Sie EPSON Monitor3 im Menü Anwendung rechts auf der Menüleiste aus. Ein Dialogfenster ähnlich dem unten abgebildeten wird geöffnet. Hinweis: Sie können EPSON Monitor 3 auch öffnen, indem Sie im Ordner Systemerweiterungen auf das Symbol EPSON Monitor3 doppelklicken. Druckerstatus überprüfen und Druckaufträge verwalten auf einem Macintosh...
  • Seite 135: Druckaufträge Mit Epson Monitor3 Verwalten

    Druckaufträge mit EPSON Monitor3 verwalten Mit EPSON Monitor3 können Sie Druckaufträge wie folgt verwalten: Mit den folgenden Symbolen können Sie Druckaufträge von Dokumenten, die im Dialogfenster ausgewählt sind, anhal- ten, fortsetzen bzw. löschen. Markieren Sie den betreffenden Druckauftrag, und klicken Sie auf das entsprechende Symbol.
  • Seite 136: Priorität Von Druckaufträgen Ändern

    Wenn Sie auf den Pfeil Details zeigen klicken, wird das Dialogfenster EPSON Monitor3 nach unten erweitert: In die- sem erweiterten Bereich werden Informationen zu den Druk- kereinstellungen für das ausgewählte Dokument angezeigt. Priorität von Druckaufträgen ändern Gehen Sie folgendermaßen vor, um die Priorität eines Druck- auftrags in der Druckwarteschlange zu ändern.
  • Seite 137 1. Klicken Sie auf den Pfeil Details zeigen im Dialogfenster EPSON Monitor3. Ein erweitertes Dialogfeld ähnlich dem unten abgebildeten wird angezeigt: 2. Klicken Sie in der Spalte Dokumentname auf den Namen des Dokuments, dessen Priorität Sie ändern möchten. 3. Wählen Sie Dringend, Normal, Anhalten oder Druckzeit aus der Liste Priorität.
  • Seite 138: Drucker In Ein Netzwerk Einbinden

    Kapitel 6 Drucker in ein Netzwerk einbinden Für Windows 95 und 98 ....... . . 6-2 Drucker freigeben .
  • Seite 139: Für Windows 95 Und 98

    Für Windows 95 und 98 In diesem Abschnitt erfahren Sie, wie Sie Ihren Drucker instal- lieren müssen, damit er von anderen Computern im Netzwerk angesteuert werden kann. Zunächst müssen Sie auf dem Computer, an den der Drucker angeschlossen ist, eine Druckerfreigabe vornehmen. Anschlie- ßend muß...
  • Seite 140 4. Aktivieren Sie das Kontrollkästchen Andere Benutzer sollen auf meinen Druckern drucken können, und klicken Sie anschließend auf OK. 5. Klicken Sie im Dialogfeld Netzwerk auf OK. 6. Doppelklicken Sie in der Systemsteuerung auf Drucker. Hinweis: Falls Sie dazu aufgefordert werden, legen Sie die CD-ROM für Windows 95 bzw.
  • Seite 141: Drucker Im Netzwerk Ansteuern

    8. Klicken Sie auf Freigegeben als, geben Sie die Drucker- informationen ein, und klicken Sie anschließend auf OK. Drucker im Netzwerk ansteuern Gehen Sie folgendermaßen vor, um den Drucker von einem anderen Netzwerkcomputer aus anzusteuern: Hinweis: Der Drucker muß auf dem Computer, mit dem er direkt verbunden ist, als freigegebene Ressource eingerichtet sein, wenn er von anderen Com- putern angesteuert werden soll.
  • Seite 142 3. Der Assistent für die Druckerinstallation wird angezeigt. Klicken Sie auf Weiter. 4. Klicken Sie auf Netzwerkdrucker, und anschließend auf Weiter. 5. Klicken Sie auf Durchsuchen. 6. Doppelklicken Sie auf das Symbol des Computers, an den der Drucker direkt angeschlossen ist. Klicken Sie anschließend auf das Druckersymbol.
  • Seite 143: Für Windows Nt 4.0

    Für Windows NT 4.0 In diesem Abschnitt erfahren Sie, wie Sie Ihren Drucker instal- lieren müssen, damit er von anderen Computern im Netzwerk angesteuert werden kann. Hinweis: Die Informationen in diesem Abschnitt sind für Benutzer eines kleinen Netzwerks bestimmt. Wenn Sie in einem großen Netzwerk arbeiten und Ihren Drucker freigeben möchten, wenden Sie sich an den Netzwerkadministrator.
  • Seite 144: Drucker Im Netzwerk Ansteuern

    3. Klicken Sie auf Freigabe, und geben Sie den Freigabenamen ein. 4. Klicken Sie auf OK. Hinweis: Wählen Sie keine Treiber aus der Liste Alternative Treiber. Drucker im Netzwerk ansteuern Gehen Sie folgendermaßen vor, um den Drucker von einem anderen Netzwerkcomputer aus anzusteuern: Hinweis: Der Drucker muß...
  • Seite 145 2. Doppelklicken Sie in der Systemsteuerung auf das Drucker- symbol. Klicken Sie mit der rechten Maustaste auf das Symbol Ihres Druckers, und wählen Sie im Kontextmenü die Option Eigenschaften. 3. Klicken Sie auf den Tab Anschlüsse und danach auf Anschluß hinzufügen. Drucker in ein Netzwerk einbinden...
  • Seite 146 4. Das folgende Dialogfeld wird angezeigt: Wählen Sie Lokaler Anschluß, und klicken Sie auf Neuer Anschluß. 5. Das folgende Dialogfeld wird angezeigt: Geben Sie im Text- feld folgendes ein: \\Name des Computers, an den der Drucker angeschlos- sen ist\Name des freigegebenen Druckers 6.
  • Seite 147 7. Klicken Sie im Dialogfeld Druckeranschlüsse auf Schlie- ßen, um zur Registerkarte Anschlüsse zurückzukehren. 8. Vergewissern Sie sich in der Registerkarte Anschlüsse, daß der neue Anschluß hinzugefügt wurde und das entsprechen- de Kontrollkästchen aktiviert ist. Klicken Sie auf OK, um den Druckertreiber zu schließen.
  • Seite 148: Für Macintosh

    Für Macintosh In diesem Abschnitt erfahren Sie, wie Sie Ihren Drucker installie- ren müssen, damit er in einem AppleTalk-Netzwerk verwendet werden kann. Durch Freigabe Ihres lokalen Druckers wird dieser in das Netzwerk eingebunden und kann von anderen Computern angesteuert werden. Zunächst müssen Sie auf dem Computer, an den der Drucker angeschlossen ist, eine Druckerfreigabe vornehmen.
  • Seite 149: Drucker Im Netzwerk Ansteuern

    3. Klicken Sie in das Feld Installation. Das folgende Dialog- fenster wird angezeigt: 4. Aktivieren Sie das Feld Drucker als Netzwerkdrucker frei- geben, und geben Sie anschließend den Druckernamen und die Kennwortinformation ein. 5. Klicken Sie in das Feld OK. Der Name des freigegebenen Druckers erscheint in der Anschlußliste in der Auswahl.
  • Seite 150 2. Auf jedem Computer, der den Drucker ansteuern soll, wählen Sie Auswahl im Apple-Menü. Anschließend klicken Sie auf das Symbol Ihres Druckers und wählen den Druckeranschluß im Feld Druckeranschluß auswählen aus. Nur Drucker, die mit Ihrer aktuellen AppleTalk-Zone verbunden sind, stehen Ihnen dafür zur Auswahl.
  • Seite 151: Kapitel 7 Tintenpatronen Austauschen

    Am Bedienfeld des Druckers......7-2 Mit dem EPSON Status Monitor 3 ....7-10...
  • Seite 152: Eine Tintenpatrone Austauschen

    Eine Tintenpatrone austauschen Dieser Drucker verwendet Tintenpatronen, die mit IC-Chips (integrierten Schaltkreisen) ausgerüstet sind. Der IC-Chip regi- striert für jede Patrone genau die Menge der verbrauchten Tinte. So kann eine vorübergehend entfernte Patrone jederzeit wieder eingesetzt und weiter verwendet werden, bis die Tinte völlig aufgebraucht ist.
  • Seite 153 Falls Unbehagen oder Beeinträchtigung des Sehvermö- gens auch nach gründlichem Spülen weiter bestehen, ist unverzüglich ein Arzt aufzusuchen. Achtung: Es wird empfohlen, ausschließlich original EPSON-Tinten- patronen zu verwenden. Ungeeignete Fremdprodukte verur- sachen möglicherweise Schäden am Drucker, die von der Garantie ausgenommen sind.
  • Seite 154 Um mit Hilfe der orangefarbenen Taste am Bedienfeld die Tin- tenpatrone auszutauschen, gehen Sie folgendermaßen vor. 1. Der Drucker muß eingeschaltet sein. Die Anzeige P muß leuchten, darf aber nicht blinken. (Stellen Sie anhand der Anzeigen B und A fest, welche Patrone ausgetauscht werden muß.) 2.
  • Seite 155 4. Ziehen Sie den Arretierbügel der Patrone, die ausgetauscht werden soll, so weit wie möglich nach oben. Die Patrone kommt teilweise aus der Halterung. Die Abbildung zeigt das Austau- schen einer Farbtintenpatrone. Zum Austauschen der Mono- chromtintenpatrone müssen Sie den kleineren Bügel links anheben. 5.
  • Seite 156 6. Nehmen Sie die neue Tintenpatrone aus ihrer Schutzver- packung. Entfernen Sie nun von jeder Patrone das gelbe Versiegelungsband. Monochromtintenpatrone (T007401) Farbtintenpatrone (T008401) Achtung: Vergessen Sie nicht, das gelbe Versiegelungsband vor dem Einsetzen der Patrone zu entfernen. Andernfalls wird die Tintenpatrone unbrauchbar, und Sie können nicht mehr drucken.
  • Seite 157 Berühren Sie nicht den grünen Chip seitlich an der Patrone, sonst kommt es beim Drucken möglicherweise zu Funktionsstörungen. Dieses Teil nicht berühren. 7. Richten Sie die Laschen der Tintenpatrone auf die hervor- stehenden Laschen unten am geöffneten Arretierbügel aus. Gehen Sie dabei nicht gewaltsam vor. Tintenpatronen austauschen...
  • Seite 158 Achtung: Die Laschen der Patrone dürfen nicht unter den heraus- stehenden Laschen unten am geöffneten Arretierbügel zu liegen kommen. Sonst wird möglicherweise der Arretier- bügel beschädigt. 8. Drücken Sie den Arretierbügel nach unten, bis er einrastet. Die Abbildung zeigt das Austau- schen einer Farbtintenpatrone.
  • Seite 159 9. Drücken Sie die orangefarbene Taste zum Austauschen der Tintenpatronen. Der Druckkopf bewegt sich, und der Druk- ker beginnt, das Tintenzuleitungssystem zu befüllen. Dieser Vorgang dauert etwa eine Minute. Danach fährt der Druck- kopf in die Abdeckposition zurück, die Anzeige P hört auf zu blinken und leuchtet permanent, und die Anzeigen B und A leuchten.
  • Seite 160: Mit Dem Epson Status Monitor 3

    Mit dem EPSON Status Monitor 3 Mit dem Utility EPSON Monitor 3 können Sie den Füllstand der Tintenpatronen vom Computer aus überwachen und am Bildschirm Anweisungen erhalten, wie Sie eine Tintenpatrone austauschen. Wenn eine Tintenpatrone fast oder völlig leer ist, klicken Sie auf die Schaltfläche Wie Sie im EPSON Status Monitor 3-Fenster.
  • Seite 161 Chapter 8 Wartung Druckkopfdüsen überprüfen ......8-2 Mit dem Düsentest-Utility ......8-2 Am Bedienfeld.
  • Seite 162: Druckkopfdüsen Überprüfen

    Druckkopfdüsen überprüfen Sollten die Ausdrucke blasser werden oder Lücken im Druckbild aufweisen, können Sie die Ursache des Problems möglicherweise durch einen Düsentest feststellen. Die Überprüfung der Druckkopfdüsen können Sie entweder am Computer mit dem Düsentest-Utility oder am Bedienfeld des Druckers vornehmen. Mit dem Düsentest-Utility Gehen Sie folgendermaßen vor, um das Düsentest-Utility zu verwenden.
  • Seite 163: Am Bedienfeld

    2. Öffnen Sie eines der Dialogfenster zum Drucken oder zum Einrichten einer Seite. 3. Klicken Sie auf das Symbol Utility und anschließend in das Feld Düsentest. 4. Folgen Sie den Anweisungen am Bildschirm. Am Bedienfeld Gehen Sie folgendermaßen vor, um mit den Bedienfeldtasten die Druckkopfdüsen zu überprüfen.
  • Seite 164: Druckkopf Reinigen

    Eine Testseite wird ausgedruckt. Sie enthält die Versionsnummer des ROM-Speichers, den Code für den Tintenzähler sowie ein Düsentestmuster. Es folgen einige Beispiele für Testseiten. Korrekte Testseite Druckkopf muß gereinigt werden Lücken im Druckbild Unser Beispiel für eine Testseite ist in Schwarzweiß abgebildet. Tatsächlich jedoch wird die Testseite farbig ausgedruckt (CMYK).
  • Seite 165: Mit Dem Utility Zur Druckkopfreinigung

    Hinweis: Zur Reinigung des Druckkopfs wird schwarze und farbige Tinte verbraucht. Reinigen Sie den Druckkopf daher nur, wenn die Druckqualität nachläßt und die Ausdrucke blasser werden bzw. Lücken im Druckbild aufweisen. Führen Sie erst einen Düsentest aus, um sich zu vergewissern, daß der Druckkopf tatsächlich gereinigt werden muß.
  • Seite 166 4. Folgen Sie den Anweisungen am Bildschirm. Die Anzeige P blinkt, während der Drucker den Reinigung- szyklus ausführt. Dieser Vorgang dauert etwa eine halbe Minute. Achtung: Schalten Sie den Drucker niemals aus, während die Anzeige P blinkt. Ansonsten wird der Drucker möglicherweise be- schädigt.
  • Seite 167 Sie im Abschnitt “Eine Tintenpatrone austauschen” auf Seite 7-2. Ist die Druckqualität nach dem Austauschen der Tintenpatronen weiterhin schlecht, wenden Sie sich an Ihren EPSON-Händler. Hinweis: Um eine gleichbleibend gute Druckqualität zu erhalten, muß der Druck- er jeden Monat mindestens eine Minute lang eingeschaltet werden.
  • Seite 168: Am Bedienfeld

    Sie im Abschnitt “Eine Tintenpatrone austauschen” auf Seite 7-2. Ist die Druckqualität nach dem Austauschen der Tintenpatronen weiterhin schlecht, wenden Sie sich an Ihren EPSON-Händler. Hinweis: Um eine gleichbleibend gute Druckqualität zu erhalten, muß der Drucker jeden Monat mindestens eine Minute lang eingeschaltet werden.
  • Seite 169 Tintenpatronen alt oder beschädigt und müssen ausgetauscht werden. Anweisungen zum Austauschen einer noch nicht aufge- brauchten Tintenpatrone erhalten Sie im Abschnitt “Eine Tinten- patrone austauschen” auf Seite 7-2. Ist die Druckqualität nach dem Austauschen der Tintenpatronen weiterhin schlecht, wenden Sie sich an Ihren EPSON-Händler. Wartung...
  • Seite 170: Druckkopf Justieren

    Hinweis: Um eine gleichbleibend gute Druckqualität zu erhalten, muß der Druck- er jeden Monat mindestens eine Minute lang eingeschaltet werden. Druckkopf justieren Wenn Sie feststellen, daß vertikale Linien im Druckbild falsch ausgerichtet sind, versuchen Sie, das Problem durch eine Just- ierung des Druckkopfs zu beheben.
  • Seite 171: Drucker Reinigen

    2. Klicken Sie zuerst in einem der Dialogfenster zum Drucken oder zum Einrichten einer Seite auf das Utility-Symbol und klicken anschließend in das Feld Druckkopf-Justage. 3. Justieren Sie den Druckkopf gemäß den Anweisungen am Bildschirm. Drucker reinigen Um einen optimalen Druckerbetrieb zu gewährleisten, sollten Sie das Gerät mehrmals jährlich reinigen.
  • Seite 172: Drucker Transportieren

    Achtung: Reinigen Sie den Drucker niemals mit Alkohol oder Verdün- ner. Diese Chemikalien könnten die Bauteile und das Ge- häuse beschädigen. Achten Sie darauf, daß kein Wasser oder andere Flüs- sigkeiten auf den Druckmechanismus und die elektrischen Bauteile gelangen. Verwenden Sie keine harten oder scheuernden Bürsten. Verwenden Sie kein Ölspray für das Druckerinnere;...
  • Seite 173 2. Ziehen Sie den Netzstecker aus der Steckdose, und ziehen Sie anschließend das Schnittstellenkabel aus dem Druckeran- schluß. 3. Nehmen Sie das Papier aus dem Papierfach und entfernen Sie die Papierstütze. 4. Öffnen Sie erneut die Druckerabdeckung. Befestigen Sie die Patronenhalterung mit Klebeband am Drucker, wie unten gezeigt, und schließen Sie die Druckerabdeckung.
  • Seite 174: Software Aktualisieren

    Doppelklicken Sie zur Deinstallation des Drucker- treibers in der Systemsteuerung auf das Symbol Software. Das Dialogfeld Eigenschaften von Software wird angezeigt. Wählen Sie die EPSON Druckersoftware aus der Liste, klicken Sie auf Hinzufügen/Entfernen und anschließend auf OK. Installieren Sie anschließend die Druckersoftware neu.
  • Seite 175 Fehleranzeigen........9-3 EPSON Status Monitor 3 ......9-5 Druckertest (Statusblatt).
  • Seite 176 Papier wird nicht korrekt eingezogen ..... . 9-21 Einzelblätter werden nicht korrekt eingezogen..9-22 Es werden mehrere Blätter gleichzeitig eingezogen .
  • Seite 177: Problemdiagnose

    Sie den Fehler fest; anschließend führen Sie die Lö- sungsvorschläge durch, um den Fehler zu beheben. Die meisten Fehler werden durch die Anzeigen am Bedienfeld des Druckers bzw. im EPSON Status Monitor gemeldet. Dieses Kapitel enthält eine Auflistung möglicher Problemursa- chen und -lösungen zu bestimmten Druckerproblemen. Stellen Sie anhand dieser Informationen die Fehlerquelle fest, und wen- den Sie anschließend die Lösungsvorschläge an, um den Fehler...
  • Seite 178 Papierstau Im Drucker hat sich Drücken Sie die Taste . Der Druk- Papier gestaut. ker gibt das gestaute Papier aus und setzt den Druckvorgang fort. Wird der Fehler dadurch nicht be- hoben, öffnen Sie die Druckerab- deckung, und ziehen Sie das gestaute Papier vorsichtig heraus.
  • Seite 179: Epson Status Monitor 3

    Händler. O = an, N = aus, F = blinkt EPSON Status Monitor 3 Das Utility EPSON Status Monitor 3 gibt Statusmeldungen aus und zeigt anhand grafischer Darstellungen den aktuellen Status des Druckers an. Eine Fehlermeldung erscheint im Fortschrittsbalken, wenn wäh- rend des Druckvorgangs ein Fehler auftritt.
  • Seite 180: Druckertest (Statusblatt)

    Wenn z.B. die Tinte aufgebraucht ist, klicken Sie im Status Moni- tor oder im Fortschrittsbalken auf die Schaltfläche Wie Sie. EPSON Status Monitor 3 erklärt Ihnen dann Schritt für Schritt die Vorgehensweise zum Austauschen der Tintenpatrone. Druckertest (Statusblatt) Anhand eines Druckertests können Sie feststellen, ob das Problem beim Drucker oder beim Computer liegt.
  • Seite 181 4. Halten Sie die Taste gedrückt, und drücken Sie die Taste P, um den Drucker einzuschalten. Lassen Sie anschließend bei- de Tasten los. Der Drucker druckt die Testseite aus. Diese enthält die Versions- nummer des ROM-Speichers, den Code für den Tintenzähler sowie ein Düsentestmuster.
  • Seite 182: Druckauftrag Abbrechen

    Wird die Testseite nicht ordnungsgemäß ausgedruckt, fehlt z.B. ein Teil der gedruckten Linien, liegt das Problem beim Drucker. Möglicherweise sind die Düsen des Druckkopfs verstopft oder der Druckkopf muß justiert werden. Lücken im Druckbild Die Abbildung im Handbuch ist schwarzweiß, die tatsächliche Testseite wird farbig ausgedruckt (CMYK).
  • Seite 183: Auf Einem Macintosh

    Hintergrunddruck aktiviert oder deaktiviert ist. Bei aktiviertem Hintergrunddruck 1. Wählen Sie im Anwendungsmenü EPSON Monitor3. 2. Schalten Sie den Drucker am Netzschalter P aus. 3. Klicken Sie im Feld Dokumentname auf den Namen des Dokuments, das gerade gedruckt wird. Klicken Sie anschlie- ßend auf das Stopsymbol...
  • Seite 184: Druckqualität Entspricht Nicht Den Erwartungen

    2. Halten Sie die Taste J auf der Tastatur gedrückt, und drücken Sie die Punkttaste (.), um den Druckauftrag abzubrechen. Druckqualität entspricht nicht den Erwartungen Wenn die Druckqualität nicht Ihren Erwartungen entspricht, probieren Sie die in diesem Abschnitt aufgeführten Lösungsvor- schläge.
  • Seite 185: Vertikale Streifen Oder Banding-Effekt

    Vertikale Streifen oder Banding-Effekt Versuchen Sie, das Problem auf eine der folgenden Weisen zu lösen: Stellen Sie sicher, daß das Papier mit der bedruckbaren Seite nach oben eingelegt ist. Justieren Sie den Druckkopf. Deaktivieren Sie im Druckertreiber den Bidirektionaldruck. Anweisungen finden Sie im Abschnitt “Erweiterte Einstellun- gen”...
  • Seite 186: Falsche Oder Fehlende Farben

    Ändern Sie in der Anwendung oder im Druckertreiber die Farbeinstellungen. Nähere Informationen erhalten Sie im Abschnitt “Erweiterte Einstellungen” auf Seite 2-11 (Windows) bzw. “Erweiterte Einstellungen” auf Seite 4-9 (Macintosh). Wählen Sie in der Registerkarte Haupteinstellungen (Windows) bzw. im Dialogfenster zum Drucken (Macintosh) den Modus Automatisch aus.
  • Seite 187: Unscharfer Oder Verschmierter Ausdruck

    Unscharfer oder verschmierter Ausdruck Versuchen Sie, das Problem auf eine der folgenden Weisen zu lösen: Stellen Sie sicher, daß das verwendete Papier trocken und mit der bedruckbaren Seite nach oben eingelegt sein. Stellen Sie außerdem sicher, daß Sie eine für Ihren Drucker geeignete Papierart verwenden.
  • Seite 188: Ausdrucke Sind Anders Als Erwartet

    Möglicherweise ist Tinte in den Drucker gelangt. Wischen Sie das Druckerinnere mit einem weichen sauberen Tuch aus. Hier wischen Vorsicht: Vermeiden Sie die Berührung mit den Zahnrädern im Inne- ren des Druckers. Ausdrucke sind anders als erwartet Sollte eines der folgenden Probleme aufgetreten sein, führen Sie die hier aufgeführten Lösungsvorschläge durch.
  • Seite 189 Wählen Sie Ihren Drucker als Standarddrucker in Windows aus. Löschen Sie alle fehlerhaften Druckaufträge im Spool Mana- ger. Informationen dazu erhalten Sie im Abschnitt “EPSON Spool Manager” auf Seite 3-4. Schalten Sie Drucker und Computer aus. Stellen Sie sicher, daß das Druckerschnittstellenkabel korrekt angeschlossen ist.
  • Seite 190: Gespiegelte Grafiken

    Gespiegelte Grafiken Deaktivieren Sie im Druckertreiber die Option Horizontal spie- geln bzw. in der Anwendung die Option für “Spiegeln”. Weitere Informationen erhalten Sie in der Online-Hilfe des Druckertrei- bers oder der Anwendung. Wenn Sie mit einem Macintosh arbeiten, lesen Sie außerdem den Abschnitt “Erweiterte Einstellungen”...
  • Seite 191: Langsame Druckgeschwindigkeit

    Wenn das Papier auf der bedruckbaren Seite gewölbt ist, glätten Sie es oder biegen Sie es leicht nach der anderen Seite. Stellen Sie den Papierstärkehebel in die Position “+”, und deaktivieren Sie im Dialogfeld Einstellungen des Drucker- treibers den Bidirektionaldruck. Der Zugriff auf das Dialog- feld Einstellungen erfolgt über die Registerkarte Haupteinstellungen (Windows) bzw.
  • Seite 192: Der Drucker Druckt Nicht

    Der Drucker druckt nicht Sollte eines der folgenden Probleme aufgetreten sein, führen Sie die hier aufgeführten Lösungsvorschläge durch. Folgende Pro- blembereiche werden behandelt: Alle Anzeigen sind dunkel Die Anzeigen leuchten auf, gehen dann aber wieder aus Nur die Betriebsanzeige leuchtet. Die Anzeige S blinkt oder leuchtet permanent Die Anzeige B bzw.
  • Seite 193: Die Anzeigen Leuchten Auf, Gehen Dann Aber Wieder Aus

    Spannungswerten der Steckdose. Stimmen die Werte nicht überein, SCHLIESSEN SIE DEN DRUK- KER NICHT WIEDER AN DIE STROMVERSORGUNG AN, son- dern wenden Sie sich an Ihren EPSON-Händler. Nur die Betriebsanzeige leuchtet. Versuchen Sie, das Problem auf eine der folgenden Weisen zu lösen:...
  • Seite 194: Die Anzeige S Blinkt Oder Leuchtet Permanent

    Wenn Sie unter Windows NT 4.0 arbeiten, versuchen Sie, den EPSON-Druckeranschluß zu deinstallieren. Klicken Sie auf Start, zeigen Sie auf Programme und EPSON-Drucker, und klicken Sie dann auf EPSON-Druckeranschluß deinstallie- ren. Folgen Sie den Anweisungen am Bildschirm. Löschen Sie alle fehlerhaften Druckaufträge im Spool Mana- ger.
  • Seite 195: Alle Anderen Anzeigen Blinken

    Sie das Fremdobjekt nicht selbst ent- fernen können. Wenden Sie sich statt dessen an Ihren Händler. 3. Sollte der Fehler dadurch nicht behoben sein, wenden Sie sich an Ihren EPSON-Händler. Papier wird nicht korrekt eingezogen Ist eines der folgenden Probleme aufgetreten, führen Sie die hier aufgeführten Lösungsvorschläge durch.
  • Seite 196: Einzelblätter Werden Nicht Korrekt Eingezogen

    Einzelblätter werden nicht korrekt eingezogen Entfernen Sie den Papierstapel, und stellen Sie folgendes sicher: Das Papier ist nicht gewölbt oder verknittert. Das Papier ist nicht zu alt. Beachten Sie die Anweisungen in dem Hinweisblatt, das dem Papier beigepackt ist. Der Papierstapel überschreitet die Pfeilmarkierung an der linken Papierführungsschiene nicht.
  • Seite 197: Das Papier Wird Nicht Vollständig Ausgegeben Oder Ist Verknittert

    Hinweis: Gehen Sie nicht gewaltsam vor, und nehmen Sie den Drucker keinesfalls auseinander, falls Sie das Fremdobjekt nicht selbst entfernen können. Wenden Sie sich statt dessen an Ihren Händler. Wenn häufig Papierstaus auftreten, stellen Sie folgendes sicher: Das Papier ist glatt und nicht gewölbt oder verknittert. Sie verwenden hochwertiges Papier, das mit der bedruckba- ren Seite nach oben eingelegt ist.
  • Seite 198: Wo Sie Hilfe Erhalten

    Problem nicht mit Hilfe der Informationen zur Fehlerbehe- bung in der Druckerdokumentation lösen können, wenden Sie sich an die Service- und Supportdienste von EPSON. Der Kundendienst kann Ihnen schneller helfen, wenn Sie die folgenden Informationen vor dem Anruf bereitlegen: Seriennummer Ihres Druckers (Das Etikett mit der Seriennummer befindet sich an der Rück-...
  • Seite 199: Optionen Und Verbrauchsmaterialien

    Kapitel 10 Optionen und Verbrauchsmaterialien Optionen ..........10-2 Verbrauchsmaterialien .
  • Seite 200 Optionen Folgende Optionen sind für den Drucker erhältlich. Schnittstellenkabel Sie können jedes Schnittstellenkabel verwenden, das die unten genannten Voraussetzungen erfüllt. Lesen Sie auch im Compu- terhandbuch nach, ob weitere Erfordernisse zu berücksichtigen sind. Abgeschirmtes paralleles Schnittstellenkabel von 25-poligem D-SUB (Computer) zu 36-poligem Amphenol 57 Series (Drucker).
  • Seite 201: Spezielle Epson-Druckmedien

    EPSON Photo Quality Ink Jet Paper (A4) S041061 EPSON Photo Quality Ink Jet Card (A6) S041054 EPSON Photo Quality Ink Jet Card (5 × 8") S041121 EPSON Photo Quality Ink Jet Card (8 × 10") S041122 EPSON Photo Quality Self Adhesive Sheet (A4)
  • Seite 202 EPSON Photo Paper (100 × 150 mm) S041255 EPSON Photo Paper (200 × 300 mm) S041254 EPSON Photo Paper (89 mm × 7 m) S041281 EPSON Photo Paper (100 mm × 8 m) S041279 EPSON Photo Paper (210 mm × 10 m)
  • Seite 203 Anhang A Hinweise zum Farbdruck Grundlagen zum Farbdruck......A-2 Bildauflösung und Bildgröße ......A-6 Der Einsatz von Farbe .
  • Seite 204: Grundlagen Zum Farbdruck

    Grundlagen zum Farbdruck In diesem Abschnitt erhalten Sie Informationen zu den Grundei- genschaften von Farbe und zum Verhältnis zwischen Farben. Außerdem erfahren Sie, wie sich durch gezielten Einsatz von Farbe die Qualität der Ausdrucke verbessern läßt. Farbeigenschaften Farbe besteht aus drei Eigenschaften: Farbton, Sättigung und Helligkeit.
  • Seite 205 Hinweis: Theoretisch entsteht durch die Mischung von reinem Cyan, Magenta und Gelb reines Schwarz. In Wirklichkeit wird jedoch ein dunkler Braunton erzeugt, der mit schwarzer Tinte gemischt werden muß, damit sich Schwarz (K) ergibt. Ein CRT-Monitor erzeugt Farben, indem verschiedene Phosphore mit Hilfe von Elektronenstrahlen zum Leuchten angeregt wer- den.
  • Seite 206 Bildschirmfarben Druckerfarben Die folgende Abbildung stellt den Bereich der darstellbaren Far- ben von Bildschirm und Drucker dar: Bildschirm Drucker Hinweis: Wenn Sie eingescannte Bilder ausdrucken möchten, ist die Farbabstim- mung möglicherweise schwieriger. Dies liegt daran, daß Scanner das subtraktive Farbmischverfahren (CMYK) zur Farbdarstellung anwen- den.
  • Seite 207 Das Farbdruckverfahren Ein Drucker erzeugt Farbbilder, indem kleine Tintentropfen der Farben Cyan, Magenta, Gelb und Schwarz auf das Papier ge- bracht werden. Da die meisten Tintenstrahldrucker nicht von sich aus Mischfarben bilden können, ist es erforderlich, vor dem Druk- ken die Vorlagen mit einem Halbtonverfahren so aufzubereiten, daß...
  • Seite 208: Bildauflösung Und Bildgröße

    Error Diffusion Mit dem Halbtonverfahren Error Diffusion werden einzelne Tin- tentropfen in Abhängigkeit der Farbtöne der benachbarten Punk- te gesetzt. Der durch das Setzen des Tintentropfens entstehende Fehler fließt in die Berechnung der nächsten Druckpunkte. Durch dieses Halbtonverfahren werden hervorragende, feine Farbab- stufungen bei der Druckausgabe erzielt.
  • Seite 209 300 Pixel Ausdruck 225 Pixel 300 dpi 300 Pixel Ausdruck 225 Pixel 150 dpi 400 Pixel Ausdruck 292 Pixel 300 dpi 100 Pixel Ausdruck 72 Pixel 75 dpi Hinweise zum Farbdruck...
  • Seite 210: Der Einsatz Von Farbe

    Da eine Bildvergrößerung zwangsläufig zu einer niedrigeren Auflösung führt, kann sich die Druckqualität möglicherweise verschlechtern, wenn Sie ein Bild in ein Dokument einfügen, das mit einem Textverarbeitungsprogramm erstellt wurde. Solche Probleme können Sie jedoch vermeiden, indem Sie die Bildgröße und -auflösung im Bildbearbeitungsprogramm ändern und das Bild anschließend in Ihr Dokument einfügen.
  • Seite 211 Der spezielle Einsatz von Farbe Obwohl der Einsatz von Farbe ein Dokument erheblich verbes- sern kann, sollten Sie Farbe nur so verwenden, daß die Aussage des Dokuments verdeutlicht und die Präsentation aussagefähiger gemacht wird. Keinesfalls darf der Leser abgelenkt werden. Bei wichtige Geschäftsmitteilungen beispielsweise sollte unter Um- ständen ganz auf den Einsatz zusätzlicher Farben verzichtet wer- den.
  • Seite 212 Die Wirkung von Farbe Farben erwecken Aufmerksamkeit und verdeutlichen und ver- einfachen das Verständnis. In der gleichen Weise, wie Sie ver- schiedene Schriftarten und Grafiken verwenden, um Aufmerksamkeit zu erwecken, bietet Ihnen Farbe in zusätzliches Mittel zur Interpretation eines Dokuments und damit zur Ein- flußnahme auf den Leser.
  • Seite 213 Anhang B Druckerspezifikationen Drucken ..........B-2 Papier.
  • Seite 214: Drucken

    Monochrom (schwarz) 48 Düsen Farbe (Cyan, Magenta, Yellow, Cyan hell, Magenta hell) 240 Düsen (48 [je Farbe] × 5) Maximale Auflösung: 1440 dpi × 720 dpi Auflösung Druckrichtung Bidirektional mit Druckwegoptimierung Steuercode ESC/P Raster EPSON Remote Eingangsspeicher 256 KB Druckerspezifikationen...
  • Seite 215: Papier

    Papier Hinweis: EPSON kann keine Empfehlungen im Hinblick auf einen bestimmten Hersteller bzw. eine bestimmte Papiersorte aussprechen, da sich die Qualität einer Marke oder Sorte ändern kann. Machen Sie daher immer erst ein paar Probeausdrucke, bevor Sie einen größeren Papiervorrat anschaffen oder große Druckaufträge starten.
  • Seite 216 A6 (105 mm × 148 mm) Format 5 × 8" (127 mm × 203 mm) 8 × 10" (203 mm × 254 mm) Papiersorten EPSON-Spezialpapier Folien, Glossy Film: A4 (210 mm × 297 mm) Format Letter (216 mm × 279 mm) A6 (105 mm ×...
  • Seite 217: Druckbereich

    Premium Glossy Photo Paper: A4 (210 mm × 297 mm) Format Letter (216 mm × 279 mm) Papiersorten EPSON-Spezialpapier Photo Stickers: A6 (105 mm × 148 mm) mit 4 oder 16 Rahmen Format Papiersorten EPSON-Spezialpapier Hinweis: Schlechte Papierqualität beeinträchtigt die Druckqualität und ver- ursacht möglicherweise Papierstaus oder andere Probleme.
  • Seite 218 Briefumschläge Der minimale obere Rand beträgt 3,0 mm. Werden mehrere Blätter EPSON Photo Quality Glossy Film ein- gelegt, muß oben ein Rand von mindestens 30 mm eingehalten werden. B-L: Der minimale linke Rand beträgt 3,0 mm. B-R: Der minimale rechte Rand beträgt 3,0 mm.
  • Seite 219: Tintenpatronen

    Tintenpatronen Die Tintenpatronen für diesen Drucker verfügen über einen IC- Chip. Der IC-Chip speichert u.a. Daten zum Füllstand der jewei- ligen Patrone. Das bedeutet, daß eine noch nicht aufgebrauchte Patrone vorübergehend herausgenommen und später wieder in den Drucker eingesetzt werden kann. Monochromtintenpatronen Zwei Sorten von Monochromtintenpatronen sind erhältlich.
  • Seite 220 ** Bei einer Temperatur von 25°C dauert es ca. 3 Stunden, bis die Tinte getaut und wieder verwendbar ist. Achtung: Es wird empfohlen, ausschließlich original EPSON-Tinten- patronen zu verwenden. Ungeeignete Fremdprodukte verur- sachen möglicherweise Schäden am Drucker, die von der Garantie ausgenommen sind.
  • Seite 221: Bauteile

    Bauteile Papierzuführung Walzen Transportweg Papierfach, von hinten Fassungsvermögen des ca. 100 Blatt Papier von 64 g/m² Papierfachs Abmessungen Lagerung Breite: 470 mm Tiefe: 285 mm Höhe: 175 mm Drucken Breite: 470 mm Tiefe: 613 mm Höhe: 302 mm Gewicht 5,6 kg ohne Tintenpatronen Elektrische Eingangsspannung 198 bis 264 V...
  • Seite 222: Umgebungsbedingungen

    Umgebungsbedingungen Temperatur Betrieb: 10 bis 35°C Lagerung: -20 bis 40°C 1Monat bei 40°C Transit:* -20 bis 60°C 120 Stunden bei 60°C Relative Luftfeuchtigkeit Betrieb: 20 bis 80 % Lagerung: *,** 5 bis 85 % * Lagerung im Transportbehälter ** (ohne Kondensation) Sicherheitshinweise Sicherheitsstandards: Richtlinie 73/23 /EEC...
  • Seite 223: Systemvoraussetzungen

    Systemvoraussetzungen Für PCs ® Für den Einsatz des Druckers benötigen Sie Microsoft ® ® ® Windows 95, Windows 98 oder Windows NT 4.0 sowie ein abgeschirmtes und verdrilltes paralleles Schnittstellenkabel. Zum Anschluß des Druckers an einen USB-Port benötigen Sie einen PC, auf dem Windows 98 vorinstalliert ist und der über einen USB-Port und ein abgeschirmtes USB-Kabel verfügt.
  • Seite 224: Für Macintosh

    Für Macintosh ® ® Für den Anschluß dieses Druckers an einen Apple Macintosh Computer benötigen Sie ein USB-Kabel. Außerdem muß der Macintosh folgende Systemvoraussetzungen erfüllen: Minimal Empfohlen Mac OS 8.1 Mac OS 8.5.1 oder höher 7 MB RAM 16 MB RAM 10 MB RAM bei aktiviertem 27 MB RAM bei aktiviertem Hintergrunddruck.
  • Seite 225 Glossar Folgende Definitionen gelten speziell für Drucker. Anschluß Schnittstellenanschluß, über den Daten zwischen Geräten übertragen werden. Anwendung Softwareprogramm, das Ihnen bei der Ausführung einer bestimmten Aufgabe behilflich ist, wie z.B. Textverarbeitung oder Finanzplanung. ASCII Abkürzung für American Standard Code for Information Interchange. Standar- disiertes Kodierungssystem, durch das Buchstaben und Symbolen numerische Codes zugewiesen werden.
  • Seite 226 Dithering Methode der Halbtonabstufung, bei der Punkte als geordnete Muster angeordnet werden. Dithern ist die beste Methode, um Bilder wie Tabellen und Diagramme mit festen Farben zu drucken. Siehe auch Halbtonabstufung. Abkürzung für Direct Memory Access (direkter Speicherzugriff). Eine Daten- übertragungsmethode, die unter Umgehung der CPU des Computers eine direk- te Kommunikation zwischen Computer und Peripheriegeräten (z.B.
  • Seite 227 ESC/P Abkürzung für EPSON Standard Code for Printers. Ein System zur Steuerung von Druckern über Computer. Der Befehlssatz stimmt für alle EPSON-Drucker überein und wird von den meisten Anwendungsprogrammen für PC unterstützt. Farbanpassung Methode zur Verarbeitung von Farbdaten, mit der die Farben am Bildschirm und die Farben des Ausdrucks aufeinander abgestimmt werden.
  • Seite 228 Monochrom Drucken mit nur einer Farbe (meistens Schwarz). Parallele Schnittstelle Siehe Schnittstelle. Abkürzung für Random Access Memory. Teil des Druckerspeichers, der als Eingangsspeicher genutzt wird sowie zum Speichern benutzerdefinierter Zei- chen. Alle Daten, die im RAM gespeichert sind, gehen beim Ausschalten des Druckers verloren.
  • Seite 229 Standardeinstellungen Geltender Wert bzw. Einstellung beim Einschalten, Zurücksetzen bzw. Initiali- sieren des Geräts. Status Monitor Mit diesem Programm können Sie den Druckerstatus überprüfen. Streifenbildung Horizontale Linien, die manchmal auf Grafikausdrucken erscheinen. Dies kommt vor, wenn der Druckkopf nicht korrekt ausgerichtet ist. Siehe auch MicroWeave.
  • Seite 230 ColorSync-Einstellung, 4-8 Windows, 2-14 EPSON Monitor 3, 5-5 bis 5-8 EPSON Spool Manager, 3-4 EPSON StatusMonitor, 5-2 Dialogfenster Papierformat, EPSON Status Monitor 2, 3-5 bis 3-6 4-13 bis 4-14 Erweiterte Einstellungen DMA-Transfer verwenden, Macintosh, 4-9 2-41 bis 2-44 Windows, 2-11...
  • Seite 231 Folien, 1-4, 10-3 Optionen, 10-1 bis 10-4 Fortschrittsbalken, 3-2 Papier einlegen, 1-2 bis 1-9 Geschwindigkeit & Fortschritt, Papierstärkehebel, 1-5 Einstellungen, 2-40 Papierstau, 9-22 Glossy film, 1-4, 10-3 Photo paper, 1-4, 1-8 bis 1-11, 10-3 Photo stickers, 1-4, 10-4 Hintergrunddruck, 4-17, 5-5 bis 5-8 Registerkarte Haupteinstellungen, 2-4 bis 2-11 Registerkarte Layout, 2-20...
  • Seite 232 Macintosh, 5-2 Windows, 3-5 bis 3-6 Utilities Systemvoraussetzungen, B-11 bis B-12 Macintosh, 4-27 bis 4-28 Windows, 2-29 bis 2-34 Utility zur Druckkopf-Justage, 8-10 bis 8-11 Tasten, 3 Text/Grafik-Einstellung Macintosh, 4-8 Windows, 2-10 Verbrauchsmaterialien, 10-1 bis 10-4 Tinteneinstellung Vorschaufunktion, 4-24 Macintosh, 4-6 Tintenpatronen, 10-3 austauschen, 7-1 Transportieren...
