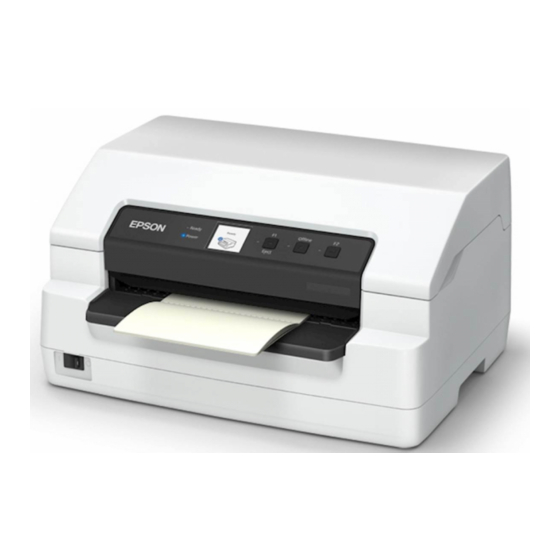

Epson PLQ-50 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Epson Anleitungen
  4. Drucker
  5. PLQ-50 Serie
  6. Benutzerhandbuch
Epson PLQ-50 Benutzerhandbuch

Epson PLQ-50 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für PLQ-50:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
NPD6416-01 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Epson PLQ-50

Inhaltszusammenfassung für Epson PLQ-50

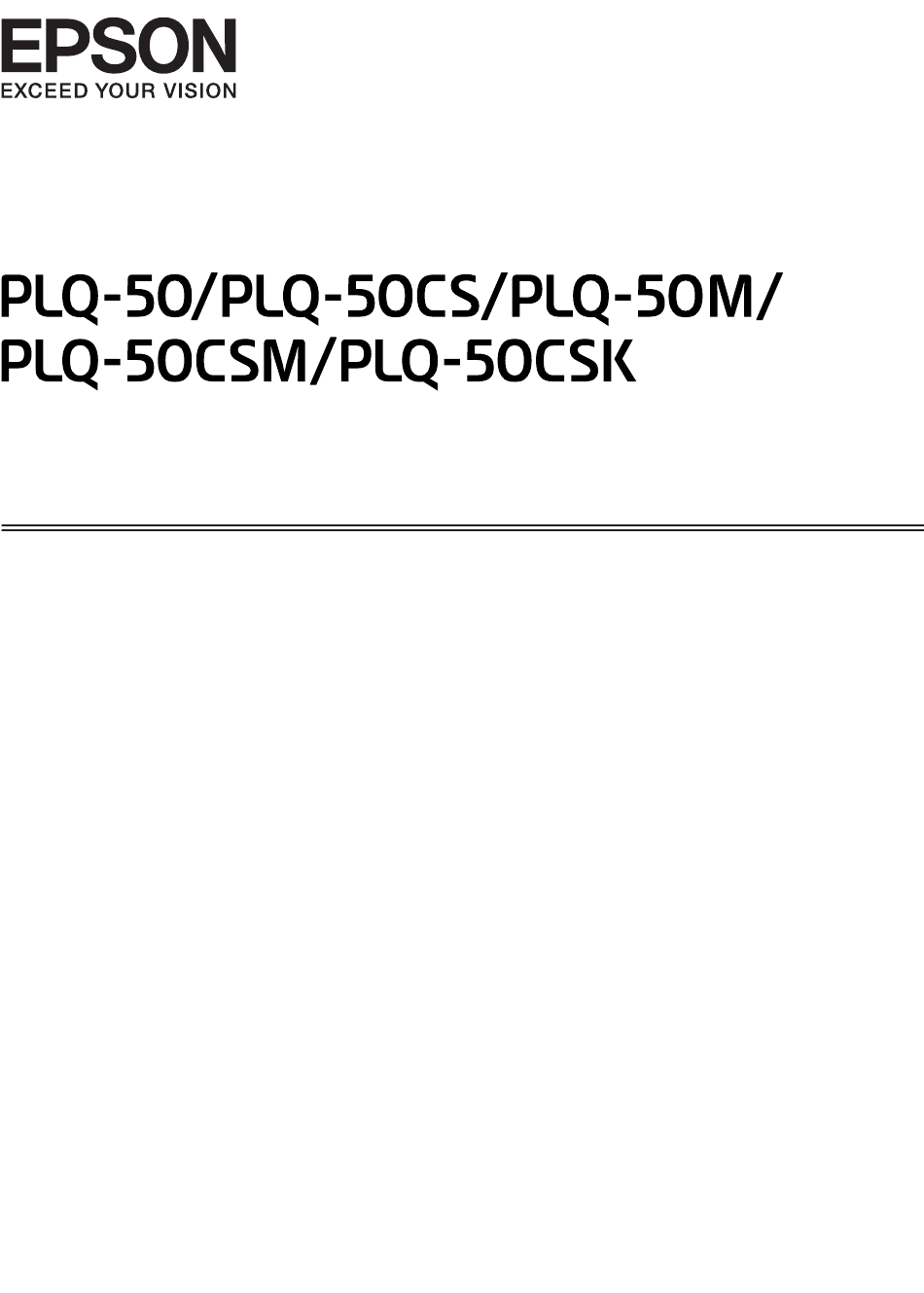

  • Seite 1 Benutzerhandbuch NPD6416-01 DE...
  • Seite 2 Epson Corporation entstanden sind. Die Seiko Epson Corporation kann nicht für Schäden oder sonstige Probleme haftbar gemacht werden, die aus der Verwendung von Zubehör oder Verbrauchsmaterial resultieren, das weder von Epson hergestellt noch von Epson für den Gebrauch mit Seiko Epson Corporation-Geräten zugelassen wurde.

  • Seite 3: Inhaltsverzeichnis

    Originale Epson Farbbandkassette........
  • Seite 4 Deinstallieren der Druckersoftware............41 Deinstallieren von Druckertreiber und EPSON Status Monitor 3......41 Kapitel 4 Wartung Austauschen der Farbbandkassette.
  • Seite 5 Bevor Sie sich mit Epson in Verbindung setzen........

  • Seite 6: Allgemeine Informationen Zum Drucker

    ❏ PLQ-50CS, PLQ-50CSM und PLQ-50CSK sind mit Scanfunktionen ausgestattet. In dieser Anleitung werden diese Modelle als Scannermodelle bezeichnet. ❏ PLQ-50, PLQ-50CS, PLQ-50M, und PLQ-50CSM verfügen über einen LCD-Bildschirm, auf dem der Druckerstatus und Anweisungen angezeigt werden. In dieser Anleitung werden diese Modelle als LCD-Modelle bezeichnet.

  • Seite 7: Über Diese Anleitung

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Über diese Anleitung Wo Sie Informationen finden Die folgenden Anleitungen werden mit Ihrem Epson-Drucker geliefert. Start Here (gedruckte Anleitung) Bietet Informationen zur Aufstellung des Druckers und zur Installation der Software. Benutzerhandbuch (diese Anleitung) Bietet allgemeine Informationen und Anweisungen zur Benutzung des Druckers.
  • Seite 8 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch ❏ Microsoft ® ® Betriebssystem Windows ❏ Microsoft ® ® Betriebssystem Windows Vista ❏ Microsoft ® ® Betriebssystem Windows ❏ Microsoft ® ® Betriebssystem Windows XP Professional x64 Edition ❏ Microsoft ® ® Betriebssystem Windows Server 2019 ❏ Microsoft ®...

  • Seite 9: Wichtige Anweisungen

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Wichtige Anweisungen Sicherheitshinweise Handbuch-Konventionen Warnung Diese Warnungen müssen unbedingt beachtet werden, um Körperverletzungen zu vermeiden. Vorsicht Diese Vorsichtshinweise müssen beachtet werden, um Schäden am Gerät zu vermeiden. Hinweise Hinweise enthalten wichtige Informationen und hilfreiche Tipps zur Arbeit mit dem Drucker.

  • Seite 10: Aufstellen Des Druckers

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Aufstellen des Druckers ❏ Stellen Sie den Drucker nicht auf einer instabilen Fläche ab und vermeiden Sie Standorte in der Nähe von Heizkörpern oder anderen Wärmequellen. ❏ Die Stellfläche für den Drucker muss eben und stabil sein. Wenn der Drucker geneigt steht, kann er nicht störungsfrei arbeiten.

  • Seite 11: Wartung Des Druckers

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch ❏ Das Stromkabel dieses Produktes ist ausschließlich zur Verwendung mit diesem Produkt vorgesehen. Bei Verwendung mit anderen Geräten können Feuer oder elektrische Schläge verursacht werden. ❏ Vergewissern Sie sich, dass das Wechselstromnetzkabel die lokal gültigen Sicherheitsnormen erfüllt. ❏ Vermeiden Sie es, den Drucker an Orten aufzustellen, an denen kurzfristige Temperatur- und Feuchtigkeitsschwankungen auftreten.

  • Seite 12: Beim Einlegen Von Papier

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch ❏ Mit Ausnahme der ausdrücklich in diesem Handbuch angegebenen Handgriffe sollten Sie niemals versuchen, den Drucker selbst zu reparieren. ❏ In folgenden Fällen müssen Sie den Drucker vom Netz trennen und sich an einen autorisierten Kundendiensttechniker wenden: i. Bei beschädigtem Stromkabel oder Stecker.

  • Seite 13: Betrieb Des Druckers

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch ❏ Wenn Sie Papier verwenden, das kürzer ist als 110,0 mm, stellen Sie die Papierausgaberichtung auf vorne ein. Die Standardeinstellung ist vorne. Weitere Informationen finden Sie unter http:// www.epson.com. ❏ Legen Sie kein Papier ein, dass gewellt ist oder beim Einführen in die Zufuhr geknickt wurde.

  • Seite 14: Für Kunden In Russland, Weißrussland Und Kasachstan

    Anschrift: Moscow, 129110, ul. Schepkina, 42, Bldg. 2a, Fl. 3 Business Center Chaika Plaza Telefon: +7 (495) 777-0355/56 Webseite: http://www.epson.ru/ E-Mail: info_CIS@epson.ru EPSON EUROPE B.V. MOSCOW REPRESENTATIVE OFFICE Anschrift: Moscow, 129110, ul. Schepkina, 42, Bldg. 2a, Fl. 3 Business Center Chaika Plaza Telefon: +7 (495) 777-0355/56 Webseite: http://www.epson.ru/ Monat und Jahr der Produktion: Mit 8 Ziffern am Produkt gekennzeichnet: JJJJ.MM.TT...

  • Seite 15: Einschränkungen Beim Kopieren

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Einschränkungen beim Kopieren Beachten Sie die folgenden Einschränkungen, um eine verantwortungsvolle und gesetzliche Nutzung Ihres Produkts zu gewährleisten. Das Kopieren der folgenden Gegenstände ist per Gesetz verboten: ❏ Banknoten, Münzen, börsengängige vom Staat ausgegebene Wertpapiere, Staatsanleihen und kommunale Wertpapiere ❏...

  • Seite 16: Kapitel 1 Druckergrundlagen

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Kapitel 1 Druckergrundlagen Teile des Druckers Druckerabdeckung Öffnen Sie diese für den Austausch der Farbbandkassette oder zum Entfernen von gestautem Papier. Bedienfeld Das Bedienfeld des Druckers. Ein/Aus-Schalter Schaltet den Drucker ein oder aus. Vorderer Einzug Zieht Papier oder das Sparbuch ein. Bei Scannermodellen können Sie auch Originale oder ID-Karten zum Scannen einlegen.
  • Seite 17 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Scanner-Kantenführung Legen Sie Ihr Dokument links neben dieser Papierführung ein (nur Scannermodelle) USB-Hub-Anschluss Zwei USB-Anschlüsse Typ A für PC-Peripheriegeräte. Nur bei USB-Hub-Modellen verfügbar. USB-Anschluss Verbindet ein USB-Kabel. Anschluss für Parallelschnittstelle Verbindet das parallele Schnittstellenkabel. Anschluss für serielle Schnittstelle Verbindet das serielle Schnittstellenkabel.
  • Seite 18 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Netzeingang Verbindet das Netzkabel. Oberer Mechanismus Die Vorrichtung, die Papier bedruckt. Freigabehebel Entriegelt den Oberen Mechanismus, damit sich das Papier bei ei- nem Papierstau leichter entfernen lässt. Scannereinheit Nur Scannermodelle verfügen über eine Scanvorrichtung. Der PLQ-50CSK besitzt diese nur an der unteren Seite.

  • Seite 19: Bedienfeld

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Bedienfeld Tasten und Lichtanzeigen des Bedienfelds Werkseitige Standardeinstellung Die folgende Erklärung stützt sich auf die werkseitigen Standardeinstellungen, sodass die Funktionen der Tasten und Lichtanzeigen von den nachstehenden Erklärungen abweichen können, je nachdem, welche Druckereinstellungen in Ihrem Drucker implementiert sind.

  • Seite 20: Anleitung Zu Lcd-Bildschirmen

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Anleitung zu LCD-Bildschirmen Dieser Abschnitt bietet eine Übersicht der Menüs und Bedienelemente für LCD-Bildschirme. Hinweis: Der LCD-Bildschirm ist nur bei LCD-Modellen verfügbar. Statusinformationen-Bildschirm Der Drucker zeigt den aktuellen Druckerstatus an. Es folgen Beispiele hierzu. Der Drucker ist druckbereit.
  • Seite 21 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Angezeigte Informationen oder Meldungen können je nach den von der Windows-Anwendung gesendeten Druckdaten variieren. Das Informationssymbol zeigt an, dass Informationen verfügbar sind. Zeigt den für den Druckertreiber angegebenen Driver Note (Treiberhinweis) an. Zeigt verfügbare Tasten und Bedienelemente. Fehleranzeige-Bildschirm Der Drucker zeigt den Fehlerstatus an, wenn ein Fehler aufgetreten ist.

  • Seite 22: Informationen Über Verbrauchsmaterialien

    Druckerteile gewährleistet. Andere nicht von Epson hergestellte Produkte können Ihren Drucker beschädigen. Diese Schäden sind nicht von der Epson-Garantie abgedeckt. Die Modellnummer der originalen Epson-Farbbandkassetten ist auf dem Etikett im Inneren des Druckers aufgedruckt. Siehe „Ersetzen der Farbbandkassette“ auf Seite 44 für Anweisungen zum Austausch der Farbbandkassette.

  • Seite 23: Kapitel 2 Handhabung Der Druckmedien

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Kapitel 2 Handhabung der Druckmedien Handhabung der Druckmedien...

  • Seite 24: Zulässiger Papierzustand

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Zulässiger Papierzustand Vorsicht: ❏ Verwenden Sie kein gefaltetes, zerknittertes, gewelltes, zerrissenes, fleckiges oder geprägtes Papier. Verwenden Sie das Papier, dass den Papierspezifikationen entspricht. Detailliertere Informationen finden Sie unter „Papier/Medien“ auf Seite 84. ❏ In den folgenden Abbildungen wird der für den Drucker zulässige bzw. nicht zulässige Zustand eines Papiers erläutert.

  • Seite 25: Einlegen Von Sparbüchern

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch C: Zerknittert D: Gefaltet Einlegen von Sparbüchern Vorsicht: Verwenden Sie den Drucker stets mit eingesetzter Farbbandkassette. Anderenfalls kann es zu einem Papierstau kommen. Es können vertikal und horizontal gefaltete Sparbücher eingezogen werden. Gehen Sie folgendermaßen vor, um Sparbücher einzulegen: 1.

  • Seite 26: Einlegen Von Einzelblättern

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Vorsicht: ❏ Setzen Sie im Standardeinstellungsmodus bei Verwendung eines Sparbuchs den Modus Passbook (Bankbuch) auf Ein und den Modus Binding (Bindung) auf das Verfahren für Sparbuchbindung. ❏ Verwenden Sie Sparbücher mit einem Reflexionsgrad von mehr als 60 %.

  • Seite 27: Einzug Von Id-Karten

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 2. Schieben Sie das Einzelblatt mit der bedruckbaren Seite nach oben in den vorderen Papierschacht bis zum Erreichen der internen Rolle ein. Der Drucker zieht das Papier automatisch in die richtige Position ein. Dann kann es bedruckt werden.
  • Seite 28 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch ❏ Verwenden Sie die ID-Karte nur für Scanvorgänge. Sie kann nicht zum Drucken oder zum Lesen und Schreiben von Magnetstreifen verwendet werden. Sie können die ID-Karte einlegen. Legen Sie die ID-Karte anhand folgender Schritte ein: 1. Schalten Sie den Drucker ein.

  • Seite 29: Kapitel 3 Druckersoftware

    Der Druckertreiber ist ein Programm, das der Computer zur Steuerung des Druckers benötigt. Der Druckertreiber muss installiert werden, damit Softwareanwendungen unter Windows die Druckerfunktionen vollständig nutzen können. Während der Installation des Druckertreibers können Sie auch EPSON Status Monitor 3 zusammen mit den anderen Dienstprogrammen über das Softwaremedium installieren. Hinweis: ❏...

  • Seite 30: Zugriff Auf Den Druckertreiber Aus Windows-Anwendungen

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch ❏ Wenn Sie den Druckertreiber über das Start-Menü aufrufen, gelten die Einstellungen, die Sie vornehmen, für alle Anwendungen. Weitere Informationen finden Sie unter „Zugreifen auf den Druckertreiber über das Start-Menü“ auf Seite 33. Weitere Informationen zur Kontrolle und Änderung der Druckertreibereinstellungen finden Sie unter „Ändern der Druckertreibereinstellungen“...
  • Seite 31 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 1. Wählen Sie im Menü Datei Ihrer Anwendung den Befehl Print (Drucken) aus. Stellen Sie sicher, dass Ihr Drucker unter Drucker auswählen im Dialogfenster Print (Drucken) ausgewählt ist. Druckersoftware...
  • Seite 32 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 2. Klicken Sie auf Preferences (Einstellungen). Das Fenster Printing Preferences (Druckeinstellungen) erscheint mit den Menüs Paper/Quality (Papier/Qualität), Layout, User Defined Paper (benutzerdef. Papierformat) und Extension Settings (Erweiterte Einstellungen). Auf diesen Registerkarten finden Sie die Druckertreibereinstellungen. Druckersoftware...

  • Seite 33: Zugreifen Auf Den Druckertreiber Über Das Start-Menü

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 3. Klicken Sie zum Anzeigen eines Menüs auf die entsprechende Registerkarte am oberen Rand des Fensters. Nähere Informationen zur Änderung der Einstellungen finden Sie im Abschnitt „Ändern der Druckertreibereinstellungen“ auf Seite 37. Zugreifen auf den Druckertreiber über das Start-Menü...
  • Seite 34 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Unter Windows 8.1/Windows 8/Windows Server 2012 R2/Windows Server 2012: Klicken Sie auf den Desktop im Start-Bildschirm, bewegen Sie den Zeiger in die rechte obere Ecke des Bildschirms, klicken Sie auf Settings (Einstellungen) und dann auf Control Panel (Systemsteuerung). Wählen Sie anschließend View devices and printers (Geräte und Drucker anzeigen) aus der Hardware and Sound (Hardware und Sound)-Kategorie.
  • Seite 35 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 2. Klicken Sie mit der rechten Maustaste auf das Symbol für Ihren Drucker und klicken Sie dann auf Printing Preferences (Druckeinstellungen). Auf dem Bildschirm sehen Sie die Menüs Paper/ Quality (Papier/Qualität), Layout, User Defined Paper (benutzerdef. Papierformat) und Extension Settings (Erweiterte Einstellungen).
  • Seite 36 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Klicken Sie mit der rechten Maustaste auf das Druckersymbol und klicken Sie dann auf Printer properties (Druckereigenschaften), um das Fenster Properties (Eigenschaften) mit den Menüs anzuzeigen, in denen Sie die Einstellungen für den Druckertreiber vornehmen können. 3. Klicken Sie zum Anzeigen eines Menüs auf die entsprechende Registerkarte am oberen Rand des Fensters.

  • Seite 37: Ändern Der Druckertreibereinstellungen

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Ändern der Druckertreibereinstellungen Der Druckertreiber enthält zwei Menüs, in denen Sie die Einstellungen des Druckertreibers ändern können: Layout, Paper/Quality (Papier/Qualität). Sie können die Einstellungen ferner auf der Registerkarte Utility (Dienstprogramm) in der Druckersoftware ändern. Einen Überblick über die verfügbaren Einstellungen finden Sie unter „Übersicht über die Druckertreibereinstellungen“...

  • Seite 38: Übersicht Über Die Druckertreibereinstellungen

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Wenn Sie alle Druckertreibereinstellungen vorgenommen haben, klicken Sie auf OK, um die Einstellungen zu übernehmen, bzw. auf Cancel (Abbrechen), um die Änderungen rückgängig zu machen. Sobald Sie die Einstellungen des Druckertreibers überprüft und ggf. angepasst haben, können Sie mit dem Drucken beginnen.
  • Seite 39 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Einstellungen Erklärungen Paper Size (Papierformat) Wählen Sie das gewünschte Papierformat aus. Wenn das gewünschte Papierformat nicht angezeigt wird, verwenden Sie die Bildlaufleiste, um durch die Liste zu blättern. Falls Ihr Papierformat in der Liste nicht aufgeführt wird, beachten Sie „Benutzerdefi- niertes Papierformat“...

  • Seite 40: Benutzerdefiniertes Papierformat

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Einstellungen Erklärungen Printer Font Setting (Dru- Wählen Sie die Zeichentabellengruppe aus, die Sie verwenden möchten. Zur Auswahl ckerschrifteneinstellungen) stehen drei Zeichentabellengruppen: Standard, Expanded (Erweitert) und None (Ohne) (Bit-Bilddruck). Wenn Standard oder Expanded (Erweitert) ausgewählt wird, verwendet der Drucker die Geräteschriften.

  • Seite 41: Deinstallieren Der Druckersoftware

    Druckertreiber. Hinweis: Wenn Sie EPSON Status Monitor 3 in einer Windows XP-/Windows Server 2003 R2-/Windows Server 2003-Umgebung mit mehreren Benutzern deinstallieren, entfernen Sie das Verknüpfungssymbol vor der Deinstallation auf allen Clients. Sie können das Symbol entfernen, indem Sie das Kontrollkästchen Shortcut Icon (Shortcut-Symbol) im Dialogfenster Monitoring Preferences (Überwachungsoptionen) deaktivieren.

  • Seite 42: Programs (Programme Hinzufügen Oder Entfernen))

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch ❏ Windows 8.1/Windows 8/Windows Server 2012 R2/Windows Server 2012 Wählen Sie Desktop > Settings (Einstellungen) > Control Panel (Systemsteuerung). ❏ Windows 7/Windows Vista/Windows XP/Windows Server 2008 R2/Windows Server 2008/ Windows Server 2003 R2/Windows Server 2003 Klicken Sie auf die Start-Schaltfläche und wählen Sie Control Panel (Systemsteuerung).
  • Seite 43 Vergewissern Sie sich, dass in der Registerkarte Printer Model (Druckermodell) nichts gewählt ist. Öffnen Sie die Registerkarte Utility (Hilfsprogramm), wählen Sie EPSON Status Monitor 3 (for EPSON XXXXXX ESC/P) (EPSON Status Monitor 3 (für EPSON XXXXXX ESC/P)) und klicken Sie dann auf OK. Sie können nur EPSON Status Monitor 3 deinstallieren.

  • Seite 44: Kapitel 4 Wartung

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Kapitel 4 Wartung Austauschen der Farbbandkassette Ersetzen der Farbbandkassette Installieren oder ersetzen Sie die Farbbandkassette anhand folgender Schritte: Warnung: Unmittelbar nach dem Druckvorgang ist der Druckkopf sicherlich noch heiß. Warten Sie einige Minuten, bis er sich abgekühlt hat, bevor Sie die Farbbandkassette austauschen.
  • Seite 45 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Hinweis: Ist der Obere Mechanismus nicht verriegelt, kann er während des Austauschs des Farbbands herunterfallen. *: Führungsmarkierung 5. Stellen Sie sicher, dass sich der Druckkopf in der Mitte des Druckers befindet. Wartung...
  • Seite 46 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 6. Halten Sie beide Seiten der Farbbandführung fest und ziehen Sie sie nach unten aus dem Druckkopf heraus. 7. Halten Sie beide Seiten der Farbbandkassette mit beiden Händen fest und drehen Sie sie an den Kunststoffhaken. Ziehen Sie sie dann nach oben und aus dem Drucker.
  • Seite 47 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Vorsicht: Berühren Sie das weiße Kabel im Drucker nicht. 8. Nehmen Sie die neue Farbbandkassette aus der Verpackung heraus. 9. Stecken Sie die Kunststoffhaken der Farbbandkassette in die Schlitze des Druckers. Drücken Sie dann auf die Farbbandkassette, so dass sie einrastet.
  • Seite 48 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 10. Halten Sie die Farbbandführung an beiden Seiten und ziehen Sie sie nach unten, bis sie von der Kassette frei ist. 11. Setzen Sie die Farbbandführung an die Unterseite des Druckkopfs und drücken Sie sie nach oben, so dass sie einrastet.
  • Seite 49 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 12. Drehen Sie am Drehknopf zur Bandstraffung, damit Sie das Farbband korrekt einfädeln können. Vorsicht: Das Farbband darf nicht verdreht oder zerknittert sein. 13. Ziehen Sie den Freigabehebel zurück, um den Oberen Mechanismus wieder auf seine ursprüngliche Position zu setzen. Achten Sie darauf, den Hebel bis zur Führungsmarkierung zu ziehen, bis er mit einem Klicken einrastet.

  • Seite 50: Reinigung Des Druckers

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Vorsicht: Achten Sie darauf, den Oberen Mechanismus durch Ziehen des Auslösehebels zu versetzen. Ziehen Sie den Mechanismus nicht von Hand. Hierdurch kann es zu Schäden am Drucker kommen. 14. Schließen Sie die Druckerabdeckung. Reinigung des Druckers Damit Drucker immer optimal funktioniert, sollten Sie ihn jährlich mehrmals gründlich reinigen.

  • Seite 51: Reinigung Des Scannerglases (Betrifft Nur Scannermodelle)

    ❏ Verwenden Sie keine harten oder scheuernden Bürsten. ❏ Sprühen Sie kein Schmiermittel in das Druckerinnere. Ungeeignete Schmierstoffe können den Druckermechanismus beschädigen. Wenden Sie sich an einen Epson-Vertragshändler, wenn Sie der Ansicht sind, dass eine Schmierung erforderlich ist. Reinigung des Scannerglases (betrifft nur Scannermodelle) Damit Ihr Scanner immer optimal funktioniert, sollten Sie ihn regelmäßig reinigen (alle drei Monate).
  • Seite 52 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Vorsicht: ❏ Achten Sie darauf, nicht Ihre Hand an den Teilen im Inneren des Druckers zu verletzen. ❏ Üben Sie keinerlei Druck auf die Glasfläche des Scanners auf. ❏ Achten Sie darauf, nicht die Glasfläche des Scanners zu verkratzen oder zu beschädigen, und reinigen Sie sie nicht mit einer harten oder scheuernden Bürste.

  • Seite 53: Transport Des Druckers

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Hinweis: Beim PLQ-50CSK befindet sich das Scannerglas nur an seiner unteren Seite. Transport des Druckers Wenn Sie Ihren Drucker über eine längere Entfernung transportieren müssen, verpacken Sie ihn wieder sorgfältig mit den Originalmaterialien in seiner Originalverpackung. Gehen Sie folgendermaßen vor, um den Drucker wieder in der Originalverpackung zu verstauen: Warnung: Zum Entfernen der Farbbandkassette müssen Sie den Druckkopf von Hand bewegen.
  • Seite 54 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 4. Stellen Sie sicher, dass der Druckkopf nicht heiß ist. Entfernen Sie dann die Farbbandkassette, wie unter „Ersetzen der Farbbandkassette“ auf Seite 44 beschrieben. 5. Vergewissern Sie sich, dass die Druckerabdeckung geschlossen ist. 6. Verpacken Sie den Drucker, die Farbbandkassette und das Netzkabel (sofern erforderlich) wieder in die Originalverpackungen und dann in den Originalverpackungskarton des Druckers.

  • Seite 55: Kapitel 5 Fehlerbehebung

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Kapitel 5 Fehlerbehebung Problemdiagnose Versuchen Sie das Druckerproblem am besten in zwei Schritten zu beheben: Führen Sie zuerst eine Fehlerdiagnose und dann die geeigneten Abhilfemaßnahmen durch, bis der Fehler behoben ist. Die Informationen, die Sie zur Diagnose und Behebung der gängigsten Probleme benötigen, werden vom Bedienfeld des Druckers oder durch Ausdrucken eines Selbsttests bereitgestellt.

  • Seite 56: Lcd-Modell

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch LCD-Modell Beachten Sie die nachstehenden Schritte, wenn ein LCD-Bildschirm auf dem Bedienfeld Ihres Druckers vorhanden ist. 1. Schalten Sie den Drucker aus. 2. Schalten Sie den Drucker ein und halten Sie dabei die Tasten F1/Eject und F2 auf dem Bedienfeld gedrückt.

  • Seite 57: Modelle Ohne Lcd-Bildschirme

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 5. Schalten Sie den Drucker aus, um den Standardeinstellungsmodus zu beenden. Modelle ohne LCD-Bildschirme Ist kein LCD-Bildschirm auf dem Bedienfeld Ihres Druckers vorhanden, halten Sie sich an die nachstehenden Anweisungen. 1. Schalten Sie den Drucker aus. Vorsicht: Warten Sie jedes Mal nach dem Ausschalten des Druckers mindestens fünf Sekunden, bevor Sie den Drucker wieder einschalten.
  • Seite 58 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Hinweis: Der Drucker gibt einen Signalton aus, wenn Sie eine Taste auf dem Bedienfeld drücken und die entsprechende Funktion ist nicht verfügbar. Meldungen Probleme und Lösungen Status der Lichtan- Akustische Signale zeigen ❏ Papier einlegen. Es befindet sich kein Papier im Papierschacht. Legen Sie Papier im Vorderer Einzug ein.

  • Seite 59: Probleme Und Lösungen

    Probleme und Lösungen Status der Lichtan- Akustische Signale zeigen Druckerfehler. Kontaktieren Sie den Epson Sup- Ein unbekannter Druckerfehler ist aufgetreten. Schalten Sie den Drucker port. Es liegt eine Druckverweigerung vor. aus, lassen Sie ihn einige Minuten ausgeschaltet und schalten Sie ihn dann wieder ein.

  • Seite 60: Druckvorgang

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Die Spannungswerte des Druckers stimmen even- Stellen Sie sicher, dass die Spannungswerte des Druckers mit der tuell nicht mit der Netzspannung der Steckdose Netzspannung der Steckdose übereinstimmen. Wenn die Span- überein. nungswerte nicht übereinstimmen, ziehen Sie sofort das Netzka- bel heraus und wenden Sie sich an Ihren Fachhändler.
  • Seite 61 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Im WNI4915-Modus kann nicht das im Lieferum- Achten Sie darauf, dass Sie stets das richtige Kabel verwenden. fang des Druckers enthaltene Kabel verwendet werden. Der Drucker druckt nicht, wenn der Computer Daten sendet. Ursache Aktion Der Drucker wurde angehalten.
  • Seite 62 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Das Farbband ist abgenutzt. Tauschen Sie die Farbbandkassette aus, wie unter „Ersetzen der Farbbandkassette“ auf Seite 44 beschrieben. Im Druckbild fehlen Linien oder Punkte. Ursache Aktion Der Druckkopf ist beschädigt. Drucken Sie die aktuellen Einstellungen im Standardeinstellungs- modus und prüfen Sie den Zustand der Nadeln. Informationen zum Drucken der Einstellungen finden Sie unter „Ausdruck der...

  • Seite 63: Probleme Mit Der Druckposition

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch In Ihrer Software ist die falsche Zeichentabelle Wählen Sie die richtige Zeichentabelle in der Software oder im ausgewählt. Standardeinstellungsmodus aus. Die Einstellung der Zeichenta- belle in der Software hat Priorität vor den im Standardeinstel- lungsmodus konfigurierten Einstellungen. Kontaktieren Sie zur Unterstützung Ihren Administrator.

  • Seite 64: Scannen

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Die von Ihnen gewünschten Druckertreiberein- Wählen Sie, bevor Sie den Druckauftrag starten, die korrekten stellungen sind in Ihrer Software nicht ausge- Druckertreibereinstellungen auf dem Windows-Desktop oder in wählt. Ihrer Anwendung aus. Scannen Scanqualitätsproblem Das gescannte Bild ist streifig oder schmutzig.

  • Seite 65: Beheben Eines Papierstaus

    Wenn sich der Drucker im PR2-Modus befindet, finden Sie Anwei- sungen zur Ausgabe des Papiers unter „Beheben eines Papiersta- us“ auf Seite 65. Drücken Sie im WNI4915- oder EPSON Mo- de-Modus die Taste F1/Eject. Drücken Sie im IBM4722-Modus die Taste Offline und anschließend die Taste F1/Eject. Stellen Sie sicher, dass die Papierlänge innerhalb des für Einzelblattpapier...
  • Seite 66 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Vorsicht: Berühren Sie das weiße Kabel im Drucker nicht. 1. Schalten Sie den Drucker aus. Vorsicht: Warten Sie jedes Mal nach dem Ausschalten des Druckers mindestens fünf Sekunden, bevor Sie den Drucker wieder einschalten. Andernfalls kann der Drucker beschädigt werden.
  • Seite 67 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Situation Taste Maßnahme Papier staut sich beim Ein- F1/Eject Drücken, um Papier bei jedem Tastendruck einige wenige Zei- ziehen len nach vorne auszugeben. Einige Sekunden gedrückt halten, um das Papier nach vorne auszugeben. Papier staut sich bei Pa- Offline Drücken, um Papier bei jedem Tastendruck einige wenige Zei-...

  • Seite 68: Drucken Eines Selbsttests

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Drucken eines Selbsttests Durch Ausführung des Druckerselbsttests können Sie feststellen, ob das Problem vom Drucker oder vom Computer ausgeht: ❏ Wenn die Ergebnisse des Selbsttests zufrieden stellend sind, funktioniert der Drucker einwandfrei und das Problem wird wahrscheinlich durch die Einstellungen des Druckertreibers, die Anwendungseinstellungen, den Computer oder das Schnittstellenkabel verursacht.
  • Seite 69 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 4. Der Drucker druckt das Selbsttestmuster mit der im Standardeinstellungsmodus gewählten Schriftart. Hinweis: Um den Selbsttest vorübergehend anzuhalten, drücken Sie die Taste Offline. Zum Fortsetzen des Selbsttests drücken Sie die Taste Offline erneut. Vorsicht: Schalten Sie den Drucker nicht aus, während der Selbsttest gedruckt wird. Betätigen Sie zum Unterbrechen des Druckvorgangs stets die Taste Offline.

  • Seite 70: Kapitel 6 Wo Sie Hilfe Bekommen

    Falls Sie weitere Unterstützung benötigen, besuchen Sie die nachstehend gezeigte Website des Epson-Supports. Wählen Sie Ihr Land oder Ihre Region und rufen Sie den Support-Bereich Ihrer lokalen Epson-Website auf. Auf der Seite finden Sie auch aktuellste Treiber, häufig gestellte Fragen, Anleitungen und andere Downloads.

  • Seite 71: Hilfe Für Kunden In Europa

    ❏ Name und Version des Betriebssystems Ihres Computers ❏ Name und Version der Anwendungssoftware, die Sie üblicherweise mit dem Produkt verwenden Hilfe für Kunden in Europa Informationen zur Kontaktaufnahme mit dem Epson-Kundendienst finden Sie im paneuropäischen Garantiedokument. Hilfe für Kunden in Singapur Folgende Informationsquellen, Support und Services erhalten Sie bei Epson Singapore: World Wide Web (http://www.epson.com.sg)

  • Seite 72: Hilfe Für Kunden In Indonesien

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 29 Tue Tinh, Quan Hai Ba Trung, Hanoi City, Vietnam. Telefon (Hanoi): 84-4-3978-4785, 84-4-3978-4775 Hilfe für Kunden in Indonesien Kontaktdaten für Informationen, Support und Services: World Wide Web http://www.epson.co.id ❏ Informationen zu Produktspezifikationen, Treiber zum Download ❏ Antworten auf häufig gestellte Fragen (FAQ), Fragen zum Verkauf, Fragen per E-Mail...
  • Seite 73 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch EAST JAWA ESC SURABAYA Hitech Mall Lt. 2 Block A No. 24 Jl. Ku- (+6231) 5355035 suma Bangsa No. 116 - 118 Surabaya - sby-admin@epson-indone- JATIM sia.co.id SOUTH ESC MAKASSAR Jl. Cendrawasih NO. 3A, kunjung mae, (+62411) 8911071...

  • Seite 74: Hilfe Für Kunden In Malaysia

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Hilfe für Kunden in Malaysia Kontaktdaten für Informationen, Support und Services: World Wide Web (http://www.epson.com.my) ❏ Informationen zu Produktspezifikationen, Treiber zum Download ❏ Antworten auf häufig gestellte Fragen (FAQ), Fragen zum Verkauf, Fragen per E-Mail Epson Callcenter Telefon: +60 1800-8-17349 ❏...

  • Seite 75: Hilfe Für Kunden In Den Philippinen

    Erreichbar von 9:00 bis 18:00 Uhr, Montag bis Samstag (mit Ausnahme öffentlicher Feiertage) Hilfe für Kunden in den Philippinen Anwender sind eingeladen, sich an Epson Philippines Corporation zu wenden, um technischen Support und andere Kundendienstleistungen zu erhalten. World Wide Web (http://www.epson.com.ph) Informationen zu Produktspezifikationen, Treiber zum Download, Antworten auf häufig gestellte...

  • Seite 76: Kapitel 7 Produktinformationen

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Kapitel 7 Produktinformationen Druckerspezifikationen Systemanforderungen Windows 10 (32-bit, 64-bit)/Windows 8.1 (32-bit, 64-bit)/Windows 8 (32-bit, 64-bit)/Windows 7 (32-bit, 64-bit)/Windows Vista (32-bit, 64-bit)/Windows XP SP3 oder aktueller (32-bit)/Windows XP Professional x64 Edition SP2 oder aktueller /Windows Server 2019/Windows Server 2016/...
  • Seite 77 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Druckrichtung: Bidirektional mit Druckwegoptimierung für Text und Grafi‐ ken. Der Unidirektionaldruck von Text bzw. Grafiken kann über Softwarebefehle ausgewählt werden. Zeilenabstand: 1/6 Zoll PR2: Programmierbar in Schritten von 1/240 Zoll oder 1/216 Zoll WNI4915, ESC/P2, ESC/P2+ESC/MC: Programmierbar in Schritten von 1/360 Zoll...
  • Seite 78 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Gewicht Ca. 7,9 kg (17,4 lb) (PLQ-50) Ca. 8,9 kg (19,6 lb) (PLQ-50M) Ca. 8,1 kg (17,9 lb) (PLQ-50CS) Ca. 9,1 kg (20,1 lb) (PLQ-50CSM) Ca. 8,0 kg (17,6 lb) (PLQ-50CSK) Farbband: Farbbandkassette mit S015339 schwarzem Farbband Lebensdauer des Farb‐...

  • Seite 79: Elektronik

    Schriftar‐ PR2-Emulation ten: Bitmap-Schriften: EPSON Super Draft 10 cpi, proportional EPSON Draft 10 cpi, proportional EPSON Roman 10, 12, 15 cpi, proportional EPSON Sans Serif 10 cpi, proportional EPSON OCR-B 10 cpi Skalierbare Schriften: Nicht unterstützt Barcode-Schriften: EAN-13, EAN-8, Interleaved 2 von 5, UPC-A, UPC-E, Code 39, Coda...
  • Seite 80 EPSON Sans Serif 10,5 pt., 8-32 pt. (alle 2 pt.) EPSON Roman T 10,5 pt., 8-32 pt. (alle 2 pt.) EPSON Sans Serif H 10,5 pt., 8-32 pt. (alle 2 pt.) Barcode-Schriften: EAN-13, EAN-8, Interleaved 2 of 5, UPC-A, UPC-E, Code 39, Code...
  • Seite 81 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Zeichenta‐ PR2-Emulation bellen: ASCII (Olivetti) 22 Grafikzeichentabellen: International, Germany, Portugal, Spain 1, Denmark/Norway, France, Italy, Sweden/Finland, Switzerland, Great Britain, USA ASCII, Greece, Israel, Spain 2, USSR, Yugoslavia, Olivetti TCV 370, Canada, SDC, Turkey, Arabic, CIBC (ISO) 9 Grafikzeichentabellen:...

  • Seite 82: Elektrische Anschlusswerte

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch ASCII 35 Grafikzeichentabellen: CP 437 (Standard), CP808 (Russian), CP813 (Greek), CP819 (Latin 1), CP850 (US Multilingual), CP851 (Greek), CP852 (Latin 2), CP855 (Cyrillic 1), CP857 (Turkish Latin 5), CP858 (Multilingual), CP860 (Portuguese), CP862 (Hebrew), CP863 (Canadian French), CP864...

  • Seite 83: Umgebungsbedingungen

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Ausführung 100 - 240 V Ausführung 220 - 240 V Eingangsspannungsbe- Wechselspannung 90 - 264 V Wechselspannung 165 - 264 V reich Nennfrequenzbereich 50 - 60 Hz Eingangsfrequenzbereich 49,5 - 60,5 Hz Nennstrom 2,0 – 1,0 A (maximal 5,0 - 1,9 A, je nach...

  • Seite 84: Papier/Medien

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Papier/Medien Verfügbares Papier Hinweis: ❏ Verwenden Sie Sparbücher, Normalpapier, Recycling-Papier und Mehrfachformulare unter den folgenden Temperatur- und Feuchtigkeitsbedingungen: Temperatur: 5 bis 38 ˚C (41 bis 100,4 ˚F) Feuchtigkeit: 10 bis 85 % RF ❏ Verwenden Sie Sparbücher und Papier mit einem Reflexionsgrad von mehr als 60 %.
  • Seite 85 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 25,0 mm 15,0 mm Lochen Sie diesen Bereich nicht. ❏ Bei Verwendung des Druckertreibers liegen die Mindestmaße des oberen und unteren Randes bei 1,0 mm (0,04 Zoll) bzw. 9,0 mm (0,36 Zoll). Sparbuch Horizontal gefaltet Vertikal gefaltet Minimum...
  • Seite 86 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch 0,2 bis 0,5 mm Weniger als 2,0 mm Bedruckbare Seite Drucken Sie nicht auf dieser Seite. Sparbuchgrad Weniger als 0,3 mm R2 bis 5 mm Weniger als 0,3 mm Produktinformationen...
  • Seite 87 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Magnetstreifenposition Mindestbereich des Magnetstreifens Falz oder rechter Rand Einzelblattpapier Vordere Ausgabe Hintere Ausgabe Minimum Maximum Minimum Maximum Breite (mm) (Zoll) Länge (mm) 297/(450)* 297/(450)* (Zoll) 2,64 11,69/(17,72)* 5,59 11,69/(17,72)* Produktinformationen...
  • Seite 88 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Stärke (mm) 0,065 0,19 0,065 0,19 (Zoll) 0,0025 0,0074 0,0025 0,0074 Gewicht (g/m (lb) Qualität Normalpapier und Recycling-Papier Zahlen in ( ) entsprechen den maximalen Längen. Einzelblatt-Mehrfachformulare Vordere Ausgabe Hintere Ausgabe Minimum Maximum Minimum Maximum Breite (mm) (Zoll) Länge...

  • Seite 89: Empfohlener Druckbarer Bereich

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Empfohlener druckbarer Bereich Sparbücher (horizontal gefaltet) Das Mindestmaß für den oberen Rand der oberen Seite beträgt 1,0 mm (0,04 Zoll). Das Mindestmaß für den oberen Rand der unteren Seite beträgt 4,7 mm (0,19 Zoll). Das Mindestmaß für die unteren Ränder der oberen und unteren Seiten beträgt 5,0 mm (0,2 Zoll).

  • Seite 90: Magnetstreifen-Lese-/Schreibgerät

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Der untere Mindestrand beträgt 5,0 mm (0,2 Zoll). Das Mindestmaß für den linken und rechten Rand innerhalb der Druckbereiche beträgt 3,8 mm (0,15 Zoll). Das Mindestmaß für den linken und rechten Rand außerhalb der Druckbereiche beträgt 3,0 mm (0,12 Zoll).

  • Seite 91: Aufzeichnungsfähiger Bereich

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Hinweis: Das Magnetstreifen-Lese-/Schreibgerät wird nur horizontal installiert. Aufzeichnungscode BCD Binär codiert dezimal, 4 Datenbits, 1 VRC-Paritätskontrollbit Aufzeichenbare Zeichen Spalte 3 der ASCII-Tabelle Aufzeichenbare Formate IBM3604, DIN/ISO, ISO7811, IBM4746, ANSI, HT-2751-CIZ, ISO8484 Aufzeichnungsspurbreite 9,7 mm Lesespurbreite 1,1 mm Geschwindigkeit des Medi‐...

  • Seite 92: Spezifikationen Der Aufzeichnungsformate

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch F (max.) H (min.) J (max.) DIN/ISO, ANSI 12,5 13,9 15,5 IBM3604 10,4 11,9 10,4 81,3 ISO7811 10,4 11,9 14,8 — 10,4 11,9 — IBM4746 ISO8484 12,5 13,9 15,3 HT-2751-CIZ 10,2 12,6 — Spezifikationen der Aufzeichnungsformate PR2-Emulation und ESC/P2+ESC/MC-Modus...
  • Seite 93 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch ISO7811 IBM4746 HT-2751-CIZ Bitdichte 75 bpi ± 5 % 210 bpi ± 5 % 105 bpi ± 5 % Aufzeichnungsrichtung von links nach rechts von links nach rechts von rechts nach links Präambel 20 Bit 20 Bit 55 Bit...
  • Seite 94 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch IBM1 IBM2 Maximale Anzahl der aufzei- — — — chenbaren Zeichen (1 Blöcke) Maximale Anzahl der aufzei- 45 Zeichen 36 Zeichen 36 Zeichen chenbaren Zeichen (2 Blöcke) 60 Bit 60 Bit 60 Bit Anzahl der Trennzeichen Mitte der vertikalen Position...
  • Seite 95 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Zeichenumwandlungstabelle PR2-Emulation und ESC/P2+ESC/MC-Modus Funktion Aufzeichnungscodes ASCII Strich- DIN/ISO, IBM3604 BIT4 BIT3 BIT2 BIT1 code ISO8484 < — > * crt bedeutet Zeichen. Funktion Aufzeichnungscodes ASCII Strich- ANSI ISO7811 BIT4 BIT3 BIT2 BIT1 code Produktinformationen...
  • Seite 96 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch — < — > * crt bedeutet Zeichen. Funktion Aufzeichnungscodes ASCII Strich- IBM4746 HT-2751-CIZ BIT4 BIT3 BIT2 BIT1 code Produktinformationen...
  • Seite 97 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch — — — — < — — — > — — * crt bedeutet Zeichen. WNI4915-Emulation Funktion Aufzeichnungscodes ASCII Strich- IBM1 IBM2 BIT4 BIT3 BIT2 BIT1 code Produktinformationen...
  • Seite 98 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch < — — > — * crt bedeutet Zeichen. Funktion Aufzeichnungscodes ASCII Strich- 105 Zeichen ISO7811 BIT4 BIT3 BIT2 BIT1 code — Produktinformationen...

  • Seite 99: Aufzeichnungslayout Des Magnetstreifens

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch < — — > * crt bedeutet Zeichen. Aufzeichnungslayout des Magnetstreifens DIN/ISO, IBM3604, ANSI, ISO7811, IBM4746 und ISO8484 Format mit 1 Blöcken Format mit 2 Blöcken Richtung des Bitmusters Produktinformationen...

  • Seite 100: Scannerspezifikationen (Nur Scannermodelle)

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch HT-2751-CIZ Format mit 1 Blöcken Format mit 2 Blöcken Richtung des Bitmusters Scannerspezifikationen (nur Scannermodelle) Allgemein Scannertp Dokumenteneinzug Scanmethode Papier bewegt sich bei feststehendem Scankopf Fotoelektrisches Gerät Produktinformationen...

  • Seite 101: Scanbarer Bereich

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Maximal wirksame Pixel 5.100 Pixel (600 dpi) Dokumentengröße Max.: 215,9 x 355,6 mm (8,5 x 14,0 Zoll) Min: 65,0 x 67,0 mm (2,6 x 2,6 Zoll) Ausgabeauflösung 600 dpi/300 dpi/200 dpi (Hardware) Lichtquelle LED (rot, grün, blau) Lebensdauer des Scanmecha‐...

  • Seite 102: Usb-Hub-Spezifikation (Nur Usb-Hub-Modelle)

    ❏ Der Anschluss eines nicht geschirmten Druckerschnittstellenkabels an diesen Drucker setzt die EMV-Standards dieses Gerätes außer Kraft. ❏ Darüber hinaus können jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Seiko Epson Corporation zugelassen sind, Ihre Berechtigung zum Betrieb des Gerätes erlöschen lassen. Produktinformationen...

  • Seite 103: Sicherheitsgenehmigungen

    PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch Sicherheitsgenehmigungen Sicherheit IEC/EN62368-1 EN55032 (CISPR Pub.32) Klasse A Kunden in den USA und Kanada Sicherheit UL60950-1 CAN/CSA-C22.2 Nr. 60950-1 FCC, Teil 15, Unterabschnitt B, Klasse A CAN/CSA-CEI/IEC 22.2 CISPR Pub.32 Klasse Hinweis: ❏ Diese Ausrüstung wurde getestet und ist in Übereinstimmung mit den Grenzwerten für Digitalgeräte der Klasse A gemäß...
  • Seite 104 PLQ-50/PLQ-50CS/PLQ-50M/PLQ-50CSM/PLQ-50CSK Benutzerhandbuch PB51A Produktinformationen...
