Seite 1 ® Bedienungsanleitung...
Seite 2 Zulassung der Seiko Epson Corporation als „Epson Approved Product“ haben. EPSON und EPSON ESC/P sind eingetragene Marken und EPSON ESC/P 2 ist eine Marke der Seiko Epson Corporation. Speed, Fontware, FaceLift, Swiss und Dutch sind Marken von Bitstream Inc.

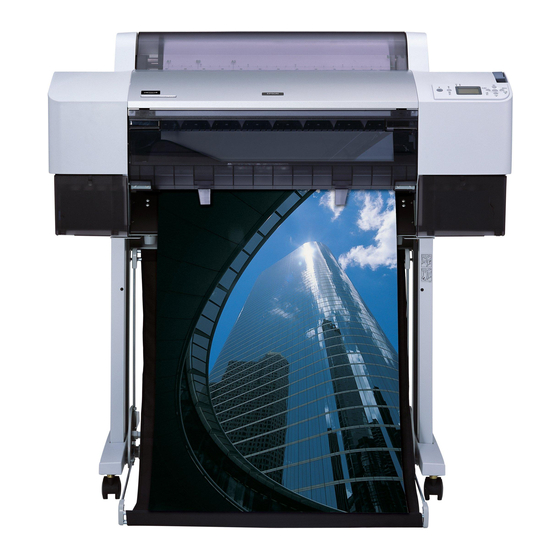

Seite 3 Druckerteile Vorderansicht Rollenpapierab- Rollenpapierspindeln deckung Papierhebel Halterung Bedienfeld Papierablage Tintenpatro- nenfach vordere Abdeckung Rückansicht IEEE1394- Schnittstellenan- Anschluss der schluss USB-Schnittstelle Wechselstrom- buchse Optionale Abdeckung für Schnittstellenein- steckplatz...
Seite 4: Inhaltsverzeichnis
Inhalt Kapitel 1 Drucken unter Windows Druckersoftware ......... . 12 Druckersoftware aufrufen.
Seite 5 Optionen ......... .75 EPSON LFP Remote Panel starten ..... . .76 Einstellungen für Geschwindigkeit &...
Seite 6 Mit EPSON-Monitor IV arbeiten..... . . 159 EPSON-Monitor IV aufrufen ......159 Druckaufträge mit EPSON-Monitor IV verwalten.
Seite 7 Druckkopf ausrichten ....... .213 EPSON LFP Remote Panel starten ..... .213...
Seite 8 Hinweise zu Epson-Spezialmedien und anderen Medien ..266 Epson-Spezialmedien verwenden ..... 266 Anderes Papier als Epson-Spezialmedien verwenden ..267 Verwendung von Rollenpapier .
Seite 9 Einstellung der Papierablage .......301 Für EPSON Stylus Pro 9800/9400 ..... .301 Für EPSON Stylus Pro 7800/7400 .
Seite 10 Die Ausdrucke entsprechen nicht den Erwartungen..363 Die Druckqualität entspricht nicht den Erwartungen ..368 Farbige Dokumente werden nur schwarz gedruckt ..372 Der Druckvorgang dauert zu lange ....372 Rollenpapier kann nicht geschnitten werden .
Seite 11 Tintenpatrone ........405 Epson-Spezialmedien ........407 Rollenpapier .
Seite 12: Drucken Unter Windows
Rollenpapier oder Rollenpapier (Banner) als Papierzufuhr gewählt ist). Layout (Layout) Verkleinern/Vergrößern, Mehrseitig, Vergrößerung optimieren Utility EPSON Status Monitor 3, Düsentest, Druckkopfreinigung, Druckkopf-Justage, Drucker- und Options-Informationen (nur EPSON Stylus Pro 9800/7800), EPSON LFP Remote Panel, Geschwindigkeit & Fortschritt Drucken unter Windows...
Seite 13: Druckersoftware Aufrufen
❏ Die Bildschirmdarstellungen des Druckertreibers in diesem Handbuch stammen vom EPSON Stylus Pro 9800 unter Windows XP. Die Fenster des EPSON Stylus Pro 9400/7800/7400 und des EPSON Stylus Pro 9800 sind fast identisch, außer wenn angegeben. Die Online-Hilfe enthält weitere Informationen zur Druckersoftware.
Seite 14: Unter Windows Me And 98
2. Klicken Sie mit der rechten Maustaste auf das Symbol des Druckers und dann auf Druckeinstellungen. Das Fenster der Druckersoftware wird geöffnet. Unter Windows Me and 98 1. Klicken Sie auf Start, zeigen Sie auf Einstellungen und wählen Sie Drucker aus. 2.
Seite 15: Grundeinstellungen
Grundeinstellungen Vornehmen der Druckereinstellungen In diesem Abschnitt werden die Grundeinstellungen im Druckertreiber zum Drucken von Daten beschrieben. Um die Grundeinstellungen im Druckertreiber vorzunehmen, führen Sie die nachstehenden Anweisungen aus. 1. Wählen Sie Drucken im Menü Datei der Anwendung. Das Dialogfeld Drucken wird aufgerufen. 2.
Seite 16 3. Klicken Sie auf die Registerkarte Haupteinstellungen. Das Menü Haupteinstellungen wird angezeigt. 4. Wählen Sie unter Medientyp ein Medium aus, das dem im Drucker eingelegten Papier entspricht. Siehe „Liste der Medientyp-Einstellungen“ auf Seite 23. Hinweis: ❏ Mit der Einstellung des Medientyps legen Sie fest, welche anderen Einstellungen zur Verfügung stehen, deswegen sollten Sie diese Einstellung stets zuerst vornehmen.
Seite 17 5. Nehmen Sie die Einstellung für Farbe vor. Für EPSON Stylus Pro 9400/7400: Wählen Sie Farb-/Schwarzweißfoto, um Farb- oder Monochromfotos zu drucken, oder Schwarz, um einen Entwurf oder schwarzen Text zu drucken. Für EPSON Stylus Pro 9800/7800: Wählen Sie Farbe aus, um Farb- oder Monochromfotos zu drucken, oder Schwarz, um einen Entwurf oder schwarzen Text zu drucken.
Seite 18 9. Klicken Sie auf die Registerkarte Papier. Das Menü Papier wird eingeblendet. 10. Wählen Sie eine Papierquelle aus der Liste Papierquelle aus. 11. Wählen Sie Randlos aus, wenn Sie ohne Rand drucken möchten. Siehe „Einstellung Randlos vornehmen“ auf Seite 12. Wählen Sie aus der Liste Papiergröße die Größe des im Drucker eingelegten Papiers aus.
Seite 19 14. Wenn als Papierzufuhr Einzelblatt ausgewählt ist, stellen Sie den druckbaren Bereich entsprechend ein. Siehe „Einstellung für Druckbereich vornehmen“ auf Seite 59. Wenn Rollenpapier oder Rollenpapier (Banner) als Einstellung für Papierzufuhr ausgewählt ist, nehmen Sie die erforderlichen Einstellungen für Rollenpapier-Option vor. Siehe „Einstellungen für Rollenpapier-Option vornehmen“...
Seite 20 18. Klicken Sie auf OK. Die Anzeige kehrt zum Dialogfeld Druckeinstellungen (oder einem ähnlichen Dialogfeld) der Anwendung zurück. 19. Klicken Sie auf Drucken, um den Druckvorgang zu starten. Während des Druckvorgangs wird die EPSON Fortschrittsanzeige angezeigt, anhand derer Sie den Druckfortschritt und den Druckerstatus feststellen können. Drucken unter Windows...
Seite 21: Drucken Abbrechen
Drucken abbrechen Um den Druckvorgang abzubrechen, klicken Sie auf Stopp auf der EPSON-Fortschrittsanzeige. Sie können den Druck auch anhalten oder fortsetzen. Um den Druckvorgang anzuhalten, klicken Sie auf Pause. Zum Fortsetzen des Druckvorgangs klicken Sie erneut auf diese Schaltfläche. Vorsicht: Wenn Sie den Druckvorgang abbrechen, kann es sein, dass Sie den Druckauftrag neu starten müssen, um optimale Resultate zu...
Seite 22: Einstellungen Im Menü Haupteinstellungen Vornehmen
Einstellungen im Menü Haupteinstellungen vornehmen In diesem Menü können Sie Einstellungen für Medientyp, Farbe und Modus vornehmen und den Tintenstand der installierten Tintenpatronen prüfen. Sie können außerdem auf das Benutzerhandbuch, die Informationen über Papier und die Website für technische Unterstützung zugreifen, indem Sie auf die Schaltfläche Assistent zum Drucken klicken.
Seite 23: Medium-Einstellung Vornehmen
❏ Wenn Sie anderes Papier als Epson-Spezialmedien verwenden, beachten Sie „Hinweise zu Epson-Spezialmedien und anderen Medien“ auf Seite 266. ❏ Die neuesten Informationen zu den erhältlichen Spezialmedien finden Sie auf der Kundendienst-Website von Epson. Siehe „So erreichen Sie unseren Kundendienst“ auf Seite 382. Liste der Medientyp-Einstellungen Medientyp-Einstellungen...
Seite 24 Photo Paper Gloss 250 Photo Glossy Paper Photo Glossy Paper Photo Semigloss Paper Photo Semigloss Paper Proofing Paper Semimatte EPSON Proofing Paper Semimatte (Commercial) Photo Quality Ink Jet Paper Photo Quality Ink Jet Paper Singleweight Matte Paper Singleweight Matte Paper...
Seite 25: Einstellung Für Farbe Vornehmen
Einstellung für Farbe vornehmen EPSON Stylus Pro 9400/7400 Nehmen Sie die Einstellung für Farbe vor. Wählen Sie Farb-/Schwarzweißfoto, um Farb- oder Monochromfotos zu drucken, oder Schwarz, um einen Entwurf oder schwarzen Text zu drucken. Hinweis: Zum Drucken auf anderen Medien als Zeichenpapier empfehlen wir Farb-/Schwarzweißfoto auch dann, wenn nur schwarze Daten...
Seite 26: Modus Automatisch
Modus Automatisch Der Modus Automatisch bietet den schnellsten und einfachsten Weg, um mit dem Drucken zu beginnen. Wenn Automatisch ausgewählt wird, nimmt der Druckertreiber alle Detaileinstellungen auf der Grundlage der aktuellen Einstellung für Medientyp und Farbe vor. Schieberegler Qualität und Schnell Abhängig vom Medium, das Sie für Medientyp auswählen, während Farbe (oder Farb-/Schwarzweißfoto) oder Schwarz für Farbe und Automatisch für Modus ausgewählt sind, wird ein...
Seite 27 Adobe RGB Nur EPSON Stylus Pro 9800/7800: Passt die Bildfarben an Adobe RGB an. Farbton (nur EPSON Stylus Pro 9800/7800) Wenn Sie Schwarzweißfoto erweitert als Einstellung für Farbe ausgewählt haben, während Automatisch ausgewählt ist, wird das Pulldown-Menü Farbton im Dialogfeld Modus angezeigt.
Seite 28: Modus Manuell
Modus Manuell Der Modus Manuell lässt Sie mit einem einzigen Mausklick weitreichende Veränderungen vornehmen. Im Pulldown-Menü Benutzereinstellungen finden Sie von Epson vorbereitete Einstellungen. Hinweis: Diese Voreinstellungen werden abhängig von den Einstellungen für Medientyp und Farbe unter Umständen nicht angezeigt. Advanced Photo Gut geeignet für den Druck von gescannten und...
Seite 29: Erweiterte Einstellungen Vornehmen
Erweiterte Einstellungen vornehmen Die Einstellungen geben Ihnen die vollständige Kontrolle über Ihre Druckumgebung. Experimentieren Sie mit diesen Einstellungen, um neue Druckmöglichkeiten zu finden oder eine bestimmte Gruppe von Druckereinstellungen noch besser auf Ihre persönlichen Anforderungen abzustimmen. Wenn Sie mit den neuen Einstellungen zufrieden sind, können Sie ihnen einen Namen geben und sie in das Pulldown-Menü...
Seite 30 Farbe oder Farbe/Schwarzweiß auch dann, wenn nur schwarze Daten gedruckt werden. 4. Legen Sie die Druckqualität fest. 5. Wenn Sie Spezialmedien verwenden, die nicht von Epson stammen, klicken Sie auf die Schaltfläche Papiereinstellungen und nehmen Sie die erforderlichen Einstellungen vor. Weitere Einzelheiten finden Sie unter „Papierkonfiguration“...
Seite 31 7. Nehmen Sie andere Einstellungen nach Ihren Erfordernissen vor. Nähere Informationen finden Sie in der Online-Hilfe. 8. Klicken Sie auf OK, um die Einstellungen zu übernehmen und zum Menü Haupteinstellungen zurückzukehren. Wenn Sie zur Registerkarte Haupteinstellungen zurückkehren möchten, ohne Ihre Einstellungen zu übernehmen, klicken Sie auf Abbrechen.
Seite 32 (-), um die Farbtiefe zu verringern. Sie können auch einen Wert (-50 bis +50) in das Feld neben dem Schieberegler eingeben. Verwenden Sie diese Funktion, um auf Spezialmedien zu drucken, die nicht von Epson stammen. Stellen Sie den Schieberegler auf 0, wenn Sie auf Spezialmedien von Epson drucken.
Seite 33 Papierstärke Dieser Wert wird automatisch entsprechend der Einstellung für Medientyp angezeigt. Wenn Sie ein Medium verwenden, das nicht von Epson stammt, verändern Sie diesen Wert entsprechend dem Medium. Zum Ermitteln der Papierstärke siehe die Spezifikationen des Papiers oder drucken Sie das „Stärkemuster“.
Seite 34 Drucker-Farbmanagement Farbsteuerelemente Diese Einstellung umfasst Verfahren für Farbanpassung und Bildverbesserung. Wenn Sie diese Einstellung wählen, erscheinen unter dem Feld Drucker-Farbmanagement weitere Einstellungen, wo Sie einen Modus wählen und die Schieberegler für Farbverbesserung einstellen können. Informationen über die zusätzlichen Einstellungen finden Sie in der Online-Hilfe. Drucken unter Windows...
Seite 35 Wenn Schwarzweißfoto erweitert für Farbe ausgewählt wird, wird das folgende Fenster eingeblendet. Sie können dann die erweiterten Monochromeinstellungen vornehmen. Informationen über die zusätzlichen Einstellungen finden Sie in der Online-Hilfe. Drucken unter Windows...
Seite 36 PhotoEnhance Diese Einstellung stellt verschiedene Bildkorrektureinstellungen zur Verfügung, die Sie vor dem Ausdrucken auf Fotos anwenden können. PhotoEnhance hat keinen Einfluss auf die Originaldaten Ihrer Bilder. Wenn Sie diese Einstellung wählen, können Sie die Farbton- und Digitalkamera-Korrektur einstellen. Hinweis: ❏ Dieser Modus steht nur für 16-, 24-, oder 32-Bit Farbausdrucke zur Verfügung.
Seite 37 ❏ Die Farbton-Einstellung wird nur für den EPSON Stylus Pro 9400/7400 angezeigt. Farbton Automatische Bietet Standardbildkorrekturen für die Korrektur meisten Fotos. Versuchen Sie es zuerst mit dieser Einstellung. Sepia Verleiht den Fotos eine Sepiatönung. Neutrales Grau Verleiht den Druckdaten einen Schwarzweißton.
Seite 38 Aus (keine Farbanpassung) Diese Einstellung deaktiviert das Farbmanagement des Druckertreibers und ist praktisch, um das Farbmanagement einer Anwendung zur Anwendung eines ICC-Profils zu nutzen. Drucken unter Windows...
Seite 39 Bei dieser Einstellung werden die Farben des Ausdrucks automatisch mittels der Windows-Farbanpassung an die auf dem Bildschirm angezeigten Farben angepasst. Wählen Sie diese Einstellung zum Drucken von gescannten Fotos und Computergrafiken. Hinweis: ❏ Beachten Sie, dass das Umgebungslicht sowie das Alter, die Qualität und die Einstellungen des Monitors die Qualität der Farbanpassung beeinflussen können.
Seite 40 ❏ Die folgenden Einstellungen sind nur unter Windows XP/2000 verfügbar. ICM-Modus Wählen Sie den ICM-Modus aus Host-ICM, Treiber-ICM (Standard) oder Treiber-ICM (Erweitert) aus. Kontrollkästchen Diese Kontrollkästchen sind nur verfügbar, wenn Bild, Grafik und Treiber-ICM (Erweitert) als ICM-Modus ausgewählt ist. Text Aktivieren Sie das Kontrollkästchen, das Sie einstellen möchten.
Seite 41 Druckerprofil- Zeigt die Beschreibung des ausgewählten Beschreibung Druckerprofils an. Alle Profile Alle Profile in den Pulldown-Menüs Eingabeprofil und anzeigen Druckerprofil werden angezeigt. Diese Einstellung ist nicht verfügbar, wenn Host-ICM als Einstellung für ICM-Modus ausgewählt ist. Erweiterte Einstellungen speichern Gehen Sie zum Speichern der erweiterten Einstellungen wie folgt vor.
Seite 42: Erweiterte Einstellungen Löschen
Erweiterte Einstellungen löschen Gehen Sie zum Löschen der erweiterten Einstellungen wie folgt vor. Hinweis: Die von EPSON vorgegebenen Einstellungen können nicht aus der Liste der Benutzereinstellungen gelöscht werden. 1. Klicken Sie auf Einstellungen speichern. Das Dialogfenster Benutzerdefinierte Einstellungen wird angezeigt.
Seite 43 Erweiterte Einstellungen exportieren Führen Sie zum Exportieren von Benutzereinstellungen die nachstehenden Schritte aus. 1. Klicken Sie auf Einstellungen speichern. Das Dialogfenster Benutzerdefinierte Einstellungen wird angezeigt. 2. Wählen Sie die Benutzereinstellungen aus, die Sie exportieren möchten. 3. Klicken Sie auf Export. 4.
Seite 44: Füllstand Der Tintenpatronen Überprüfen
2. Klicken Sie auf Import. 3. Wählen Sie den Ordner aus, in dem sich die Datei befindet, die Sie importieren möchten, und wählen Sie dann die Datei aus. 4. Klicken Sie auf Öffnen. 5. Klicken Sie auf OK, wenn die Meldung „Verarbeitung abgeschlossen.“...
Seite 45: Vorschau Des Ausdrucks
Hinweis: Wenn der EPSON Stylus Pro 9800/7800 nicht einwandfrei angeschlossen oder EPSON Status Monitor 3 nicht installiert ist, wird stattdessen „Patronenoption“ angezeigt. “Patronenoption“ wird für den EPSON Stylus Pro 9400/7400 nicht angezeigt. Vorschau des Ausdrucks Durch Aktivieren des Kontrollkästchens Druckvorschau können Sie vor dem Drucken feststellen, wie der Ausdruck aussehen wird.
Seite 46 Die Symbolleiste EPSON-Vorschau enthält eine Reihe von Schaltflächen, mit denen Sie die folgenden Funktionen ausführen können. Zoom Klicken Sie auf diese Schaltfläche, um das Vorschaubild zu vergrößern oder zu verkleinern. An Bildschirm Klicken Sie auf diese Schaltfläche, um anpassen das Vorschaubild an die jeweilige Fenstergröße anzupassen.
Seite 47: Assistent Zum Drucken Verwenden
❏ Das in der Vorschau angezeigte Dokument vergrößern: Klicken Sie auf Ansicht und wählen Sie Vergrößern aus, um das Fenster Vergrößern zu öffnen, in dem der Bereich des in der Vorschau angezeigten Dokuments vergrößert angezeigt wird, der durch den rote Rahmen markiert ist. Durch Ziehen des roten Rahmens können Sie den vergrößerten Bereich des Dokuments verschieben.
Seite 48: Einstellungen Im Menü Papier Vornehmen
Einstellungen im Menü Papier vornehmen In diesem Menü können Sie die Einstellungen Papierzufuhr, Randlos, Autom. schneiden, Papierformat (Seitengröße), Kopien, Ausrichtung und Druckbarer Bereich bzw. Rollenpapier-Option vornehmen. Hinweis: ❏ Wenn als Papierzufuhr Einzelblatt ausgewählt ist, enthält das Menü „Druckbarer Bereich“. Ist Rollenpapier oder Rollenpapier (Banner) als Einstellung für Papierzufuhr ausgewählt, wird Rollenpapier-Option im Menü...
Seite 49: Einstellung Für Papierzufuhr Vornehmen
Rollenpapier (Banner) oder Einzelblatt auswählen. Wählen Sie die Option entsprechend dem im Drucker eingelegten Papier. Einstellung Randlos vornehmen Sie können Daten ohne Rand auf das Papier drucken. Für diesen Druckmodus empfiehlt Epson die folgenden Medienbedingungen. Geeignete Medienbreite: ❏ 10 Zoll, 254 mm ❏...
Seite 50 Hinweis: ❏ Wenn Ihren Anwendung über Randeinstellungen verfügt, stellen Sie sicher, dass diese vor dem Drucken auf Null gestellt sind. ❏ Beim Drucken auf Einzelblattpapier werden nur der linke und rechte Rand auf Null gesetzt. Der obere Rand beträgt immer 3 mm und der untere Rand immer 14 mm.
Seite 51 1. Wählen Sie Randlos. 2. Klicken Sie auf die Schaltfläche Erweiterung. Das Dialogfeld Erweiterung wird eingeblendet. Drucken unter Windows...
Seite 52 3. Wählen Sie Automatisch erweitern oder Größe erhalten sowie den Betrag der Vergrößerung aus. Automatisch Wählen Sie diese Einstellung, wenn Sie die Größe erweitern des Ausdrucks automatisch vergrößern und ohne Rand drucken möchten. Sie können den Betrag der Vergrößerung mit dem Schieberegler auswählen. Hinweis: Vergrößerte Bereiche, die über die Papiergröße hinausgehen, werden nicht auf das Papier...
Seite 53: Einstellung Für Automatisches Schneiden Vornehmen
4. Einstellung für automatisches Schneiden vornehmen Weitere Einzelheiten finden Sie unter „Einstellung für automatisches Schneiden vornehmen“ auf Seite 53. 5. Klicken Sie auf OK. 6. Drucken Sie die Daten aus der Anwendung. Einstellung für automatisches Schneiden vornehmen Diese Einstellung ist nur verfügbar, wenn Rollenpapier oder Rollenpapier (Banner) als Einstellung für Papierzufuhr ausgewählt ist.
Seite 54 Doppelt schneiden Wählen Sie diese Einstellung, um die kleinen Lücken zu vermeiden, die bei der Einstellung Einfach schneiden vorkommen. Zwischen den Bildern wird ein Zwischenraum vorgesehen und der Schnitt erfolgt 1 mm an der Innenseite jedes Bilds. Hinweis: Diese Einstellung erscheint nur, wenn das Kontrollkästchen Randlos aktiviert wird.
Seite 55 Normal schneiden Wählen Sie diese Einstellung, um die Ränder an der Ober- und Unterseite der gedruckten Daten beizubehalten. AUS (OFF) Wählen Sie diese Einstellung, um die Ausdrucke von Hand zu schneiden. Führen Sie die nachstehenden Schritte aus, um Ausdrucke von Hand zu schneiden. Hinweis: Wenn Sie auf Leinwand drucken, ist nur diese Einstellung verfügbar.
Seite 56: Einstellung Für Papiergröße Vornehmen
5. Schneiden Sie das Papier an der Schneidführung mit dem manuellen Papierschneider. 6. Drücken Sie nach dem Schneiden die Taste Pause . Der Drucker ist wieder online. Einstellung für Papiergröße vornehmen Sie können die Papiergröße wählen, die Sie benutzen möchten. Wählen Sie die benötigte Papiergröße aus der Liste Papierformat aus.
Seite 57: Einstellung Copies (Kopien) Vornehmen
3. Klicken Sie auf OK, um die benutzerdefinierte Papiergröße zu speichern. Einstellung Copies (Kopien) vornehmen Sie können die Anzahl der Druckexemplare vorgeben. Geben Sie die Anzahl in das Feld Kopien ein oder klicken Sie auf die Pfeile neben dem Feld. Sie können eine Zahl von 1 bis 9999 eingeben. Wenn Sie mehrere Exemplare eines Dokumentes drucken wollen, wählen Sie Sortieren, um jeweils ein vollständiges Dokument zu drucken.
Seite 58: Einstellungen Für Ausrichtung Vornehmen
Einstellungen für Ausrichtung vornehmen Sie können die Druckrichtung auf der Seite vorgeben. Hochformat Der Druck beginnt an einer kurzen Seite wie bei den meisten Zeitschriften. Querformat Der Druck beginnt an einer langen Seite wie bei den meisten Tabellenarbeitsblättern. Um 180° gedreht Das Dokument wird umgekehrt gedruckt.
Seite 59: Einstellung Für Druckbereich Vornehmen
Einstellung für Druckbereich vornehmen Diese Einstellung ist verfügbar, wenn Sie als Papierzufuhr Einzelblatt wählen. Sie können Folgendes einstellen. Zentriert Wählen Sie diese Einstellung aus, um Ausdrucke zu zentrieren. Drucken unter Windows...
Seite 60: Einstellungen Für Rollenpapier-Option Vornehmen
Einstellungen für Rollenpapier-Option vornehmen Diese Einstellung ist verfügbar, wenn Rollenpapier oder Rollenpapier (Banner) als Papierzufuhr ausgewählt wird. Sie können folgende Einstellungen vornehmen. Autom. drehen Hinweis: Diese Funktion ist nur verfügbar, wenn Rollenpapier als Papierzufuhr ausgewählt ist. Drucken unter Windows...
Seite 61 Diese Funktion ist nur wirksam, wenn die Druckdatenlänge weniger beträgt als die bedruckbare Breite des Rollenpapiers. Das Dokument wird automatisch um 90 Grad gedreht und quer gedruckt, um Papier zu sparen. Original Autom. drehen aus Autom. drehen ein Gehen Sie zum Aktivieren dieser Funktion wie folgt vor. 1.
Seite 62 Trennlinie drucken Mit dieser Funktion können Sie festlegen, ob eine Trennlinie an der rechten Seite und unter dem Dokument für manuelles Schneiden gedruckt werden soll. Zur Aktivierung dieser Funktion wählen Sie Trennlinie drucken. Die Funktion Trennlinie drucken ändert sich entsprechend der Einstellung Automatisch schneiden.
Seite 63: Einstellungen Im Menü Layout Vornehmen
Mit dieser Funktion können Sie Rollenpapier sparen, da der unbedruckte Teil der letzten Seite der Druckdaten nicht durch den Drucker transportiert wird. Zur Aktivierung dieser Funktion wählen Sie Rollenpapier sparen. Einstellungen im Menü Layout vornehmen In diesem Menü können Sie „Verkleinern/Vergrößern“, „Mehrseitig“...
Seite 64: Einstellung Für Skalierter Druck Vornehmen
Einstellung für Skalierter Druck vornehmen Sie können die Größe der Daten an die zu bedruckende Papiergröße anpassen. Zur Aktivierung dieser Funktion wählen Sie Skalierter Druck. Wenn diese Funktion aktiviert ist, können Sie folgende Einstellungen vornehmen. Passend auf Seite Vergrößert bzw. verkleinert die Daten proportional auf die Papiergröße, die Sie in der Liste Ausgabepapierformat ausgewählt haben.
Seite 65: Einstellungen Für Mehrseitig Vornehmen
Einstellungen für Mehrseitig vornehmen Durch Wählen von Mehrseitig können Sie zwischen den Einstellungen N-up und Poster wählen. Drucken unter Windows...
Seite 66: Einstellungen Für N-Up Vornehmen
Einstellungen für N-up vornehmen Wählen Sie N-up als Einstellung für Mehrseitig, um zwei oder vier Seiten des Dokuments auf ein Blatt Papier zu drucken. Wenn N-up ausgewählt ist, können Sie folgende Einstellungen vornehmen. 2 Seiten Zwei bzw. vier Seiten der Daten werden auf ein 4 Seiten einzelnes Blatt gedruckt.
Seite 67 Einstellungen für Poster vornehmen Eine einzelne Seite kann so weit vergrößert werden, dass sie 4, 9 oder 16 Papierseiten bedeckt. Wählen Sie Poster als Einstellung für Mehrseitig, um ein Bild im Posterformat zu drucken. Drucken unter Windows...
Seite 68 Klicken Sie auf Einstellungen, um die Parameter für den Posterdruck einzustellen. Das Dialogfeld Postereinstellungen wird geöffnet. Sie können folgende Einstellungen vornehmen. Schnittmarken Markieren Sie dieses Kontrollkästchen, um die drucken Optionen Schnittmarkierungen zu aktivieren. Überlappende Die Bilder überlappen einander und die Ausrichtungsmarken Ausrichtungsmarken geringfügig, sodass sie genauer ausgerichtet werden können.
Seite 69: Einstellen Von „Vergrößerung Optimieren
Deaktivieren Sie dieses Kontrollkästchen wenn Grafiken oder Text verzerrt werden. Die Ausgabedatenlänge kann dann jedoch entsprechend der Anwendung begrenzt sein. Druckerhilfsprogramme verwenden Mit den EPSON-Drucker-Utilitys können Sie den aktuellen Druckerstatus prüfen und Wartungsvorgänge vom Computer aus vornehmen. Drucken unter Windows...
Seite 70: Epson-Statusmonitor3
❏ Während eines Druckvorgangs dürfen Sie keinen Düsentest, keine Druckkopfreinigung und keine Druckkopf-Justage vornehmen, weil der Ausdruck sonst beeinträchtigt sein kann. EPSON-Statusmonitor3 Dieses Utility liefert Informationen zum Druckerstatus wie z. B. Füllstand der Tintenpatrone und die freie Kapazität des Wartungstanks und prüft auf Druckerfehler.
Seite 71 Tintensatz prüfen oder auswählen. Siehe „Verwendung der Informationen zu Drucker und Optionen“ auf Seite 75. Hinweis: Diese Funktion wird nur vom EPSON Stylus Pro 9800/7800 unterstützt. EPSON LFP Remote Panel Verwenden Sie dieses Utility zur Optimierung des Druckers. Siehe „EPSON LFP Remote Panel starten“ auf Seite 76.
Seite 72: Druckkopfdüsen Überprüfen
3. Klicken Sie auf Drucken, wenn Sie visuell prüfen möchten, ob Druckkopfdüsen verstopft sind, ob Sie Spezialmedien verwenden, die nicht von Epson sind, oder ob die Papierbreite weniger als 210 mm beträgt. Klicken Sie auf Auto, wenn Sie einen automatischen Düsentest durchführen möchten und der Düsentest meldet, dass dies erforderlich ist.
Seite 73: Druckkopf Reinigen
Düsentest nicht nur die Düsen auf Verstopfung, sondern führt auch automatisch eine Druckkopfreinigung durch. Wenn Sie Spezialmedien verwenden, die nicht von Epson stammen, oder wenn die Papierbreite weniger als 210 mm beträgt, deaktivieren Sie AUTOREINIGUNG auf dem Bedienfeld des Druckers.
Seite 74: Druckkopf Ausrichten
1. Achten Sie darauf, dass der Drucker eingeschaltet ist und die Anzeige „Tinte“ nicht leuchtet. 2. Klicken Sie auf Druckkopfreinigung. 3. Befolgen Sie die angezeigten Anweisungen. 4. Klicken Sie im Dialogfeld Druckkopfreinigung auf Düsentestmuster drucken, um zu prüfen, ob der Druckkopf sauber ist und um den Reinigungszyklus zurückzusetzen.
Seite 75: Verwendung Der Informationen Zu Drucker Und Optionen
Verwendung der Informationen zu Drucker und Optionen Sie können den schwarzen Tintensatz prüfen oder auswählen. Hinweis: Diese Funktion wird nur vom EPSON Stylus Pro 9800/7800 unterstützt. 1. Vergewissern Sie sich, dass der Drucker eingeschaltet ist. 2. Klicken Sie auf Informationen zu Drucker und Optionen.
Seite 76: Epson Lfp Remote Panel Starten
1. Vergewissern Sie sich, dass der Drucker eingeschaltet ist. 2. Klicken Sie auf EPSON LFP Remote Panel. 3. Befolgen Sie die angezeigten Anweisungen. Einzelheiten finden Sie in der Online-Hilfe von EPSON LFP Remote Panel. Einstellungen für Geschwindigkeit & Fortschritt vornehmen Sie können Einstellungen zur Geschwindigkeit und zum...
Seite 77 Hinweis: Die in der Druckersoftware angebotenen Funktionen unterscheiden sich je nachdem, welches Druckermodell und welche Windows-Version Sie verwenden. Schnelle Kopien Sollen mehrere Exemplare der Daten schneller ausgedruckt werden, wählen Sie Schnelle Kopien aus. Dies beschleunigt den Druckvorgang durch Nutzung der Festplatte als temporären Speicher, wenn Sie mehrere Exemplare der Daten ausdrucken.
Seite 78: Seitenrendering-Modus (Nur Windows Xp Und 2000)
Minuten stoppt. Versuchen Sie es mit dieser Option, wenn „RAW-Daten immer spoolen“ und „Seitenwiedergabemodus“ das Problem nicht lösen. Überwachungsoptionen Mit dieser Funktion können Sie die Überwachungsfunktion von EPSON Status Monitor 3 vorgeben. Gehen Sie wie folgt vor, um Einstellungen für EPSON Status Monitor 3 vorzunehmen. Drucken unter Windows...
Seite 79 Shortcut-Symbol, um ein Verknüpfungssymbol in die Windows-Taskleiste zu platzieren. Wenn Sie auf das Symbol in der Taskleiste klicken, wird der EPSON Status Monitor 3 geöffnet. Klicken Sie auf das Symbol, das angezeigt werden soll und bestätigen Sie die Auswahl rechts.
Seite 80: Online-Hilfe Benutzen
Online-Hilfe benutzen In der umfangreichen Online-Hilfe der Druckersoftware finden Sie Informationen zum Druckvorgang, zu den Druckertreibereinstellungen und zur Verwendung der Drucker-Utilitys. Führen Sie die nachstehenden Schritte aus, um die Hilfe aus der Anwendung aufzurufen. 1. Wählen Sie im Menü „Datei“ die Option Drucken oder Seite einrichten.
Seite 81: Druckerstatus Überprüfen Und Druckaufträge Verwalten
Druckerstatus überprüfen und Druckaufträge verwalten Fortschrittsbalken verwenden Wenn Sie einen Druckauftrag an den Drucker übertragen, wird das Fortschrittsbalken-Fenster angezeigt. Der Fortschrittsbalken liefert Informationen zum Status des aktuellen Druckauftrags und zum Druckerstatus, wenn eine bidirektionale Kommunikation zwischen dem Drucker und Computer besteht. Dieser Fortschrittsbalken zeigt ferner hilfreiche Tipps für einen besseren Ausdruck und gegebenenfalls Fehlermeldungen an.
Seite 82: Fehlermeldungen
EPSON Drucktipps Am unteren Rand des Fortschrittsbalkens werden Drucktipps zur Optimierung der Einstellungen des Epson-Druckertreibers angezeigt. Alle 30 Sekunden erscheint ein neuer Tipp. Weitere Details zu einem angezeigten Tipp erhalten Sie durch Klicken auf Details. Fehlermeldungen Wenn während des Druckvorgangs ein Fehler auftritt, erscheint in einem Textfeld oben im Dialogfeld des Fortschrittsbalkens eine Fehlermeldung.
Seite 83: Mit Epson Spool Manager Arbeiten
EPSON Status Monitor Schritt-für-Schritt-Anweisungen zum Austauschen der Tintenpatrone oder des Wartungstanks an. Mit EPSON Spool Manager arbeiten Hinweis: EPSON Spool Manager ist unter Windows XP und 2000 nicht verfügbar. Der EPSON Spool Manager ähnelt dem Windows-Druck-Manager. Wenn er zwei oder mehr Druckaufträge gleichzeitig erhält, werden diese in der...
Seite 84 1. Übertragen Sie einen Druckauftrag an den Drucker. In der Taskleiste erscheint ein Verknüpfungssymbol des Druckers. 2. Klicken Sie auf das Symbol EPSON Stylus Pro XXXX . Das Dialogfeld EPSON Spool Manager wird eingeblendet. 3. Wenn Sie einen Druckauftrag abbrechen möchten, wählen Sie ihn aus und klicken Sie auf Abbrechen.
Seite 85: Epson Status Monitor 3 Verwenden
Wie Sie ein Symbol in der Taskleiste hinzufügen, ist unter „Überwachungsoptionen“ auf Seite 78 beschrieben. EPSON-Statusmonitor 3 aus dem Druckertreiber aufrufen Gehen Sie zum Aufrufen von EPSON Status Monitor 3 aus dem Druckertreiber wie folgt vor. 1. Wechseln Sie in den Druckertreiber. Siehe „Druckersoftware aufrufen“...
Seite 86: Informationen Im Epson-Statusmonitor 3 Anzeigen
Monitor 3 die Schaltfläche Wie Sie..Klicken Sie auf Wie Sie..., dann werden Anweisungen zum Ersetzen der Tintenpatrone oder des Wartungstanks angezeigt. Informationen EPSON Status Monitor 3 stellt grafisch dar, wie viel Tinte noch in den Patronen vorhanden und wie groß die freie Kapazität des Wartungstanks ist. Drucken unter Windows...
Seite 87: Druckgeschwindigkeit Erhöhen
Druckgeschwindigkeit erhöhen Allgemeine Ratschläge Das Drucken von Farbdaten in hoher Qualität dauert viel länger als das Drucken von Schwarzweißdaten in Standardqualität, da die Datenmenge für Farbe in hoher Qualität sehr viel größer ist. Aus diesem Grunde sollten Sie mit Farbdrucken sparsam umgehen, wenn Ihnen eine hohe Druckgeschwindigkeit wichtig ist.
Seite 88: Geschwindigkeit & Fortschritt Verwenden
Die folgende Tabelle zeigt ausschließlich die Faktoren, die sich auf die Druckgeschwindigkeit auswirken. Druckgeschwindigkeit Schneller Langsamer Einstellungen Farbe Schwarz Farbe oder im Menü Farb-/Schwarz- Erweitert weißfoto Horizontal AUS (OFF) EIN (ON) spiegeln Dateneigen- Verschiedene Graustufen Vollfarbe schaften Farben Hardwareres- Systemge- Schnell Langsam sourcen...
Seite 89: Drucker Freigeben
Drucker freigeben In diesem Abschnitt erfahren Sie, wie Sie den Drucker einstellen müssen, damit er von anderen Computern im Netzwerk verwendet werden kann. Ein im Netzwerk eingebundener Computer kann einen direkt daran angeschlossenen Drucker zur Nutzung durch andere Computer freigeben. Der Computer, an dem der Drucker direkt angeschlossen ist, wird als Druckerserver bezeichnet, und die anderen Computer sind dann Clients, die eine Berechtigung benötigen, um den Drucker des Druckerservers nutzen zu...
Seite 90 2. Klicken Sie mit der rechten Maustaste auf das Symbol des Druckers und klicken Sie auf Freigabe. Wenn das folgende Menü angezeigt wird, klicken Sie Netzwerk Setup-Assistent oder Wenn Sie die Sicherheitsrisiken verstehen und dennoch den Drucker freigeben wollen, ohne den Assistenten zu verwenden, klicken Sie hier, und folgen Sie den Anweisungen auf dem Bildschirm.
Seite 91 3. Wählen Sie Freigeben als aus und geben Sie einen Namen in das Feld Freigabename ein. 4. Klicken Sie auf OK. Hinweis: Wählen Sie keine Treiber aus der Liste Treiber für die Druckausgabe aus. Auf den freigegebenen Drucker zugreifen Gehen Sie wie folgt vor, um von einem anderen Computer im Netzwerk auf den freigegebenen Drucker zuzugreifen.
Seite 92 2. Klicken Sie auf Start und dann auf Drucker und Faxgeräte. Klicken Sie mit der rechten Maustaste auf das Druckersymbol und öffnen Sie das Dialogfeld Eigenschaften für den Drucker. 3. Klicken Sie auf die Registerkarte Anschlüsse und danach auf Hinzufügen. 4.
Seite 93 Klicken Sie dann auf OK. 6. Schließen Sie das Dialogfeld Druckeranschluss und kehren Sie zum Menü Anschlüsse zurück. 7. Vergewissern Sie sich in der Registerkarte Anschlüsse, dass der neue Anschluss hinzugefügt wurde und das Kontrollkästchen aktiviert ist. Klicken Sie auf OK, um die Eigenschaften zu schließen.
Seite 94: Windows Me And 98
Windows Me and 98 Drucker als freigegebenen Drucker einrichten Gehen Sie wie folgt vor, um einen Drucker, der direkt an Ihrem Computer angeschlossen ist, für andere Computer im Netzwerk freizugeben. 1. Klicken Sie auf Start, zeigen Sie auf Einstellungen und klicken Sie dann auf Systemsteuerung.
Seite 95 4. Aktivieren Sie das Kontrollkästchen Anderen Benutzern soll der Zugriff auf meine Drucker ermöglicht werden können und klicken Sie anschließend auf OK. 5. Klicken Sie im Netzwerk-Fenster auf OK. 6. Doppelklicken Sie in der Systemsteuerung auf Drucker. Hinweis: ❏ Falls Sie dazu aufgefordert werden, legen Sie die CD-ROM für Windows Me oder 98 in das CD-ROM-Laufwerk ein und befolgen Sie die angezeigten Anweisungen.
Seite 96: Auf Den Freigegebenen Drucker Zugreifen
8. Wählen Sie Freigegeben als, geben Sie die erforderlichen Druckerinformationen ein und klicken Sie auf OK. Auf den freigegebenen Drucker zugreifen Gehen Sie wie folgt vor, um von einem anderen Computer im Netzwerk auf den freigegebenen Drucker zuzugreifen. Hinweis: Der Drucker muss auf dem Computer, mit dem er direkt verbunden ist, erst als freigegebene Ressource eingerichtet sein, bevor er von anderen Computern angesteuert werden kann.
Seite 97 2. Doppelklicken Sie auf Drucker hinzufügen. Der Assistent für die Druckerinstallation wird angezeigt. 3. Klicken Sie auf Weiter. 4. Klicken Sie auf Netzwerkdrucker und anschließend auf Weiter. Drucken unter Windows...
Seite 98 5. Klicken Sie auf Durchsuchen. 6. Doppelklicken Sie auf das Symbol des Computers, an den der Drucker direkt angeschlossen ist. Klicken Sie anschließend auf das Druckersymbol. 7. Klicken Sie auf OK und führen Sie die angezeigten Anweisungen aus. Drucken unter Windows...
Seite 99: Windows 2000
Windows 2000 Drucker als freigegebenen Drucker einrichten Gehen Sie wie folgt vor, um einen Drucker, der direkt an Ihrem Computer angeschlossen ist, für andere Computer im Netzwerk freizugeben. 1. Klicken Sie auf Start, zeigen Sie auf Einstellungen und klicken Sie dann auf Drucker. 2.
Seite 100 Auf den freigegebenen Drucker zugreifen Gehen Sie wie folgt vor, um von einem anderen Computer im Netzwerk auf den freigegebenen Drucker zuzugreifen. Hinweis: Der Drucker muss auf dem Computer, mit dem er direkt verbunden ist, erst als freigegebene Ressource eingerichtet sein, bevor er von anderen Computern angesteuert werden kann.
Seite 101 4. Wählen Sie Lokaler Anschluss und klicken Sie auf Neuer Anschluss. 5. Tragen Sie folgende Infomationen in das Textfeld ein: \\Name des Computers, an den der Drucker angeschlossen ist\Name des freigegebenen Druckers. Klicken Sie dann auf OK. 6. Wenn Sie die Informationen eingeben, verwandelt sich die Schaltfläche Abbrechen im Dialogfeld Druckeranschlüsse in die Schaltfläche Schließen.
Seite 102 7. Vergewissern Sie sich in der Registerkarte Anschlüsse, dass der neue Anschluss hinzugefügt wurde und das Kontrollkästchen aktiviert ist. Klicken Sie auf OK, um den Druckertreiber zu schließen. Drucken unter Windows...
Seite 103: Druckersoftware Aktualisieren Und Deinstallieren
Druckersoftware aktualisieren und deinstallieren In diesem Abschnitt wird beschrieben, wie Sie das Windows-Betriebssystem aktualisieren, die Druckersoftware unter Windows XP, Me oder 2000 aktualisieren und den Druckertreiber deinstallieren. Druckertreiber unter Windows XP und 2000 aktualisieren Wenn Sie den Druckertreiber unter Windows XP und Windows 2000 aktualisieren, müssen Sie den alten Treiber deinstallieren, bevor Sie den neuen Treiber installieren.
Seite 104: Windows Xp
Windows XP 1. Klicken Sie auf Start, Systemsteuerung und Programme hinzufügen oder entfernen. 2. Um den Druckertreiber zu deinstallieren, wählen Sie EPSON Druckersoftware aus der Liste der Software. 3. Klicken Sie auf die Schaltfläche Ändern/Entfernen. 4. Wählen Sie das Symbol des gewünschten Druckers.
Seite 105: Usb-Hostgerätetreiber Deinstallieren
2. Doppelklicken Sie auf das Symbol Software. 3. Wählen Sie EPSON USB-Drucker aus. 4. Klicken Sie auf die Schaltfläche Hinzufügen/Entfernen. Hinweis: Wird EPSON USB-Drucker nicht in der Liste Software aufgeführt, doppelklicken Sie auf der CD-ROM mit der Druckersoftware auf EPUSBUN.EXE. 5. Befolgen Sie die angezeigten Anweisungen.
Seite 106: Kapitel 2 Drucken Unter Mac Os
Bereich, Rollenpapier-Option Layout Passend auf Seite, Druckreihenfolge (Layout) Utility EPSON Statusmonitor, Düsentest, Druckkopfreinigung, Druckkopf-Justage, Konfiguration Informationen zu den Druckertreiber-Einstellungen finden Sie unter „Einstellungen im Dialogfeld Drucken vornehmen“ auf Seite 112, „Einstellungen im Dialogfeld Seite einrichten vornehmen“ auf Seite 133 und „Einstellungen im Dialogfeld Layout vornehmen“...
Seite 107: Druckersoftware Aufrufen
Druckersoftware aufrufen Um Zugriff auf die im Computer installierte Druckersoftware zu erhalten, führen Sie die nachstehenden Anweisungen aus. Dialogfeld Drucken öffnen Zum Zugreifen auf das Dialogfeld Drucken klicken Sie im Menü Datei der Anwendung auf Drucken oder klicken Sie im Dialogfeld Seite einrichten auf Optionen.
Seite 108: Grundeinstellungen
Grundeinstellungen Vornehmen der Druckereinstellungen In diesem Abschnitt werden die Grundeinstellungen im Druckertreiber zum Drucken von Daten beschrieben. Um die Grundeinstellungen im Druckertreiber vorzunehmen, führen Sie die nachstehenden Anweisungen aus. Hinweis: Viele Macintosh-Anwendungen ignorieren die Einstellungen im Druckertreiber, manche jedoch nicht. Sie müssen also die Einstellungen überprüfen, um die gewünschten Druckergebnisse zu erzielen.
Seite 109 4. Wählen Sie Randlos aus, wenn Sie ohne Rand drucken möchten. Siehe „Einstellung Randlos vornehmen“ auf Seite 135. 5. Nehmen Sie bei Bedarf Einstellungen für Ausrichtung und Verkleinern oder Vergrößern vor. 6. Wenn als Papierzufuhr Einzelblatt ausgewählt ist, stellen Sie den druckbaren Bereich entsprechend ein.
Seite 110 11. Nehmen Sie die Einstellung für Farbe vor. Für EPSON Stylus Pro 9400/7400: Wählen Sie Farb-/Schwarzweißfoto, um Farb- oder Monochromfotos zu drucken, oder Schwarz, um einen Entwurf oder schwarzen Text zu drucken. Für EPSON Stylus Pro 9800/7800: Wählen Sie Farbe aus, um Farb- oder Monochromfotos zu drucken, oder Schwarz, um einen Entwurf oder schwarzen Text zu drucken.
Seite 111: Drucken Abbrechen
Anderenfalls können Fehlausrichtungen oder Streifen im Druckbild vorkommen. Wenn die Option Drucken im Hintergrund aktiviert ist 1. Wählen Sie EPSON-Monitor IV rechts in der Menüleiste im Menü Anwendung. 2. Schalten Sie den Drucker aus. 3. Klicken Sie auf den Namen der Daten auf dem Bildschirm, die sich im Druck befinden, und klicken Sie dann auf Stopp, um den Druckauftrag abzubrechen.
Seite 112: Einstellungen Im Dialogfeld Drucken Vornehmen
Wenn die Option Drucken im Hintergrund deaktiviert ist 1. Schalten Sie den Drucker aus. 2. Halten Sie die Befehlstaste J auf der Tastatur gedrückt und betätigen Sie die Punkttaste [.], um den Druckauftrag abzubrechen. Einstellungen im Dialogfeld Drucken vornehmen Im Dialogfeld Drucken können Sie Einstellungen für Medientyp, Modus, Farbe, Exemplare und Seiten vornehmen.
Seite 113: Liste Der Medientyp-Einstellungen
Einstellungen für Medientyp zur Auswahl. Hinweis: ❏ Einige der speziellen Druckmedien sind möglicherweise nicht in Ihrem Land verfügbar. ❏ Wenn Sie andere als Epson-Spezialmedien verwenden, beachten Sie „Hinweise zu Epson-Spezialmedien und anderen Medien“ auf Seite 266. ❏ Die neuesten Informationen zu den erhältlichen Druckmedien erfahren Sie auf der Kundendienst-Website von Epson.
Seite 114 Photo Glossy Paper Photo Glossy Paper Photo Semigloss Paper Photo Semigloss Paper Proofing Paper Semimatte EPSON Proofing Paper Semimatte (Commercial) Photo Quality Ink Jet Paper Photo Quality Ink Jet Paper Singleweight Matte Paper Singleweight Matte Paper DoubleWeight Matte Paper DoubleWeight Matte Paper...
Seite 115: Einstellung Für Farbe Vornehmen
Einstellung für Farbe vornehmen EPSON Stylus Pro 9400/7400 Nehmen Sie die Einstellung für Farbe vor. Wählen Sie Farb-/Schwarzweißfoto, um Farb- oder Monochromfotos zu drucken, oder Schwarz, um einen Entwurf oder schwarzen Text zu drucken. Hinweis: Zum Drucken auf anderen Medien als Zeichenpapier empfehlen wir Farb-/Schwarzweißfoto auch dann, wenn nur schwarze Daten...
Seite 116: Schieberegler Qualität Und Schnell
Modus Automatisch Der Modus Automatisch bietet den schnellsten und einfachsten Weg, um mit dem Drucken zu beginnen. Wenn Automatisch ausgewählt wird, nimmt der Druckertreiber alle Detaileinstellungen auf der Grundlage der aktuellen Einstellung für Medientyp und Farbe vor. Schieberegler Qualität und Schnell Abhängig vom Medium, das Sie für Medientyp auswählen, während Farbe (oder Farb-/Schwarzweißfoto) oder Schwarz für Farbe und Automatisch für Modus ausgewählt sind, wird ein...
Seite 117 Adobe RGB Nur EPSON Stylus Pro 9800/7800: Passt die Bildfarben an Adobe RGB an. Farbton (nur EPSON Stylus Pro 9800/7800) Wenn Sie Schwarzweißfoto erweitert als Einstellung für Farbe ausgewählt haben, während Automatisch ausgewählt ist, wird das Pulldown-Menü Farbton im Dialogfeld Modus angezeigt.
Seite 118 Modus Manuell Der Modus Manuell lässt Sie mit einem einzigen Mausklick weitreichende Veränderungen vornehmen. Im Pulldown-Menü Benutzereinstellungen finden Sie von Epson vorbereitete Einstellungen. Hinweis: Diese Voreinstellungen können abhängig von den Einstellungen für Medientyp und Farbe abgeblendet erscheinen. Advanced Photo Gut geeignet für den Druck von gescannten und digital aufgenommenen Fotos in hoher Qualität.
Seite 119: Erweiterte Einstellungen Vornehmen
Erweiterte Einstellungen vornehmen Die Einstellungen geben Ihnen die vollständige Kontrolle über Ihre Druckumgebung. Experimentieren Sie mit diesen Einstellungen, um neue Druckmöglichkeiten zu finden oder eine bestimmte Gruppe von Druckereinstellungen noch besser auf Ihre persönlichen Anforderungen abzustimmen. Wenn Sie mit Ihren neuen Einstellungen zufrieden sind, können Sie ihnen einen Namen geben und sie in die Liste der Benutzereinstellungen aufnehmen.
Seite 120 Farbe oder Farb-/Schwarzweißfoto auch dann, wenn nur schwarze Daten gedruckt werden. 4. Legen Sie die Druckqualität fest. 5. Wenn Sie Spezialmedien verwenden, die nicht von Epson stammen, klicken Sie auf Papiereinstellungen und nehmen Sie die erforderlichen Einstellungen vor. Weitere Einzelheiten finden Sie unter „Papierkonfiguration“...
Seite 121 8. Klicken Sie auf OK, um die Einstellungen zu übernehmen, und kehren Sie zum Dialogfeld Drucken zurück. Wenn Sie zur Registerkarte Haupteinstellungen zurückkehren möchten, ohne Ihre Einstellungen zu übernehmen, klicken Sie auf Abbrechen. Papierkonfiguration Drucken unter Mac OS 9.x...
Seite 122 Wert (-50 bis +50) in das Feld neben dem Schieberegler eingeben. Verwenden Sie diese Funktion, um auf Spezialmedien zu drucken, die nicht von Epson stammen. Stellen Sie den Schieberegler auf 0, wenn Sie auf Spezialmedien von Epson drucken.
Seite 123 Papierstärke Dieser Wert wird automatisch entsprechend der Einstellung für Medientyp angezeigt. Wenn Sie ein Medium verwenden, das nicht von Epson stammt, verändern Sie diesen Wert entsprechend dem Medium. Zum Ermitteln der Papierstärke siehe die Spezifikationen des Papiers oder drucken Sie das „Stärkemuster“.
Seite 124 Drucker-Farbmanagement Farbsteuerelemente Diese Einstellung umfasst Verfahren für Farbanpassung und Bildverbesserung. Wenn Sie diese Einstellung wählen, erscheinen unter dem Feld Drucker-Farbmanagement weitere Einstellungen, wo Sie einen Modus wählen und die Schieberegler für Farbverbesserung einstellen können. Informationen über die zusätzlichen Einstellungen finden Sie in der Online-Hilfe. Drucken unter Mac OS 9.x...
Seite 125 Wenn Schwarzweißfoto erweitert für Farbe ausgewählt wird, wird das folgende Fenster eingeblendet. Sie können dann die erweiterten Monochromeinstellungen vornehmen. Informationen über die zusätzlichen Einstellungen finden Sie in der Online-Hilfe. PhotoEnhance Diese Einstellung stellt verschiedene Bildkorrektureinstellungen zur Verfügung, die Sie vor dem Ausdrucken auf Fotos anwenden können.
Seite 126 Bildschirmanzeige ausgewählt ist. ❏ Ausdrucke im Modus PhotoEnhance können, je nach Leistungsfähigkeit des Computers und Umfang der Daten, eine längere Druckzeit benötigen. ❏ Die Farbton-Einstellung wird nur für den EPSON Stylus Pro 9400/7400 angezeigt. Farbton Automatische Diese Einstellung bietet Korrektur Standardbildkorrekturen für die meisten...
Seite 127 ColorSync Bei dieser Einstellung werden die Farben des Ausdrucks automatisch an die auf dem Bildschirm angezeigten Farben angepasst. Wählen Sie diese Einstellung zum Drucken von gescannten Fotos und Computergrafiken. Hinweis: Beachten Sie, dass das Umgebungslicht sowie das Alter, die Qualität und die Einstellungen des Monitors die Qualität der Farbanpassung beeinflussen können.
Seite 128: Erweiterte Einstellungen Speichern
Aus (keine Farbanpassung) Diese Einstellung wird normalerweise nicht empfohlen, weil der Druckertreiber dann die Farbe in keiner Weise anpassen oder einstellen kann. Verwenden Sie diese Einstellung nur dann, wenn Sie ein neues Farbprofil erstellen oder wenn die anderen Moduseinstellungen keine zufrieden stellenden Ergebnisse ergeben.
Seite 129 Sie ihre gespeicherten Einstellungen erneut aus und versuchen Sie, nocheinmal zu drucken. Hinweis: Die Namen der von Epson vorgegebenen Einstellungen können nicht für Ihre neuen Einstellungen verwendet werden. Erweiterte Einstellungen löschen Gehen Sie zum Löschen der erweiterten Einstellungen wie folgt vor.
Seite 130: Einstellung Copies (Kopien) Vornehmen
3. Klicken Sie auf Löschen. Die Einstellung wird aus der Liste der Benutzereinstellungen gelöscht. Einstellung Copies (Kopien) vornehmen Sie können die Anzahl der Kopien vorgeben. Geben Sie die gewünschte Anzahl in des Feld Kopien ein oder klicken Sie auf die Pfeile neben dem Feld. Sie können eine Anzahl von 1 bis 9999 eingeben.
Seite 131: Druckzeit Einstellen
Druckzeit einstellen Sie können die Zeit, zu der der Drucker mit dem Druckvorgang beginnt, festlegen. Führen Sie zum Einstellen der Druckzeit die nachstehenden Anweisungen aus. Hintergrunddruck. 1. Klicken Sie erforderlichenfalls auf 2. Wählen Sie gegebenenfalls Ein für Hintergrunddruck. 3. Wählen Sie entsprechend die Einstellung Wichtig, Normal, Drucken am oder Anhalten als Druckzeitoption aus.
Seite 132: Vorschau Des Ausdrucks
Vorschau des Ausdrucks Vor dem Drucken können Sie prüfen, wie der Ausdruck aussehen wird. Gehen Sie für eine Vorschau der Druckdaten wie folgt vor. 1. Nehmen Sie die Druckereinstellungen vor. 2. Klicken Sie auf Vorschau. Die Schaltfläche Drucken wird zur Schaltfläche Vorschau. 3.
Seite 133: Einstellungen Im Dialogfeld Seite Einrichten Vornehmen
Druckbaren Klicken Sie auf diese Schaltfläche, um die Bereich Ränder des druckbaren Bereichs anzeigen/ einzublenden oder zu verbergen. Alles, was ausblenden außerhalb dieses Bereichs liegt, kann der Drucker nicht drucken. Seite Klicken Sie auf diese Schaltflächen, um der hinzufügen Liste der zu druckenden Seiten die ausgewählten Seiten hinzuzufügen bzw.
Seite 134: Einstellung Für Papiergröße Vornehmen
Einstellung für Papiergröße vornehmen Sie können die Papiergröße wählen, die Sie benutzen möchten. Wählen Sie die Papiergröße im Pulldown-Menü Papiergröße. Sie können auch ein eigenes Papierformat hinzufügen. Gehen Sie dafür wie folgt vor. 1. Klicken Sie auf Anpassen. Das folgende Dialogfeld wird angezeigt.
Seite 135: Einstellung Für Papierzufuhr Vornehmen
Einzelblatt im Pulldown-Menü Papierzufuhr auswählen. Wählen Sie die Option entsprechend dem im Drucker eingelegten Papier. Einstellung Randlos vornehmen Sie können Daten ohne Rand auf das Papier drucken. Für diesen Druckmodus empfiehlt Epson die folgenden Medienbedingungen. Drucken unter Mac OS 9.x...
Seite 136 ❏ 728 mm (B1)* ❏ 36 Zoll, 914,4 mm* ❏ 44 Zoll, 1.117,6 mm* * nur für EPSON Stylus Pro 9800/9400. Hinweis: ❏ Wenn Ihren Anwendung über Randeinstellungen verfügt, stellen Sie sicher, dass diese vor dem Drucken auf Null gestellt sind.
Seite 137 ❏ Beim Drucken auf Premium Glossy Photo Paper (250) Rollenpapier oder Premium Semigloss Photo Paper (250) Rollenpapier beträgt der obere Rand immer 20 mm. ❏ Bei der Auswahl von Einfach schneiden oder Doppelt schneiden für das Autom. Schneiden können die folgenden Medien verschmieren: Doubleweight Matte Paper, Singleweight Matte Paper, Enhanced Matte Paper, Textured Fine Art Paper und UltraSmooth Fine Art Paper.
Seite 138 2. Klicken Sie auf die Schaltfläche Erweiterung. Das folgende Dialogfeld wird angezeigt. 3. Wählen Sie Automatisch erweitern oder Größe erhalten aus dem Pulldown-Menü aus. Automatisch Wählen Sie diese Einstellung, wenn Sie die Größe erweitern des Ausdrucks automatisch vergrößern und ohne Rand drucken möchten.
Seite 139 Betrag der Wenn Sie Automatisch erweitern auswählen, wird Vergrößerung der Schieberegler verfügbar. Mit dem Schieberegler können Sie den Anteil des Bilds einstellen, der beim randlosen Drucken über die Papierränder hinausragt. Für die meisten Druckaufträge wird Standard empfohlen, um Ränder an allen Papierkanten zu vermeiden.
Seite 140: Einstellung Für Automatisches Schneiden Vornehmen
Einstellung für automatisches Schneiden vornehmen Diese Einstellung ist nur verfügbar, wenn Rollenpapier oder Rollenpapier (Banner) als Einstellung für Papierzufuhr ausgewählt ist. Sie können vorgeben, wie das Papier nach dem Drucken abgeschnitten wird. Einfach schneiden Wählen Sie diese Einstellung, wenn Sie Papier sparen wollen. Wenn Sie diese Einstellung auswählen, wird an der Begrenzung zwischen zwei Bildern oder zwischen zwei Seiten geschnitten.
Seite 141 Hinweis: Diese Einstellung erscheint nur, wenn das Kontrollkästchen Randlos aktiviert wird. Normal schneiden Wählen Sie diese Einstellung, um die Ränder an der Ober- und Unterseite der gedruckten Daten beizubehalten. Drucken unter Mac OS 9.x...
Seite 142 AUS (OFF) Wählen Sie diese Einstellung, um die Ausdrucke von Hand zu schneiden. Führen Sie die nachstehenden Schritte aus, um Ausdrucke von Hand zu schneiden. Hinweis: Wenn Sie auf Leinwand drucken, ist nur diese Einstellung verfügbar. 1. Drücken Sie die Taste Papierzufuhr l , um Rollenpapier Automatisch schneiden Aus zu wählen.
Seite 143: Einstellung Ausrichtung Vornehmen
Einstellung Ausrichtung vornehmen Sie können die Druckrichtung auf der Seite vorgeben. Hochformat Der Druck beginnt an einer kurzen Seite wie bei den meisten Zeitschriften. Querformat Der Druck beginnt an einer langen Seite wie bei den meisten Tabellenarbeitsblättern. Um 180 Grad Das Dokument wird umgekehrt gedruckt.
Seite 144: Einstellung Für Verkleinert Oder Vergrößert Vornehmen
Einstellung für Verkleinert oder Vergrößert vornehmen Sie können das Bild unter Beibehaltung des Seitenverhältnisses vergrößern oder verkleinern. Sie können jeden Wert zwischen 25 und 400 in das Feld Verkleinern oder Vergrößern eingeben. Einstellungen für Druckbereich vornehmen Diese Einstellung ist verfügbar, wenn Sie als Papierzufuhr Einzelblatt wählen.
Seite 145: Einstellungen Für Rollenpapier-Option Vornehmen
Einstellungen für Rollenpapier-Option vornehmen Diese Option ist verfügbar, wenn Rollenpapier oder Rollenpapier (Banner) als Papierzufuhr ausgewählt wird. Sie können folgende Einstellungen vornehmen. Autom. drehen Hinweis: Diese Funktion ist nur verfügbar, wenn Rollenpapier als Papierzufuhr ausgewählt ist. Diese Funktion ist nur wirksam, wenn die Länge des Ausdrucks weniger beträgt als die bedruckbare Breite des Rollenpapiers.
Seite 146 Trennlinie drucken Mit dieser Funktion können Sie festlegen, ob eine Trennlinie an der rechten Seite und unter den Druckdaten für manuelles Schneiden gedruckt werden soll. Zur Aktivierung dieser Funktion wählen Sie Trennlinie drucken. Die Funktion Trennlinie drucken ändert sich entsprechend der Einstellung Automatisch schneiden.
Seite 147: Einstellungen Im Dialogfeld Layout Vornehmen
Save Roll Paper (Rollenpapier sparen) Hinweis: Diese Funktion ist nur verfügbar, wenn Rollenpapier (Banner) als Papierzufuhr ausgewählt ist. Diese Funktion ist wirksam, wenn Sie Rollenpapier sparen möchten, weil der unbedruckte Teil der letzten Seite oder der Druckdaten nicht durch den Drucker transportiert wird. Zur Aktivierung dieser Funktion wählen Sie Rollenpapier sparen.
Seite 148: Einstellung Passend Auf Seite Vornehmen
Einstellung Passend auf Seite vornehmen Sie können die Größe der Daten proportional vergrößern oder verkleinern, damit es auf die im Pulldown-Menü Papierformat gewählte Papiergröße passt. Um diese Funktion zu aktivieren, wählen Sie Passend auf Seite und wählen Sie im Pulldown-Menü Ausgabepapiergröße die Größe des Papiers, das Sie in den Drucker eingelegt haben.
Seite 149: Vornehmen Der Einstellung Druckreihenfolge
Vornehmen der Einstellung Druckreihenfolge Sie können die Druckreihenfolge für den Druckauftrag festlegen. Wenn Sie mehrere Exemplare eines Dokuments drucken wollen, wählen Sie Sortieren, um jeweils ein vollständiges Dokument zu drucken. Wählen Sie Umgekehrte Reihenfolge, um das Dokument beginnend mit der letzten Seite in umgekehrter Reihenfolge zu drucken.
Seite 150: Druckerhilfsprogramme Verwenden
Druckerhilfsprogramme verwenden Mit den EPSON-Drucker-Utilitys können Sie den aktuellen Druckerstatus prüfen und Wartungsvorgänge vom Computer aus vornehmen. Hinweis: ❏ Die Utilitys für Düsentest, Druckkopfreinigung und Druckkopf-Justage dürfen nicht verwendet werden, wenn der Drucker über ein Netzwerk an den Computer angeschlossen ist.
Seite 151 Konfiguration Durch Klicken auf diese Schaltfläche wird das Dialogfeld Konfigurationseinstellungen angezeigt, in dem Sie ändern können, wie das Utility EPSON Status Monitor Sie benachrichtigt, wenn sich der Druckerstatus ändert. Siehe „Durchführen der Konfigurationseinstellungen“ auf Seite 158. Drucken unter Mac OS 9.x...
Seite 152: Druckkopfdüsen Überprüfen
3. Klicken Sie auf Drucken, wenn Sie visuell prüfen möchten, ob Druckkopfdüsen verstopft sind, ob Sie Spezialmedien verwenden, die nicht von Epson sind, oder ob die Papierbreite weniger als 210 mm beträgt. Klicken Sie auf Auto, wenn Sie einen automatischen Düsentest durchführen möchten und der Düsentest meldet, dass dies erforderlich ist.
Seite 153: Druckkopf Reinigen
Düsentest nicht nur die Düsen auf Verstopfung, sondern führt auch automatisch eine Druckkopfreinigung durch. Wenn Sie Spezialmedien verwenden, die nicht von Epson stammen, oder wenn die Papierbreite weniger als 210 mm beträgt, deaktivieren Sie AUTOREINIGUNG auf dem Bedienfeld des Druckers.
Seite 154 ❏ Wenn die Anzeige „Tinte“ blinkt oder leuchtet, ist eine Reinigung des Druckkopfs nicht möglich. Tauschen Sie zuerst die entsprechende Tintenpatrone aus. Siehe „Tintenpatronen auswechseln“ auf Seite 308. 1. Achten Sie darauf, dass der Drucker eingeschaltet ist und die Anzeige „Tinte“ nicht leuchtet. 2.
Seite 155: Druckkopf Ausrichten
Druckkopf ausrichten Wenn Sie auf dem Ausdruck nicht miteinander ausgerichtete Linien oder eine schwarze oder weiße Streifenbildung feststellen, können Sie diese Probleme möglicherweise mit dem Utility Druckkopf-Justage lösen. Führen Sie zur Verwendung des Utilitys Druckkopf-Justage die nachstehenden Anweisungen aus. 1. Vergewissern Sie sich, dass Papier im Drucker vorhanden ist. 2.
Seite 156: Druckerstatus Überprüfen Und Druckaufträge Verwalten
Fehlermeldung. Sie können dieses Utility ferner verwenden, um den Tintenstand vor dem Drucken zu überprüfen. EPSON-Statusmonitor aufrufen Führen Sie die nachstehenden Schritte aus, um auf EPSON StatusMonitor zuzugreifen. 1. Klicken Sie in der Anwendung im Menü Datei auf Drucken oder Seite einrichten.
Seite 157 Verbleibender Tintenfüllstand oder klicken Sie auf Utility. Wenn Sie auf Utility klicken, klicken Sie im Dialogfeld Utility auf EPSON StatusMonitor. Das Dialogfeld EPSON StatusMonitor wird eingeblendet. EPSON StatusMonitor informiert Sie über die vorhandene Tintenmenge und die freie Kapazität des Wartungstanks zu dem Zeitpunkt, zu dem StatusMonitor geöffnet wurde.
Seite 158: Durchführen Der Konfigurationseinstellungen
Durchführen der Konfigurationseinstellungen Sie können wählen, wie die Utility EPSON StatusMonitor Ihren Drucker überwacht und wie Sie darüber in Kenntnis gesetzt werden. Um Konfigurationseinstellungen vorzunehmen, klicken Sie auf Konfiguration im Dialogfeld Utility. Das Dialogfeld Konfigurationseinstellungen wird angezeigt. Sie können in diesem Dialogfeld die folgenden Einstellungen vornehmen.
Seite 159: Mit Epson-Monitor Iv Arbeiten
Abbruch des Druckauftrags sowie zur Änderung der Priorität der Druckaufträge in der Druckerwarteschlange verwenden. Dieses Utility zeigt darüber hinaus den Status des aktuellen Druckauftrags. EPSON-Monitor IV aufrufen Führen Sie die nachstehenden Schritte aus, um auf EPSON Monitor IV zuzugreifen. Drucken unter Mac OS 9.x...
Seite 160 1. Wählen Sie Ein als Einstellung für Drucken im Hintergrund in der Auswahl oder im Dialogfeld Drucken im Hintergrund. 2. Übertragen Sie einen Druckauftrag an den Drucker. 3. Wählen Sie EPSON-Monitor IV rechts in der Menüleiste im Menü Anwendung. Das Dialogfeld EPSON Monitor IV wird eingeblendet.
Seite 161: Druckaufträge Mit Epson-Monitor Iv Verwalten
Druckaufträge mit EPSON-Monitor IV verwalten Sie können Druckaufträge wie folgt verwalten. ❏ Mit Hilfe der folgenden Schaltflächen können Sie Druckaufträge anhalten, fortsetzen und löschen. Wählen Sie den zu verwaltenden Druckauftrag und klicken Sie auf die entsprechende Schaltfläche. Anhalten Hält den Druckvorgang an und belässt den aktuellen Druckauftrag am Anfang der Druckerwarteschlange.
Seite 162: Ändern Der Druckpriorität
❏ Doppelklicken Sie Anzahl, um die Anzahl der zu druckenden Kopien zu ändern. ❏ Klicken Sie auf den Pfeil Details anzeigen, um eine Erweiterung unten im Dialogfeld EPSON Monitor IV einzublenden. Die Erweiterung enthält detaillierte Informationen zu den Einstellungen der Druckersoftware für die Druckdaten.
Seite 163: Drucker Freigeben
2. Klicken Sie auf den Pfeil Details anzeigen, um eine Erweiterung unten im Dialogfeld EPSON Monitor IV einzublenden. 3. Wählen Sie Dringend, Normal, Anhalten oder Druckzeit aus dem Pulldown-Menü Priorität. Drucker freigeben In diesem Abschnitt erfahren Sie, wie Sie den Drucker einstellen müssen, damit er von anderen Computern im Netzwerk...
Seite 164: Drucker Als Freigegebenen Drucker Einrichten
Hinweis: Wenden Sie sich an Ihren Netzwerkadministrator, wenn Sie den Drucker direkt in ein Netzwerk einbinden möchten, ohne ihn freizugeben. Drucker als freigegebenen Drucker einrichten Gehen Sie wie folgt vor, um einen Drucker, der direkt am Computer angeschlossen ist, für andere Computer in einem AppleTalk-Netzwerk freizugeben.
Seite 165: Auf Den Freigegebenen Drucker Zugreifen
3. Klicken Sie auf Einrichten. Das Dialogfeld Druckerfreigabe einrichten wird eingeblendet. 4. Wählen Sie Drucker freigeben und geben Sie den Druckernamen und das Kennwort ein. 5. Klicken Sie auf OK. Der Name des freigegebenen Druckers erscheint in der Anschlussliste der Auswahl. 6.
Seite 166 2. Auf jedem Computer, von dem aus Sie auf den Drucker zugreifen möchten, wählen Sie Auswahl aus dem Apple-Menü. Klicken Sie auf das Symbol des Druckers und wählen Sie aus dem Dialogfeld Druckeranschluss an der rechten Seite den Druckeranschluss, den Sie verwenden möchten.
Seite 167: Druckersoftware Deinstallieren
2. Suchen Sie den Ordner Deutsch und doppelklicken Sie darauf. 3. Doppelklicken Sie auf den Ordner Druckertreiber. 4. Doppelklicken Sie auf den Ordner EPSON STYLUS PRO XXXX und anschließend auf den darin enthaltenen Ordner Disk 1. 5. Doppelklicken Sie auf das Symbol Aktualisierer und führen Sie die angezeigten Anweisungen aus, um das Dialogfeld Aktualisierer zu öffnen.
Seite 168: Kapitel 3 Drucken Unter Mac Os
Kapitel 3 Drucken unter Mac OS X Druckersoftware Die Druckersoftware, die mit Ihrem Drucker geliefert wird, besteht aus einem Druckertreiber und Drucker-Utilitys. Über die im Druckertreiber verfügbaren Einstellungen lässt sich der Betrieb des Druckers optimal an die jeweiligen Anforderungen anpassen. Mit den Drucker-Utilitys können Sie Ihren Drucker überprüfen und in einem optimalen Zustand halten.
Seite 169 Autom. schneiden, Trennlinie drucken, Rollenpapier sparen Option Erweiterung: Schieberegler Betrag der Vergrößerung Option Summary (Überblick): Summary (Überblick) über die aktuellen Einstellungen Utility EPSON Status Monitor, Düsentest, Druckkopfreinigung, Druckkopf-Justage, EPSON LFP Remote Panel, Assistent zum Drucken Drucken unter Mac OS X...
Seite 170: Druckersoftware Aufrufen
Um auf das Dialogfeld Drucken zuzugreifen, klicken Sie auf Drucken im Menü Datei der Anwendung. Dialogfeld Utility öffnen Um auf das Dialogfeld Utility zuzugreifen, doppelklicken Sie in Macintosh HD (Standardeinstellung) im Ordner Anwendungen auf das Symbol EPSON-Drucker-Utility. Drucken unter Mac OS X...
Seite 171: Einstellungen Im Dialogfeld Seite Einrichten
Einstellungen im Dialogfeld Seite einrichten Sie können die Einstellungen Format für, Papierformat, Ausrichtung und Skalierung zum Drucken vornehmen. Hinweis: Das Dialogfeld „Seiteneinstellung“ ist eine Standardfunktion in Mac OS X. Weitere Informationen dazu finden Sie in der Dokumentation des Betriebssystems. Settings (Einstellungen) Sie können Seiteneigenschaften, Benutzerdefiniertes Papierformat oder Zusammenfassung auswählen.
Seite 172: Format For (Formatieren Für)
Format for (formatieren für) Wählen Sie einen gewünschten Drucker aus. Hinweis: Achten Sie immer darauf, dass die Einstellung Format für im Dialogfeld Seite einrichten mit der Einstellung Drucker im Dialogfeld Drucken übereinstimmt, weil die Daten sonst unter Umständen nicht einwandfrei gedruckt werden. Papierformat Wählen Sie ein Papierformat und einen Druckbereich aus, die Sie verwenden möchten.
Seite 173: Ausrichtung
Rollenpapier - Randlos (Größe Der Druck erfolgt unter Beibehaltung erhalten) des originalen Größenverhältnisses auf Rollenpapier. Rollenpapier-Banner Mehrseitige Daten werden kontinuierlich auf Rollenpapier mit einem linken und rechten Rand von 3 mm und einem oberen und unteren Rand von 0 mm gedruckt. Rollenpapier - Randlos, Banner Mehrere Seiten werden aufeinander folgend ohne Ränder auf...
Seite 174: Einstellungen Im Dialogfeld Drucken
Einstellungen im Dialogfeld Drucken Sie können die Einstellungen Drucker und Voreinstellungen zum Drucken vornehmen. Hinweis: Das Dialogfeld „Drucken“ ist eine Standardfunktion in Mac OS X. Weitere Informationen dazu finden Sie in der Dokumentation des Betriebssystems. Drucker Wählen Sie den Drucker aus, den Sie verwenden möchten. Hinweis: Achten Sie immer darauf, dass die Einstellung Format für im Dialogfeld Seite einrichten mit der Einstellung Drucker im Dialogfeld Drucken...
Seite 175: Copies & Pages (Kopien
Speichern unter Der Druck erfolgt mit gespeicherten Benutzereinstellungen. Copies & Pages (Kopien & Seiten) Sie können die Einstellungen Kopien, Sortiert und Seiten, die Sie zum Drucken verwenden möchten, vornehmen. Kopien Um die Einstellung Copies (Kopien) vorzunehmen, geben Sie im Feld Copies (Kopien) die Anzahl der gewünschten Kopien ein. Sortiert Um die Einstellung Print order (Druckreihenfolge) vorzunehmen, wählen Sie Collated (Sortiert)aus, um jeweils...
Seite 176: Layout (Layout)
Layout (Layout) Sie können die Einstellungen Seiten pro Blatt, Layoutrichtung und Papierrand, die Sie zum Drucken verwenden möchten, vornehmen. Hinweis: „Layout“ ist eine Standardfunktion in Mac OS X. Weitere Informationen dazu finden Sie in der Dokumentation des Betriebssystems. Seiten pro Blatt Sie können mehrere Seiten der Daten auf ein einzelnes Blatt drucken.
Seite 177: Ausgabeoptionen
Ausgabeoptionen Sie können die Daten beim Drucken in eine Datei umleiten, indem Sie das Kontrollkästchen Speichern als Datei aktivieren und das Format im Pulldown-Menü Format wählen. Zum Drucken der Daten auf Papier deaktivieren Sie das Kontrollkästchen Speichern als Datei. Hinweis: „Ausgabeoptionen“...
Seite 178: Druckeinstellungen
Druckeinstellungen Sie können Einstellungen für Medientyp, Farbe und Modus vornehmen. Seite einrichten Hier wird der Druckbereich angezeigt, der aus der Liste Papierformat im Dialogfeld Seite einrichten ausgewählt wurde. Wählen Sie den Druckbereich aus, der aus der Liste Papierformat im Dialogfeld Seite einrichten ausgewählt wurde. Medientyp Mit der Einstellung des Medientyps legen Sie fest, welche anderen Einstellungen zur Verfügung stehen, deswegen sollten...
Seite 179 Einstellungen für Medientyp zur Auswahl. Hinweis: ❏ Einige der speziellen Druckmedien sind möglicherweise nicht in Ihrem Land verfügbar. ❏ Wenn Sie andere als Epson-Spezialmedien verwenden, beachten Sie „Hinweise zu Epson-Spezialmedien und anderen Medien“ auf Seite 266. ❏ Die neuesten Informationen zu den erhältlichen Druckmedien erfahren Sie auf der Kundendienst-Website von Epson.
Seite 180 Photo Glossy Paper Photo Glossy Paper Photo Semigloss Paper Photo Semigloss Paper Proofing Paper Semimatte EPSON Proofing Paper Semimatte (Commercial) Photo Quality Ink Jet Paper Photo Quality Ink Jet Paper Singleweight Matte Paper Singleweight Matte Paper DoubleWeight Matte Paper DoubleWeight Matte Paper...
Seite 181 Farbe EPSON Stylus Pro 9400/7400 Nehmen Sie die Einstellung für Farbe vor. Wählen Sie Farb-/Schwarzweißfoto, um Farb- oder Monochromfotos zu drucken, oder Schwarz, um einen Entwurf oder schwarzen Text zu drucken. Hinweis: Zum Drucken auf anderen Medien als Zeichenpapier empfehlen wir Farb-/Schwarzweißfoto auch dann, wenn nur schwarze Daten...
Seite 182 Automatic (Automatisch) Automatisch bietet den schnellsten und einfachsten Weg, um mit dem Drucken zu beginnen. Wenn Automatisch ausgewählt wird, nimmt der Druckertreiber alle Detaileinstellungen auf der Grundlage der aktuellen Einstellung für Medientyp und Farbe vor. Schieberegler Qualität und Schnell Abhängig vom Medium, das Sie für Medientyp auswählen, während Farbe (oder Farb-/Schwarzweißfoto) oder Schwarz für Farbe und Automatisch für Modus ausgewählt sind, wird ein Schieberegler Qualität oder Schnell im Dialogfeld Modus...
Seite 183 Die Farben werden intensiviert und die mittleren Töne und Grafiken und Spitzen des Bilds aufgehellt. Verwenden Sie diese Einstellung für Präsentationsgrafiken wie Diagramme und Schaubilder. EPSON Nur EPSON Stylus Pro 9800/7800: Standard Erhöht den Kontrast in den Bildern. Verwenden Sie diese (sRGB) Einstellung für Farbfotos. Adobe RGB Nur EPSON Stylus Pro 9800/7800: Passt die Bildfarben an Adobe RGB an.
Seite 184 Custom (Benutzerdefiniert) Mit „Benutzerdefiniert“ können Sie mit einem einzigen Mausklick viele verschiedene Einstellungen ändern. Im Pulldown-Menü Benutzereinstellungen finden Sie von Epson vorbereitete Einstellungen. Das Pulldown-Menü Benutzereinstellungen enthält die folgenden vorbereiteten Einstellungen. Hinweis: Diese Voreinstellungen können abhängig von den Einstellungen für Medientyp und Farbe abgeblendet erscheinen.
Seite 185 Erweiterte Einstellungen Die erweiterten Einstellungen geben Ihnen die vollständige Kontrolle über die Druckumgebung. Experimentieren Sie mit diesen Einstellungen, um neue Druckmöglichkeiten zu finden oder eine bestimmte Gruppe von Druckereinstellungen noch besser auf Ihre persönlichen Anforderungen abzustimmen. Wenn Sie mit Ihren neuen Einstellungen zufrieden sind, können Sie ihnen einen Namen geben und sie in die Liste der Benutzereinstellungen aufnehmen.
Seite 186 Text, ausgefüllte Grafiken und Strichzeichnungen mit sehr scharfen Rändern zu drucken. Farbton Wenn Sie Schwarzweißfoto erweitert als Einstellung für Farbe ausgewählt haben, wählen Sie das (nur für EPSON Pulldown-Menü Farbton angezeigt. Stylus Pro 9800/7800) Neutral: Diese Einstellung bietet Standardbildkorrekturen für die meisten Fotos.
Seite 187: Drucker-Farbmanagement
Drucker-Farbmanagement Mit dieser Option können Sie die Farbabstimmungs- und Farbanpassungsmethoden des Druckertreibers steuern. Experimentieren Sie mit diesen Einstellungen, um neue Druckmöglichkeiten zu finden oder eine bestimmte Gruppe von Druckereinstellungen noch besser auf Ihre persönlichen Anforderungen abzustimmen. Wenn Sie mit den neuen Einstellungen zufrieden sind, können Sie sie in die Liste der Benutzereinstellungen im Dialogfeld Drucken aufnehmen.
Seite 188: Farbsteuerelemente
Farbsteuerelemente Wählen Sie diese Einstellung zur Verwendung der Farbabstimmungs- und Farbanpassungsmethoden des Druckers. Klicken Sie auf den Pfeil neben Erweiterte Einstellungen, um Details anzuzeigen. Drucken unter Mac OS X...
Seite 189 Die Farben werden intensiviert und die mittleren Töne und Grafiken und Spitzen des Bilds aufgehellt. Verwenden Sie diese Einstellung für Präsentationsgrafiken wie Diagramme und Schaubilder. EPSON Nur EPSON Stylus Pro 9800/7800: Standard Erhöht den Kontrast in den Bildern. Verwenden Sie diese (sRGB) Einstellung für Farbfotos. Adobe RGB Nur EPSON Stylus Pro 9800/7800: Passt die Bildfarben an Adobe RGB an.
Seite 190: Farbregler (Für Schwarzweißfoto Erweitert)
Farbregler (für Schwarzweißfoto erweitert) Wenn Schwarzweißfoto erweitert für Farbe ausgewählt wird, wird das folgende Fenster eingeblendet. Sie können die erweiterten Monochromeinstellungen vornehmen. Informationen über die zusätzlichen Einstellungen finden Sie in der Online-Hilfe. Drucken unter Mac OS X...
Seite 191 ColorSync Bei dieser Einstellung werden die Farben des Ausdrucks automatisch an die auf dem Bildschirm angezeigten Farben angepasst. Wählen Sie diese Einstellung zum Drucken von gescannten Fotos und Computergrafiken. Hinweis: Beachten Sie, dass das Umgebungslicht sowie das Alter, die Qualität und die Einstellungen des Monitors die Qualität der Farbanpassung beeinflussen können.
Seite 192 Aus (keine Farbanpassung) Diese Einstellung wird normalerweise nicht empfohlen, weil der Druckertreiber dann die Farbe in keiner Weise anpassen oder einstellen kann. Verwenden Sie diese Einstellung nur dann, wenn Sie ein neues Farbprofil erstellen oder wenn die anderen Moduseinstellungen keine zufrieden stellenden Ergebnisse ergeben.
Seite 193: Papierkonfiguration
Papierkonfiguration Mit den folgenden Einstellungen unter Papierkonfiguration können Sie ausführliche Papiereinstellungen vornehmen. Wenn Sie Spezialmedien verwenden, die nicht von Epson stammen, nehmen Sie diese Einstellungen nach Erfordernis vor. Drucken unter Mac OS X...
Seite 194 Wert (-50 bis +50) in das Feld neben dem Schieberegler eingeben. Verwenden Sie diese Funktion, um auf Spezialmedien zu drucken, die nicht von Epson stammen. Stellen Sie den Schieberegler auf 0, wenn Sie auf Spezialmedien von Epson drucken.
Seite 195 Papierstärke Dieser Wert wird automatisch entsprechend der Einstellung für Medientyp angezeigt. Wenn Sie ein Medium verwenden, das nicht von Epson stammt, sollten Sie diesen Wert entsprechend dem Medium ändern. Zum Ermitteln der Papierstärke siehe die Spezifikationen des Papiers oder drucken Sie das „Stärkemuster“.
Seite 196: Option Roll Paper (Rollenpapier)
Option Roll Paper (Rollenpapier) Sie können die Einstellungen Autom. schneiden, Trennlinie drucken und Rollenpapier sparen vornehmen. Autom. schneiden Die folgenden Schneidmethoden stehen zur Auswahl. Einfach schneiden Wählen Sie diese Einstellung, wenn Sie Papier sparen wollen. Wenn Sie diese Einstellung auswählen, wird an der Begrenzung zwischen zwei Bildern oder zwischen zwei Seiten geschnitten.
Seite 197 Doppelt schneiden Wählen Sie diese Einstellung, um die kleinen Lücken zu vermeiden, die bei der Einstellung Einfach schneiden vorkommen. Zwischen den Bildern wird ein Zwischenraum vorgesehen und der Schnitt erfolgt 1 mm an der Innenseite jedes Bilds. Normal schneiden Wählen Sie diese Einstellung, um die Ränder an der Ober- und Unterseite der gedruckten Daten beizubehalten.
Seite 198 AUS (OFF) Wählen Sie diese Einstellung, um die Ausdrucke von Hand zu schneiden. Führen Sie die nachstehenden Schritte aus, um Ausdrucke von Hand zu schneiden. Hinweis: Wenn Sie auf Leinwand drucken, ist nur diese Einstellung verfügbar. 1. Drücken Sie die Taste Papierzufuhr l , um Rollenpapier Automatisch schneiden Aus zu wählen.
Seite 199 Die Funktion Trennlinie drucken ändert sich entsprechend der Einstellung Automatisch schneiden. Überprüfen Sie gegebenenfalls diese Einstellungen je nach dem Betrieb des Druckers. Auto Cut (Autom. Trennlinie Druckerbetrieb Trennen) drucken Einfach Ausgewählt Druckt die Trennlinie nur auf die schneiden rechte Seite und schneidet das Doppelt Papier automatisch nach dem schneiden...
Seite 200: Erweiterung
Erweiterung Sie können Daten ohne Rand auf das Papier drucken. Dieses Menü wird angezeigt, wenn Sie die Papiergröße mit Rollenpapier - Randlos (Automatisch erweitern) oder Einzelblatt - Randlos (Automatisch erweitern) als Papierformat im Dialogfeld „Seite einrichten“ auswählen. Betrag der Mit dem Schieberegler können Sie den Anteil des Vergrößerung Bilds einstellen, der beim randlosen Drucken über die Papierränder hinausragt.
Seite 201: Summary (Überblick)
Summary (Überblick) Sie können die aktuellen Einstellungen im Dialogfeld Drucken überprüfen. Hinweis: Die Option Zusammenfassung ist eine Standardfunktion von Mac OS Einstellungen im Dialogfeld Drucken speichern Gehen Sie zum Speichern der Einstellungen im Dialogfeld Drucken wie folgt vor. 1. Wählen Sie Speichern unter aus den Voreinstellungen. 2.
Seite 202: Gespeicherte Einstellungen Im Dialogfeld Drucken Verwenden
3. Vergewissern Sie sich, dass der in Schritt 2 eingegebene Name im Pulldown-Menü Voreinstellungen gespeichert ist. Gespeicherte Einstellungen im Dialogfeld Drucken verwenden Um die gespeicherten Einstellungen zu verwenden, wählen Sie den Namen der benutzerdefinierten Einstellung im Pulldown-Menü Voreinstellungen. Wenn Sie die Einstellungen für das Medium oder die Druckfarbe ändern, während die Benutzereinstellungen in der Liste Gespeicherte Einstellungen gewählt sind, werden die gespeicherten Einstellungen dadurch nicht geändert.
Seite 203: Randlos Drucken
Einzelblatt - Randlos (Größe erhalten), Rollenpapier - Randlos (Automatisch erweitern), Rollenpapier - Randlos (Größe erhalten) oder Rollenpapier - Randlos Banner als Papierformat im Dialogfeld „Seite einrichten“ ausgewählt wird, empfiehlt Epson die folgenden Bedingungen für das Medium. Geeignete Medienbreite: ❏ 10 Zoll, 254 mm ❏...
Seite 204 ❏ Beim Drucken auf Einzelblattpapier werden nur der linke und rechte Rand auf Null gesetzt. Der obere Rand beträgt immer 3 mm und der untere Rand immer 14 mm. Die Rückseite des Papiers kann verschmieren. ❏ Die Tinte könnte die Walze des Druckers verschmutzen. In diesem Fall wischen Sie die Tinte mit einem Tuch ab.
Seite 205: Drucken Abbrechen
Auf das EPSON-Drucker-Utility zugreifen Führen Sie die nachstehenden Schritte aus, um auf das EPSON-Drucker-Utility zuzugreifen. 1. Doppelklicken Sie auf Macintosh HD (Standardeinstellung). 2. Doppelklicken Sie auf den Ordner Anwendungen. 3. Doppelklicken Sie auf das Symbol EPSON-Drucker-Utility. Drucken unter Mac OS X...
Seite 206 4. Doppelklicken Sie auf das Symbol Print Center (Mac OS X 10.2.x) oder Printer Setup Utility (Mac OS X 10.3). 5. Wählen Sie im EPSON-Drucker-Utility den Drucker aus, auf den Sie zugreifen möchten. 6. Klicken Sie auf die Schaltfläche Konfigurieren (Mac OS X 10.2.x) bzw.
Seite 207: Druckerhilfsprogramme Verwenden
Druckerhilfsprogramme verwenden Mit den EPSON-Drucker-Utilitys können Sie den aktuellen Druckerstatus prüfen und Drucker-Wartungsvorgänge vom Computer aus vornehmen. Sie können außerdem auf das Benutzerhandbuch, die Informationen über Papier und die Website für technische Unterstützung zugreifen, indem Sie auf die Schaltfläche Assistent zum Drucken klicken.
Seite 208 EPSON StatusMonitor Dieses Utility liefert Informationen zum Druckerstatus wie z. B. Füllstand der Tintenpatrone. Düsentest Dieses Utility prüft die Düsen des Druckkopfs auf Verstopfung. Prüfen Sie die Düsen, wenn Sie feststellen, dass sich die Druckqualität verschlechtert hat, sowie nach einer Druckkopfreinigung, um sicherzustellen, dass die Düsen des...
Seite 209: Druckkopfdüsen Überprüfen
Seite 213. EPSON LFP Remote Panel Verwenden Sie dieses Utility zur Optimierung des Druckers. Siehe „EPSON LFP Remote Panel starten“ auf Seite 213. Assistent zum Drucken Sie können außerdem auf das Benutzerhandbuch, die Informationen über Medien und die Website für technische Unterstützung zugreifen, indem Sie auf die Schaltfläche Assistent...
Seite 210 3. Klicken Sie auf Drucken, wenn Sie visuell prüfen möchten, ob Druckkopfdüsen verstopft sind, ob Sie Spezialmedien verwenden, die nicht von Epson sind, oder ob die Papierbreite weniger als 210 mm beträgt. Klicken Sie auf Auto, wenn Sie einen automatischen Düsentest durchführen möchten und der Düsentest meldet, dass dies erforderlich ist.
Seite 211: Druckkopf Reinigen
Düsentest nicht nur die Düsen auf Verstopfung, sondern führt auch automatisch eine Druckkopfreinigung durch. Wenn Sie Spezialmedien verwenden, die nicht von Epson stammen, oder wenn die Papierbreite weniger als 210 mm beträgt, deaktivieren Sie AUTOREINIGUNG auf dem Bedienfeld des Druckers.
Seite 212 ❏ Wenn die Anzeige „Tinte“ blinkt oder leuchtet, ist eine Reinigung des Druckkopfs nicht möglich. Tauschen Sie zuerst die entsprechende Tintenpatrone aus. Siehe „Tintenpatronen auswechseln“ auf Seite 308. 1. Achten Sie darauf, dass der Drucker eingeschaltet ist und die Anzeige „Tinte“ nicht leuchtet. 2.
Seite 213: Druckkopf Ausrichten
Schritte aus. 1. Vergewissern Sie sich, dass der Drucker eingeschaltet ist. 2. Klicken Sie auf EPSON LFP Remote Panel. 3. Einzelheiten finden Sie in der Online-Hilfe von EPSON LFP Remote Panel. Assistent zum Drucken verwenden Durch Klicken auf die Schaltfläche Assistent zum Drucken können Sie auf die folgenden Informationen zugreifen:...
Seite 214: Benutzung Der Online-Hilfe
Schritte aus. 1. Schalten Sie den Computer ein und legen Sie die CD-ROM mit der Druckersoftware in das CD-ROM-Laufwerk ein. Die CD-ROM mit der Epson-Druckersoftware wird automatisch gestartet. 2. Öffnen Sie den Ordner Mac OS X Software. 3. Doppelklicken Sie auf den Ordner Druckertreiber.
Seite 215 4. Doppelklicken Sie auf das Symbol SPro9800_xxx, SPro9400_xxx, SPro7800_xxx oder SPro7400_xxx. 5. Wenn das Dialogfeld Authentifizierung angezeigt wird, geben Sie das Kennwort ein und klicken Sie dann auf OK. 6. Klicken Sie auf Fortfahren. 7. Wählen Sie im Pulldown-Menü oben links die Option Deinstallieren und klicken Sie auf die Schaltfläche Deinstallieren unten rechts.
Seite 216: Kapitel 4 Bedienfeld
Kapitel 4 Bedienfeld Tasten, Anzeigen, Meldungen und Symbole Das Bedienfeld des Druckers besteht aus 7 Tasten, 4 Anzeigen und einem LCD-Display (Flüssigkristallanzeige). Tasten In diesem Abschnitt werden die Funktionen der Tasten am Bedienfeld beschrieben. Taste Beschreibung Netzschalter Hiermit schalten Sie den Drucker ein und aus. Taste Pause Unterbricht den Druckvorgang.
Seite 217 Taste Menü r Ruft im Status BEREIT den Menü-Modus auf. Wenn im Menü-Modus gedrückt, kann ein gewünschtes Menü ausgewählt werden. Durch Drücken während des Druckvorgangs wird das Menü DRUCKERSTATUS aktiviert. Wenn die Taste länger als 3 Sekunden gedrückt gehalten wird, wird der Druckkopf gereinigt.
Seite 218: Anzeigen
Taste Enter Die Option wird ausgeführt, wenn die aufgerufene Option nur ausführbar ist. Wirft das Einzelblatt aus, wenn Einzelblatt ausgewählt ist und diese Taste 3 Sek. lang gedrückt wird. Schneidet das Papier automatisch, wenn „Rollenpapier automatisch schneiden Ein“ ausgewählt ist und diese Taste 3 Sek. lang gedrückt wird.
Seite 219 Anzeige Papier Leuchtet: (rot) Im manuellen Einzug ist kein Papier eingelegt, während Einzelblatt als Papierzufuhr gewählt ist. Rollenpapier ist zu Ende, wenn Rollenpapier Automatisch schneiden Ein oder Rollenpapier Automatisch schneiden Aus als Papierzufuhr ausgewählt ist. Die gewählte Papierzufuhr (Rollenpapier Automatisch schneiden Ein /Rollenpapier Automatisch schneiden Aus /Einzelblatt...
Seite 220: Tastenkombinationen
Tastenkombinationen In diesem Abschnitt werden die Funktionen von mehreren gleichzeitig gedrückten Tasten beschrieben. Schaltflächen Funktion 1. Netzschalter Wenn der Drucker eingeschaltet wird, während die Taste Pause gedrückt 2. Taste Pause gehalten wird, schaltet der Drucker in den Wartungsmodus. 1. Taste Pause Durch Drücken der Taste Pause Papierzufuhr l, können Sie die 2.
Seite 221: Symbole
Anzeige des Der Drucker bereitet den Druck vor. EPSON-Logos und Fortschrittsbalkens PAPIER SCHNEIDEN Der Drucker schneidet gerade das Papier ab. BITTE WARTEN WARTEN Warten Sie, bis BEREIT angezeigt wird. REINIGUNG Der Drucker reinigt die Tintenschläuche. BITTE WARTEN TASTE PAUSE DRÜCKEN Drücken Sie die Taste Pause.
Seite 222 Walzenabstandsymbol Symbole Beschreibung Am breitesten Breiter [Breit] Rollenpapierrand-Symbol Zeigt den Papierrand wenn Rollenpapier ausgewählt wird. Symbole Beschreibung Anzeige des oberen und unteren Rollenpapierrandes. Dieses Symbol erscheint nicht, wenn Standard ausgewählt ist. 15 mm: Rand oben und unten beträgt 15 mm, linker und rechter Rand beträgt 3 mm.
Seite 223 Wenig Tinte Tinte verbraucht Patronenfehler oder keine Patrone Wartungstanksymbol Zeigt die freie Kapazität des Wartungstanks an. Anzeige eines Wartungssymbols für den EPSON Stylus Pro 7800/7400 und von zwei Wartungssymbolen für den EPSON Stylus Pro 9800/9400. Symbole Beschreibung 100 – 81 % 80 –...
Seite 224: Menüeinstellungen
Papieransaugung-Symbol Symbole Beschreibung Hoch (168 %) Normal (60 %) Niedrig (0 %) Menüeinstellungen Wann Sie den Menü-Modus verwenden sollten Im Menü-Modus können Sie die Druckereinstellungen, die Sie normalerweise im Druckertreiber vornehmen, sowie zusätzliche Einstellungen direkt am Bedienfeld vornehmen. Hinweis: ❏ Einige Anwenderprogramme übertragen unter Umständen Befehle zum Drucker, die die Menüeinstellungen ignorieren.
Seite 225: Menüliste
Menüliste Menü Teil Parameter „DRUCKER-SETUP“ auf „ROLLENPAP.-ZÄHLER“ ROLLENPAP.-LÄNGE Seite 231 auf Seite 231 ROLLENLÄNGE-ALARM „WALZENABSTAND“ auf ENG, AUTO, BREIT, Seite 232 BREITER, AM BREITESTEN „TRENNLINIE“ auf Seite EIN, AUS „SCHNITTSTELLE“ auf AUTO, USB, IEEE1394, Seite 233 OPT. SCHN.ST.-KARTE „ZEICHENSATZ“ auf Seite PC437, PC850 „ROLLENPAPIER RAND“...
Seite 226 Seite 238 „DRUCKERSTATUS“ auf „VERSION“ auf Seite 238 SNrxxxx. ICBS Seite 238 SW0xxxx. ICBS „DRUCKBARE SEITEN“ HELL-HELLSCHWARZ auf Seite 238 xxxxxx SEITEN (für den EPSON Stylus HELLMAGENTA xxxxxx Pro 9800/7800) SEITEN HELLCYAN xxxxxx SEITEN HELLSCHWARZ xxxxxx SEITEN MATTSCHWARZ/ FOTOSCHWARZ xxxxxx SEITEN...
Seite 227 „TINTENSTAND“ auf HELL-HELLSCHWARZ L*****V, L****V, L***V, Seite 238 L**V, L*V, nn %, 0 % (für den EPSON Stylus Pro 9800/7800) HELLMAGENTA L*****V, L****V, L***V, L**V, L*V, nn %, 0 % HELLCYAN L*****V, L****V, L***V, L**V, L*V, nn %, 0 %...
Seite 228 „WARTUNGSTANK“ auf L*****V, L****V, L***V, Seite 239 L**V, L*V, nn %, 0 % „VERBR.ZÄHLER“ auf TINTE xxxxx.xml Seite 239 PAPIER xxxxx.xcm „NUTZUNGSZÄHLER TINTE AUSFÜHREN LÖSCH“ auf Seite 239 PAPIER AUSFÜHREN „JOB VERFOLGEN“ auf No. 0 - No. 9 Seite 239 „AUFTR.VERLAUF AUSFÜHREN LÖSCH“...
Seite 229 NORMAL, 1, 2 auf Seite 242 „WARTUNG“ auf Seite „SCHNEIDWERK AUSFÜHREN ERSETZEN“ auf Seite 243 „TINTE SCHW. ERSETZEN. AUSFÜHREN (nur EPSON Stylus Pro 9800/7800)“ auf Seite „POWER REINIGUNG“ AUSFÜHREN auf Seite 243 „TAKTEINSTELNG“ auf MM/TT/JJ SS:MM Seite 243 „KONTRAST EINSTELLEN“...
Seite 230: Grundlegende Menüeinstellung
Grundlegende Menüeinstellung In diesem Abschnitt wird beschrieben, wie Sie den Menü-Modus aufrufen und Einstellungen mit den Tasten im Bedienfeld vornehmen. Hinweis: ❏ Sie können jederzeit durch Drücken der Taste Pause Menü-Modus verlassen und in den Zustand BEREIT zurückkehren. ❏ Durch Drücken der Taste Papierzufuhr l kehren Sie zurück zum vorherigen Schritt.
Seite 231: Der Menü-Modus Im Einzelnen
7. Stellen Sie den Parameter ein. Drücken Sie die Taste Menü r, um den gewählten Parameter zu speichern. Wenn der Parameter nur ausführbar ist, drücken Sie die Taste Enter , um die Funktion der Option auszuführen. 8. Verlassen Sie den Menü-Modus. Drücken Sie die Taste Pause .
Seite 232 WALZENABSTAND Sie können den Abstand zwischen dem Druckkopf und dem Papier einstellen. Lassen Sie diese Einstellung normalerweise auf STANDARD. Wenn die Ausdrucke verschmiert sind, wählen Sie BREIT oder BREITER aus. Wählen Sie ENG aus, um auf dünnes Papier zu drucken, oder AM BREITESTEN, um auf dickes Papier zu drucken.
Seite 233 SCHNITTSTELLE Sie können eine Schnittstelle zum Empfang der Druckdaten auswählen. Wenn Sie AUTO auswählen, schaltet der Drucker abhängig von der Schnittstelle, die zuerst Daten empfängt, automatisch zwischen den Schnittstellen um. Wenn Sie USB, IEEE1394 oder OPT. SCHN.ST.-KARTE wählen, empfängt nur die gewählte Schnittstelle die Druckdaten.
Seite 234 In der folgenden Tabelle ist der Standard-Papierrand aufgeführt. Rollenpapier Oben/Unten Links/Rechts Enhanced Matte Paper 15 mm 3 mm Premium Glossy Photo Paper Premium Semigloss Photo Paper Premium Semimatte Photo Paper (250) Premium Luster Photo Paper (250) Textured Fine Art Paper Proofing Paper Semimatte Normalpapier Tracing Paper...
Seite 235 Wenn die gleichen Daten mit einem 3-mm-Rand und einem 15-mm-Rand gedruckt und verglichen werden, stellen Sie unter Umständen fest, dass ein Teil der rechten Seite des 15-mm-Rands nicht gedruckt wurde. Unten 15 mm Abzuschneidender Bereich Druckbereich Rollenpapier Oben Druckrichtung 15 mm 15 mm 15 mm rechts...
Seite 236: Rand Aktualisieren
Druckertreiber oder Bedienfeld aus durchführen, prüft der Drucker nicht nur auf verstopfte Düsen, sondern führt außerdem automatisch eine Druckkopfreinigung durch. Hinweis: Wählen Sie nicht EIN aus, wenn Sie Spezialmedien verwenden, die nicht von Epson stammen, oder wenn die Papierbreite weniger als 210 mm beträgt, Bedienfeld...
Seite 237 LEIS. SCHNITT Wenn Sie EIN wählen, trennt der Drucker den Ausdruck leise ab, um die Schneidgeräusche und Papierpartikel zu reduzieren. EINSTELL. INITIALIS. Sie können alle Einstellungen, die Sie unter DRUCKER-SETUP vorgenommen haben, auf ihre Werkseinstellungen zurücksetzen. TESTDRUCK Dieses Menü enthält die folgenden Menüpunkte. DÜSENTEST Sie können für jede Tintenpatrone ein Druckkopfdüsen-Testmuster drucken.
Seite 238 BENUTZERDEF. PAPIER Sie können gespeicherte Informationen drucken. DRUCKERSTATUS Dieses Menü enthält die folgenden Menüpunkte. VERSION Sie können die Version der Firmware anzeigen. DRUCKBARE SEITEN Sie können die Anzahl der mit jeder Tintenpatrone druckbaren Seiten anzeigen. TINTENSTAND Sie können die verbleibende Tintenmenge der einzelnen Tintenpatronen anzeigen.
Seite 239: Nutzungszähler Lösch
WARTUNGSTANK Sie können die freie Kapazität des Wartungstanks anzeigen. E ✽✽✽✽✽ F (100-81 %) E ✽✽✽✽ (80-61 %) E ✽✽✽ (60-41 %) E ✽✽ (40-21 %) E ✽ (20-11 %) nn % (weniger als 10 %) (Wartungstank voll) VERBR.ZÄHLER Sie können den Tintenverbrauch in Millilitern und den Papierverbrauch in Zentimetern anzeigen.
Seite 240 AUFTR.VERLAUF LÖSCH Sie können die im Drucker gespeicherten Informationen über Druckaufträge löschen. GESAMTDRUCK Sie können die Gesamtzahl der gedruckten Seiten anzeigen. LEBENSDAUER Sie können die Nutzungsdauer der einzelnen Verbrauchsmaterialien anzeigen. SCHNEIDWERK Sie können die Nutzungsdauer der Schneidvorrichtung anzeigen. Hinweis: Die am LCD angezeigten Werte sind ungefähre Orientierungswerte.
Seite 241 PAPIERNUMMER Wenn Sie STANDARD auswählen, bestimmt der Drucker die Papierstärke automatisch. Sie können auch Nr. X (wobei X ein Wert zwischen 1 und 10 ist) auswählen, um die nachfolgenden Einstellungen zu speichern oder die gespeicherten Einstellungen abzurufen. ❏ Walzenabstand ❏ Stärkemuster ❏...
Seite 242 STÄRKEMUSTER Sie können ein Muster zur Papierstärkebestimmung drucken. Wenn Sie STANDARD unter PAPIERNUMMER wählen, wird das Muster nicht gedruckt. STÄRKENUMMER Überprüfen Sie das Muster zur Papierstärkenbestimmung und geben Sie die Nummer für das Druckmuster mit dem kleinsten Abstand ein. SCHNITTMETHODE Sie können eine Schneidmethode vorgeben: AUTO, DÜNNES PAPIER, DICK.
Seite 243 Sie können die Stärke des verwendeten Papiers einstellen. Wenn Sie Epson-Spezialmedien mit einer Papierstärke von 0,2 oder 1,2 mm verwenden, wählen Sie STANDARD aus. Verwenden Sie Spezialmedien, die nicht von Epson stammen, geben Sie die Papierstärke im Bereich von 0,1 bis 1,5 mm ein. Bedienfeld...
Seite 244: Druckkopfjustage
DRUCKKOPFJUSTAGE Sie können eine etwaige fehlerhafte Ausrichtung des Druckkopfs korrigieren, um optimale Druckresultate zu erzielen. Weitere Einzelheiten finden Sie unter „Druckkopf ausrichten“ auf Seite 245. Druckkopfdüsen überprüfen Sie können ein Düsentestmuster drucken, um herauszufinden, ob die Düsen die Tinte richtig ausgeben. Wenn die Düsen die Tinte nicht richtig ausgeben, fallen im Testmuster fehlende Punkte auf.
Seite 245: Druckkopf Ausrichten
6. Drücken Sie die Taste Enter , um das Düsentestmuster zu drucken. Nach dem Drucken des Düsentestmusters verlässt der Drucker den Menü-Modus und kehrt in den Status BEREIT zurück. Beispiele für Düsentestmuster: Druckkopfreinigung nötig Wenn Sie fehlende Punkte in den Testlinien des Musters feststellen, ist eine Druckkopfreinigung erforderlich.
Seite 246: Druckkopf Automatisch Ausrichten
Druckkopf automatisch ausrichten 1. Vergewissern Sie sich, dass Papier im Drucker vorhanden ist. Hinweis: Verwenden Sie für optimale Ergebnisse beim Drucken des Düsentestmusters das gleiche Medium, das Sie normalerweise zum Drucken von Daten verwenden. 2. Drücken Sie die Taste Menü r, um den Menü-Modus aufzurufen.
Seite 247 10. Drücken Sie die Taste Enter , dann beginnt der Drucker mit dem Druckvorgang. Nach dem Drucken wird die Druckkopfausrichtung automatisch gestartet. Wenn Sie mit dem Ergebnis der Ausrichtung BIDIR. 2-FARBIG nicht zufrieden sind, drücken Sie die Taste Papierzufuhr l, um zum vorherigen Stand zurückzukehren, und wählen Sie dann BIDIR.
Seite 248 EPSON Stylus Pro 9400/7400: Druckqualität ✽ Medienbezeichnung Hauptmenü Benutzerdefinierte Druckqualität Photo Quality Ink Jet Paper Singleweight Matte Paper DoubleWeight Matte Paper Enhanced Matte Paper Archival Matte Paper Singleweight Matte Paper (Strichzeichnung) Normalpapier #2✽✽ Normalpapier (Strichzeichnung) #2✽✽ Tracing Paper Enhanced Synthetic Paper...
Seite 249 EPSON Stylus Pro 9800/7800: Druckqualität ✽ Medienbezeichnung Hauptmenü Benutzerdefinierte Druckqualität Photo Quality Ink Jet Paper Singleweight Matte Paper DoubleWeight Matte Paper Singleweight Matte Paper (Strichzeichnung) Enhanced Matte Paper Archival Matte Paper Watercolor Paper - Radiant White Photo Glossy Paper Photo Semigloss Paper...
Seite 250: Druckkopf Manuell Ausrichten
UltraSmooth Fine Art Paper Leinwand Enhanced Matte Posterboard Normalpapier #2✽✽ Normalpapier (Strichzeichnung) #2✽✽ Tracing Paper ✽ Druckqualität A: Geschwindigkeit, B: Qualität, C: Entwurf, D: Normal - 360 dpi, E: Fein - 720 dpi, F: Superfein - 1440 dpi, G: Super Photo – 2880 dpi ✽✽...
Seite 251 9. Drücken Sie die Taste Enter , dann beginnt der Drucker mit dem Druckvorgang. Beispiele für Testmuster der Druckkopf-Justage: EPSON Stylus Pro 9800/7800: 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 Bedienfeld...
Seite 252: Papiereinstellungen Vornehmen
EPSON Stylus Pro 9400/7400: 10. Nach dem Drucken werden die Musternummer und die aktuell eingestellte Nummer angezeigt. Wählen Sie die Einstellung mit den kleinsten Abständen und drücken Sie dann die Taste Papiertransport d oder Papiertransport u, um die Nummer dieser Einstellung anzuzeigen.
Seite 253 Sie können die folgenden Papiereinstellungen vornehmen: ❏ Papiernummer ❏ Walzenabstand ❏ Stärkemuster ❏ Stärkennummer ❏ Schnittmethode ❏ Einstellung des Papiervorschubs ❏ Trockendauer ❏ Papieransaugung ❏ MicroWeave-Einstellung Registrieren der Einstellungen Gehen Sie zum Speichern der Papiereinstellungen wie folgt vor. 1. Legen Sie das Papier ein, das Sie prüfen möchten. 2.
Seite 254 Wenn Sie Epson-Spezialmedien verwenden, wählen Sie STANDARD und fahren mit Schritt 11 fort. Es ist nicht erforderlich, die Papierstärke einzustellen, weil STANDARD die Papierstärke automatisch bestimmt. 6. Drücken Sie die Taste Enter , um diese Papiernummer zu registrieren. 7. Drücken Sie die Taste Papierzufuhr l.
Seite 255 13. Drücken Sie die Taste Papierzufuhr l. 14. Wählen Sie SCHNITTMETHODE und drücken Sie anschließend die Taste Menü r. Drücken Sie die Taste Papiertransport d oder Papiertransport u zur Auswahl von STANDARD, DICK. PAP., LANGSAM, DICK. PAP., SCHNELL oder DÜNNES PAPIER, und drücken Sie anschließend Enter 15.
Seite 256: Gespeicherte Einstellungen Auswählen
Gespeicherte Einstellungen auswählen Um die registrierten Einstellungen auszuwählen, folgen Sie den unten angegebenen Schritten. 1. Drücken Sie die Taste Menü r , um den Menü-Modus aufzurufen. 2. Drücken Sie die Taste Papiertransport doder Papiertransport u, so dass BENUTZERDEF. PAPIER angezeigt wird, und drücken Sie dann die Taste Menü...
Seite 257: Papier-Warnwert Auswählen
2. Drücken Sie die Taste Menü r , um den Menü-Modus aufzurufen. 3. Drücken Sie die Taste Papiertransport doder Papiertransport u, so dass TESTDRUCK angezeigt wird, und drücken Sie dann die Taste Menü r . 4. Drücken Sie die Taste Papiertransport doder Papiertransport u, so dass STATUSBLATT angezeigt wird, und drücken Sie dann die Taste Menü...
Seite 258 4. Wählen Sie mit der Taste Papiertransport d oder Papiertransport u die Länge Papierrolle (zwischen 5 und 99,5 m oder 15 und 300 ft), und drücken Sie anschließend Enter 5. Die Anzeige wechselt, so dass Sie den Warnwert einstellen können. Wählen Sie mit der Taste Papiertransport d oder Papiertransport u den Warnwert (zwischen 1 und 15 m oder 3 und 50 ft).
Seite 259: Kapitel 5 Wartungsmodus
Kapitel 5 Wartungsmodus Wartungsmodus Einstellverfahren für den Wartungsmodus In diesem Abschnitt wird beschrieben, wie Sie den Wartungsmodus aufrufen und Einstellungen mit den Tasten im Bedienfeld vornehmen. Gehen Sie wie folgt vor, um die Einstellungen im Wartungsmodus vorzunehmen. Hinweis: ❏ Durch Drücken der Taste Papierzufuhr l kehren Sie zurück zum vorherigen Schritt.
Seite 260 Wählen Sie den Menüpunkt aus. Drücken Sie die Taste Menü r, um die gewählte Option einzugeben. Der erste Parameter wird im LCD-Feld angezeigt. 4. Wählen Sie einen Parameter. Drücken Sie die Taste Papiertransport doder Papiertransport u, um einen Parameter für die Option zu wählen.
Seite 261: Liste Des Wartungsmodus
Liste des Wartungsmodus Teil Erste Parameter Zweite Parameter „HEX-SPEICHERAUSZUG“ DRUCKEN AUSFÜHREN auf Seite 262 „SPRACHE“ auf Seite 263 ENGLISCH, FRANZÖSISCH, ITALIENISCH, DEUTSCH, PORTUGIESISCH, SPANISCH, NIEDERLÄNDISCH „RESTL. PPR-SETUP“ auf AUS, ROLL Seite 263 „EINHEIT“ auf Seite 264 METER, FUSS/ZOLL „SCHNITTDRUCK“ auf 0 % - 150 % Seite 264 „US-REINIGUNG“...
Seite 262: Details Der Optionen Des Wartungsmodus
„MENÜ TINTENINFORM.“ EPSON Stylus Pro HERSTELLER, FARBE, auf Seite 265 9800/7800: TINTENTYP, HELL-HELLSCHWARZ TINTENKAPAZITÄT, HELL-MAGENTA TINTENSTAND, HELL-CYAN HERSTELLUNGSDATUM, HELL-SCHWARZ ABLAUFDATUM, MATTSCHWARZ TINTENNUTZUNGSDAUER, (oder TINTENALTER FOTOSCHWARZ) CYAN MAGENTA GELB EPSON Stylus Pro 9400/7400: MATTSCHWARZ MATTSCHWARZ 2 CYAN CYAN 2 MAGENTA MAGENTA 2...
Seite 263 Die Druckdaten im Druckpuffer werden als 16-Byte-Hexadezimaldaten in der linken Spalte und die entsprechenden ASCII-Zeichen in der rechten Spalte gedruckt. Hinweis: Umfassen die letzten Daten weniger als 16 Byte, werden sie erst gedruckt, wenn Sie die Taste Pause drücken. SPRACHE Sie können die Sprache der LCD-Anzeige wählen.
Seite 264 1. Wählen Sie im Wartungsmodus mit der Taste Papiertransport d oder Papiertransport u den Menüpunkt RESTL. PPR-SETUP und drücken Sie anschließend die Taste Menü r . 2. Wählen Sie mit den Tasten Papiertransport d oder Papiertransport u eine geeignete Funktion. 3.
Seite 265 AUTOM. BLATTEINZUG Sie können die Zeit bis zum automatischen Einziehen eines Einzelblattes einstellen. Wenn Sie AUS wählen, zieht der Drucker das Papier nicht automatisch ein. In diesem Fall muss die Taste Pause gedrückt werden, um Papier einzuziehen. STANDARDFELD Mit dieser Option werden alle Einstellwerte, die im Menü-Modus geändert wurden, auf die werksseitig voreingestellten Werte zurückgesetzt.
Seite 266: Kapitel 6 Umgang Mit Papier
Fingerabdrücke können die Druckqualität mindern. Tragen Sie möglichst Handschuhe, wenn sie die Druckmedien handhaben. Epson-Spezialmedien verwenden Epson bietet spezielle Druckmedien an, die die Verwendbarkeit des Drucker erweitern und die Aussagekraft der Druckergebnisse erhöhen. Wenn Sie spezielle Epson-Druckmedien verwenden, vergewissern Sie sich, dass Sie die entsprechenden Einstellungen im Druckertreiber vorgenommen haben.
Seite 267: Anderes Papier Als Epson-Spezialmedien Verwenden
Sonneneinstrahlung aus. Anderes Papier als Epson-Spezialmedien verwenden Wenn Sie anderes Papier als die speziellen Epson-Druckmedien verwenden oder unter Verwendung des RIP (Raster Images Processor) drucken, lesen Sie die Anweisungen, die dem Papier oder dem RIP-System beiliegen oder fragen Sie Ihren Händler nach weiteren Informationen.
Seite 268 2. Zum Anbringen von Rollenpapier mit 2-Zoll-Kern nehmen Sie die grauen Aufsätze von den Flanschen ab. Hinweis: Bewahren Sie die grauen Aufsätze für zukünftige Verwendung sorgfältig auf. Schieben Sie zum Anbringen von Rollenpapier mit 3-Zoll-Kern die grauen Aufsätze zu den schwarzen und weißen, wobei Sie die vier Pfeile miteinander ausrichten.
Seite 269: Rollenpapier Von Der Spindel Abnehmen
Hinweis: Stellen Sie die Spindel zum Anbringen des Rollenpapiers nicht aufrecht hin. Ein schräger Papiertransport könnte die Folge sein. 4. Schieben Sie den abnehmbaren schwarzen Flansch (den Sie in Schritt 1 abgezogen haben) auf die Spindel und in das Ende des Rollenpapiers, bis es gut sitzt.
Seite 270: Anbringen Und Abnehmen Der Spindel Vom Drucker
3. Rollenpapier von der Spindel abnehmen. Hinweis: Lagern Sie unbenutztes Rollenpapier in der Originalverpackung. Stecken Sie das Rollenpapier in den Kunststoffbeutel und die äußere Verpackung, um Feuchtigkeitsprobleme zu vermeiden. Anbringen und Abnehmen der Spindel vom Drucker Nachdem Sie das Papier auf der Spindel befestigt haben, folgen Sie unten stehenden Schriten, um die Spindel am Drucker zu befestigen.
Seite 271 3. Halten Sie die Rollenpapierspindel so, dass sich der feste Flansch auf der rechten Seite befindet. Setzen Sie danach die Spindel kurz auf die Vertiefung oben auf dem Drucker. Hinweis: Bei richtigem Einbau der Spindel stimmt die Farbe am Ende der Spindel mit der Farbe der Aufnahme überein.
Seite 272: Rollenpapier Einlegen
5. Schließen Sie die Rollenpapierabdeckung oder siehe „Rollenpapier einlegen“ auf Seite 272 zum Einlegen von Papier. Rollenpapier einlegen Zum Einlegen des Rollenpapiers führen Sie die nachstehenden Anweisungen aus. Hinweis: Evtl. möchten Sie die Papierablage einrichten, bevor Sie mit dem Drucken beginnen. Siehe „Einstellung der Papierablage“ auf Seite 301. 1.
Seite 273 3. Stellen Sie sicher, dass die Lampe Power nicht blinkt, und lösen Sie dann den Papierfeststellhebel. Die Meldung PAPIERHEBEL GELÖST. PAPIER LADEN erscheint in der LCD-Anzeige. Vorsicht: Lösen Sie den Papierfeststellhebel nicht, während die Lampe Powerblinkt. Hierdurch kann es zu Schäden am Drucker kommen.
Seite 274 5. Ziehen Sie das Papier durch den Zuführungsschacht nach unten, so dass es unterhalb herauskommt. Hinweis: Wenn das Rollenpapier nicht herauskommt, folgen Sie unten stehenden Anweisungen. ❏ Stellen Sie die Papierzufuhrstärke ein, indem Sie die Tasten Papiertransport im Bedienfeld drücken. Wenn Sie dickes, schweres oder gewelltes Papier verwenden, drücken Sie die Taste Papiertransport u, um die Vorschubkraft zu erhöhen.
Seite 275 6. Halten Sie das untere Ende des Papiers fest und drehen Sie die Papierrolle, um den Durchhang des Papiers zu beseitigen. Stellen Sie sicher, dass der untere Rand des Papiers gerade und an der horizontalen Linie ausgerichtet ist. Hinweis: Der rechte Rand des Papiers muss nicht mit der senkrechten Linie ausgerichtet sein.
Seite 276 8. Drücken Sie die Taste Pause Die Druckköpfe bewegen sich, und das Papier wird automatisch in die Druckposition eingezogen. BEREIT wird auf der LCD-Anzeige angezeigt. Hinweis: Selbst wenn Sie die Taste Pause nicht drücken, bewegen sich die Druckköpfe und das Papier wird automatisch in die Druckposition eingezogen.
Seite 277: Rollenpapiergurt Verwenden
Rollenpapiergurt verwenden Der Rollenpapiergurt liegt der optionalen 2/3-Zoll-Doppelspindel für Rollenpapierzufuhr bei. Sie können auch einen optionalen Rollenpapiergurt erwerben. Klopfen Sie zur Verwendung des Rollenpapiergurts leicht mit seinem Ende auf das Rollenpapier. Der Gut wickels sich von selbst um das Rollenpapier. Zum entfernen des Rollenpapiergurts wickeln Sie ihn einfach von der Rolle ab.
Seite 278: Rollenpapier Automatisch Abschneiden
❏ Wenn der Drucker den Ausdruck abschneidet, kann es bis zum Abschneiden eine kurze Zeit dauern, nachdem der Ausdruck fertig ist. Rollenpapier automatisch abschneiden Führen Sie zum automatischen Abschneiden des Rollenpapiers nach dem Drucken die nachstehenden Anweisungen aus. 1. Drücken Sie vor dem Drucken die Taste Papierzufuhr l , um Rollenpapier Automatisch schneiden Ein zu wählen.
Seite 279: Verwenden Der Automatischen Aufrolleinheit
Sie den Ausdruck mit dieser optionalen automatischen Aufrolleinheit aufrollen. Informationen zur Installation der Einheit am Drucker finden Sie im Benutzerhandbuch der Automatischen Aufrolleinheit. Hinweis: ❏ Die automatische Aufrolleinheit ist nur für den EPSON Stylus Pro 9800/9400 konzipiert. Umgang mit Papier...
Seite 280: Steuerkasten
❏ Achten Sie bei der Verwendung der automatischen Aufrolleinheit darauf, das automatische Abschneiden auszuschalten (im Druckerbedienfeld und im Druckertreiber). Siehe „Einstellung für automatisches Schneiden vornehmen“ auf Seite 53 für Windows, „Einstellung für automatisches Schneiden vornehmen“ auf Seite 140 für Mac OS 9 und „Autom. schneiden“ auf Seite 196 für Mac OS X.
Seite 281: Einstellen Des Sensors
Lampe „Sensor“ Anzeige, dass der Lichtdetektor mit dem Lichtsender ausgerichtet ist. Das bedeutet, die automatische Aufrolleinheit ist zum Aufrollen des Ausdrucks bereit. Blinkt Anzeige, dass Lichtdetektor und Lichtsender nicht einwandfrei ausgerichtet sind. Näheres finden Sie unter „Einstellen des Sensors“ auf Seite 281. Blinkt schnell Anzeige, dass die automatische Aufrolleinheit ein Problem festgestellt und den Vorgang gestoppt hat.
Seite 282 Gehen Sie zur Einstellung der Sensorposition wie folgt vor. 1. Lösen Sie den Knopf am Lichtsender. 2. Stellen Sie den horizontalen Winkel des Senders so ein, dass die Lampe Sensor aufleuchtet. 3. Halten Sie den Detektor an dieser Position fest und ziehen Sie den Knopf wieder an.
Seite 283 Laden von Rollenpapier auf den Aufrollkern Warnung: ❏ Schalten Sie die automatische Aufrolleinheit aus, bevor Sie Papier einlegen. Wenn sich die Aufrolleinheit versehentlich in Gang setzt, könnten Sie sich verletzten. ❏ Stellen Sie sicher, dass die Aufrolleinheit einwandfrei und sicher installiert ist. Wenn sie herunterfällt, können Verletzungen die Folge sein.
Seite 284 Papier vorwärts aufrollen Wenn Sie möchten, dass das Papier mit der bedruckten Seite nach außen auf den Aufrollkern gewickelt wird, stellen Sie die Aufrolleinheit auf „Papier vorwärts aufrollen“ ein. Führen Sie dazu die nachstehenden Schritte aus. 1. Bringen Sie die drei mitgelieferten Papierführungen gleichmäßig an der automatischen Aufrolleinheit an.
Seite 285 5. Stellen Sie den Schalter Auto am Steuerkasten auf „Off“. 6. Befestigen Sie die Vorderkante des Rollenpapiers am Aufrollkern an drei Stellen mit Klebeband. Umgang mit Papier...
Seite 286 7. Transportieren Sie mit der Taste Papiertransport d das Papier weiter, bis zwischen Papier und Aufrollkern genügend Durchhang ist. 8. Drücken und halten Sie den Schalter Manual an der automatischen Aufrolleinheit in der Position „Forward“ (Vorwärts) bis das Papier mindestens einmal um den Aufrollkern gewickelt ist.
Seite 287 Papier rückwärts aufrollen Wenn Sie möchten, dass das Papier mit der bedruckten Seite nach innen auf den Aufrollkern gewickelt wird, stellen Sie die Aufrolleinheit auf „Papier rückwärts aufrollen“ ein. Führen Sie dazu die nachstehenden Schritte aus. 1. Entfernen Sie die Papierführungen vom Drucker. 2.
Seite 288 5. Stellen Sie den Schalter Auto am Steuerkasten auf „Off“. 6. Ziehen Sie das Rollenpapier hinten um den Aufrollkern herum (siehe Abbildung unten) und befestigen Sie die Vorderkante des Rollenpapiers am Aufrollkern an drei Stellen mit Klebeband. Umgang mit Papier...
Seite 289 7. Transportieren Sie mit der Taste Papiertransport d das Papier weiter, bis zwischen Papier und Aufrollkern genügend Durchhang ist. 8. Drücken und halten Sie den Schalter Manual an der automatischen Aufrolleinheit in der Position „Backward“ (Rückwärts) bis das Papier mindestens einmal um den Aufrollkern gewickelt ist.
Seite 290: Ausdrucke Aufrollen
Ausdrucke aufrollen Wenn die automatische Aufrolleinheit installiert und der Aufrollkern mit Papier zum Aufwickeln in die gewünschte Richtung geladen ist, können Sie Ausdrucke mit der Einheit aufrollen. Warnung: ❏ Die automatische Aufrolleinheit während des Betriebes nicht berühren. Verletzungen könnten die Folge sein. ❏...
Seite 291 2. Stellen Sie die Aufrollrichtung mit dem Schalter Auto am Steuerkasten. Vorwärts aufwickeln Rückwärts aufwickeln 3. Übertragen Sie einen Druckauftrag an den Drucker. Der Drucker beginnt zu drucken. Die automatische Aufrolleinheit wickelt das Rollenpapier in der in Schritt 2 festgelegten Richtung auf.
Seite 292 2. Drücken Sie die Taste Papierzufuhr l, um Rollenpapier Automatisch schneiden Aus zu wählen. Halten Sie die Taste Enter 3 Sekunden gedrückt. Das Rollenpapier wird automatisch abgeschnitten. Hinweis: Wenn Sie auf sehr dickem Rollenpapier drucken, wird empfohlen, die automatische Schneidfunktion auszuschalten (im Druckerbedienfeld und im Druckertreiber), das Papier mit der Taste Papiertransport d weiterzutransportieren und dann manuell abzuschneiden, da der Papierschneider sonst beschädigt werden...
Seite 293: Verwendung Von Einzelblattmedien
4. Nehmen Sie den Aufrollkern aus dem Flanschknopf an der beweglichen Einheit heraus. 5. Nehmen Sie den Aufrollkern genauso aus dem Flanschknopf an der Antriebseinheit heraus. Verwendung von Einzelblattmedien Einlegen von Einzelblattmedien Zum Einlegen von Einzelblattmedien mit einer Länge von mehr als 483 mm (lange Seite des Super-A3/B-Formats), siehe nächster Abschnitt.
Seite 294 Vorsicht: Vermeiden Sie möglichst Berührungen mit der zu bedruckenden Oberfläche. Fingerabdrücke können die Druckqualität mindern. 1. Stellen Sie sicher, dass der Drucker eingeschaltet und die Rollenpapierabdeckung geschlossen ist. 2. Drücken Sie wiederholt die Taste Papierzufuhr l bis Blatt angezeigt wird. 3.
Seite 295 4. Schieben Sie das Blatt in den Papier-Zuführungsschacht, bis es unterhalb herauskommt. Stellen Sie sicher, dass die rechte und untere Kante des Blattes gerade sowie an der horizontalen und vertikalen Linie ausgerichtet sind. 5. Stellen Sie den Papierfeststellhebel in die Feststellposition. TASTE PAUSE DRÜCKEN wird auf der LCD-Anzeige angezeigt.
Seite 296 Hinweis: Selbst wenn Sie die Taste Pause nicht drücken, bewegen sich die Druckköpfe und das Papier wird automatisch in die Druckposition eingezogen. BEREIT wird auf der LCD-Anzeige angezeigt. Der Drucker ist jetzt druckbereit. Öffnen Sie nicht die vordere Abdeckung, während der Drucker druckt. Wenn die vordere Abdeckung während des Druckvorgangs geöffnet wird, stoppt der Drucker den Druckvorgang und setzt ihn fort, sobald die vordere Abdeckung wieder geschlossen wird.
Seite 297 3. Stellen Sie sicher, dass sich der Papierfeststellhebel in der gesicherten Position befindet und schieben Sie dann das Blatt in den Papierzuführungsschacht, bis es auf Widerstand stößt. Stellen Sie sicher, dass der rechte Rand des Papiers gerade ist und mit der rechten Kante der Skala an der Rollenpapierabdeckung fluchtet.
Seite 298: Drucken Auf Dickes Papier (0,5 Bis 1,5 Mm)
Wenn der Ausdruck abgeschlossen ist, hält der Drucker das bedruckte Medium, und KEIN PAPIER. PAPIER LADEN erscheint in der LCD-Anzeige. Um das Papier zu entfernen, drücken Sie die Taste Papiertransport, halten das Papier fest und lösen den Papierfeststellhebel. Das Papier kan nun aus dem Drucker entnommen werden.
Seite 299 4. Stellen Sie sicher, dass die Lampe Power nicht blinkt, und lösen Sie dann den Papierfeststellhebel. PAPIERHEBEL GELÖST. PAPIER LADEN erscheint in der LCD-Anzeige. 5. Öffnen Sie die Frontabdeckung. Umgang mit Papier...
Seite 300 6. Schieben Sie das Papier in den Papierschacht, so dass der untere Rand des Papiers hinter der offenen Frontabdeckung liegt. Stellen Sie sicher, dass die rechte und untere Kante des Blattes gerade sowie an der horizontalen und vertikalen Linie ausgerichtet sind. 7.
Seite 301: Einstellung Der Papierablage
Sie die Papierablage wie unten gezeigt ein. Sie können die Papierablage sowohl für Rollenpapier als auch für Einzelblätter verwenden. Für EPSON Stylus Pro 9800/9400 Wenn Papier vorwärts ausgegeben wird (Roll Paper Banner (1580 mm oder mehr); dickes [0,5 mm oder mehr]...
Seite 302 1. Stellen Sie sicher, dass die oberen Haken ganz hineingesetzt und die Papierführungen vor der Papierablage sind. 2. Stellen Sie die unteren Wellen so nach unten und vorne (siehe Abbildung), dass sie auf dem Boden aufliegen. Umgang mit Papier...
Seite 303 Wenn Papier rückwärts ausgegeben wird Hinweis: ❏ Wenn Sie Rollenpapier über der Größe B0 rückwärts zuführen, stellen Sie sicher, dass der Drucker auf der Rückseite mindestens 30 cm (12 Zoll) Platz hat. Dies schützt die Ränder des bedruckten Papiers vor dem Umknicken. ❏...
Seite 304 2. Ziehen Sie nun die oberen Ablagehaken auf deren ganze Länge aus. Setzen Sie beide Enden der mittleren Welle in die oberen Ablagehaken ein. 3. Stellen Sie sicher, dass die unteren Wellen nach oben gerichtet und in die Ablageringe an den oberen Ablagehaken eingesetzt sind.
Seite 305: Für Epson Stylus Pro 7800/7400
Für EPSON Stylus Pro 7800/7400 Wenn Papier vorwärts ausgegeben wird Wenn Sie Papier vorwärts ausgeben, stellen Sie die Papierablage nach unten in die vordere Position (siehe Abbildung unten). Hinweis: Dickes Papier (0,5 bis 1,5 mm) oder Papier länger als 914,4 mm immer vorwärts ausgeben.
Seite 306 Wenn die Papierablage locker ist, die folgenden Teile drehen, um sie wieder zu befestigen. Wenn Papier rückwärts ausgegeben wird Wenn Sie Papier rückwärts ausgeben, drehen Sie die Papierablage in die rückwärtige Position (siehe Abbildung unten). Hinweis: ❏ Papier bis zu einer Länge von 914,4 mm können Sie rückwärts ausgeben, anderes Papier sollten Sie vorwärts ausgeben.
Seite 307 ❏ Ab einer Papierstärke von 0,5 mm das Papier vorwärts ausgeben. Umgang mit Papier...
Seite 308: Kapitel 7 Wartung Und Transport
Es wird empfohlen, ausschließlich originale Epson-Tintenpatronen zu verwenden. Andere Produkte, die nicht von Epson hergestellt sind, können Beschädigungen am Drucker verursachen, die nicht durch die von Epson gewährte Garantie abgedeckt sind. Nähere Informationen zu den Tintenpatronen finden Sie unter „Tintenpatronen“ auf Seite 398.
Seite 309 1. Stellen Sie sicher, dass der Drucker eingeschaltet ist. Stellen Sie fest, welche Tintenpatrone ersetzt werden muss. Die entsprechende Tinten-Anzeige und das Tintensymbol blinkt oder leuchtet. 2. Öffnen Sie die Abdeckung des Tintenbehälters, indem Sie darauf drücken. 3. Ziehen Sie die Tintenhebel nach oben in die entriegelte Position.
Seite 310 4. Ziehen Sie die leere Patrone vorsichtig und gerade aus dem Drucker. Warnung: Wenn Tinte auf Ihre Hände gerät, reinigen Sie diese gründlich mit Wasser und Seife. Sollte Tinte in die Augen gelangen, spülen Sie diese sofort mit reichlich Wasser aus. Vorsicht: Schütteln Sie keine Patronen, die bereits installiert waren, mit zu viel Kraftaufwand.
Seite 311 Hinweis: Ein Schutzmechanismus verhindert das falsche Einsetzen der Patronen. Wenn die Patrone sich nicht leicht einsetzen lässt, ist möglicherweise der Patronentyp falsch. Überprüfen Sie die Packung und den Produktcode. 6. Halten Sie die Tintenpatrone so, dass der Pfeil sich oben befindet und zur Rückseite des Druckers zeigt, und setzen Sie die Patrone in den Schacht ein.
Seite 312 7. Bringen Sie den Tintenhebel nach unten in die gesicherte Position. 8. Schließen Sie den Tintenbehälter. Der Drucker kehrt in den vorherigen Status zurück. Wartung und Transport...
Seite 313: Schwarze Tintenpatronen Wechseln
Schwarze Tintenpatronen wechseln Sie können die schwarze Tinte je nach vorgesehenem Zweck auswechseln. Zur Auswahl stehen Matte Black und Photo Black. Vorsicht: Um beim Auswechseln der schwarzen Tinte eine Unterbrechung zu vermeiden, beachten Sie Folgendes: ❏ Schalten Sie den Drucker nicht aus. ❏...
Seite 314 1. Vergewissern Sie sich, dass BEREIT am LCD angezeigt wird. 2. Drücken Sie die Taste Menü r, um den Menü-Modus aufzurufen. 3. Drücken Sie die Taste Papiertransport doder Papiertransport u, so dass WARTUNG angezeigt wird, und drücken Sie dann die Taste Menü r. 4.
Seite 315 7. Vergewissern Sie sich, dass RECH.TINTENHEBEL HOCHZIEHEN am LCD angezeigt wird, und bringen Sie die Tintenhebel am rechten Tintenbehälter nach oben. 8. Achten Sie darauf, dass LINKE ABDECKUNG ÖFFNEN im LCD-Feld erscheint und öffnen Sie dann den linken Tintenbehälter. Wartung und Transport...
Seite 316 9. Vergewissern Sie sich, dass LINKEN TINTENHEBEL HOCHZIEHEN am LCD angezeigt wird, und bringen Sie die Tintenhebel am linken Tintenbehälter nach oben. 10. Achten Sie darauf, dass ALLE VIER TINTENPATR AN RECHTER SEITE ENTNEHMEN im LCD-Feld angezeigt wird, und entnehmen Sie alle vier Tintenpatronen aus dem rechten Tintenbehälter.
Seite 317 11. Achten Sie darauf, dass C/M/G-UMWANDLUNGSPATRONEN ENTNEHMEN im LCD-Feld angezeigt wird, und setzen Sie drei Umwandlungspatronen in die Schächte des rechten Tintenbehälters ein. Hinweis: Wenn UMW.-PATR. NUTZUNG UMWANDLUNGSPATRONE DURCH NEUE ERSETZEN. im LCD-Feld angezeigt, drücken Sie die Taste Pause . Entnehmen Sie die alte(n) Umwandlungspatrone(n) aus dem rechten Tintenbehälter und setzen Sie die neue(n) Umwandlungspatrone(n) ein.
Seite 318 12. Achten Sie darauf, dass TINTENHEBEL RECHTS NACH UNTEN BEWEGEN im LCD-Feld angezeigt wird, und stellen Sie den Tintenhebel am rechten Tintenbehälter nach unten. 13. Der Drucker beginnt die Tinte abzuleiten und TINTE WIRD ABGELASSEN XX % wird im LCD-Feld angezeigt. Warten Sie, bis die Entleerung beendet ist.
Seite 319 14. Nach der Entleerung wird RECHTEN TINTENHEBEL HOCHZIEHEN im LCD-Feld angezeigt. Ziehen Sie den Tintenhebel am rechten Tintenbehälter nach oben. 15. Achten Sie darauf, dass C/M/Y UMWANDLUNGSPATRONEN ENTNEHMEN im LCD-Feld angezeigt wird, und entnehmen Sie die Umwandlungspatronen aus den Schächten des rechten Tintenbehälters.
Seite 320 16. Achten Sie darauf, dass ALLE VIER TINTENPATR. AN RECHTER SEITE EINSETZEN. im LCD-Feld angezeigt wird, und setzen Sie die Tintenpatronen in die vorgesehenen Schächte ein. 17. Achten Sie darauf, dass RECHTEN TINTENHEBEL NACH UNTEN BEWEGEN im LCD-Feld angezeigt wird, und stellen Sie den Tintenhebel am rechten Tintenbehälter nach unten.
Seite 321 Vergewissern Sie sich, dass LINKEN TINTENHEBEL HOCHZIEHEN am LCD angezeigt wird, und bringen Sie die Tintenhebel am linken Tintenbehälter nach oben. 19. Der Drucker beginnt mit der Befüllung des Tintenzuleitungssystems. Nach einer Weile werden Tintenhebel-Meldungen am LCD angezeigt. Wenn eine Meldung im LCD-Feld erscheint, stellen Sie die Tintenhebel entsprechend nach oben oder unten.
Seite 322: Druckertreiberinformationen Aktualisieren
Druckertreiberinformationen aktualisieren Führen Sie die nachstehenden Anweisungen aus, um nach dem Auswechseln die Treiberinformation zu aktualisieren. Windows Klicken Sie auf die Registerkarte Haupteinstellungen und vergewissern Sie sich, dass die richtige Tintenpatrone angezeigt wird. Falls nicht, stellen Sie die Information von Hand ein, indem Sie auf die Registerkarte Utility und anschließend auf die Schaltfläche Informationen zu Drucker und Optionen klicken.
Seite 323: Wartungstank Ersetzen
Mac OS 9.x Wählen Sie Auswahl im Apple-Menü aus und klicken Sie auf das Druckersymbol und den Druckeranschluss. Für Mac OS X Entfernen Sie den Drucker aus dem Print Center (Mac OS X 10.2.x) bzw. aus dem Printer Setup Utility (Mac OS X 10.3.x) und fügen Sie ihn wieder hinzu.
Seite 324 Druckers und ziehen Sie den Wartungstank vorsichtig heraus. Hinweis: Der EPSON Stylus Pro 9800/9400 hat zwei Wartungstanks. Achten Sie bei der Meldung im LCD-Feld darauf, welcher der beiden Tanks ersetzt werden muss. 3. Setzen Sie den Wartungstank in den beigefügten Kunststoffbeutel.
Seite 325: Ersetzen Des Papierschneiders
Ersetzen des Papierschneiders Wenn der Papierschneider nicht sauber schneidet, könnte er stumpf sein und muss ersetzt werden. Warnung: Achten Sie darauf, sich nicht selbst zu verletzen, wenn Sie den Papierschneider ersetzen. Den Produktcode der Papierschneider-Ersatzklinge finden Sie unter „Verbrauchsmaterialien“ auf Seite 405. Um den Papierschneider zu ersetzen, folgen Sie den unten stehenden Schritten.
Seite 326 6. Wenn sich die Halterung des Papierschneiders in der Austausch-Stellung befindet, wird VORDERE ABDECKUNG ÖFFNEN ZUM ANSCHAUEN DES SCHNEIDWERK-ERSETZEN-ETIKETTSangezeigt. Öffnen Sie die Frontabdeckung. 7. Wenn ETIKETT ANSCHAUEN ZUM ERSETZEN DES SCHNEIDWERKS auf der LCD-Anzeige angezeigt wird, drücken Sie den seitlichen Stift, während Sie die Abdeckung des Papierschneiders nach rechts drehen, um das Gehäuse zu öffnen.
Seite 327 Hinweis: Berühren Sie die Leiterplatine am Druckkopf nicht, wenn Sie die Papierschneideklinge ersetzen. 8. Nehmen Sie langsam Ihren Finger vom seitlichen Stift. Der Papierschneider fährt hoch und kann nun entfernt werden. Hinweis: Gehen Sie vorsichtig vor und lassen Sie die Klinge oder die Spiralfeder nicht aus dem Gehäuse springen.
Seite 328 13. Drücken Sie den seitlichen Stift, während Sie die Abdeckung des Papierschneiders nach links drehen, um das Gehäuse zu schließen. 14. Stellen Sie sicher, dass VORDERE ABDECKUNG SCHLIESSEN angezeigt wird und schließen Sie die vordere Abdeckung. Der Halter des Papierschneiders fährt in die Ausgangsposition (ganz rechts).
Seite 329: Anbringen Der Manuellen Papierschneideeinheit
Anbringen der manuellen Papierschneideeinheit Um den manuellen Papierschneider zu montieren, folgen Sie den unten stehenden Schritten. Hinweis: Die manuelle Papierschneideeinheit hat zwei oder drei Bohrungen auf jeder Seite. Die Beschreibung hier bezieht sich auf eine manuelle Papierschneideeinheit mit drei Bohrungen. Die Anweisungen sind jedoch dieselben, sofern nicht anderweitig angegeben.
Seite 330 3. Halten Sie die Schneideeinheit und haken Sie die linke Seite in die rechteckige Bohrung an der Walze ein. 4. Haken Sie die andere Seite in der gleichen Weise in die rechte Bohrung an der Walze ein. 5. Sichern Sie die Schneideeinheit mit den vier, in Schritt 2 entfernten Schrauben.
Seite 331: Entfernen Der Manuellen Papierschneideeinheit
Hinweis: ❏ Wenn die manuelle Papierschneideeinheit nur zwei Bohrungen auf jeder Seite hat, verwenden Sie die untere Bohrung, um den Papierschneider mit der Schraube zu sichern. Bewahren Sie die anderen beiden Schrauben sorgfältig auf. ❏ Wenn Sie den Papierschneider nicht verwenden, schieben Sie ihn ganz nach links, damit Druckdaten nicht beschädigt werden können.
Seite 332: Drucker Reinigen
Drucker reinigen Damit der Drucker sich immer in einem optimalen Betriebszustand befindet, sollten Sie ihn gründlich reinigen, wenn er verschmutzt ist. Warnung: Achten Sie darauf, dass Sie die Zahnräder im Inneren des Druckers nicht berühren. Vorsicht: ❏ Reinigen Sie den Drucker niemals mit Alkohol oder Verdünner.
Seite 333 Vorsicht: Um Ausdrucke nicht zu beeinträchtigen, sollten Sie die folgenden Teile nicht berühren. Rolle Tintenaufnahme Druckkopf-Führung 2. Öffnen Sie die vordere Abdeckung und verwenden Sie ein weiches, sauberes Tuch, um vorsichtig Staub und Schmutz im Innern des Druckers zu entfernen. Wischen Sie die grauen Teile und folgen Sie dabei den Pfeilrichtungen.
Seite 334 Wenn die Rückseite eines Ausdrucks verschmutzt ist oder sich im Drucker innen viel Schmutz angesammelt hat, reinigen Sie den Drucker mit einem weichen, sauberen und in einem milden Reinigungsmittel angefeuchteten Tuch. Wischen Sie den Drucker danach mit einem trockenen, weichen Tuch trocken. 3.
Seite 335: Wenn Sie Ihren Drucker Über Einen Längeren Zeitraum Nicht Benutzt Haben
4. Entfernen Sie die Papierablage. Wischen Sie nun mit einer weichen Bürste Staub und Schmutz vom Gestell ab. 5. Wenn das äußere Gehäuse verschmutzt ist, reinigen Sie es mit einem weichen, sauberen Tuch, das mit einem milden Reinigungsmittel angefeuchtet ist. Halten Sie die Tintenbehälter-Abdeckungen geschlossen, damit kein Wasser eindringen kann.
Seite 336: Drucker Transportieren
Wenn der Drucker länger als einen Monat nicht verwendet wurde, muss der Druckkopf gereinigt werden. Wenn POWER REINIGUNG. TINTENHEBEL MÜSSEN ZUR REINIGUNG BEWEGT WERDENbeim Einschalten des Druckers im LCD-Feld angezeigt wird, wählen Sie JA aus und drücken Sie dann die Taste Menü r, um die Druckkopfreinigung zu starten.
Seite 337 ❏ Netzkabel ❏ Schnittstellenkabel ❏ Papierablage ❏ Rollenpapierspindel ❏ Rollenpapier und Einzelblätter ❏ Optionale automatisch Aufrolleinheit (falls installiert) ❏ Optionaler manueller Papierschneider (falls installiert) 3. Ziehen Sie die Tintenhebel nach oben. Sie können entscheiden, ob Sie die Tintenpatronen entnehmen wollen. In beiden Fällen müssen sich die Tintenhebel für den Transport des Druckers in der hochgezogenen Position befinden, weil sonst Tinte aus dem Drucker auslaufen kann.
Seite 338: Über Eine Kurze Entfernung
6. Packen Sie den Drucker wieder im Originalkarton und mit dem Original-Verpackungsmaterial ein. Bitten Sie Ihren Händler um Hilfe. Siehe „So erreichen Sie unseren Kundendienst“ auf Seite 382. Über eine kurze Entfernung Wenn Sie den Drucker über eine kurze Distanz transportieren müssen, folgen Sie unten stehenden Schritten.
Seite 339 4. Stellen Sie sicher, dass die Rollen am Gestell arretiert sind und dass die Stützfüße des Gestells bis zum Boden ausgezogen sind. Hinweis: Stellen Sie die Rollen seitwärts und blockieren Sie diese, damit sie sich nicht bewegen. 5. Entfernen Sie die Flügelmuttern auf der linken und rechten Seite.
Seite 340 für den Stylus Pro 9800/9400 für den Stylus Pro 7800/7400 7. Bewegen Sie den Drucker horizontal. Wartung und Transport...
Seite 341 Wenn Sie den Drucker einrichten, einen Düsentest durchführen und die Druckköpfe nach dem Transport ausrichten, siehe „Einrichten des Drucker nach dem Transport“ auf Seite 342. Schieben des Druckers auf den Rollen Wenn Sie den Drucker nur über eine sehr kurze Distanz transportieren möchten, z.B.
Seite 342: Einrichten Des Drucker Nach Dem Transport
❏ Wenn Sie nach dem Transport das erste Mal drucken oder den Drucker längere Zeit nicht benutzt haben, können die Druckkopfdüsen verstopft sein. Epson empfiehlt, einen Düsentest durchzuführen und den Druckkopf zu reinigen sowie den Druckkopf neu auszurichten, um eine optimale Druckqualität zu gewährleisten.
Seite 343 Informationen zum Durchführen eines Düsentests mit der Druckersoftware finden Sie unter „Druckkopfdüsen überprüfen“ auf Seite 72 (Windows), „Druckkopfdüsen überprüfen“ auf Seite 152 (Mac OS 9.x) bzw. „Druckkopfdüsen überprüfen“ auf Seite 209 (Mac OS X). Zum Reinigen des Druckkopfs vom Bedienfeld aus halten Sie die Taste Menü...
Seite 344: Kapitel 8 Problem Solver
Kapitel 8 Problem Solver Fehlerbehebung Der Drucker hört unerwartet auf zu drucken Druckkopfreinigung, Tintenzufuhr oder Tinte wird gerade getrocknet Während der Druckkopfreinigung, Tintenbefüllung oder Tintentrocknung wird im LCD-Feld REINIGUNG, BITTE WARTEN, TINTENBEFÜLLUNG bzw. TINTE TROCKNET angezeigt. Warten Sie, bis der Drucker mit dem Drucken fortfährt. Ein Fehler ist aufgetreten Die meisten der gängigen Druckerprobleme können durch Meldungen im LCD-Feld identifiziert werden.
Seite 345 Fehlermeldungen Meldung Beschreibung Maßnahme DRUCKEN NICHT Beim Drucken von Verlassen Sie zuerst MÖGL. Testmustern für den das Menü TESTDRUCK Düsentest oder die und beheben Sie den IST PAPIER EINGELEGT? Druckkopf- im LCD-Feld Ausrichtung kann ein angezeigten Fehler. Fehler vorkommen. Versuchen Sie dann erneut, die Testmuster zu drucken.
Seite 346 POWER-REINIGUNG Power-Reinigung Um eine erforderlich. Power-Reinigung TINTENHEBEL MÜSSEN durchzuführen, ZUR REINIGUNG wählen Sie JA und BEWEGT WERDEN folgen Sie den Hinweisen im LCD-Feld. FEHLER REINIGUNG Die Reinigung kann Entfernen Sie das nicht durchgeführt dicke Papier und DICKES PAPIER werden, weil dickes bringen Sie dann den ENTFERNEN Papier eingelegt ist.
Seite 347 KEIN PAPIER Es befindet sich kein Legen Sie das Papier Papier im Drucker. richtig ein. PAPIER EINLEGEN Während des Setzen Sie neues Druckvorgangs ist das Rollenpapier ein. Rollenpapier zu Ende gegangen. FEHLER RANDLOS Für randlosen Druck Legen Sie Einzelblatt- wurde oder Rollenpapier RICHTIGE Einzelblattpapier der...
Seite 348 FEHLER PAPIERSCHNITT Rollenpapier Lösen Sie den Automatisch Papierfeststellhebel NICHT GESCHNITTENES schneiden Ein und nehmen Sie das PAPIER ENTFERNEN gewählt, aber das ungeschnittene Papier wird nicht Papier heraus. Stellen einwandfrei Sie den abgeschnitten. Papierfeststellhebel dann wieder in die Feststellposition. Möglicherweise ist der Papierabschneider nicht einwandfrei installiert.
Seite 349 Wenn Sie den Druckvorgang fortsetzen möchten, drücken Sie die Taste Pause. Eine Tintenpatrone, Drücken Sie die Taste die nicht von Epson Pause für 3 Sekunden, stammt, ist eingesetzt. um den Druckvorgang abzubrechen. Wenn Sie den Druckvorgang fortsetzen möchten, drücken Sie die Taste Pause.
Seite 350 UMWANDLUNGSPATR LEER Umwandlungspatrone Umwandlungspatrone muss bald muss bald ersetzt UMWANDLUNGSPATR ausgewechselt werden. Drücken Sie BALD VERBRAUCHT werden. (Im LCD-Feld die Taste Pause. wird die verbleibende Restnutzung der Umwandlungspatrone angezeigt.) UMW.-PATR. NUTZUNG Ersetzen Sie die Umwandlungspatrone Umwandlungspatrone UMWANDLUNGSPAT- muss ausgewechselt durch eine neue oder RONE DURCH NEUE werden.
Seite 351 FEHLER TINTENPATRONE Die schwarze Tinte Wählen Sie JA zum muss ausgewechselt Wechseln der TINTE SCHW. ERSETZEN. werden. schwarzen Tinte oder wählen Sie NEIN. Siehe „Schwarze Tintenpatronen wechseln“ auf Seite 313. FEHLER TINTENPATRONE Es wurde eine Entfernen Sie die Tintenpatrone Tintenpatrone und RICHTIGE PATRONE eingesetzt, die für installieren Sie eine mit...
Seite 352 WARTUNGSTANK VOLL Der rechte Ersetzen Sie den Wartungstank ist voll. rechten Wartungstank RECHTEN durch einen neuen. WARTUNGSTANK Siehe „Wartungstank ERSETZEN ersetzen“ auf Seite 323. WARTUNGSTANK VOLL Der Wartungstank ist Ersetzen Sie den voll. Wartungstank durch WARTUNGSTANK einen neuen. Siehe ERSETZEN „Wartungstank ersetzen“...
Seite 353 HEBEL GELÖST Der Papierhebel Bringen Sie den befindet sich in der Papierhebel in die PAPIEREINSTELLHEBEL gelösten Position. gesicherte Position. NACH UNTEN BEWEGEN TINTENPATRONE Der Tintenhebel ist Tintenpatrone hochgezogen aber installieren und TINTENPATRONE keine Tintenpatrone Tintenhebel nach EINSETZEN installiert. unten stellen. PAPIERSTAU Papierstau im Drucker Lösen Sie den...
Seite 354 FEHLER SCHN. ST.KARTE Die installierte Schalten Sie den Schnittstelle kann mit Drucker aus. Entfernen KARTENTYP PRÜFEN diesem Drucker nicht Sie dann die verwendet werden. Schnittstellenkarte und installieren Sie eine mit diesem Drucker kompatible Schnittstellenkarte. Siehe „Optionen“ auf Seite 403. SCHREIBWAGEN GESP. Der Druckkopf ist Ziehen Sie die verriegelt.
Seite 355: Der Drucker Schaltet Sich Nicht Ein Oder Bleibt Nicht Eingeschaltet
Der Drucker schaltet sich nicht ein oder bleibt nicht eingeschaltet Wenn beim Einschalten des Druckers durch Drücken des Netzschalters die Anzeige Pause nicht leuchtet und die mechanische Initialisierung nicht startet, probieren Sie die folgenden Problemlösungen aus. ❏ Schalten Sie den Drucker aus und vergewissern Sie sich, dass das Netzkabel einwandfrei am Drucker angeschlossen ist.
Seite 356 1. Klicken Sie auf Start, Systemsteuerung und Drucker und andere Hardware. Klicken Sie dann auf Drucker und Faxgeräte. 2. Klicken Sie mit der rechten Maustaste auf das Symbol EPSON Stylus Pro XXXX . 3. Wählen Sie Als Standard-Drucker definieren und schließen Sie dann das Fenster.
Seite 357 1. Klicken Sie auf Start, Systemsteuerung und Drucker und andere Hardware. Klicken Sie dann auf Drucker und Faxgeräte. 2. Klicken Sie mit der rechten Maustaste auf das Symbol EPSON Stylus Pro XXXX und wählen Sie anschließend Eigenschaften. 3. Klicken Sie auf die Registerkarte Anschlüsse.
Seite 358 Windows Me and 98 1. Klicken Sie auf Start, zeigen Sie auf Einstellungen und wählen Sie Drucker aus. 2. Klicken Sie mit der rechten Maustaste auf EPSON Stylus Pro XXXX im Druckerfenster und wählen Sie dann Eigenschaften. 3. Klicken Sie auf die Registerkarte Details.
Seite 359 Gehen Sie wie folgt vor, um sich zu vergewissern, dass der Druckertreiber und die Druckersoftware richtig installiert sind. Hinweis: Die Fenster der Druckertreiber, die in diesem Verfahren erscheinen, entsprechen Windows 98. Das Erscheinungsbild des Druckertreibers unter Windows Me unterscheidet sich nur geringfügig davon. 1.
Seite 360 3. Klicken Sie auf die Registerkarte Details. Wenn EPUSBX: (EPSON Stylus Pro XXXX) im Listenfeld „An folgendem Anschluss drucken“ angezeigt wird, sind USB-Druckertreiber und Druckersoftware korrekt installiert. Wenn der richtige Anschluss nicht angezeigt wird, fahren Sie mit dem nächsten Schritt fort.
Seite 361 4. Klicken Sie auf die Registerkarte Geräte-Manager. Wenn die Treiber richtig installiert sind, wird EPSON USB-Drucker im Menü Geräte-Manager angezeigt. Wenn EPSON USB-Drucker nicht im Menü Geräte-Manager erscheint, klicken Sie auf das Pluszeichen (+) neben Andere Komponenten, um alle installierten Geräte anzuzeigen.
Seite 362 Wenn die richtige Option angezeigt wird, fahren Sie mit Schritt 5 fort. 5. Klicken Sie unter „Sonstige Geräte“ auf USB-Drucker oder EPSON Stylus Pro XXXX und klicken Sie dann auf Entfernen. Klicken Sie dann auf OK. Wenn das folgende Dialogfeld erscheint, klicken Sie auf OK.
Seite 363: Die Ausdrucke Entsprechen Nicht Den Erwartungen
6. Klicken Sie auf OK, um das Dialogfeld Systemeigenschaften zu schließen. 7. Deinstallieren Sie die Druckersoftware. Siehe „Druckertreiber deinstallieren“ auf Seite 103. Der Druckertreiber verfügt nicht über ausreichend Speicher (nur Mac OS 9.x) Um den verfügbaren Speicher in Ihrem Macintosh zu erhöhen, wählen Sie Kontrollfelder aus dem Menü...
Seite 364: Falsche Randeinstellungen
❏ Löschen Sie unter Windows die angehaltenen Druckaufträge im Fenster des Fortschrittsbalkens. Siehe „Mit EPSON Spool Manager arbeiten“ auf Seite 83. Unter Mac OS 9.x löschen Sie angehaltene Druckaufträge in EPSON Monitor IV. Siehe „Druckaufträge mit EPSON-Monitor IV verwalten“ auf Seite 161.
Seite 365 Gespiegelte Grafiken Deaktivieren Sie unter Windows die Einstellung Horizontal spiegeln im Menü Erweitert. Siehe „Erweiterte Einstellungen vornehmen“ auf Seite 29. Deaktivieren Sie unter Mac OS 9.x die Einstellung Horizontal spiegeln im Dialogfeld Erweitert. Siehe „Erweiterte Einstellungen vornehmen“ auf Seite 119. Deaktivieren Sie unter Mac OS X die Einstellung Horizontal spiegeln unter Druckeinstellungen - Erweiterte Einstellungen im Dialogfeld Drucken.
Seite 366: Gerade Linien Sind Verschoben
❏ Sie können schärfere Bilder mit lebendigeren Farben herstellen. Unter Windows wählen Sie PhotoEnhance im Menü Erweitert. Siehe „Erweiterte Einstellungen vornehmen“ auf Seite 29. Unter Mac OS 9.x wählen Sie PhotoEnhance im Dialogfeld Erweitert. Siehe „Erweiterte Einstellungen vornehmen“ auf Seite 119. ❏...
Seite 367 Sie die Einstellung Medientyp unter Druckeinstellungen im Dialogfeld Drucken. Siehe „Seite einrichten“ auf Seite 178. Stellen Sie für Papier, das nicht von Epson stammt, die Papierstärke im Menü-Modus ein. Stellen Sie sicher, dass diese für den von Ihnen verwendeten Papiertyp richtig sind.
Seite 368: Die Druckqualität Entspricht Nicht Den Erwartungen
Die Druckqualität entspricht nicht den Erwartungen Horizontale Streifen Versuchen Sie eine oder mehrere der folgenden Lösungen: ❏ Unter Windows prüfen Sie die Medientyp-Einstellungen in den Haupteinstellungen. Stellen Sie sicher, dass diese für den von Ihnen verwendeten Papiertyp richtig sind. Siehe „Einstellungen im Menü...
Seite 369 ❏ Überprüfen Sie den Wert für Papiertransport. Reduzieren Sie den Wert, um die Bildung heller Streifen zu korrigieren, und erhöhen Sie ihn bei dunklen Streifen. Unter Windows siehe „Papierkonfiguration“ auf Seite 31. Für Mac OS 9.x siehe „Papierkonfiguration“ auf Seite 121. Für Mac OS X siehe „Papierkonfiguration“...
Seite 370: Ausdruck Undeutlich Oder Verschmiert
❏ Unter Windows prüfen Sie die Medientyp-Einstellungen in den Haupteinstellungen. Stellen Sie sicher, dass diese für den von Ihnen verwendeten Papiertyp richtig sind. Siehe „Einstellungen im Menü Haupteinstellungen vornehmen“ auf Seite 22. Überprüfen Sie unter Mac OS 9.x die Einstellung Medientyp im Dialogfeld Drucken.
Seite 371 ❏ Unter Windows prüfen Sie die Medientyp-Einstellungen in den Haupteinstellungen. Stellen Sie sicher, dass diese für den von Ihnen verwendeten Papiertyp richtig sind. Siehe „Einstellungen im Menü Haupteinstellungen vornehmen“ auf Seite 22. Überprüfen Sie unter Mac OS 9.x die Einstellung Medientyp im Dialogfeld Drucken.
Seite 372: Farbige Dokumente Werden Nur Schwarz Gedruckt
Farbige Dokumente werden nur schwarz gedruckt Versuchen Sie eine oder mehrere der folgenden Lösungen: ❏ Stellen Sie sicher, dass in Ihren Einstellungen die Farbeinstellunge richtig sind. ❏ Vergewissern Sie sich unter Windows, dass Farbe oder Farb-/Schwarzweißfoto im Hauptmenü eingestellt ist. Siehe „Einstellungen im Menü...
Seite 373 Unter Mac OS 9.x wählen Sie den Modus Automatisch und schieben Sie im Dialogfeld Drucken den Schieberegler in Richtung Schnell, um die Druckgeschwindigkeit zu erhöhen. Siehe „Einstellungen im Dialogfeld Drucken vornehmen“ auf Seite 112. Unter Mac OS X wählen Sie den Modus Automatisch und schieben Sie unter Druckeinstellungen im Dialogfeld Drucken den Schieberegler in Richtung Schnell, um die Druckgeschwindigkeit zu erhöhen.
Seite 374: Rollenpapier Kann Nicht Geschnitten Werden
395). Falls ja, könnte der Papierschneider stumpf sein und muss ersetzt werden. Siehe „Ersetzen des Papierschneiders“ auf Seite 325. Hinweis: Wenn Sie andere Papiere als Epson-Spezialmedien verwenden, beachten Sie die Benutzerdokumentation, die mit diesem Papier geliefert wird, oder wenden Sie sich an den Händler. Problem Solver...
Seite 375: Papierzufuhr- Oder Papierstauprobleme Treten Häufig Auf
Papierzufuhr- oder Papierstauprobleme treten häufig auf Versuchen Sie eine oder mehrere der folgenden Lösungen: ❏ Bevor Sie Papier einlegen und es durch den Papiereinzug führen, stellen Sie die Papieransaugkraft ein. Zum Einstellen der Papieransaugkraft im Druckertreiber siehe „Papierkonfiguration“ auf Seite 31 (Windows), „Papierkonfiguration“...
Seite 376 PAPIER im Menü-Modus. Siehe „Papiereinstellungen vornehmen“ auf Seite 252. Wenn Sie Spezialmedien verwenden möchten, die nicht von Epson stammen, prüfen Sie vor dem Drucken, ob das Papier einwandfrei eingezogen werden kann. Informationen zum Beheben eines Papierstaus finden Sie unter „Papierstaus beheben“ auf Seite 379.
Seite 377: Rollenpapier Wird Nicht Richtig Ausgegeben
Die Papierführungen dürfen nur verwendet werden, wenn das Papier bei der Zufuhr wellt. Im andern Fall können die Ausdrucke beschädigt werden. Hinweis: Es gibt zwei Papierführungen für den EPSON Stylus Pro 7800/7400 und fünf für den EPSON Stylus Pro 9800/9400. Problem Solver...
Seite 378: Wenn Papier Vorwärts Ausgegeben Wird
Wenn Papier vorwärts ausgegeben wird Montieren Sie die Papierführungen so an den Drucker, dass sie vorn auf der Papierablage aufliegen. Wenn Papier rückwärts ausgegeben wird Montieren Sie die Papierführungen so an den Drucker, dass sie hinten auf der Papierablage aufliegen. Problem Solver...
Seite 379: Papierstaus Beheben
Papierstaus beheben Zum Beheben eines Papierstaus folgen Sie diesen Schritten: 1. Ist Rollenpapier gestaut, schneiden Sie das Papier am Papier-Zufuhrschacht ab. 2. Lösen Sie den Papierfeststellhebel, um das Papier zu freizugeben. 3. Öffnen Sie die Frontabdeckung, falls nötig. Problem Solver...
Seite 380: Fehlersuche An Der Optionalen Automatischen Aufrolleinheit
4. Ziehen Sie das gestaute Papier vorsichtig heraus. Hinweis: Berühren Sie nicht die Leiterplatine am Druckkopf, wenn Sie mit gestautem Papier hantieren. 5. Schließen Sie bei Bedarf die Frontabdeckung und drücken Sie dann die Taste Power , um den Drucker aus- und wieder einzuschalten.
Seite 381 ❏ Der Schalter Auto an der automatischen Aufrolleinheit könnte nicht auf die gewünschte Richtung eingestellt sein. Wählen Sie mit dem Schalter Auto auf dem Steuergerät eine Richtung. Siehe „Ausdrucke aufrollen“ auf Seite 290. ❏ Wenn die Kontrollleuchte Sensor langsam blinkt, während Sie nicht drucken, könnte etwas den Sensorbereich zwischen Sender und Detektor verdecken, oder der Sensor ist nicht richtig justiert.
Seite 382: So Erreichen Sie Unseren Kundendienst
Fehlerbehebung in der Produktdokumentation lösen können, wenden Sie sich an den Epson-Kundendienst. Im Gesamteuropäischen Garantieschein finden Sie Informationen, wie Sie sich an den EPSON-Kundendienst wenden. Der Kundendienst kann Ihnen schneller helfen, wenn Sie die folgenden Informationen vor dem Anruf bereitlegen: ❏...
Seite 383: Website Für Technischen Support
EPSON-Website, um Zugang zu den neuesten Treibern, häufig gestellten Fragen (FAQ), Handbüchern und sonstigen herunterladbaren Objekten zu erhalten. Die Internetseite für technischen Support von Epson bietet Ihnen Hilfe bei Problemen, die sich nicht anhand der Informationen zur Problemlösung in der Druckerdokumentation beheben lassen.
Seite 384: Rollenpapier
Rollenpapier Medienbezeichnung Papier- Randlos Spindel ICC-Profil stärke drucken Premium Glossy 0,3 mm 3" Pro9800 7800 Photo Paper (250) PGPP250.icc Premium Luster Photo 0,3 mm 3" Pro9800 7800 Paper (250) PLPP250.icc Premium Semigloss 0,3 mm 3" Pro9800 7800 Photo Paper (250) PSPP250.icc Premium Semimatte 0,3 mm...
Seite 385 EPSON Proofing 0,2 mm 2" Pro9800 7800 Paper Semimatte PPSmC.icc (Commercial) Enhanced Matte 0,3 mm 3" Pro9800 7800 Paper EMP_PK.icc Pro9800 7800 EMP_MK.icc Pro9400 7400 EMP.icc Watercolor Paper - 0,3 mm 3"H Pro9800 7800 Radiant White WCRW_PK.icc Pro9800 7800 WCRW_MK.icc...
Seite 386: Einzelblätter
Photo Quality Ink Jet 0,1 mm Nur rechte Pro9800 7800 Paper und linke PQIJP_PK.icc Seite Pro9800 7800 PQIJP_MK.icc Pro9400 7400 PQIJP.icc EPSON Proofing Paper 0,2 mm Nur rechte Pro9800 7800 Semimatte und linke PPSmC.icc (Commercial) Seite Archival Matte Paper 0,3 mm Nur rechte...
Seite 387 Watercolor Paper - 0,3 mm Nur rechte Pro9800 7800 Radiant White und linke WCRW_PK.icc Seite Pro9800 7800 WCRW_MK.icc UltraSmooth Fine Art 0,5 mm Nur rechte Pro9800 7800 Paper und linke USFAP_PK.icc Seite Pro9800 7800 USFAP_MK.icc Velvet Fine Art Paper 0,5 mm Nur rechte Pro9800 7800 und linke...
Seite 388: Kapitel 9 Produktinformationen
(Photo Black oder Matte Black, Light Black, Light Light Black) × Farbe: 180 Düsen (Cyan, Magenta, Light Cyan, Light Magenta, Yellow) Zeichen-Modus Zeichenabstand Druckspalte 10 cpi* 237 (EPSON Stylus Pro 7800/7400) 437 (EPSON Stylus Pro 9800/9400) * Zeichen pro Zoll Produktinformationen...
Seite 389 617,6 mm 70,027 (24,31 Zoll) * Punkte pro Zoll Rastergrafik- Horizontale Bedruckbare Verfügbare Modus Auflösung Breite Punkte (für den EPSON 360 dpi* 1.125,6 mm 15,953 Stylus Pro (44,31 Zoll) 9800/9400) 720 dpi 1.125,6 mm 31,906 (44,31 Zoll) 1440 dpi 1.125,6 mm...
Seite 390: Druckbereich
Zeilenabstand 1/6 Zoll oder programmierbar in Schritten von 1/1440 Zoll Papierzufuhrgeschwindigkeit 245 ± 10 mm Sekunden pro 1/6-Zoll-Line 64 MB (EPSON Stylus Pro 7800/7400) 128 MB (EPSON Stylus Pro 9800/9400) Zeichentabellen PC 437 (US, Standard Europa) PC 850 (Multilingual) Zeichensätze...
Seite 391: Mechanische Daten
Mechanische Daten Papierzuführung Walzen Papiertransportweg Rollenpapier Einzelblatt (manuelle Zufuhr) Abmessungen EPSON Stylus Pro 7800/7400 (ohne Ständer): Breite: 1178 mm Tiefe: 501 mm Höhe: 560 mm EPSON Stylus Pro 9800/9400: Breite: 1702 mm Tiefe: 678 mm Höhe: 1196 mm...
Seite 392: Elektrisches System
Eingangsfrequenzbereich 49 bis 61 Hz Nennstrom 1.0 - 0.5 A Stromaufnahme EPSON Stylus Pro 7800/7400: ca. 50 W oder weniger beim Drucken (Zeichenmuster nach ISO 10561) EPSON Stylus Pro 9800/9400: ca. 55 W oder weniger beim Drucken (Zeichenmuster nach ISO 10561) 6 W oder weniger im Energiesparmodus ca.
Seite 393: Umweltbedingungen
Umweltbedingungen Temperatur Betrieb 10 bis 35 °C Druckqualität- 15 bis 25°C (59 bis 25,00°C) Garantie Lagerung -20 bis 40 °C (-4 bis 104 °F) Luftfeuchtigkeit Betrieb 20 bis 80 % relative Luftfeuchtigkeit* Druckqualität- 40 bis 60 % relative Garantie Luftfeuchtigkeit* Lagerung 20 bis 85 % relative Luftfeuchtigkeit...
Seite 394: Initialisierung
Initialisierung Hardware-Initialisierung nach dem Die Druckermechanik wird in den Einschalten Anfangszustand versetzt. Der Eingangspuffer und der Druckpuffer werden gelöscht. Der Drucker kehrt in den zuletzt eingestellten Standardzustand zurück. Software-Initialisierung, wenn der Der Druckpuffer wird gelöscht. Befehl ESC@ (Drucker initialisieren) Der Drucker kehrt in den zuletzt empfangen wird eingestellten Standardzustand zurück.
Seite 395: Papier
EN 61000-3-2 EN 61000-3-3 Papier Rollenpapier: 203 mm (8 Zoll) bis 610 mm (24,4 Zoll) (B) × Format (Epson Stylus Pro 45000 mm (1800 Zoll) (L) bei einem 7800/7400) Innendurchmesser von 2 Zoll 203 mm (8 Zoll) bis 610 mm (24,4 Zoll) (B) ×...
Seite 396 64 g/m² (17 lb) bis 90 g/m² (24 lb) (für Normalpapier) Hinweis: ❏ Epson kann keine Empfehlungen im Hinblick auf eine bestimmte Marke bzw. Papiersorte außer Epson aussprechen, da sich die Qualität einer Marke oder Papiersorte jederzeit ändern kann. Machen Sie daher immer erst ein paar Probeausdrucke, bevor Sie einen größeren Papiervorrat anschaffen oder große Druckaufträge...
Seite 397: Papiergröße
1.456 mm)* × Super B0 (1118 1580 mm)* × 36 Zoll* × 24 Zoll × 20 Zoll × 14 Zoll × 10 Zoll × 90 cm × 60 cm × 40 cm * nur für EPSON Stylus Pro 9800/9400. Produktinformationen...
Seite 398: Tintenpatronen
Tintenpatronen Farben EPSON Stylus Pro Matte Black 9400/7400 Cyan Magenta Yellow EPSON Stylus Pro Photo Black 9800/7800 Matte Black Light Black Light Light Black Cyan Magenta Yellow Hellcyan Hellmagenta Lebensdauer Ungeöffnet 2 Jahre ab Herstellungsdatum. Innerhalb von 6 Monaten nach dem Öffnen der Tintenpatrone Packung.
Seite 399: Systemanforderungen
Vorsicht: Epson empfiehlt die ausschließliche Verwendung von original Epson-Tintenpatronen. Andere Produkte, die nicht von Epson hergestellt sind, können Beschädigungen am Drucker verursachen, die nicht durch die von Epson gewährte Garantie abgedeckt sind. Systemanforderungen Verwendung des Druckers unter Windows Außerdem muss der PC folgende Systemvoraussetzungen erfüllen:...
Seite 400: Drucker Unter Mac Os 9.X Verwenden
Drucker unter Mac OS 9.x verwenden Der Computer muss die folgenden Systemvoraussetzungen erfüllen: Minimales System Empfohlenes System PowerPC PowerPC G4 800 MHz oder höherer Prozessor Mac OS 9.1 oder höher Mac OS 9.1 oder höher 128 MB freier Arbeitsspeicher Mindestens 256 MB freier Arbeitsspeicher 60 MB freier 2 GB freier Festplattenspeicher oder mehr Festplattenspeicher...
Seite 401: Schnittstellen-Spezifikationen
Hinweis: Um festzustellen, wie viel Speicher verfügbar ist, wählen Sie About This Mac im Apple-Menü aus. Schnittstellen-Spezifikationen Dieser Drucker ist mit einer USB-Schnittstelle , einer IEEE1394-Schnittstelle und einer Ethernet-Schnittstelle ausgerüstet. USB-Schnittstelle Die im Drucker eingebaute USB-Schnittstelle entspricht den Normen Universal Serial Bus Specifications Revision 2.0, Universal Serial Bus Specification Revision 1.1 und Universal Serial Bus Device Class Definition for Printing Devices Version 1.1.
Seite 402: Ieee1394-Schnittstelle
IEEE1394-Schnittstelle Die IEEE-1394-Schnittstelle hat die folgenden Eigenschaften. Grunddaten Datenübertragungsmethode Halbduplexdaten/Strobe-Differenz seriell Synchronisierungsverfahren DS-Link-Codierung auf Bitebene Codierung/Decodierung DS-Link-Codierung auf Bitebene kompatible Steckverbinder Stecker gemäß IEEE 1394-1995 (6 Kontakte) Signalbelegung der Anschlussstifte Stiftnummer Signalbe- Funktion zeichnung Kabel-Spannungsversorgung Kabel-Masse TPB* Strobe während Empfang, Daten während Übertragung (Differenzpaar) TPA* Daten während Empfang, Strobe während...
Seite 403: Kapitel 10 Optionen Und Verbrauchsmaterialien
Kapitel 10 Optionen und Verbrauchsmaterialien Optionen Die folgenden Optionen sind für Ihren Drucker verfügbar: Hinweis: Die Verfügbarkeit von Optionen und Verbrauchsmaterialien unterscheidet sich je nach Region. Rollenpapierspindel Zur Verwendung der optionalen Spindeln siehe „Verwendung von Rollenpapier“ auf Seite 267. 2/3 Zoll Doppelspindel für Rollenpapierzufuhr C12C811151 (für den Stylus Pro 9800/9400) 2/3-Zoll-Doppelspindel für Rollenpapierzufuhr...
Seite 404: Automatische Aufrolleinheit
Automatische Aufrolleinheit Diese Option ist nur mit dem Stylus Pro 9800/9400 verfügbar. Mit dieser Option wird Ihr bedrucktes Rollenpapier automatisch aufgewickelt. Diese Einheit besteht aus dem Aufrollspulkern, einer Antriebseinheit und einer beweglichen Einheit, die am Drucker befestigt sind, und dem Zugband. Zur Installation und Verwendung dieser Option siehe das Benutzerhandbuch für die optionale automatische Aufrolleinheit.
Seite 405: Schnittstellenkabel
Schnittstellenkabel IEEE-1394-Kabel 2,9 m C12C836321 Verbrauchsmaterialien Für Ihren Drucker sind die folgenden Verbrauchsmaterialien erhältlich. Papierschneider Wenn Sie eine unsaubere Schnittkante feststellen, können Sie die Klinge des Papierschneiders austauschen. Siehe „Ersetzen des Papierschneiders“ auf Seite 325. Autom. Papierschneider, Ersatzklinge C12C815241 Wartungstank Dieser Tank nimmt abgegebene Flüssigkeit auf.
Seite 406 Tintenpatronen für den EPSON Stylus Pro 9400/7400 Tintenpatrone (Matte Black) 110 ml: T5668 220 ml: T5678 Tintenpatrone (Cyan) 110 ml: T5662 220 ml: T5672 Tintenpatrone (Magenta) 110 ml: T5663 220 ml: T5673 Tintenpatrone (Yellow) 110 ml: T5664 220 ml: T5674 Tintenpatronen für den EPSON Stylus Pro 9800/7800...
Seite 407: Epson-Spezialmedien
Ländern unterschiedlich. Benutzen Sie daher zur Bestimmung der von Ihnen benötigten oder verwendeten Medien die Produktnummer. ❏ Die neuesten Informationen zu den in Ihrem Land erhältlichen Druckmedien finden Sie auf der Kundendienst-Webseite von Epson. Siehe „So erreichen Sie unseren Kundendienst“ auf Seite 382. Optionen und Verbrauchsmaterialien...
Seite 408: Rollenpapier
Rollenpapier Medienbezeichnung Format Produkt- Empfohlene code Anwendung 16" × 100’ (30,5 m) Premium Glossy S041742 Photo Contract Photo Paper (250) Proofing 24" × 100’ (30,5 m) S041638 36" × 100’ (30,5 m) S041639 44" × 100’ (30,5 m) S041640 10" × 100’ (30,5 m) Premium Luster Photo S041644 Paper (250)
Seite 409 24" × 100’ (30,5 m) Premium Glossy S041390 Photo Contract Photo Paper Proofing 36" × 100’ (30,5 m) S041391 44" × 100’ (30,5 m) S041392 420 mm × Photo Glossy Paper S041778 100’ (30,5 m) Photo Grade Glossy Paper 24" × 100’ (30,5 m) SP91021 S041475 36"...
Seite 410 13" × 50’ (15 m) EPSON Proofing S041668 Contract Paper Semimatte Proofing 17" × 100’ (30,5 m) S041724 (Commercial) 24" × 100’ (30,5 m) S041658 36" × 100’ (30,5 m) S041659 44" × 100’ (30,5 m) S041660 17" × 100’ (30,5 m)
Seite 411: Einzelblätter
Super A3/B S041909 Paper 2D CAD/GIS S041910 Imposition Proofing US-C S041907 Photo Quality Ink Jet S041029 Paper S041062 S041061 EPSON Proofing Super A3/B S041744 Contract Paper Semimatte Proofing (Commercial) Archival Matte Paper Super A3/B S041340 3D CAD/GIS Enhanced Matte US-C S041908...
Seite 412: Glossar
Glossar Folgende Definitionen gelten speziell für Drucker. Anwendung Softwareprogramm, das Ihnen bei der Ausführung einer bestimmten Aufgabe behilflich ist, wie z.B. Textverarbeitung oder Finanzplanung. ASCII Abkürzung für American Standard Code for Information Interchange. Standardisiertes Kodierungssystem, durch das Buchstaben und Symbolen numerische Codes zugewiesen werden.
Seite 413 Druckmodus Anzahl der Punkte pro Zoll, die verwendet werden, um ein Bild darzustellen. Der EPSON Stylus Pro 9400/7400 verfügt über drei Druckmodus-Einstellungen: SuperFine (1440 dpi), Fine (720 dpi) und Normal (360 dpi). Der EPSON Stylus Pro 9800/7800 verfügt über vier Druckmodus-Einstellungen: SuperPhoto (2880 dpi), SuperFine (1440 dpi), Fine (720 dpi) und Normal (360 dpi).
Seite 414 Druckausgabe erzielt. Dieses Verfahren eignet sich am besten zum Drucken von Dokumenten mit detaillierten Schaubildern oder Fotos. ESC/P Abkürzung für Epson Standard Code for Printers. Dieser Befehlssatz ermöglicht die Steuerung des Druckers vom Computer aus. Der Befehlssatz stimmt für alle Epson-Drucker überein und wird von den meisten PC-Anwendungsprogrammen unterstützt.
Seite 415 Windows 98 unterstützt Peer-to-Peer-Netzwerke. Jeder Computer hat Zugriff auf die Resourcen eines an das Netzwerk angeschlossenen Computers. PhotoEnhance Die Epson-Software zur Veränderung der Abstufung eines Farbtons, zur Korrektur der Bilddaten und zur Veränderung der Schärfe der Bilddaten. Port Ein Schnittstellenkanal, über den Daten zwischen Geräte übertragen werden.
Seite 416 Punktmatrix Eine Druckmethode, bei der jeder Buchstabe/jedes Symbol aus einem Muster (einer Matrix) einzelner Punkte zusammengesetzt wird. Abkürzung für Random Access Memory. Der Teil des Druckerspeichers, der als Eingangsspeicher genutzt wird sowie zum Speichern benutzerdefinierter Zeichen. Alle Daten, die im RAM gespeichert sind, gehen beim Ausschalten des Druckers verloren.
Seite 417 Spool Manager Programm, das Druckdaten in Befehlscodes umwandelt, die der Drucker versteht. Siehe auch Spoolen. Spoolen Erster Arbeitsschritt bei einem Druckvorgang: Die Druckdaten werden vom Druckertreiber in Befehlscodes umgewandelt, die der Drucker versteht. Diese Daten werden dann direkt an den Drucker oder den Server gesendet. sRGB Windows Software, mit der Sie eine WYSIWYG- (What You See Is What You Get) Farbausgabe erhalten.
Seite 418 Warteschlange Empfängt ein Netzwerkdrucker, der gerade einen Druckauftrag bearbeitet, weitere Druckaufträge, werden diese in eine Warteschlange eingereiht, bis der Drucker frei wird und sie ausdrucken kann. WYSIWYG Akronym für What You See Is What You Get. Von WYSIWIG spricht man, wenn Daten genau so ausgedruckt werden, wie sie auf dem Bildschirm dargestellt sind.
Seite 419 Index Advanced Photo, 28, 118, 184 Advanced Settings (Weitere Einstellungen) Mac OS 9, 119 Mac OS X, 185 Windows, 29 Austauschen Tintenpatrone, 308 Wartungstank, 323 Autom. drehen Mac OS 9, 145 Windows, 61 ColorSync-Einstellung, 118, 184 Dickes Papier, 298 Doppelrollenzuführungs-Spindel, 268 Drucken im Hintergrund, 159 Druckersoftware aktulisieren, 103...
Seite 420 Einstellung der Druckqualität Mac OS 9, 120 Mac OS X, 185 Windows, 30 Einzelblattmedien Medientyp, 407 Verwendung, 293 EPSON Monitor IV, 160 EPSON Spool Manager, 83 EPSON StatusMonitor Mac OS 9, 150, 156 Mac OS X, 208 Windows, 85 Farbeinstellung...
Seite 421 Mehrseitendruck Windows, 66, 67 Menü Layout (Windows), 63 bis 68 Menü-Modus, 224 Ausrichtung der Druckköpfe, 243 Druckereinstellungen, 232 Einstellung, 230 Menüs, 225 Papierkonfiguration, 240 Modus Manuell Mac OS 9, 118 Mac OS X, 184 Windows, 28 Online-Hilfe Mac OS 9, 155 Mac OS X, 214 Windows, 80 Optionen, 403...
Seite 422 Schaltflächen, 216 Schwarze Tintenpatronen, 313 So erreichen Sie EPSON, 382 Spezielle EPSON-Druckmedien, 266, 383, 407 Spezifikationen Elektrisches System, 392 Normen und Zertifizierungen, 394 Schnittstelle, 401 Spindel Anbringen und Abnehmen, 270 Rollenpapier abnehmen, 269 Rollenpapier anbringen, 267 Statusblatt, 256 Status-Meldung, 220...
