1 Trennen Sie alle angeschlossenen Kabel von der Systemplatinenbaugruppe.

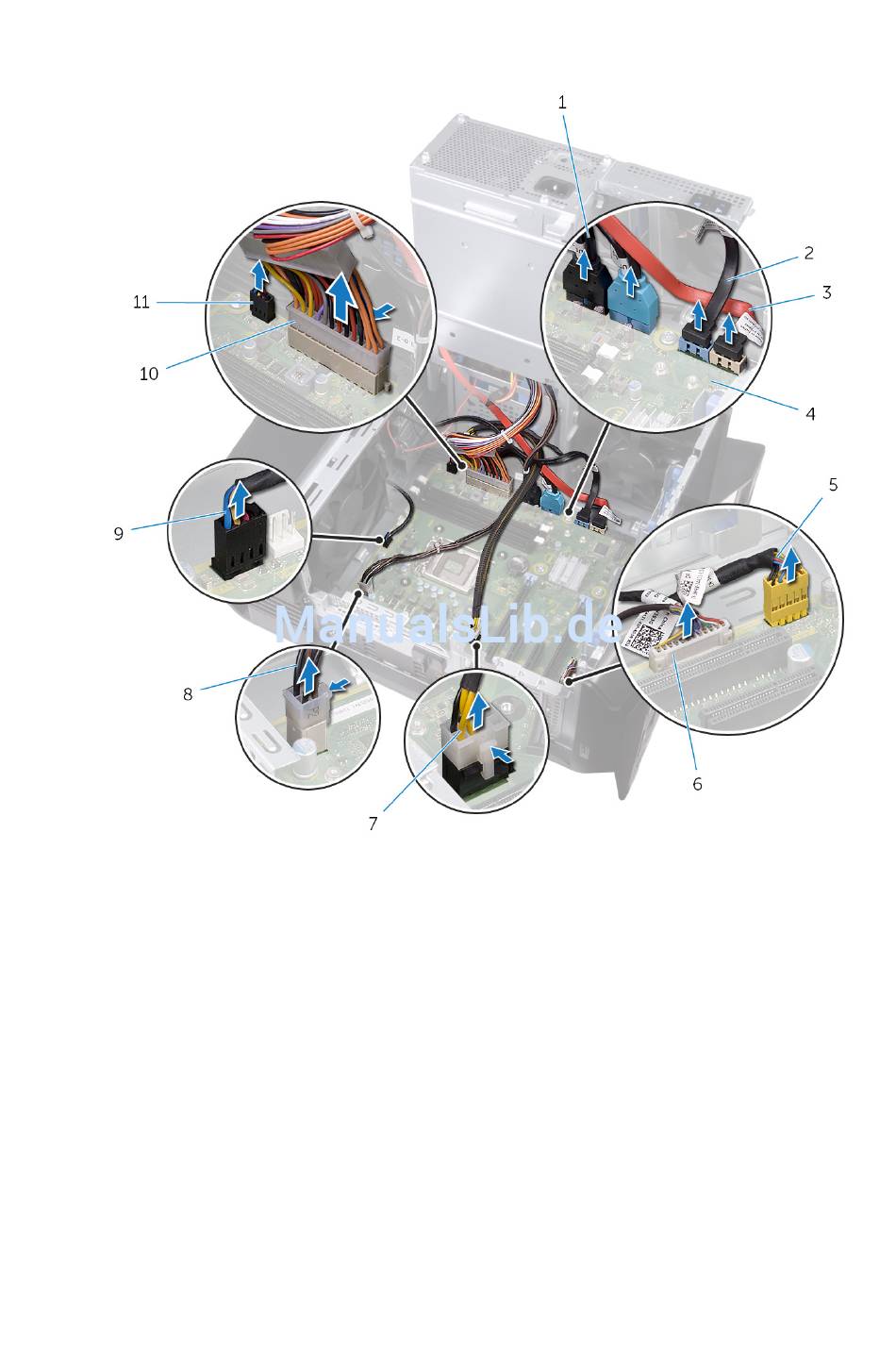

Abbildung 50. Entfernen der Systemplatine
1 USB-Kabel an der
Geräteoberseite (SSUSB)
3 SATA 6 Gbit/s
Laufwerksanschluss (SATA 2)
5 Audiokabel auf der
Vorderseite (F_AUDIO)
7 Stromversorgungskabel für
die Grafikkarte
(GPU_POWER)
9 Kabel des oberen
Gehäuselüfters (TOP_FAN)
11 Vorderes Gehäuselüfterkabel
(FRONT_FAN)
136
2 SATA 6 Gbit/s
Laufwerksanschluss (SATA
1)
4 Systemplatine
6 LED-Controller-Kabel
(LED_CONTROLLER)
8 Prozessorstromkabel
(ATX_CPU)
10 Stromkabel der
Systemplatine
