EUROSPOT
Généralités
Cette information est fournie en vue d'assurer
la sécurité, la manipulation et l'entretien de
l'appareil. Il y a lieu de la lire attentivement
avant d'essayer d'utiliser et/ou d'installer
l'appareil. Des notices supplémentaires sont
disponibles sur demande.
•
Il est interdit de couvrir les luminaires avec
des matériaux thermo-isolants ou avec
tout autre matériau empêchant une bonne
dissipation de la chaleur.
•
Respectez soigneusement la distance
minimale, mentionnée sur la plaque
signalétique, entre matières inflammables
et toutes surfaces du luminaire
•
Les boîtiers de luminaire ne peuvent être
ouverts immédiatement après extinction,
il faut leur laisser le temps nécessaire
pour se refroidir.
•
Ne jamais faire fonctionner un luminaire
sans verre de sécurité et /ou lentille.
•
Tous verres de sécurité et/ou lentilles
fissurés ou endommagés doivent être
immédiatement remplacés.
•
Par mesure de sécurité, il est recommandé
de déconnecter un luminaire dont la lampe
est défectueuse et de remplacer celle-ci au
plus vite.
•
Sauf indication contraire, les luminaires
sont prévus pour un raccordement direct
au réseau standard mentionné sur la
plaque signalétique.
•
Pour préserver les performances
optiques, garantir la sécurité électrique
et thermique,
on procédera à des
inspections et nettoyages réguliers.
•
L'entretien,
le
nettoyage
ou
le
remplacement d'une lampe ne doivent
être effectués qu'après avoir déconnecté
le câble d'alimentation.
•
Les réparations ne doivent être effectuées
que par du personnel dûment qualifié.
Seules les pièces de rechange autorisées
par ADB peuvent être utilisées.
•
Les produits ADB ne doivent pas être
modifiés. Toute modification peut rendre
le produit dangereux et invalidera tout
label ou garantie de sécurité.
ADB n'acceptera aucune responsabilité
pour un préjudice quelconque résultant
d'une telle modification.
2

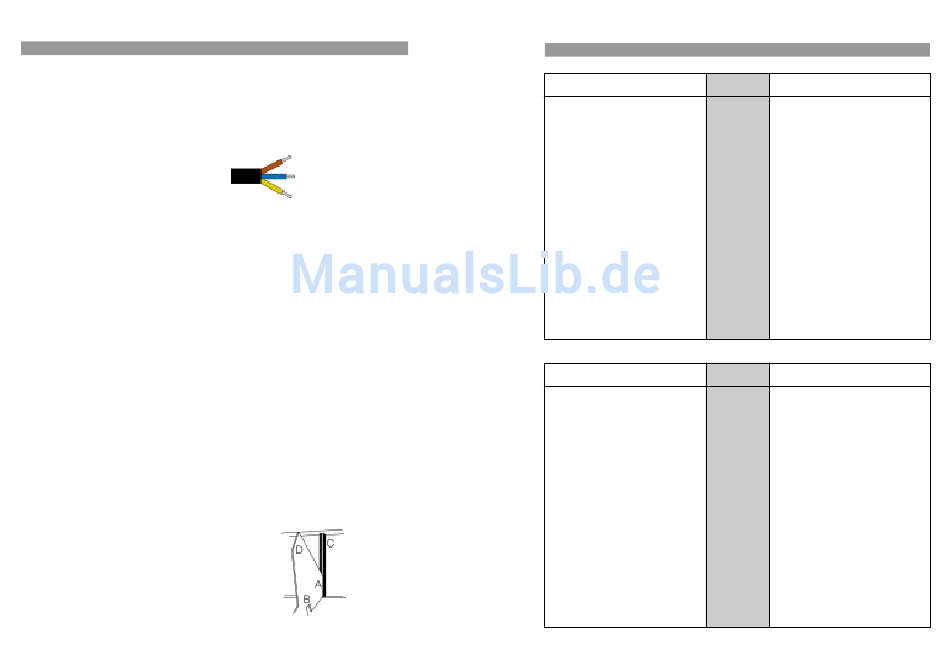

Montage de la fiche
Une fiche adéquate d'au moins 10/16 A
(220/240 V) doit être montée sur le câble
d'alimentation en respectant le code de
couleur suivant pour le raccordement :
Brun ou noir - phase
Bleu - neutre
Jaune vert - terre
Remarque importante:
Les câbles d'alimentation et autres connexions
sont des éléments importants pour la sécurité et
le bon fonctionnement de votre équipement
•
déconnectez toujours un câble en le tenant
par sa fiche , jamais en tirant sur le câble.
•
n'utilisez jamais de câble ou de connecteur
en mauvais état, vérifiez-les à chaque
installation et périodiquement sur les
équipements installés à demeure.
•
n'associez jamais un câble d'alimentation
et un câble data.
Insertion des couteaux
•
Les couteaux latéraux seront placés du
côté de la lampe et les couteaux verticaux
du côté des lentilles
•
Insérez le coin (A) entre les lèvres des
tôles (C) du système obturateur.
•
Enfoncez le couteau jusqu'à ce que
l'encoche (B) s'engage sur le bord du
projecteur, ceci permet au coin (D)
d'entrer, par rotation, dans le corps du
projecteur.
•
Répétez l'opération pour les autres
couteaux
EUROSPOT
Zubehör und Ersatzteile
Typ/Type
Satz von 4 Pappfilterrahmen
PFC/EURO
Metallfilterrahmen
PFM/EURO
4-fach Torblende drehbar
CF/EURO
Irisblende
OR/EURO
Gobohalter
SP/GO/EURO
Gobo Typ M
Aufgehäken für Ø 21 bis 48 mm Rohr
Aufgehäken für Ø 35 bis 50 mm Rohr
Aufgehäken für Ø 35 bis 50 mm Rohr
Aufgehäken für Ø 45 bis 60 mm Rohr
1,2 m Sicherheitskette
CHAS 120
1,2 m Sicherheitsseil
2
1 m Kabel (2 x 1,5 + 1,5 mm
) ohne stecker
C.EUROSPOT
GY9,5 Lampensockel
Sicherheitsgitter eingebaut
GR/EURO
Spiegel für F51 und C51
MIR/C/51
Spiegel für DS51
MIR/E/51
Spiegel für DS54 und DW54
MIR/V/54
Ø 112 mm Stufenlinse für F51
Ø 112 mm Prismenkonvexlinse für C51
PC112/PEBBLE
Ø 88,9 mm PC Linse für DW und DS
PC88,9/RC62
Ø 100 mm PC Linse für DS 51 und DS54
PC100/RC95
Ø 60 mm Kondensorlinse für DW54 und DS54
PYREX/60
Satz von 4 Stk. Blendenschiebern
CM/EURO
Accessoires et pièces de rechange
Reference
Jeu de 4 porte-filtres en carton ignifugé
PFC/EURO
Porte-filtre métallique
PFM/EURO
Coupe-flux à 4 pales
CF/EURO
Obturateur à iris
OR/EURO
Support gobo
SP/GO/EURO
Gobo type M
Crochet pour tube Ø21 à 48 mm
Crochet pour tube Ø 35 à 50 mm
Crochet pour tube Ø 35 à 50 mm
Crochet pour tube Ø 45 à 60 mm
Chaînette de sécurité de 1,2 m
CHAS 120
Câble de sécurité de 1,2 m
CAS 120
2
Câble de 1 m (2 x 1,5 + 1,5 mm
) sans fiche
C.EUROSPOT
Douille GY9,5
Face avant avec grillage intégré
GR/EURO
Réflecteur pour F51 et C51
MIR/C/51
Réflecteur pour DS51
MIR/E/51
Réflecteur pour DS54 et DW54
MIR/V/54
Lentille fresnel Ø 112 mm pour F51
Lentille prisme convexe Ø 112 mm pour C51
PC112/PEBBLE
Lentille PC Ø 88,9 mm pour DW et DS
PC88,9/RC62
Lentille PC de sortie Ø 100 mm
PC100/RC95
Lentille condenseur Ø 60 mm
PYREX/60
Jeu de 4 couteaux
CM/EURO
Toebehoren en reserveonderdelen
Set van 4 kartonnen filterhouders
Metalen filterhouder
4-voudige draaibare flappen
Irisdiafragma
Gobohouder
GO/M
Gobo type M
A6
Ophanghaak voor buizen van Ø 21 tot 48 mm
A20
Ophanghaak voor buizen van Ø 35 tot 50 mm
A25
Ophanghaak voor buizen van Ø 35 tot 50 mm
A30
Ophanghaak voor buizen van Ø 45 tot 60 mm
Veiligheidsketting van 1,2 m
CAS 120
Veiligheidskabel van 1,2 m
2
Kabel van 1 m (2 x 1,5 + 1,5 mm
) zonder stekker
GY9,5
Lamphouder GY9,5
Beschermrooster ingebouwd
Spiegel voor F51 en C51
Spiegel voor DS51
Spiegel voor DS54 en DW54
F112
Fresnellens Ø 112 mm voor F51
Prism-convex lens Ø 112 mm voor C51
Platbolle lens Ø 88,9 mm voor DW en DS
Platbolle lens Ø 100 mm voor DS51 en DS 54
Condenser lens Ø 60 mm voor DW54 en DS54
Set van 4 afsnijders
Accessories and Spare Parts
Set of 4 fireproofed cardboard filter frames
Metal filter frame
4-leaf rotatable barndoor
Iris diaphragm
Gobo holder
GO/M
Gobo type M
A6
Hook clamp for Ø 21 to 48 mm tube
A20
Hook clamp for Ø 35 to 50 mm tube
A25
Hook clamp for Ø 35 to 50 mm tube
A30
Hook clamp for Ø 45 to 60 mm tube
1,2 m safety chain
1,2 m safety cable
2
1 m cable (2 x 1,5 + 1,5 mm
) without plug
GY9,5
GY9,5 lampholder
Front plate with integrated wire mesh
Reflector for F51 and C51
Reflector for DS51
Reflector for DS54 and DW54
F112
Fresnel lens Ø 112 mm for F51
Prism convex lens Ø 112 mm for C51
PC lens Ø 88,9 mm for DW and DS
PC front lens Ø 100 mm for DS51 and DS54
Condenser lens Ø 60 mm for DW54 and DS54
Set of 4 beam shaping shutters
11
