DIRIS A40/A41 - RS485 - PROFIBUS

VORAUSGEHENDE KONTROLLEN

Für die Sicherheit von Personen und Anlagen lesen
Sie dieses Handbuch aufmerksam durch, bevor das
Gerät in Betrieb genommen wird.
Bei Empfang des Gerätes DIRIS A40/A41 muß fol-
gendes überprüft werden:
• Zustand der Verpackung,
• Sind Transportschäden zu melden?

ALLGEMEINE HINWEISE

Funktionen

Dieses Optionsmodul muss an DIRIS A40/A41 (ref. 4825
0A40, 4825 0A41, 4825 1A40, 4825 1A41) angeschlos-
sen sein. Das optional erhältliche Kommuni-kations-
Modul bietet eine serielle Verbindung vom Typ RS485
(mit 2 oder 3 Drähten) im Protokoll PROFIBUS
und ermöglicht somit den Betrieb des DIRIS A40/A41
über einen PC oder API.
SPS-Steuerungen
Andere Systeme
SPS- Steuerungen
Andere Systeme
Empfehlungen:
Es ist notwendig, ein bestätigtes Kabel PROFIBUS zu
benutzen.
4
® DP
• Entspricht der Packungsinhalt Ihrer Bestellung?
• Die Verpackung enthält 2 Optionsmodule, von
denen das
Klemmenleiste ausgestattet ist.
• Eine CD-Rom.
Allgemeines

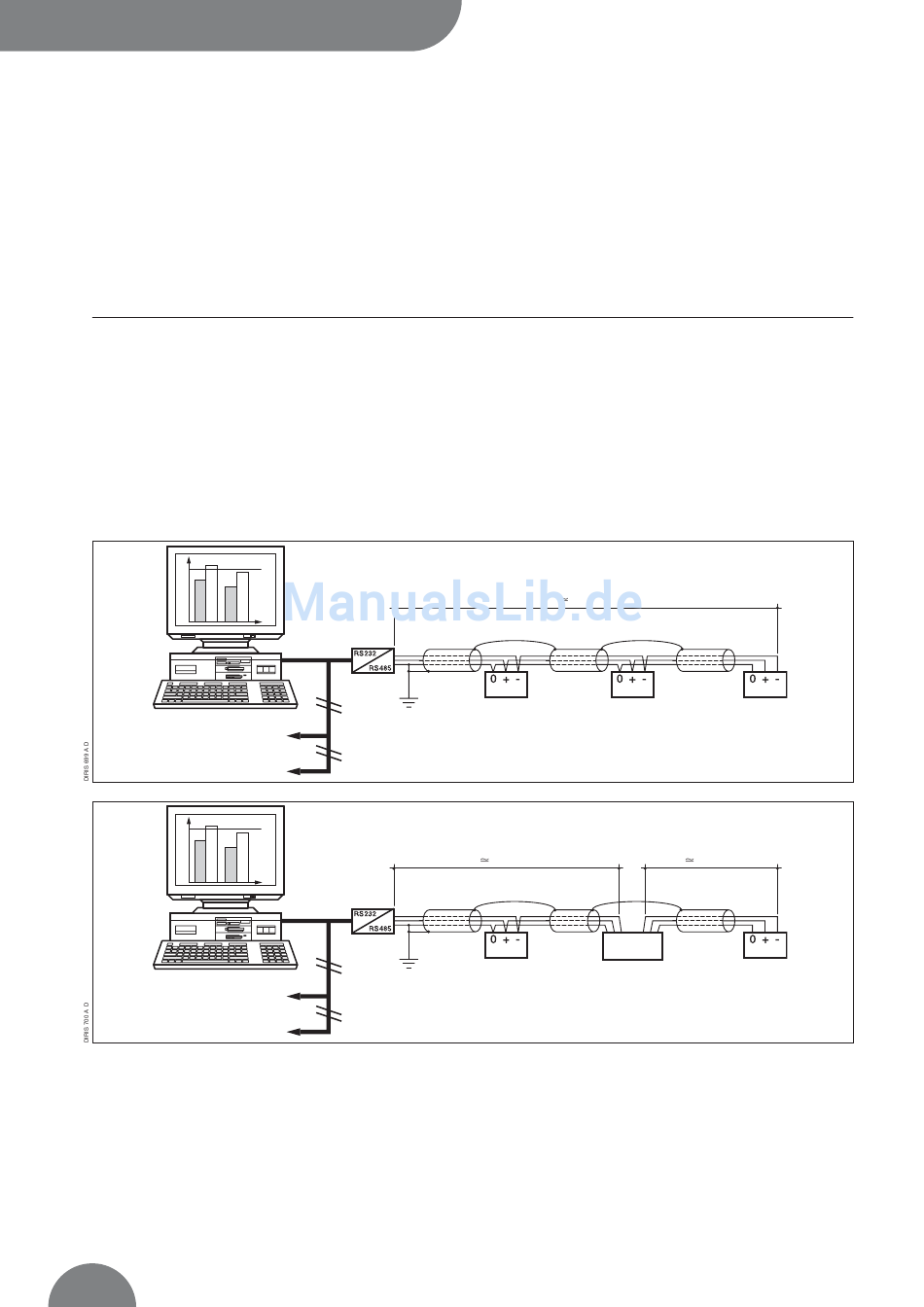

In einer Standardkonfiguration ermöglicht es eine
RS485-Verbindung, 1 bis 32 DIRIS A40/A41 mit 1 bis
32 Geräten via PROFIBUS
den. Die maximale Kommunikationsgeschwindigkeit
® -DP
beträgt 1,5 MBauds auf 200 m.
Diese Strecke kann vergrößert werden, wenn die
Geschwindigkeit verringert wird (Normen: EN 50170).
N° 1
1500 M
N° 1
Hinweis :
An den beiden Enden der Verbindung muss ein aktiver
Abschlusswiderstand vorhanden sein; er befindet sich
am Modul RS485. Der Abschlusswiderstand wird ges-
chaltet, indem die beiden Schalter auf ON gestellt
werden.
1. mit einer herausnehmbaren
®
-DP-Protokoll zu verbin-
1500 M
N° 2
1500 M
0+- -+0
Verstärker
RS485
SOCOMEC - Réf. : 876 786 A D
N° n
N° n
