Serviceinformation
iV14R / iV14R-Corner / iV14R-Sylt
iV14V / iV14V-Top / iV14V-Ohio
iV-Twin
Wandeinbaudose
1 2
6

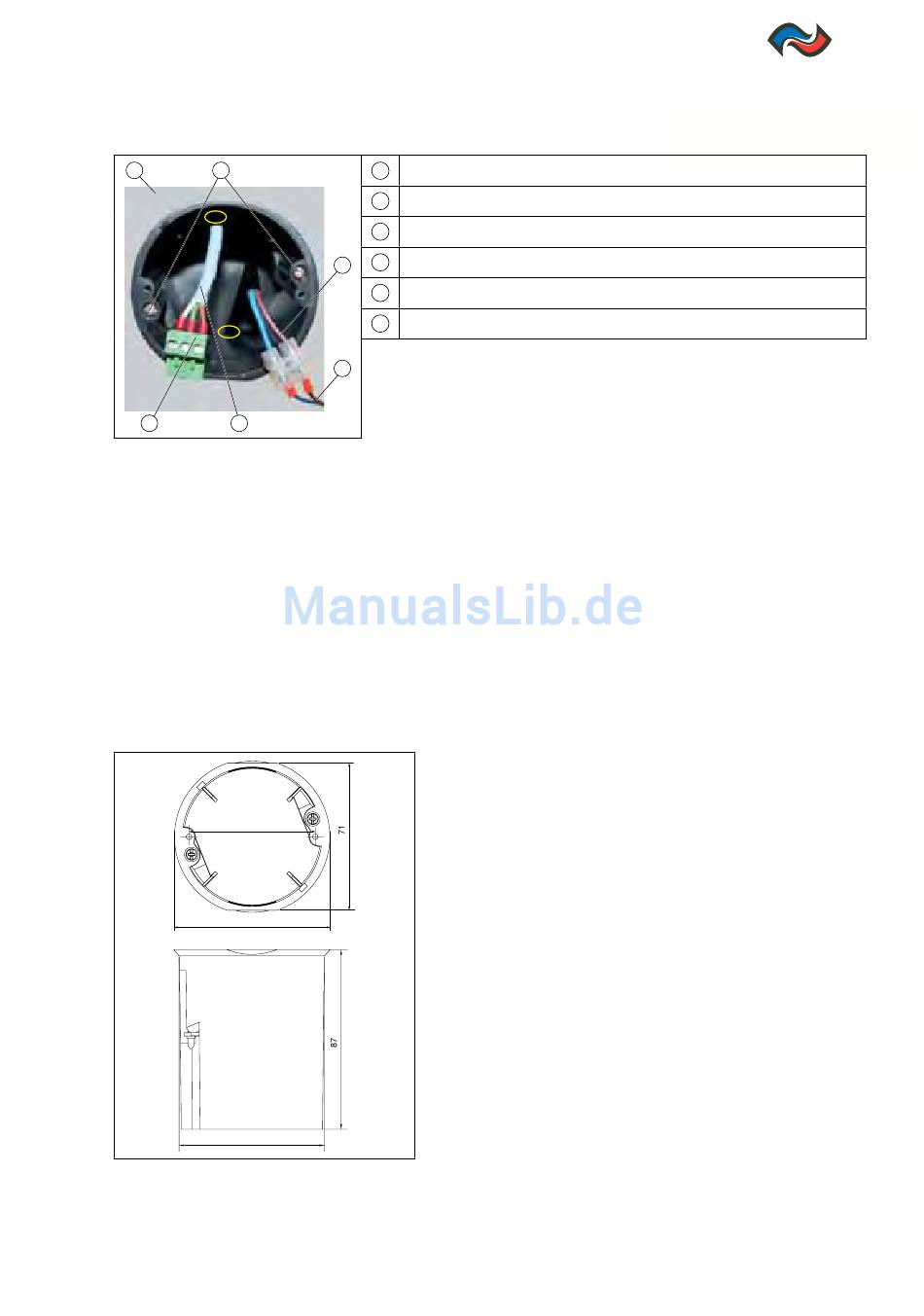

Abbildung 4: Montage Wandeinbaudose
1. Bringen Sie an der Wandeinbaudose zwei Bohrungen an, die sich gegenüber liegen. Die Bohrung für die An-
schlussleitungen zum Ventilator (5) befindet sich im oberen Teil in der Wandeinbaudose und die Bohrung für den
Netzanschluss im unteren Teil. Die Position der Bohrungen ist in der Abbildung gelb markiert.
2. Führen Sie die Netzleitung (3) durch die Bohrung im unteren Teil und die Anschlussleitungen zum Ventilator (5)
durch die Bohrung im oberen Teil der Wandeinbaudose.
3. Setzen Sie die Wandeinbaudose in die vorbereitete Wandöffnung ein und befestigen Sie sie mit den beiden Be-
festigungsschrauben (2).
4. Befestigen Sie die 3-adrige Rundleitung oder die 6-adrige Flachleitung am Stecker (6).
Achten Sie auf die Farbreihenfolge (Abschnitt: Elektrischer Anschluss → Anschlussbeispiel).
Befestigen Sie je zwei Adern in einer Aderendhülse, wenn Sie die Flachleitung verwenden.
5. Verbinden Sie die 2-polige Netzleitung (3) über eine Lüsterklemme mit der 2-poligen Netzanschluss des Transfor-
mators.
Maßzeichnung Wandeinbaudose
Abbildung 5: Maßzeichnung Wandeinbaudose
Serviceinformation Regler ZR8 - Montage/Anschluss/Bedienung
SIB:007, 06/2013
Mauerwerk / Trockenwand
1
Befestigungsschraube (2x)
2
Netzanschluss (AC 230 V, 50 Hz), 2-polig
3
Anschluss Transformator (AC 18 V / 0,389 A), 2-polig
4
3
Anschlussleitungen Ventilator
5
Stecker
6
4
5
61
Ø 75
Ø 70
SIB:007
07/2013
- 4 -
