Grundlegende Funktionsweise.

Die Schritte zur Bearbeitung dieses Zyklus sind folgende:
1 Wenn der Arbeitsgang zum Schruppen für ein anderes Werkzeug programmiert worden
ist, führt die CNC den Werkzeugwechsel aus, indem sie den Werkzeugwechselpunkt
anfährt, so wie es für die Maschine notwendig ist.
2 Die Spindel startet mit der gewählten Drehzahl und mit der angezeigten Drehrichtung.
3 Das Werkzeug nähert sich im Schnellvorlauf der theoretischen Ecke, wobei auf den
Achsen X und Z der gewählte Sicherheitsabstand (Dx, Dz) eingehalten wird.
4 Schruppvorgänge (wenn diese programmiert wurden).
Der Zyklus führt nacheinander folgende Langdreh- oder Plandrehdurchläufe durch
(gemäß der ausgewählten Option), bis zum Erreichen des Endprofils zusätzlich der
Bearbeitungsaufmaße durch. Diesen Arbeitsgang führt man unter den festgelegten
Bedingungen für die Grobbearbeitung durch.

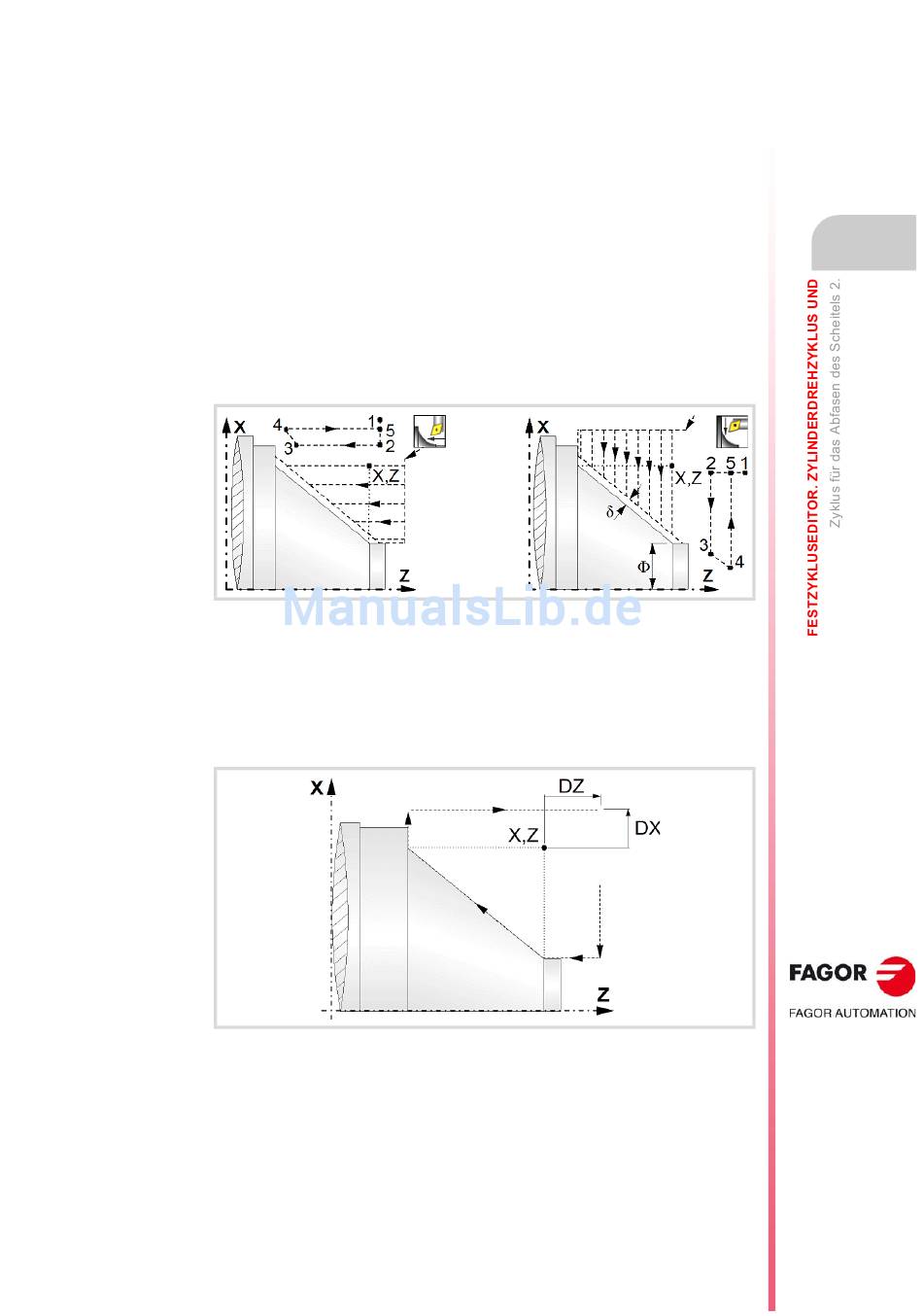

Jeder Durchgang beim Schruppen wird, wie in der Abbildung ersichtlich, ausgeführt; es
beginnt beim Punkt "1" und nach dem Durchlauf an den Punkten "2", "3" und "4" endet
die Bearbeitung am Punkt "5".
5 Schlichtungsvorgänge (wenn diese programmiert wurden).
Wenn der Arbeitsgang zur Fertigstellung für ein anderes Werkzeug programmiert
w o r d e n i s t , f ü h r t d i e C N C d e n We r k z e u g w e c h s e l a u s , i n d e m s i e d e n
Werkzeugwechselpunkt anfährt, so wie es für die Maschine notwendig ist.
Der Zyklus führt einen einzigen Durchlauf durch, um die Bearbeitungsaufmaße zu
eliminieren. Diesen Arbeitsgang führt man unter den festgelegten Bedingungen für den
Schlichtvorgang durch.
6 Wurde der Vorgang oder der Zyklus beendet, kehrt das Werkzeug auf den
Sicherheitspunkt (theoretische Ecke plus Sicherheitsabstand).
7 Die CNC stoppt Spindel nicht und behält die Auswahl der Bearbeitungsbedingungen bei,
die für die Fertigstellung festgelegt wurden; Werkzeug (T), Achsvorschub (F) und
Spindeldrehzahl (S)
