NEXUS 310 ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN
D
F

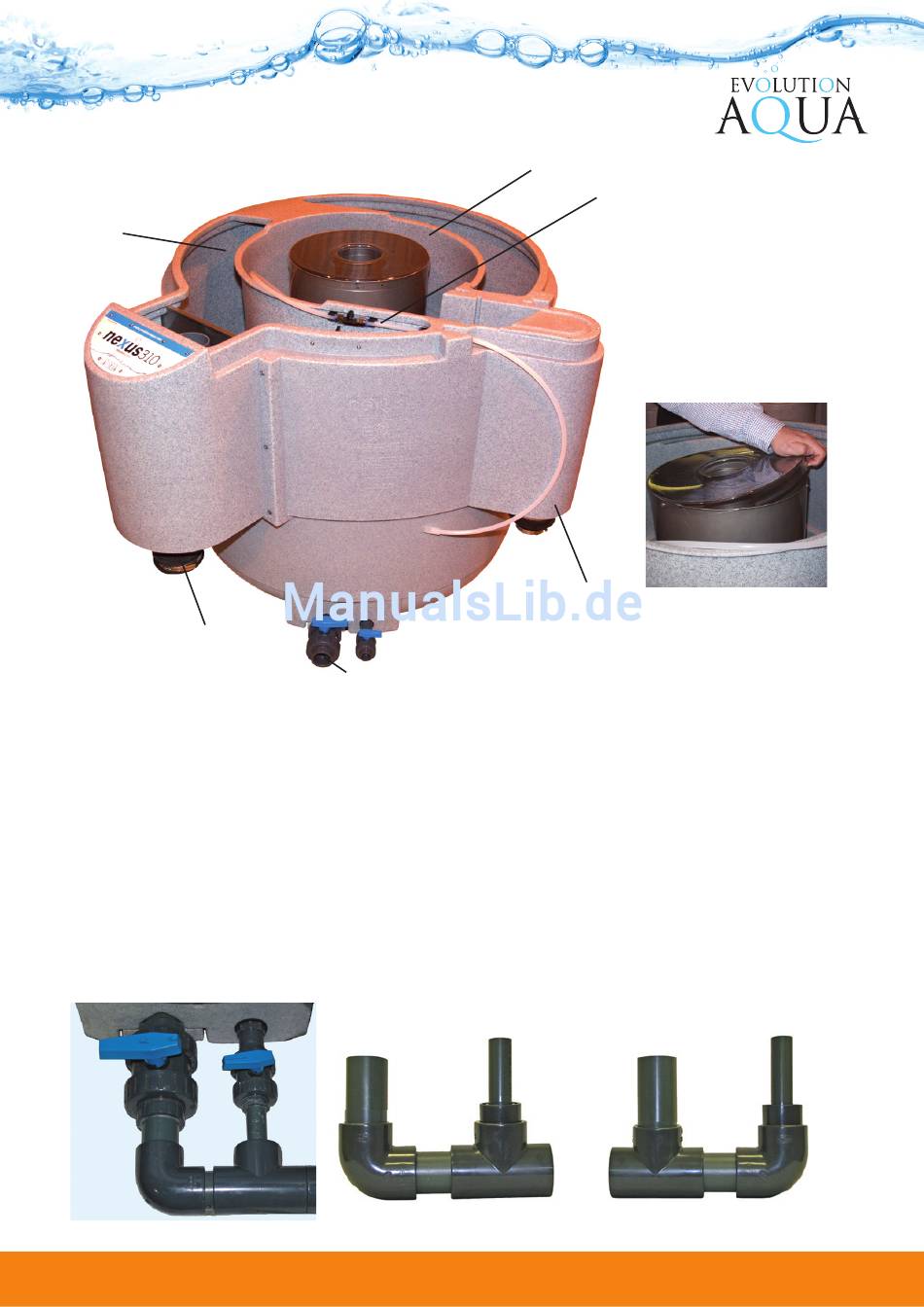

VERBINDUNG DER SCHMUTZWASSERVERROHRUNG
Bei der Reinigung und vor der Entleerung werden die Abfallstoffe aus dem Nexus über die
Ablaufventile ausgeschwemmt. Das 11/2" Ventil ist für die Innenkammer (B) bestimmt und
wird für die Reinigung der Eazyeinheit verwendet. Das ¾" Ventil wird für die Entleerung der
Außenkammer (D) verwendet (nur bei Bedarf).
Beide Ventile können über eine Schmutzwasserverrohrung (Optional) gemäß Abbildungen
6.1-3 angeschlossen oder einzeln entleert werden. Ist der Nexus unterhalb des
Wasserspiegels installiert, so können die Abfallstoffe entweder in eine Wanne entleert und
über eine tauchfähige Pumpe abgepumpt werden, oder es wird eine Pumpe an der
Abwasserleitung angeschlossen, damit die Abfallstoffe direkt abgepumpt werden können.
Abb. 6.1 Installiert
Evolution House Kellet Close Wigan WN5 0LP England +44(0)1942 216554
G
Abb. 5
Abb. 6.2 Ausgang nach Links
Evolution Aqua Ltd
B
H
A
Wie der Deckel
der Eazyheinheit zu
entfernen ist. Der
Deckel sitzt sehr fest.
Enfernen Sie nicht die
Schrauben
Abb. 6.3 Ausgang nach Rechts
12
