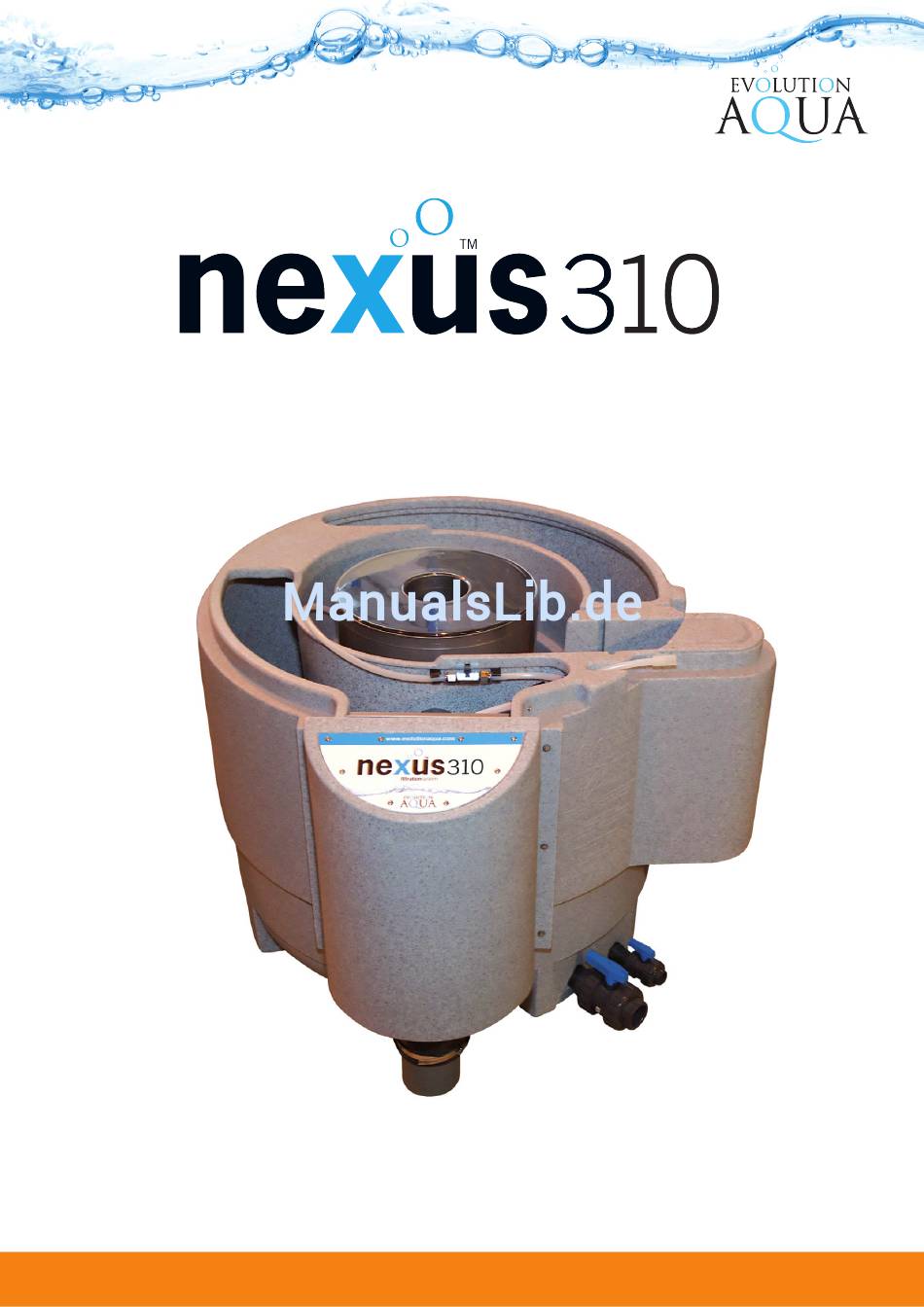

- Seite 1 Filtersystem Generelle Informationen zu Installation und Betrieb Evolution Aqua Ltd Evolution House Kellet Close Wigan WN5 0LP England +44(0)1942 216554...
- Seite 2 WICHTIG: BITTE LESEN BEVOR SIE MIT DER INSTALLATION FORTFAHREN Dieses Handbuch stellt alle für die Installation und Betrieb Ihres Nexus 310 benötigten Informationen zur Verfügung. Der erste Schritt ist festzustellen, für welche der beiden Installationsmethoden Sie sich entscheiden. Der von Ihnen gekaufte Nexus 310 wird mit allem für den Anschluss an Ihren Teich benötigtem Zubehör für die nachfolgenden...
- Seite 3 INHALTSVERZEICHNIS Seite Inhalt Wie der Nexus-Filter funktioniert Pumpenzufuhr – Installation und Betrieb des Nexus 310 Schwerkraftzufuhr - Installation und Betrieb des Nexus 310 Kaldnes-Wirbelbett Optimaler Einsatz Ihres Nexus-Filters Lieferumfang des Nexus 310 Wehrplatte Schlauchanschlussset (nur für Pumpenzufuhr) Der PVC- 2 x 50 l Kaldnes K1-Medium Bei der Lieferung befindet Überlaufadapter...
- Seite 4 Volumen der statischen K1- Medien (40 l für Nexus 310). Das Gefäß befindet sich innerhalb der Innenkammer (B) des Nexus. Wenn das Wasser in den Nexus fließt, läuft es in der Mittelkammerabwärts um die Eazyeinheit herum , so dass sich die größeren Feststoffe auf dem Boden der Kammer absetzen können bevor sie durch die unteren Aussparungen in die statische K1-Medien...
- Seite 5 Filtersystem Installations-/Bedienungsanleitung für gepumpte Systeme Evolution Aqua Ltd Evolution House Kellet Close Wigan WN5 0LP England +44(0)1942 216554...
-
Seite 6: Technische Daten
NEXUS 310 ANLEITUNG FÜR GEPUMPTE INSTALLATIONEN WICHTIGE VORBEREITUNG Ein Sockel aus ebenem, solidem material wird benötigt. Die Abmessungen sollten mindestens 1,2 m x 1,0 m betragen, um einen einfachen Zugang zu den Ventilen und für Wartungszwecke zu ermöglichen. Der Nexus-Filter benötigt eine gleichmäßige Abstützung. - Seite 7 Entfernung von einzelligen Algen. UV-Systeme werden grundsätzlich hinter der Pumpe installiert. NEXUS 310 PUMPENZUFUHR Ihr Nexus 310 wird für Pumpenzufuhr geliefert. Pumpenzufuhr Installationsschritte: Das Schlauchanschlussset (Abb. 1) an den Nexus-Einlauf (A) anbringen. Den Schlauch/Rohrleitung Ihrer Pumpe mit dem Schlauchende verbinden. Die Stufenschlauchtülle passend zu dem von Ihnen gewählten Schlauch kürzen.
- Seite 8 NEXUS 310 ANLEITUNG FÜR GEPUMPTE INSTALLATIONEN VERBINDUNG DES SCHMUTZABLAUF Bei der Reinigung und vor der Entleerung werden die Abfallstoffe aus dem Nexus über die Ablaufventile abgelassen. Das 50mm Ventil ist für die Innenkammer bestimmt und wird für die Reinigung der Eazyeinheit verwendet. Das 25mm Ventil wird für die Entleerung der Außenkammer verwendet (nur bei Bedarf).
- Seite 9 NEXUS 310 ANLEITUNG FÜR GEPUMPTE INSTALLATIONEN Abb. 3.1 Normalbetrieb Abb. 3.2 Reinigung Notwendig PUMPENZUFUHR – REINIGUNG DES NEXUS 310 Die in der Eazyeinheit gesammelten Ablagerungen und Schwebstoffe werden mit Hilfe der Luftzufuhr (Siehe Reinigungsvorgang ) von den K1 Medien gelöst. Mit der Zeit werden Sie ermitteln, wie oft eine Reinigung zur Optimierung des Filterbetriebs durchzuführen ist.
-
Seite 10: Filtersystem Installations-/Bedienungsanleitung Für Schwerkraft Systeme
Filtersystem Installations-/Bedienungsanleitung für schwerkraft Systeme The difference is clear at www.evolutionaqua.com... - Seite 11 NEXUS 310 ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN SCHWERKRAFTZUFUHR NEXUS 310 Bei einem System mit Schwerkraftzufuhr befindet sich der Wasserpegel im Nexus auf gleicher Höhe wie der Wasserpegel im Teich. Es ist daher sehr wichtig, dass der Nexus so installiert wird, dass sich die Überlaufkante oben am Nexus auf einer Höhe mit dem geplanten Endwasserpegel des Teiches befindet.
- Seite 12 NEXUS 310 ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN SCHWERKRAFTZUFUHR – INSTALLATION DES NEXUS 310 Der Nexus 310 wird mit einem Standrohr in der Auslaufkammer geliefert. Dieses ist zu verwenden. Die LEDIGLICH FÜR DIE AUFSTELLUNG DES SYSTEMS MIT PUMPENZUFUHR Stellschrauben (Abb. 2.1) lösen, das 4”- 4” Eazy-Verbindungsstück (Abb. 2.2) abnehmen und die 3 Befestigungsschrauben (Abb.
- Seite 13 NEXUS 310 ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN Wie der Deckel der Eazyheinheit zu entfernen ist. Der Deckel sitzt sehr fest. Enfernen Sie nicht die Abb. 5 Schrauben VERBINDUNG DER SCHMUTZWASSERVERROHRUNG Bei der Reinigung und vor der Entleerung werden die Abfallstoffe aus dem Nexus über die Ablaufventile ausgeschwemmt.
- Seite 14 Sie müssen eventuell hin und wieder die Reinigung des Filters länger als sonst z.b. aufgrund von Urlaub aufschieben. Für solche Fälle ist ein Bypass in dem Nexus 310 integriert. Dieser Bypass verhindert die Entleerung der Außenkammer und damit ein Trockenlaufen Ihrer Pume.
- Seite 15 NEXUS 310 ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN gemäß Abbildung 7.1 auf 12 Uhr zurückgedreht. In der Regel empfehlen wir, den Filter nach maximal 3 Wochen zu reinigen. Längere Intervalle sollten vermieden werden. Abb. 7.1 Abb. 7.2 Abb. 7.3 KALDNES MOVING BED...
- Seite 16 HOLEN SIE DAS BESTE AUS IHREM NEXUS FILTER HOLEN SIE DAS BESTE AUS IHREM NEXUS FILTER Holen Sie das Beste aus Ihrem Nexus Filter mit Hilfe den neuen Pure Pond Bakterienbällen. Mit über 8 Milliarden Bakterien in nur einem Liter Pure Pond Bakterienbällen bringen Sie das Wasser zum glänzen, besonders wenn Sie diese monatlich dem Kaldnes Moving Bed hinzufügen.
