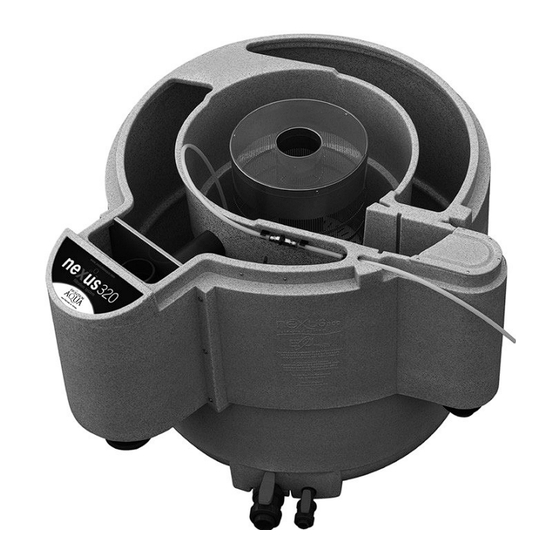

Evolution Aqua Nexus 320 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Evolution Aqua Anleitungen
  4. Wasserfiltersysteme
  5. Nexus 320
  6. Installationsanleitung

Evolution Aqua Nexus 320 Installationsanleitung

Vorschau ausblenden Andere Handbücher für Nexus 320:
Inhaltsverzeichnis

Werbung

Quicklinks

NEX320180814MAN
DEUTSCH
GENERELLE INFORMATIONEN ZU INSTALLATION UND BETRIEB
Ihr Nexus 320 MUSS auf einem festen, flachen Untergrund mit einem
Mindestmaß von 1,2 Meter x 1,0 Meter installiert werden. Unterlassung kann der
Ihr Nexus 220 wird werkseitig mit vorinstallierten Komponenten für Gepumpte
Systeme geliefert. Ein Umbau für Schwerkraftsysteme ist durch den Umbau von
Zubehörteilen mit wenigen Handgriffen problemlos möglich
Evolution Aqua Ltd. – Evolution House – Kellet Close – Wigan – Lancashire – United Kingdom – WN5 0LP
t +44 (0) 1942 216554 – f +44 (0) 1942 216562 – e info@evolutionaqua.com – w www.evolutionaqua.com
1
WICHTIG: BITTE LESEN
Gewährleistungsanspruch unwirksam werden
.
.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Evolution Aqua Nexus 320

Inhaltszusammenfassung für Evolution Aqua Nexus 320

  • Seite 1 Zubehörteilen mit wenigen Handgriffen problemlos möglich Evolution Aqua Ltd. – Evolution House – Kellet Close – Wigan – Lancashire – United Kingdom – WN5 0LP t +44 (0) 1942 216554 – f +44 (0) 1942 216562 – e info@evolutionaqua.com – w www.evolutionaqua.com...

  • Seite 2: Inhaltsverzeichnis

    Wir gratulieren Ihnen zum Erwerb eines Evolution Aqua Nexus 320 Filter Systems. Die neuen Nexus 320 und Nexus 220 Filter Systeme liefern eine deutlich verbesserte Wasserklarheit für Koi- und Schwimmteiche. Aufbauend auf den Erfolg des preisgekrönten Nexus Sortiments weist die neueste Generation der Filter eine Neugestaltung der EAZYeinheit auf, welche mit Hilfe von K1 Micro eine erheblich verbesserte mechanische Filtration liefert.

  • Seite 3: Mitgeliefertes Zubehör

    MITGELIEFERTES ZUBEHÖR Ihr Nexus 320 wird komplett mit folgendem Zubehör geliefert: 1) Wehrplatte 2) Schlauchanschlusset 3) Überlaufadapter (nur für Pumpenzufuhr) (vormontiert) 4) Mechanische Eazy Filter Einheit 5) 2 x 50 Liter K1 Media Bei der Lieferung befindet sich das K1 Micro Zum Einfüllen in die Außenkammer des Nexus...

  • Seite 4: Leistungsverzeichnis

    205 Liter / 45 UK Gallonen / 54 US Gallonen Sie haben die Möglichkeit die biologische Leistung Ihres Nexus 320 durch Hinzufügen von weiteren 100 Liter zusätzlichem K1 Media in der Außenkammer zu erhöhen. Sie müssen jedoch sichergehen, dass Sie die zutreffende Größe der Luftpumpe besitzen, um dem K1 Media eine ausreichende Bewegung zu ermöglichen.

  • Seite 5: Maße Des Nexus 320

    MAßE DES NEXUS 320 (in mm)

  • Seite 6: Wie Der Nexus 320 Funktioniert

    WIE DER NEXUS 320 FUNKTIONIERT Der Nexus Filter ist einfach jedoch innovativ. Wasser wird über den Einlauf in die Innenkammer gefördert, die wie ein Vortex funktioniert, so dass sich größere Feststoffe absetzen können. Das Wasser fließt anschließend durch die Eazyeinheit, wo im Rahmen der mechanischen Filtration die feineren Partikel entfernt werden.
  • Seite 7 Die Eazyeinheit ist ein Edelstahlgefäß und beinhaltet ein exakt abgestimmtes Volumen der statischen K1 Micro Filtermedien (20 Liter für Nexus 320). Das Gefäß befindet sich innerhalb der Innenkammer des Nexus. Wenn das Wasser in den Nexus fließt, läuft es in der Mittelkammer abwärts um die Eazyeinheit herum, so dass sich die...

  • Seite 8: Wie Der Nexus 320 Installiert Wird

    WIE DER NEXUS INSTALLIERT WIRD GEPUMPTE SYSTEME Damit ist gemeint, dass Sie Ihre Pumpe nutzen um den Filter mit Wasser zu versorgen und das gefilterte Wasser durch Schwerkraft in Ihren Teich zurückkehrt, z.B. durch einen Wasserfall oder durch ein Rohr mit großem Durchmesser.

  • Seite 9: Anleitung Für Gepumpte Installationen

    ANLEITUNG FÜR GEPUMPTE INSTALLATIONEN INSTALLATIONS-/ BEDIENUNGSANLEITUNG FÜR GEPUMPTE SYSTEME UM EINEN NEXUS 320 ALS GEPUMPTES SYSTEM ZU INSTALLIEREN, BEZIEHEN SIE SICH BITTE AUF DIE NACHFOLGENDEN ANWEISUNGEN AUF DEN SEITEN 10 BIS 15.

  • Seite 10: Wichtige Anmerkung

    ANLEITUNG FÜR GEPUMPTE INSTALLATIONEN WICHTIGE ANMERKUNG: Es reicht nicht aus, den Nexus unterhalb der Standfüße nur mit Blöcken zu stützen, da dies zu Schäden führen kann. Eine fehlerhafte Installation kann dazu führen, dass der Garantieanspruch unwirksam wird. WICHTIGE VORBEREITUNG Eine Grundfläche aus ebenem, solidem Material wird benötigt. Die Abmessungen sollten mindestens 1,2 m x 1,0 m betragen, um einen einfachen Zugang zu den Ventilen und für Wartungszwecke zu ermöglichen.

  • Seite 11: Erforderliche Installationsausrüstung

    Evolution Aqua empfiehlt ein evoUV Klärgerät. INSTALLATION EINES NEXUS ALS GEPUMPTES SYSTEM Ihr Nexus 320 wird so geliefert, dass er bereit ist für die Installation als gepumptes System. Installationsschritte: Das Schlauchanschlussset (Abb.7.1) an die Flexible PVC-Verbindung am Nexus-Einlauf (A) anbringen.

  • Seite 12: Verbindung Des Schmutzablaufes

    ANLEITUNG FÜR GEPUMPTE INSTALLATIONEN VERBINDUNG DES SCHMUTZABLAUFES Die Schmutzablaufventile werden für das Ablassen der Schmutzstoffe bei der Reinigung oder für das Entleeren des Filters benötigt. Das 50 mm Ventil ist für die Innenkammer bestimmt und wird bei der Reinigung der Eazyeinheit verwendet. Das 25 mm Ventil wird für die Entleerung der Außenkammer verwendet (nur bei Bedarf).

  • Seite 13: Betrieb Ihres Nexus 320 - Pumpenzufuhr

    ANLEITUNG FÜR GEPUMPTE INSTALLATIONEN BETRIEB IHRES NEXUS 320 - PUMPENZUFUHR Ist Ihr Nexus wie beschrieben montiert und angeschlossen, so können Sie den Nexus füllen und mit der Filt- ration des Teichwassers beginnen. Um den Nexus zu füllen, müssen Sie zunächst das Einlassventil öffnen.
  • Seite 14 ANLEITUNG FÜR GEPUMPTE INSTALLATIONEN REINIGUNGSVORGANG - PUMPENZUFUHR Für Reinigungsanweisungen nutzen Sie bitte die mitgelieferte blaue Reinigungsanleitung oder die folgenden Anweisungen: Reinigungsrohr in die Mitte der Eazyeinheit einsetzen. Der Wasserpegel im Filter beginnt zu steigen. Sobald sich der Wasserpegel knapp unterhalb des Überlaufs befindet, schließen Sie das Einlaufventil (Zugschieber).

  • Seite 15: Entnehmen Der Eazy-Einheit

    ANLEITUNG FÜR GEPUMPTE INSTALLATIONEN WEITERE WARTUNGEN Hin und wieder kann es sein, dass der Wasserpegel in der Innenkammer überläuft und dies durch den normalen Reinigungsprozess nicht verhindert werden kann. Unter diesen Umständen kann es möglich sein, dass Sie mit Ihrem Nexus eine Rückspülung ausführen müssen. Die Rückspülung ist eine einfache Tätigkeit, die während des normalen Reinigungsprozesses erledigt werden kann.

  • Seite 16: Anleitung Für Schwerkraft Installationen

    ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN INSTALLATIONS-/ BEDIENUNGSANLEITUNG FÜR SCHWERKRAFT SYSTEME Ihr Nexus 220 wird werkseitig mit vorinstallierten Komponenten für Gepumpte Systeme geliefert. Ein Umbau für Schwerkraftsysteme ist durch den Umbau von Zubehörteilen mit wenigen Handgriffen problemlos möglich...
  • Seite 17 ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN WICHTIGE ANMERKUNG: Es reicht nicht aus, den Nexus unterhalb der Standfüße nur mit Blöcken zu stützen, da dies zu Schäden führen kann. Eine fehlerhafte Installation kann dazu führen, dass der Garantieanspruch unwirksam wird. WICHTIGE VORBEREITUNG Eine Grundfläche aus ebenem, solidem Material wird benötigt. Die Abmessungen sollten mindestens 1,2 m x 1,0 m betragen, um einen einfachen Zugang zu den Ventilen und für Wartungszwecke zu ermöglichen.
  • Seite 18 ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN NEXUS 320 SCHWERKRAFT INSTALLATION Bei einem System mit Schwerkraftzufuhr sollte das Wasser über einen entsprechend angebrachten Bodenablauf, durch ein möglichst kurzes und winkelfreies Rohr mit einem Durchmesser von mindestens 110 mm geführt werden (Verwenden Sie für den optimalen Durchfluss, wenn notwendig Bögen statt Winkel). Am Ende der Bodenablaufleitung wird vor dem Eingang zum Nexus ein Kugelhahn/Zugschieber benötigt, sodass...

  • Seite 19: Konfigurieren Sie Ihren Nexus 320 Für Eine Schwerkraft Installation

    KONFIGURIEREN SIE IHREN NEXUS 320 FÜR EINE SCHWERKRAFT INSTALLATION Der Nexus 320 wird mit einem Standrohr in der Auslaufkammer geliefert. Dieses ist LEDIGLICH FÜR DIE AUFSTELLUNG DES SYSTEMS MIT PUMPENZUFUHR zu verwenden. Bitte die Stellschrauben der Flexiblen PVC-Verbindung am Filterauslauf (Abb.13.1) lösen, das 4”-4” Verbindungsstück (Abb.13.2) abnehmen und die 3 Befestigungsschrauben herausdrehen, um das Standrohr vom Nexusauslauf zu entfernen.

  • Seite 20: Aufstellung Ihres Nexus

    ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN AUFSTELLUNG IHRES NEXUS Verbinden Sie die Rohrleitung Ihres Teiches mit dem Eazy-Verbindungsstück an der Nexus-Eingangsseite (A) Die Teichpumpe mit geeigneter Verrohrung und Kugelhähnen bzw. Zuschiebern am 4”- 2” Eazy- Verbindungsstück (B) anschließen, damit der Nexus während des Reinigungsvorgangs abgetrennt werden kann.

  • Seite 21: Verbindung Der Schmutzwasserverrohrung

    ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN VERBINDUNG DER SCHMUTZWASSERVERROHRUNG Bei der Reinigung und vor der Entleerung werden die Abfallstoffe aus dem Nexus über die Ablaufventile ausgeschwemmt. Das 1 ½” Ventil ist für die Innenkammer (D) bestimmt und wird für die Reinigung der Eazyeinheit verwendet.

  • Seite 22: Schwerkraftzufuhr-Betrieb Ihres Nexus 320

    ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN SCHWERKRAFTZUFUHR-BETRIEB IHRES NEXUS 320 Ist Ihr Nexus wie beschrieben installiert und fest angeschlossen, so können Sie den Nexus füllen und mit der Filtration des Teichwassers beginnen. Um den Nexus zu füllen, müssen Sie zunächst sämtliche Kugelhähne/Zugschieber vor und nach dem Nexus öffnen.
  • Seite 23 ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN REINIGUNGSVORGANG Für Reinigungsanweisungen nutzen Sie die mitgelieferte rote Reinigungsanleitung oder die folgenden Anweisungen: Schalten Sie die Umwälzpumpe ab und warten Sie etwa 1 Minute. Die mit dem Nexus mitgelieferte Wehrplatte einführen. Das Reinigungsrohr in der Mitte der Eazyeinheit einführen. Öffnen Sie das Luftventil zur Innenkammer.
  • Seite 24 ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN WEITERE WARTUNGEN Ab und zu werden Sie bemerken, dass der Wasserpegel in der Innenkammer ansteigt und dies durch den normalen Reini- gungsprozess nicht verhindert werden kann. Unter diesen Umständen kann es möglich sein, dass Sie mit Ihrem Nexus eine Rückspülung (Back Flush) ausführen müssen.

  • Seite 25: Längerer Zeitraum Zwischen Den Reinigungsvorgängen

    ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN LÄNGERER ZEITRAUM ZWISCHEN DEN REINIGUNGSVORGÄNGEN Die regelmäßige Reinigung der Eazyeinheit ist zur Erhaltung optimaler Wasserwerte unerlässlich. Die Ansammlung von Detritus im Teichfilter ist ein Nährboden für Krankheitserreger und andere Schadstoffe, die Ihren Fischen schaden kön- nen. Sie müssen eventuell hin und wieder die Reinigung des Filters länger als sonst, zum Beispiel aufgrund von Urlaub aufschieben.

  • Seite 26: Holen Sie Das Beste Aus Ihrem Nexus Filter Heraus

     Sorgen Sie dauerhaft für einen Nitratwert von 50mg/l oder weniger.  Dechlorieren Sie immer Ihr Leitungswasser. Nutzen Sie einen Evolution Aqua Dechlorionator um schädliches Chlor,  beim Nachfüllen mit Leitungswasser, zu entfernen. Nutzen Sie ein evoUV Teichklärgerät für beste Ergebnisse bei der Vorbeugung von Schwebealgen.

  • Seite 27: Garantie

    DAS FORMULAR AUS & SENDEN SIE ES NOCH HEUTE AB, ODER GEHEN SIE AUF WWW.EVOLUTIONAQUA.COM UM DAS FORMULAR ONLINE AUSZUFÜLLEN. NE XUS WARRANTIES – EVOLUTION AQUA – KELLET CLOSE – WIGAN – LANCASHIRE – WN5 0LP – TEL: 01942 216554...
  • Seite 28 Zukunft bezüglich Produktupdates oder Angeboten, die für Sie interessant sein könnten, kontaktieren. Falls Sie diese Informationen nicht wünschen, kreuzen Sie bitte an. NEXUS WARRANTIES – EVOLUTION AQUA – KELLET CLOSE – WIGAN – LANCASHIRE – WN5 0LP – TEL: 01942 216554...

  • Seite 29: Ersatzteilliste

    ERSATZTEILLISTE NEXUS 320 Sie haben die Möglichkeit, einige Ersatzteile des Nexus 320 bei Ihrem Evolution Aqua Händler zu erwerben. Im folgenden Diagramm finden Sie relevante Ersatzteile sowie deren Produktcodes. 12mm Luftschlauch Produktcode: 1000-135 Eazy Deckel Produktcode: EAZYLID Luftventil Produktcode: 1000-085...

  • Seite 30: Fehlerbehebung

    FEHLERBEHEBUNG K1 Micro treibt, K1 Media nicht! Woran liegt das? Bei normalen Bedingungen wird K1 Media innerhalb von 48 Stunden halb-schwimmend. K1 Micro benötigt hingegen länger (nur in der Eazyeinheit) um Wasser aufzunehmen. Das kann bis zu einer Woche dauern. Das K1 Micro in der Eazyeinheit bewegt sich während des Reinigungszyklusses nicht gut.
  • Seite 31 FEHLERBEHEBUNG Mein Teich ist schon länger als 2 Monate in Betrieb und mein Wasser ist trüb: Es ist wichtig, dass die Eazyeinheit während der Reinigung mindestens 2-mal durchgeflutet wird. Das gewährleistet,  dass der ganze Schmutz der sich angesammelt hat ausgespült wird. Wenn das Gerät nur einmal durchgeflutet wird, kann es sein das Schmutz in den Teich zurückkehrt.
  • Seite 32 Evolution Aqua ist der preisgekrönte Hersteller für Teichfiltrierung, der Innovation, Forschung und Entwicklung an die Spitze seiner Geschäftsordnung stellt. Mit einer bewährten Erfolgsbilanz bei der Lieferung der neusten Technologien in den Aquaristik– und Fischzuchtmarkt sind wir die erste Wahl bei jedem – vom hobbymäßigen bis hin zum anspruchsvollen Fischhalter.
