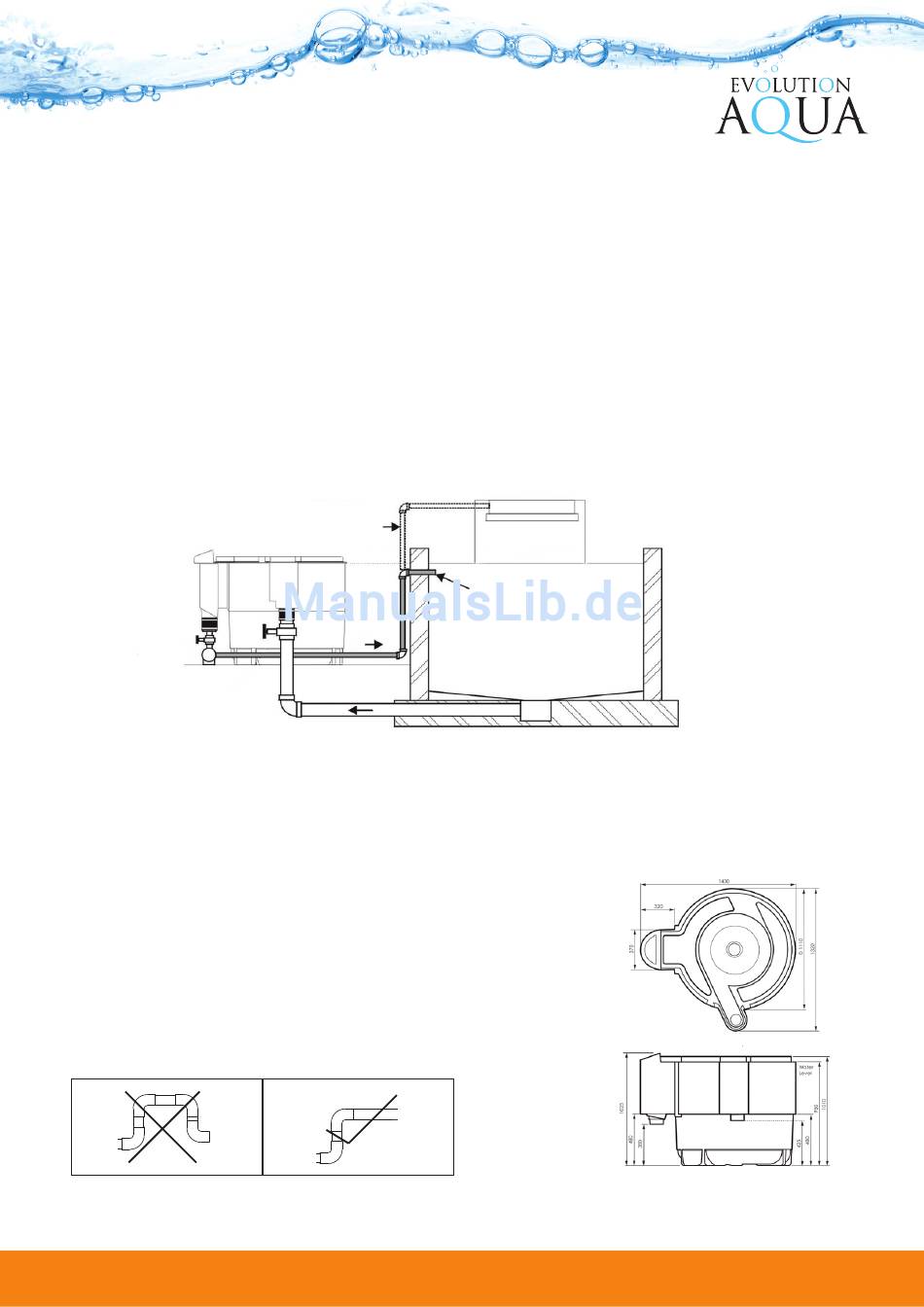

NEXUS 310 ANLEITUNG FÜR SCHWERKRAFT INSTALLATIONEN
SCHWERKRAFTZUFUHR NEXUS 310
Bei einem System mit Schwerkraftzufuhr befindet sich der Wasserpegel im Nexus auf
gleicher Höhe wie der Wasserpegel im Teich. Es ist daher sehr wichtig, dass der Nexus
so installiert wird, dass sich die Überlaufkante oben am Nexus auf einer Höhe mit dem
geplanten Endwasserpegel des Teiches befindet. Der Sockel für Ihren Nexus sollte sich 950
mm unterhalb des geplanten Endwasserpegels des Teiches befinden. Siehe hierzu die
nachfolgenden Abbildungen.
Bei einem System mit Schwerkraftzufuhr sollte das Wasser über einen entsprechend
angebrachten Bodenablauf durch ein möglichst kurzes und winkelfreies Rohr mit einem
Durchmesser von mindestens 110 mm geführt werden. (Verwenden Sie wenn notwendig
Bögen statt Winkel für den optimalen Durchfluss). Vor dem Eingang zum Nexus wird ein
Kugelhahn / Zugschieber am Ende der Bodenablaufleitung benötigt, so dass die Leitung
geschlossen und der Nexus abgetrennt werden kann.
Sind lange Bodenablaufleitungen vorhanden, wird der Einbau einer 'T' Ablassventilleitung
zur Entfernung etwaiger Feststoffe in der Bodenablaufleitung empfohlen. Diese Leitung sollte
(nach Möglichkeit) direkt zum Schmutzablauf oder in eine entsprechend große Wanne
führen.
Bei der Verlegung der Bodenablaufleitung ist es äußerst wichtig darauf zu achten, dass
Leitungsbereiche nicht ansteigen und dann wieder abfallen,
da dies zu der Entstehung von Lufteinschlüssen führen kann.
Lufteinschlüsse blockieren den Durchfluss. Die nachfolgende
Abbildung 1 zeigt wie man vorgehen sollte.
Bis zum Filtergehäuse sollte die Verrohrung auf einer Höhe sein.
Diese sollte dann idealerweise ab hier durch einen 90° Bogen /
Winkel zur Nexus-Einlauföffnung geführt werden.
Zum
Vom
To Nexus
Nexus
Teich zum
From Pond
Nexus
Abb. 1
Evolution House Kellet Close Wigan WN5 0LP England +44(0)1942 216554
Alternativrücklauf
in den Teich über
den Wasserfall
Wasserstand
Zum Nexus
To Nexus
Vom Teich
From Pond
Evolution Aqua Ltd
Rücklauf zum Teich
Teich
10
