3.3
3.4
Vollversionen
I - 12

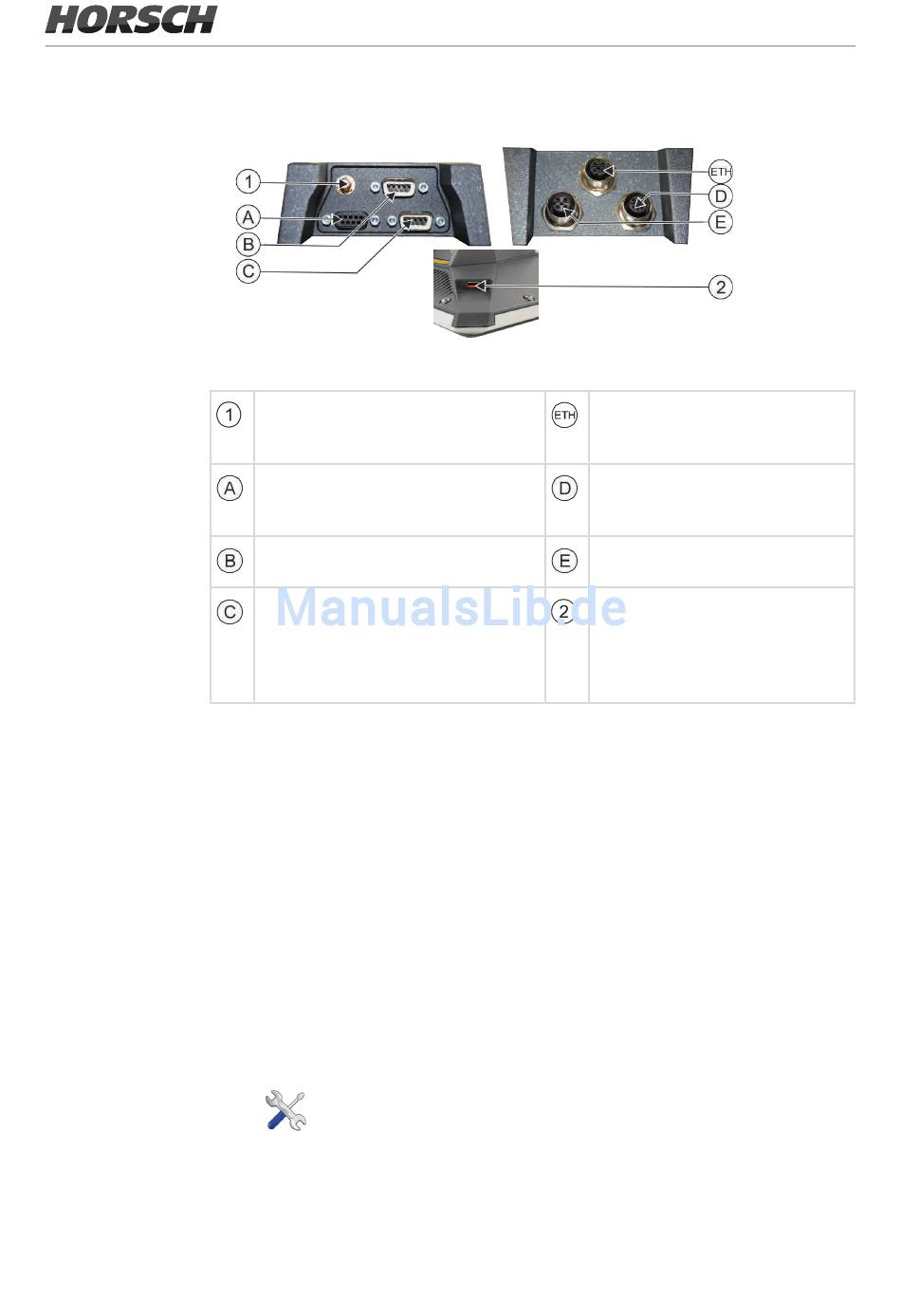

Anschlüsse des Terminals
Übersicht der Anschlüsse
GSM-Anschluss für:
- GSM-Antenne
Anschluss A
CAN-Bus-Anschluss für:
ISOBUS-Grundausrüstung [➙ 16]
-
Anschluss B
Siehe Kapitel: Pinbelegung
Anschluss C
Serieller Anschluss RS232 für:
- GPS-Empfänger [➙ 32]
- Neigungsmodul „GPS TILT-Module"
- Lightbar [➙ 44]
Applikationen auf dem Terminal
Das Terminal wird mit einer Reihe von vorinstallierten Applikationen (Apps) ausgeliefert. Die meisten
davon können Sie sofort benutzen. Selbst die nicht freigeschalteten Applikationen können Sie in der
Regel 50 Stunden testen. Wenn Ihnen die Applikation danach gefällt, können Sie eine Lizenz bei
Müller-Elektronik bestellen und die Applikation als Vollversion nutzen.
Auf dem Terminal sind folgende Applikationen als Vollversion installiert:
▪ ISOBUS-Schnittstelle (ISOBUS-UT)
Mit dem Terminal können Sie ISOBUS-Jobrechner bedienen, die mit der Norm ISO11783
konform sind. Die Benutzeroberflächen zur Bedienung eines Jobrechners werden auf dem
Bildschirm angezeigt, wenn der Jobrechner an die ISOBUS-Steckdose des Fahrzeugs
angeschlossen wird.
Die ISOBUS-Schnittstelle hat kein eigenes Symbol. Im Auswahlmenü wird immer das Symbol
des angeschlossenen Jobrechners angezeigt.
▪ - Applikation Service.
In der Applikation Service können Sie:
– Das Terminal konfigurieren.
– Andere Applikationen aktivieren und deaktivieren.
I Terminal TOUCH1200
Anschluss B [➙ 70]
Anschluss ETH
M12-Anschluss für:
- Ethernet
Anschluss D
Anschluss für:
- analoge Kamera [➙ 42]
Anschluss E wird nicht verwendet.
USB-Anschluss für:
- USB-Stick [➙ 29]
