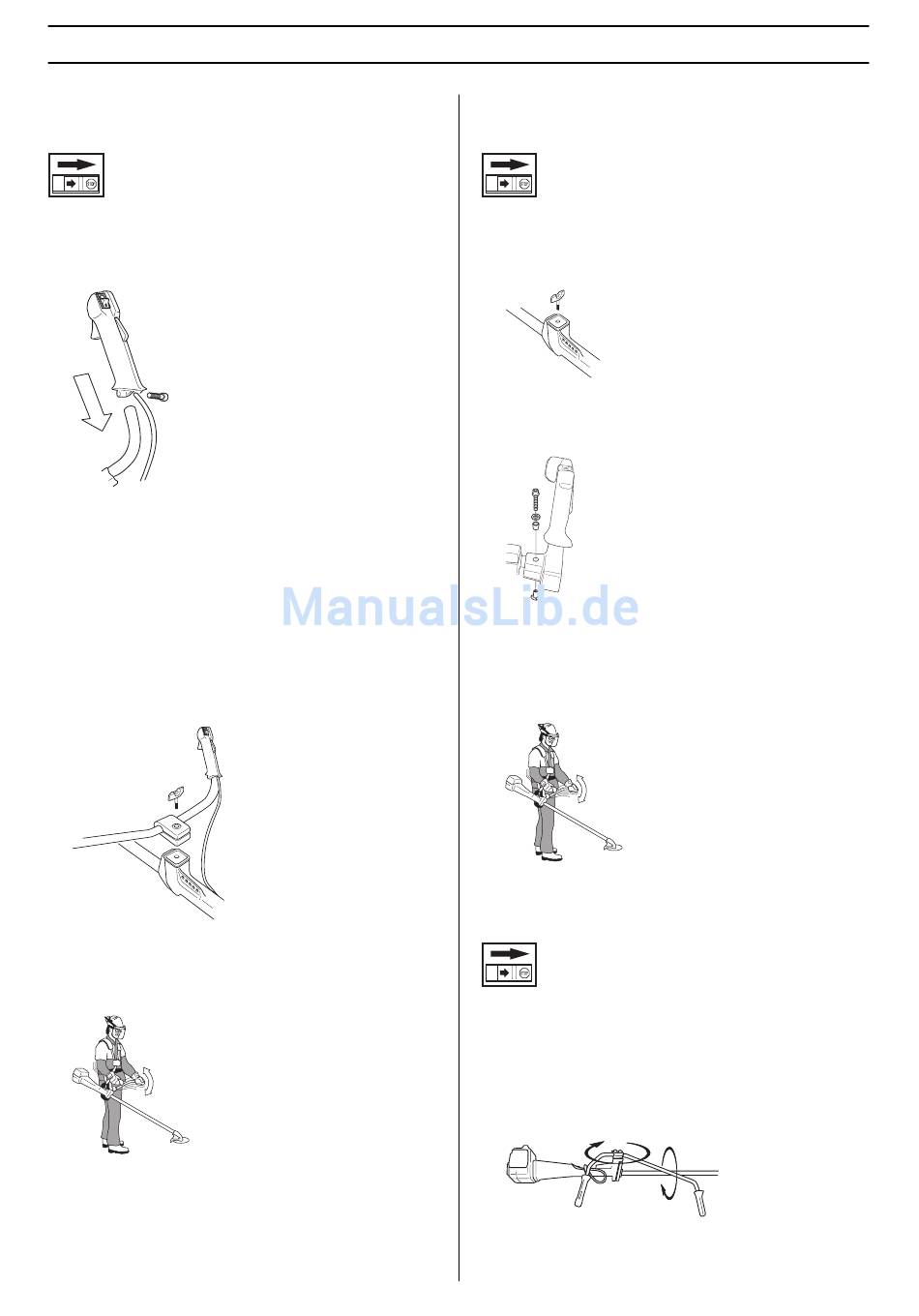

Montage von Lenkung und Gasgriff
(240R, 245R, 250R)
•
Die Schraube am hinteren Teil des Gashandgriffs
demontieren.
•
Den Gashandgriff auf den rechten Teil des Lenkers
aufschieben (siehe Abbildung).
•
Das Loch im Handgriff für die Befestigungsschraube über
das Loch im Lenker schieben.
•
Die Schraube wieder in das Loch am hinteren Teil des
Handgriffs montieren.
•
Die Schraube durch Handgriff und Lenker schrauben.
Anziehen.
•
Den Drehknopf von der Lenkerbefestigung lösen.
•
Den Lenker gemäß Abbildung platzieren. Die
Befestigungsteile montieren und den Drehknopf leicht
anziehen.
•
Den Tragegurt anlegen und das Gerät am Aufhänghaken
einhängen. Nun eine Feineinstellung vornehmen, so dass
sich eine bequeme Arbeitsstellung ergibt, wenn das Gerät
am Tragegurt hängt.
•
Den Drehknopf anziehen.
MONTAGE
Montage von Lenkung und Gasgriff
(245RX, 252RX)
•
Den Drehknopf von der Lenkerbefestigung lösen.
•
Den Lenker gemäß Abbildung platzieren. Die
Befestigungsteile montieren und den Drehknopf leicht
anziehen.
•
Den rechten Handgriff gemäß Abbildung mit Schraube,
Unterlegscheibe, Hülse und Mutter am Lenker montieren.
Anziehen.
•
Den Tragegurt anlegen und das Gerät am Aufhänghaken
einhängen. Nun eine Feineinstellung vornehmen, so dass
sich eine bequeme Arbeitsstellung ergibt, wenn das Gerät
am Tragegurt hängt.
Den Drehknopf anziehen.
Transportstellung, Lenker
(240R, 245R, 245RX, 250R, 252RX)
•
Der Lenker lässt sich zur Vereinfachung von Transport
und Aufbewahrung leicht parallel zum Führungsrohr
drehen.
•
Den Drehknopf lockern. Den Lenker im Uhrzeigersinn
drehen, so dass der Gashandgriff zum Motor hin liegt.
•
Dann den Lenker nach unten um das Führungsrohr
drehen. Den Drehknopf anziehen.
•
Den Transportschutz an der Schneidausrüstung
montieren.
– 21
