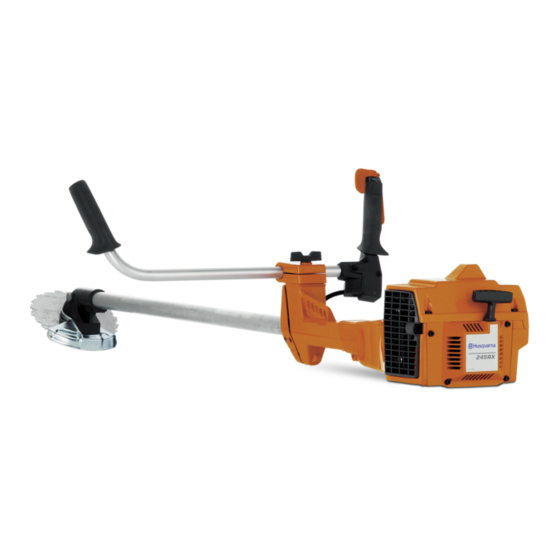

Husqvarna 245 R Bedienungsanweisung
Vorschau ausblenden Andere Handbücher für 245 R:
Inhaltsverzeichnis

Werbung

Bedienungsanweisung
240R 245R/RX 250R
252RX 265RX
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen
G G G G e e e e r r r r m m m m a a a a n n n n
Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Husqvarna 245 R

  • Seite 1 Bedienungsanweisung 240R 245R/RX 250R 252RX 265RX Lesen Sie die Bedienungsanweisung sorgfältig durch und machen G G G G e e e e r r r r m m m m a a a a n n n n Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
  • Seite 2: Symbolerklärung

    SYMBOLERKLÄRUNG Symbole Nur für nichtmetallische, flexible Schneidausrüstungen bestimmt, d. h. für Trimmerköpfe mit Trimmerfäden. WARNUNG! Freischneider, Motorsensen und Trimmer können gefährlich sein! Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche Umweltbelastende Geräuschemissionen Unfälle von Anwendern oder anderen gemäß der Richtlinie der Europäischen Personen verursacht werden.
  • Seite 3: Inhaltsverzeichnis

    Bedienungsanweisung lesen und verstehen. Montage von Lenkung und Gasgriff (245RX, 252RX) .. Transportstellung, Lenker (240R, 245R, 245RX, 250R, Die Husqvarna AB arbeitet ständig an der Weiterentwicklung 252RX)................ihrer Produkte und behält sich daher das Recht auf Montage von Lenkung und Gasgriff (265RX) ....
  • Seite 4: Sicherheitsvorschriften

    SICHERHEITSVORSCHRIFTEN Persönliche Schutzausrüstung KLEIDUNG Kleidung aus reißfestem Material wählen und nicht zu weite WICHTIG! Bei jeder Anwendung von Freischneider, Kleidungsstücke tragen, die sich leicht im Unterholz Motorsense oder Trimmer ist die von den Behörden verfangen können. Stets kräftige lange Hosen tragen. Keinen zugelassene persönliche Schutzausrüstung zu benutzen.
  • Seite 5: Schutz Für Die Schneidausrüstung

    SICHERHEITSVORSCHRIFTEN Schutz für die Schneidausrüstung Schnellverschluss Dieser Schutz soll verhindern, dass lose Gegenstände zum Vorn befindet sich ein leicht erreichbarer Schnellverschluss Anwender hochgeschleudert werden. Der Schutz verhindert als Sicherheitsausstattung, falls der Motor in Brand gerät auch, dass der Anwender mit der Schneidausrüstung in oder eine andere Situation entsteht, in der man sich von Berührung kommt.
  • Seite 6: Kontrolle, Wartung Und Service Der Sicherheitsausrüstung Des Gerätes

    SICHERHEITSVORSCHRIFTEN Kontrolle, Wartung und Service der WARNUNG! Denken Sie daran: Sicherheitsausrüstung des Gerätes Die Motorabgase enthalten Kohlenmonoxid, WICHTIG! das eine Kohlenmonoxidvergiftung verursachen kann. Das Gerät deshalb Service und Reparatur des Gerätes erfordern eine niemals im Innenbereich oder an anderen Spezialausbildung. Dies gilt besonders für die Orten mit mangelhafter Luftzirkulation Sicherheitsausrüstung des Gerätes.
  • Seite 7 SICHERHEITSVORSCHRIFTEN Schutz für die Schneidausrüstung zurückgestellt. Dies geschieht mit Hilfe von zwei voneinander unabhängigen Rückzugfedersystemen. In dieser Stellung wird der Gashebel im Leerlauf automatisch gesichert. • Kontrollieren, ob der Schutz unbeschädigt und frei von Rissbildungen ist. • Den Schutz auswechseln, wenn er Schlägen ausgesetzt war oder Risse aufweist.
  • Seite 8 SICHERHEITSVORSCHRIFTEN Schnellverschluss Wenn der Schalldämpfer Ihres Geräts mit einem Funkenfängernetz ausgestattet ist, so ist dieses regelmäßig Kontrollieren, ob die Riemen des Tragegurtes richtig liegen. zu reinigen. Bei Verstopfung des Netzes läuft der Motor heiß, Wenn Tragegurt und Gerät angepasst sind, kontrollieren, ob was schwere Motorschäden zur Folge haben kann.
  • Seite 9: Schneidausrüstung

    SICHERHEITSVORSCHRIFTEN Schneidausrüstung Die Schränkung einstellen. Sie soll 1 mm betragen. WICHTIG! Dieser Abschnitt beschreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung: Verringert die Rückschlagneigung des Gerätes. Feilen von Grasmesser und Grasklinge Erreicht eine maximale Schneidleistung. Verlängert die Lebensdauer der Schneidausrüstung. Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische •...
  • Seite 10: Allgemeine Sicherheitsvorschriften

    SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitsvorschriften Boden drücken (Achtung! Nicht mit dem Fuß). Dann mit der rechten Hand den Starthandgriff fassen und am Startseil ziehen. WICHTIG! Das Gerät ist nur für das Grastrimmen, Grasfreischneiden und/oder Forstfreischneiden konstruiert. Das einzige Zubehör, für das die Motoreinheit als Antriebsquelle verwendet werden darf, sind die im Kapitel Technische Daten empfohlenen Schneidausrüstungen.
  • Seite 11: Allgemeine Arbeitsvorschriften

    SICHERHEITSVORSCHRIFTEN • Vor der Langzeitaufbewahrung sicherstellen, dass die 4 Beim Sägen von Bäumen, die unter Spannung stehen, Maschine gründlich gesäubert und komplett gewartet äußerst vorsichtig sein. Ein unter Spannung stehender wurde. Baum kann sowohl vor als auch nach dem Durchsägen in seine normale Stellung zurückschnellen.
  • Seite 12: Grundlegende Arbeitstechnik

    SICHERHEITSVORSCHRIFTEN Grundlegende Arbeitstechnik Arbeitsmethoden • Nach jedem Arbeitsmoment den Motor im Leerlauf laufen lassen. Längerer Betrieb bei hoher Drehzahl ohne Belastung kann schwere Motorschäden verursachen. • Bevor mit dem Freischneiden begonnen wird, ist der Freischneidebereich zu kontrollieren, z. B. wie das Bezeichnungen Gelände beschaffen ist, ob der Boden ein Gefälle hat, ob er steinig, uneben ist usw.
  • Seite 13: Forstfreischneiden Mit Sägeklinge

    SICHERHEITSVORSCHRIFTEN Forstfreischneiden mit Sägeklinge anzupassen. Dünnere Stämme erfordern einen stärkeren Druck, während dickere Stämme einen leichteren Druck erfordern. • Beim Ansetzen an dicke Stämme erhöht sich die Rückschlaggefahr. Vermeiden Sie deshalb, im Schneidbereich zwischen 12 und 3 Uhr zu sägen. •...
  • Seite 14: Grasfreischneiden Mit Grasklinge

    SICHERHEITSVORSCHRIFTEN Grasfreischneiden mit Grasklinge WARNUNG! Warnung vor hochgeschleuderten Gegenständen. Immer einen Augenschutz tragen. Niemals über den Schutz der Schneidausrüstung beugen. Hochgeschleuderte Steine, Unrat usw. • Grasklingen und Grasmesser dürfen nicht für verholzte könnten die Augen treffen und Blindheit Stämme verwendet werden. oder schwere Verletzungen verursachen.
  • Seite 15 SICHERHEITSVORSCHRIFTEN • Beim Trimmen und Sauberschaben nicht mit Vollgas arbeiten, damit der Faden länger hält und der Trimmerkopf nicht so starkem Verschleiß ausgesetzt ist. Mähen • Ein Trimmer ist das optimale Gerät zum Mähen an Stellen, die mit einem gewöhnlichen Rasenmäher schwer zugänglich sind.
  • Seite 16: Was Ist Was

    WAS IST WAS? Was ist was am Freischneider? (240R, 245R) 1 Klinge 16 Sicherungsschraube (Stützkappe) 2 Einfüllöffnung für Schmiermittel 17 Stützflansch 3 Winkelgetriebe 18 Stützkappe 4 Schutz für die Schneidausrüstung 19 Mitnehmer 5 Führungsrohr 20 Trimmerkopf 6 Lenker 21 Schlüssel für die Klingenmutter 7 Gashebel 22 Bedienungsanweisung 8 Stoppschalter...
  • Seite 17: Was Ist Was Am Freischneider? (245Rx)

    WAS IST WAS? Was ist was am Freischneider? (245RX) 1 Klinge 15 Handgriffeinstellung 2 Einfüllöffnung für Schmiermittel 16 Gegenmutter 3 Winkelgetriebe 17 Stützflansch 4 Schutz für die Schneidausrüstung 18 Mitnehmer 5 Führungsrohr 19 Schlüssel für die Klingenmutter 6 Lenker 20 Bedienungsanweisung 7 Gashebel 21 Transportschutz 8 Stoppschalter...
  • Seite 18: Was Ist Was Am Freischneider? (250R)

    WAS IST WAS? Was ist was am Freischneider? (250R) 1 Klinge 16 Handgriffeinstellung 2 Einfüllöffnung für Schmiermittel 17 Sicherungsschraube (Stützkappe) 3 Winkelgetriebe 18 Stützflansch 4 Schutz für die Schneidausrüstung 19 Stützkappe 5 Führungsrohr 20 Mitnehmer 6 Lenker 21 Schlüssel für die Klingenmutter 7 Gashebel 22 Bedienungsanweisung 8 Stoppschalter...
  • Seite 19: Was Ist Was Am Freischneider? (252Rx)

    WAS IST WAS? Was ist was am Freischneider? (252RX) 1 Klinge 15 Kraftstofftank 2 Einfüllöffnung für Schmiermittel 16 Handgriffeinstellung 3 Winkelgetriebe 17 Gegenmutter 4 Schutz für die Schneidausrüstung 18 Stützflansch 5 Führungsrohr 19 Mitnehmer 6 Lenker 20 Schlüssel für die Klingenmutter 7 Gashebel 21 Bedienungsanweisung 8 Stoppschalter...
  • Seite 20: Was Ist Was Am Freischneider? (265Rx)

    WAS IST WAS? Was ist was am Freischneider? (265RX) 1 Klinge 15 Luftfilter 2 Einfüllöffnung für Schmiermittel 16 Handgriffeinstellung 3 Winkelgetriebe 17 Gegenmutter 4 Schutz für die Schneidausrüstung 18 Stützflansch 5 Führungsrohr 19 Mitnehmer 6 Lenker 20 Schlüssel für die Klingenmutter 7 Gashebel 21 Bedienungsanweisung 8 Stoppschalter...
  • Seite 21: Montage

    MONTAGE Montage von Lenkung und Gasgriff Montage von Lenkung und Gasgriff (240R, 245R, 250R) (245RX, 252RX) • Die Schraube am hinteren Teil des Gashandgriffs • Den Drehknopf von der Lenkerbefestigung lösen. demontieren. • Den Lenker gemäß Abbildung platzieren. Die • Den Gashandgriff auf den rechten Teil des Lenkers Befestigungsteile montieren und den Drehknopf leicht aufschieben (siehe Abbildung).
  • Seite 22: Montage Von Lenkung Und Gasgriff (265Rx)

    MONTAGE Montage von Lenkung und Gasgriff WARNUNG! Unter keinen Umständen darf eine Schneidausrüstung ohne einen (265RX) zugelassenen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, können dadurch schwere • Den linken Lenker in den Lenkerhalter montieren. Verletzungen verursacht werden.
  • Seite 23: Montage Von Klingenschutz Und Sägeklinge

    MONTAGE Beim Lösen und Anziehen der Sägeklingenmutter besteht die WARNUNG! Die Sicherungsschraube (N) im Gefahr, dass man sich an den Zähnen der Sägeklinge Mittelloch der Stützkappe anziehen. Mit verletzt. Daher darauf achten, dass die Hand bei dieser Arbeit einem Moment von 35 - 50 Nm (3,5 - 5,0 kpm) durch den Klingenschutz geschützt ist.
  • Seite 24: Montage Sonstiger Schutzausführungen Und Schneidausrüstungen

    MONTAGE Montage sonstiger Anpassung von Tragegurt und Schutzausführungen und Freischneider Schneidausrüstungen WARNUNG! Der Freischneider sollte bei der Arbeit immer am Tragegurt eingehakt werden. Andernfalls können Sie den Freischneider nicht sicher steuern und so Den für die Arbeit mit Trimmerkopf/Kunststoffmessern den sich selbst oder anderen Verletzungen Trimmerschutz/Kombischutz (A) montieren.
  • Seite 25: Triobalance-Gurt

    MONTAGE 2 Grasfreischneiden 5 Wenn der Aufhänghaken z. B. zum Grasfreischneiden abgesenkt werden soll, wird der Riemen des Beim Grasfreischneiden ist die Maschine am Tragegurt zu Aufhänghakens (A) an die untere Befestigung an der tragen, sodass sich die Schneidausrüstung parallel zum Rückenplatte versetzt.
  • Seite 26: Umgang Mit Kraftstoff

    Motor abstellen und vor dem Tanken einige • Das beste Resultat und die beste Funktion wird mit Minuten abkühlen lassen. HUSQVARNA Zweitaktöl erhalten, das speziell für unsere Zweitaktmotoren entwickelt wurde. Mischungsverhältnis Den Tankdeckel stets vorsichtig öffnen, so 1:50 (2%). dass sich ein evtl. vorhandener Überdruck langsam abbauen kann.
  • Seite 27: Starten Und Stoppen

    STARTEN UND STOPPEN Kontrolle vor dem Start Starten und stoppen • Die Klinge auf Risse am Zahnansatz und um das Mittelloch herum kontrollieren. Die häufigste Ursache für WARNUNG! Das komplette Rissbildungen am Zahnansatz stellen beim Feilen Kupplungsgehäuse und das Führungsrohr entstandene scharfe Ecken oder die Anwendung der müssen montiert sein, bevor das Gerät Klinge in stumpfem Zustand dar.
  • Seite 28 STARTEN UND STOPPEN Stoppen Zum Abstellen des Motors die Zündung ausschalten. WARNUNG! Wenn der Chokehebel beim Starten des Motors auf Choke oder Startgas eingestellt ist, fängt die Schneidausrüstung sofort an zu rotieren. Starten Den Gerätekörper mit der linken Hand gegen den Boden drücken (ACHTUNG! Nicht mit dem Fuß!).
  • Seite 29: Vergaser

    WARTUNG Vergaser ACHTUNG! Wenn die Schneidausrüstung sich im Leerlauf dreht, ist die T-Schraube gegen den Uhrzeigersinn zu drehen, Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur bis die Schneidausrüstung stehenbleibt. Reduzierung schädlicher Abgase konstruiert und hergestellt. 240R, 245R/RX, 250R, 252RX: Wenn der Motor 8-10 Tankfüllungen Kraftstoff verbraucht hat, ist er eingefahren.
  • Seite 30: Endeinstellung Der Leerlaufdrehzahl T

    WARTUNG Endeinstellung der Leerlaufdrehzahl T reduziert die Leistungsstärke = geringere Kapazität, schlechte Beschleunigung und/oder Motorschäden. Eine zu Wenn eine Anpassung erforderlich wird, die Leerlaufdrehzahl fette Einstellung der Düsen L und H führt zu mit der Leerlaufschraube T einstellen. Die Schraube T Beschleunigungsproblemen oder einer zu niedrigen zunächst im Uhrzeigersinn drehen, bis die Betriebsdrehzahl.
  • Seite 31: Kühlsystem

    Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, die Schäden an Zylinder und Kolben zur Folge haben kann. Ausschließlich HUSQVARNA Filteröl benutzen, Teile-Nr. 531 Luftfilter 00 92-48. Das Filteröl enthält Lösungsmittel, damit es sich leicht gleichmäßig im Filter verteilen lässt. Daher Hautkontakt vermeiden.
  • Seite 32: Zündkerze

    WARTUNG Zündkerze WARNUNG! Eine Klinge, die verbogen, schief, gerissen, gebrochen oder auf andere Art beschädigt ist, immer aussortieren. Niemals versuchen, eine schiefe Klinge zur weiteren Anwendung wieder zu richten. Der Zustand der Zündkerze wird durch folgende Faktoren Ausschließlich Originalklingen des verschlechtert: vorgeschriebenen Typs verwenden.
  • Seite 33: Wartungsschema

    WARTUNG Wartungsschema Wöchentliche Wartung Nachstehend folgen einige allgemeine Wartungsanweisungen. Sollten Sie weitere Informationen brauchen, wenden Sie sich bitte an Ihre Servicewerkstatt. Tägliche Wartung 1 Die Startvorrichtung und ihr Startseil kontrollieren. 2 Die Gebläseflügel am Schwungrad reinigen. 3 Die Vibrationsdämpfer auf Beschädigung überprüfen. 4 Die Zündkerze äußerlich reinigen.
  • Seite 34: Technische Daten

    TECHNISCHE DATEN Technische Daten Technische Daten 240R 245R 245RX Motor Hubraum, cm 40,2 44,3 44,3 Bohrung, mm 40,0 42,0 42,0 Hublänge, mm Leerlaufdrehzahl, U/min 2700 2700 2700 Empfohlene max. Drehzahl, unbelastet, U/min 12500 12500 12500 Drehzahl der Abtriebswelle, U/min 9190 9190 9190 Max.
  • Seite 35 TECHNISCHE DATEN Technische Daten 250R 252RX 265RX Motor Hubraum, cm 48,7 50,8 65,1 Bohrung, mm Hublänge, mm Leerlaufdrehzahl, U/min 2700 2700 2250 Empfohlene max. Drehzahl, unbelastet, U/min 12500 14000 11500 Drehzahl der Abtriebswelle, U/min 9190 10300 9120 Max. Motorleistung gem. ISO 8893 2,1/9000 2,4/9000 3,0/8400...
  • Seite 36 TECHNISCHE DATEN Schutz für die Schneidausrüstung, Zugelassenes Zubehör 240R, 245R/RX Teile-Nr. Zentrumloch in Klingen/Messern Ø 20 mm Gewinde Klingenachse M12 Multi 255-3 (Ø 255 3-Zähne) 502 26 34-01 Grasklinge/Grasmesser Multi 275-4 (Ø 275 4-Zähne) 502 26 34-01 Multi 300-3 (Ø 300 3-Zähne) 502 26 34-01 Sägeklinge Maxi XS 200-22 (Ø...
  • Seite 37: Eg-Konformitätserklärung

    EG-Konformitätserklärung (nur für Europa) Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklärt hiermit, dass die Freischneider Husqvarna 240R, 245R/RX, 250R, 252RX und 265RXvon den Seriennummern des Baujahrs 2002 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen: vom 22.
  • Seite 40 Trimmy SII 7,0 m 12 cm 5" ~ 3,5 m ~ 15 cm "Clic" 35-50 NM...
  • Seite 42 Auto 55 >1,1 Kw <1,1 Kw 2,7 mm - 9,0 m 3,0 mm - 7,5 m 3,3 mm - 6,0 m 15 cm 6" 15 cm 6" 15 cm 15 cm 6" 6" ´®z+H1u¶1V¨ ´®z+H1u¶1V¨...
  • Seite 43 Tri Cut <20mm >20mm 6 Nm X 10...
  • Seite 44 1140178-51 ´®z+H1u¶1V¨ ´®z+H1u¶1V¨ 2003-06-06...
