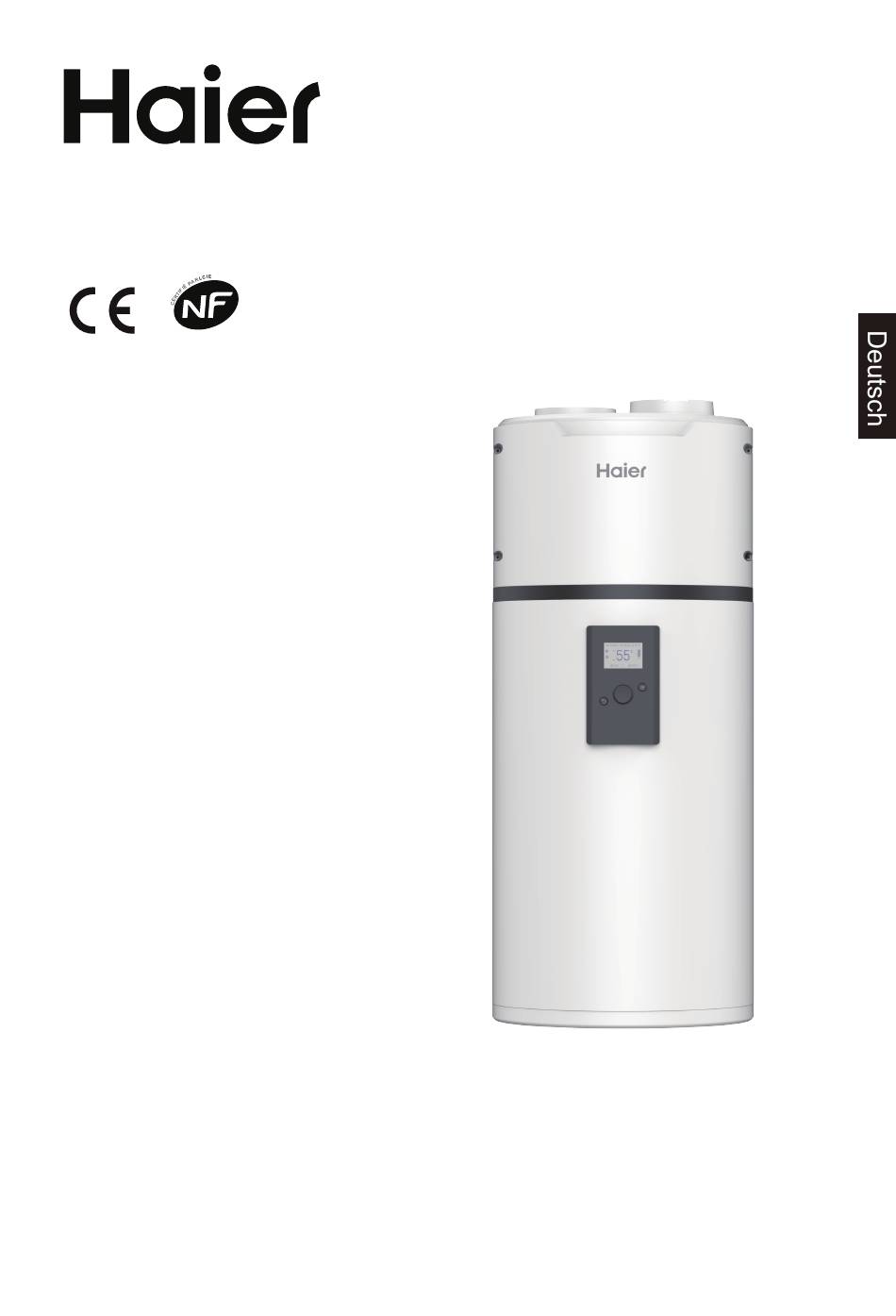

Haier HP80M8-9 Betriebs- Und Montageanleitung
Wärmepumpen-warmwasserbereitung
Quicklinks
Wärmepumpen-Warmwasserbereitung
Betriebs- und Montageanleitung
ELECTRICITE
Modell
HP80M8-9
HP110M8-9
HP150M8-9
Bitte lesen Sie diese Anleitung vor Verwendung der
Wärmepumpe sorgfältig durch.
Das in dieser Anleitung dargestellte Aussehen der
Wärmepumpe dient lediglich als Referenz.
Installieren und verwenden Sie dieses Produkt nicht im Freien.
Verwandte Anleitungen für Haier HP80M8-9
Inhaltszusammenfassung für Haier HP80M8-9
- Seite 1 Wärmepumpen-Warmwasserbereitung Betriebs- und Montageanleitung ELECTRICITE Modell HP80M8-9 HP110M8-9 HP150M8-9 Bitte lesen Sie diese Anleitung vor Verwendung der Wärmepumpe sorgfältig durch. Das in dieser Anleitung dargestellte Aussehen der Wärmepumpe dient lediglich als Referenz. Installieren und verwenden Sie dieses Produkt nicht im Freien.
- Seite 2 ........................40 Sehr geehrte Benutzer von Haier Vielen Dank, dass Sie sich für Produkte von Haier entschieden haben. Bitte lesen Sie dieses Handbuch sorgfältig durch und befolgen Sie die Bedienungs und Sicherheitshinweise, um eine optimale Installation und Nutzung des Produkts zugewährleisten.
- Seite 3 4. Dieses Produkt muss im Freien installiert werden. 5. Dieses Produkt darf nicht entsorgt oder verschrottet werden. Wenden Sie sich bei Bedarf an den Haier-Kundendienst, um die richtige Entsorgungsmethode zu erfahren. Wenn das Produkt entsorgt wird, muss das Kältemittel im System zurückgewonnen werden.
- Seite 4 Sicherheitshinweise (jederzeit zu befolgen) Interpretation von Zeichen und Symbolen Die Nichtbeachtung dieser Hinweise kann zu schwerwiegen den Fehlfunktionen des Gerätes und zu Gefahren für den Anwender führen Hinweise mit diesem Warnzeichen sind beim Betrieb unbedingt zu beachten.Sie beziehen sich auf die Produkt- und Körpersicherheit der Anwender. Informationen, die mit diesem Verbotszeichen versehen sind, beziehen sich auf erätbeschädigt werden oder der Benutzer kann sich in Gefahr bringen der persönlichen...
- Seite 5 Sicherheitshinweise (jederzeit zu befolgen) Die Wasser austritts temperatur eines Einrichtungen zur Trennung von der Warmwasserbereiters ist in der Regel Hauptversorgung mit einerallpoligen höher als die auf dem Display angezeigte Kontakttrennung,die eine vollständige Temperatur.Heißes Wasser darf Trennungunter Überspannung- skate-gorieIII-Bedingungen ermögli- Heißwasserventils auf den menschlichen chen,müssen gemäß...
- Seite 6 Sicherheitshinweise (jederzeit zu befolgen) Warmwasser bereiter müssen mit einmal im Monat. Das Ventil funktioniertgut, einereigenen Stromleitung und Fehler- wenn Wasser ausströmt, andernfalls auf stromschutzschaltern ausgestattet sein. Verstopfung prüfen und ggf. Der Aktionsstrom darf 30 mA nicht das Sicherheitsventil austauschen. überschreiten; verstopft g sollte in einer kontinuierlichen nach unten weisenden Neigung in eine frostfreie Umgebung...
- Seite 7 Sicherheitshinweise (jederzeit zu befolgen) 1. Lassen Sie die Installationsarbeiten von Ihrem Händler oder durchführen. Versuchen Sie nicht, das Produkt selbst zu installieren. Eine unsachgemäße Installation kann zu Wasseraustritt, Stromschlag, Feuer oder Explosion führen. 2. Bewahren Sie dieses Handbuch an einem Ort auf, an dem der Benutzer es leicht 3.
- Seite 8 Sicherheitshinweise (jederzeit zu befolgen) 1. Stellen Sie das Gerät nicht an einem Ort auf, an dem die Gefahr besteht, dass n der Nähe des Geräts Gas ansammeln und einen Brand verursachen. ußengerät von Kleintieren als Unterschlupf benutzt wird. Kleintiere, die elektrische Teile berühren, können Fehlfunktionen, Rauch oder Feuer verursachen.
- Seite 9 Sicherheitshinweise (jederzeit zu befolgen) Installationsanweisungen Elektrische Sicherheitsanforderungen 1. Bei der elektrischen Verdrahtung sind die Umgebungsbedingungen (Umgebungstemperatur, direkte Sonneneinstrahlung und Regen) zu berücksichtigen und wirksame Schutzmaßnahmen zu ergreifen. 2. Netz- und Verbindungskabel sollten aus Kupferdraht bestehen, der den örtlichen Normen entspricht. 3.
- Seite 10 Sicherheitshinweise (jederzeit zu befolgen) Anforderungen an den Wartungsbereich 1. Der Instandhaltungsbereich muss gut belüftet und eben sein. Es ist nicht zulässig, den Wartungsbereich im Keller anzuordnen. 2. Der Wartungsplatz sollte in einen Schweißbereich und einen Nicht-Schweißbereich mit deutlicher Kennzeichnung unterteilt sein. Ein gewisser Sicherheitsabstand zwischen den beiden Bereichen muss gewährleistet sein.
- Seite 11 Sicherheitshinweise (jederzeit zu befolgen) ndort zu evakuieren oder zu löschen. 5. Wenn die Leckstelle gelötet werden muss, sollte das gesamte Kältemittel zurückgewonnen oder mit einem Absperrventil an einer von der Leckstelle entfernten Stelle isoliert werden. Das gesamte System sollte vor und während der Lötarbeiten dekontaminiert werden. Sicherheitsgrundsätze 1.
- Seite 12 Hinweise zu Transport und Lagerung 1. Während des Transports oder der Lagerung muss die Wärmepumpen Wasserheizung in der unbeschädigten Verpackung verpackt werden, um Schäden am Aussehen und der Leistung des Produkts zu vermeiden; 2. Während des Transports oder der Lagerung muss der Wärmepumpen Warmwasserbereiter in auf rechter Position sein;...
- Seite 13 COP-Werte erhalten bei einer außenlufttemperatur von 7 °C und 14 °C, einer Wassereintrittstemperatur von 10 °C und einer eingestellten Temperatur von 55 °C (HP80M8-9 & HP110M8-9, gemäß EN 16147), einer Wassereintrittstemperatur von 10 °C und einer eingestellten Temperatur von 54 °C ( HP80M8-9 & HP110M8-9, gemäß EN 16147).
- Seite 14 Beschreibung der Teile und Komponenten Aufbau der Wärmepumpe Kondensatauslass Warmwasser- ausgang Einlass für Kaltwasser/Ablass Luftauslass Lufteinlass Zubehör Teil- Gebrauchs- Wärmepumpen- Sicherheits Trägerplatte Warmwasserbereitung Name anweisung -ventil Kondenswasser 1(HP80M8-9) Menge 1(HP110M8-9) 2(HP150M8-9)
- Seite 15 Beschreibung der Teile und Komponenten Explosionszeichnung Beschreibung Elektrische Abdeckung Elektrische Heizung & Anode Anzeigetafel Deckel für Display Kondensator für Kompressor Bedienfeld Kompressor Vier-Wege-Ventil Elektronisches Expansionsventil Verdampfer Obere Abdeckung Luftgitter Luftkanal - Vorderseite Lüfter Motor Luftkanal - Rückseite Trägerplatte Netzkabel Auslassrohrleitung Wassereinlassleitung Thermostat Vorderes visier...
- Seite 16 Einführung in die Installation Vorsichtsmaßnahme bei der Installation - Installieren Sie den Warmwasserbereiter nicht an einer Stelle, an dem er Gas, Dämpfen oder Staub ausgesetzt ist. - Installieren Sie das Gerät auf einer ebenen, festen Fläche, die das Gewicht des Geräts tragen - Geräusche durch Betrieb und Abluft stören die Nachbarn nicht.
- Seite 17 Einführung in die Installation Einbaumaße Einheit: mm Modell HP 80M 8-9 1184 HP 11 0M 8-9 1334...
- Seite 18 Einführung in die Installation Einbaumaße Einheit: mm Modell 1694 HP150M8-9...
- Seite 19 Einführung in die Installation Einbaumaße Hinweis: Diese beiden Spreizbolzen könnenein Gewicht von mindestens 200 kg tragen.Bitte verwenden Sie die auf Ihr Wandmaterial Anmerkung: abgestimmten Spreizdübel. Entfernen Sie den Krümmer, bevor Sie die obere Abdeckung abnehmen. Installationswinkel entnehmen Sieden Nach Abschluss der Installation muss mit einem folgenden Diagrammen: Nivellierlineal überprüft werden, ob die Stütze in einem horizontalen Zustand gehalten wird.
- Seite 20 Einführung in die Installation Einbaumaße Hinweis: Diese beiden Spreizbolzen können ein Gewicht von mindestens 250 kg tragen.Bitte verwenden Sie die auf Ihr Wandmaterial Anmerkung: abgestimmten Spreizdübel. Entfernen Sie den Krümmer, bevor Sie die obere Abdeckung abnehmen. Installationswinkel entnehmen Nach Abschluss der Installation muss mit einem Sieden folgenden Diagrammen: Nivellierlineal überprüft werden, ob die Stütze in einem horizontalen Zustand gehalten wird.
- Seite 21 Einführung in die Installation Luftanschluss - Entfernen Sie zuerst das Luftgitter Klicken Sie auf Luftstromkurve (Normalzustand) y Meterlange x Meterlange 160mm 160mm Empfehlungen für die Installation: x+y<40m (PVC) x+y<22 m (AI) Luftvolumen（m³/h） Luftstromkurve (bei V2) Luftstromkurve (bei V1) Luftvolumen（m³/h） Luftvolumen（m³/h） - Installationsdurchmesser 160 mm Kanal.
- Seite 22 Einführung in die Installation Empfohlene Positionen Garage oder Waschküche (ohne Kanäle): - Ungeheizter Raum. - Ermöglicht die Rückgewinnung der freien Energie, die vom Motor Ihres Fahrzeugsfreigesetzt wird, wenn er nach dem Gebrauch oder durch in Betrieb -Das Raumvolumen darf nicht weniger als 15 m ³...
- Seite 23 - Im Rahmen der Sicherheitskonstruktion gegen Messinganschluss zur elektrischen Schlag verfügt der Befestigung am Wand-Wärmepumpen-Warmwasserbereiter Stahlanschluss von Haier über einen speziell entwickelten PPR-Kunststoff Ein- und Ausgangsanschluss: Der Messinganschluss ist vollständig vom R1/2 Messinganschluss für Tank isoliert. Es ist kein separater die Leitung des Benutzers dielektrischer Verbinder erforderlich.
- Seite 24 Einführung in die Installation Schema der Rohrleitungs installation Installation A Thermostatisches Ventil Ventil prüfen 230V 50Hz Warmwasser -ausgang Quelltank Austritt von Kondenswasser Druckbegrenzungs Absperr -ventil -ventil Sicherheitsventil Wasserausgang des Kaltwassereinlass Sicherheitsventils Installation B (nur für Frankreich) Angeschlossen anden Thermostatisches Wasserzulauf des Wassertanks Ventil Ventil prüfen...
- Seite 25 Einführung in die Installation Vorsichtsmaßnahmen für elektrische Anschlüsse WARNUNG onal und nur bei ausgeschaltetem Gerät durchgeführt werden. - Die Erdung muss den örtlichen Normen entsprechen . - Warmwasserbereiter müssen mit einer eigenen Stromleitung und Fehlerstrom- schutzschaltern ausgestattet sein. Der Aktionsstrom darf 30 mA nicht überschreiten; - Die Masseleitung und die Nullleitung des Netzteils müssen vollständig getrennt sein.Das Verbinden der Nullleitung mit der Masseleitung ist nicht zulässig.
- Seite 26 Einführung in die Installation Anschluss des Signalkabels für die HC/HP 123kwh Auto Signalkabel für die HC/HP (2*0,75 mm²,Weißer Draht) Stromkabel(3*1,5 mm²)
- Seite 27 Einführung in die Installation Anschlussschema LÜFTER CN11 CN12 Kondensator Leistungssignal außerhalb der Spitzenzeiten Vier-Wege-Ventil HAUPTPLATTE CN27 EVU-Signal Weiß Ausblastemperatursensor Braun Abtau-Temperaturfühler Weiß Sensor für die Umgebungstemperatur Schwarz Ansaugtemperatur Sensor Kompressor Wassertank Temperatursensor(unter) CN7/8 CN24 CN30 Wassertank Temperatursensor(Oben) Blau MODBUS Blau Leckageschutzspule Elektrische Leitung Blau...
- Seite 28 Bedienung und Funktionen Anzeige Menü-Taste Drehknopf Zurück-Taste Funktionen & Schutzmaßnahmen A. Elektrischer Leckageschutz Das Steuerungssystem dieser Maschine verfügt über eine elektrische Leckageschutz funktion. B. 3-Minuten-Schutz Beim Starten der Maschine nach der Stromzufuhr startet das System nach etwa 3 Minuten, was als normal angesehen wird. Wenn Sie die Maschine unmittelbar nach dem Herunterfahren neu starten, geht das System in den Schutzmodus und startet nach ca.
- Seite 29 Beschreibung der Icons Beschreibung Symbol Anzeige des aktuellen Datums 11/18/2022 11:30 Anzeige der aktuellen Uhrzeit Anzeige des PV/SG/HC-Signals Anzeige der Sterilisationsfunktion Anzeige der Stummschaltfunktion Anzeige der WIFI-Funktion Anzeige der Wärmepumpenheizung Anzeige der elektrischen Zusatzheizung Anzeige der Verfügbarkeit von Warmwasser Anzeige der Sperrfunktion Optimiertes Management der Wärmepumpe und der Elektrik fürgarantierten Komfort;...
- Seite 30 Funktion Einführung Einschalten 1. Wenn Sie das Gerät zum ersten Mal einschalten, leuchten alle Symbole 3 Sekunden lang auf und der und wählen Sie die Bestätigungssprache (Chinesisch/Englisch/ Französisch/Italienisch/Deutsch/ Spanisch/Portugiesisch/Polnisch) Temperatur (°C/°F) - Zeiteinstellung - Stellen Sie die Zieltemperatur durch Drehen des Knopfes ein.Klicken Sie zur Bestätigung auf den Drehknopf. Die Standardeinstellung ist 56°C, und der Standardmodus ist AUTO.
- Seite 31 Funktion Einführung Auswahl des Modus Nachdem Sie den Modus ausgewählt haben, drücken Sie den Drehknopf zur Bestätigung. Nach dem Aufrufen der Schnittstelle für die Modusauswahl stehen sechs Modi zur Auswahl, nämlich AUTO-ECO- ELEC-VAC-MUTE-STERILIZE, die alle mit dem Drehknopf ausgewählt werden können. Die ersten vier Modi interagieren exklusiv, wenn einer der Modi erfolgreich eingestellt wird, wird der ausgewählte Modus automatisch verlassen.Es gibt Fälle, in denen mehr als eine Funktion gleichzeitig ausgewählt ist.
- Seite 32 Funktion Einführung Rest ELEC-Modus Nachdem Sie ELEC ausgewählt haben, drücken Sie den Drehknopf, um die Auswahl zu bestätigen und werden dann gefragt, ob die Einstellung erfolgreich war oder nicht. Nach der Abfrage kehrt das Gerät Wenn die Funktion ELEC gewählt wird, schaltet sich die Elektroheizung nach einer Verzögerung von 6 Sekunden ein.
- Seite 33 Funktion Einführung MUTE-Funktion Nach der Auswahl von MUTE drücken Sie den Knopf zur Bestätigung und zur Eingabe der Zeiteinstellung. Nachdem die Zeiteinstellung abgeschlossen ist, bestätigen Sie mit OK und kehren automatisch zur dem Hauptbildschirm auf. Nach der Auswahl der Gebläsedrehzahlfunktion kann der MUTE-Modus nicht verwendet werden, es sei denn, die Gebläsedrehzahlfunktion wird auf dem Setup-Bildschirm deaktiviert.
- Seite 34 Funktion Einführung Informationsabfragefunktion Nach der Auswahl der Betriebsinformationen drücken Sie den Drehknopf zur Bestätigung und zur Anzeige der aktuellen Betriebsinformationen. Negative Werte können ebenfalls angezeigt werden. Einstellung Drücken Sie nach der Auswahl der Einstellung den Drehknopf zur Bestätigung und rufen Sie die Temperatur,HP, Lautstärke und Gebläsegeschwindigkeit, die alle mit dem Drehknopf ausgewählt werden können.
- Seite 35 Funktion Einführung Einstellung WiFi-Einstellung Nach der Auswahl von WiFi kehren Sie zum Hauptbildschirm zurück, das WiFi-Symbol ( ) blinkt, um die Verbindung mit dem Netzwerk herzustellen, das WiFi-Symbol bleibt an, um die erfolgreiche Vernetzung anzuzeigen. Nach 30 Minuten ohne WiFi hört das Symbol auf zu blinken und Sie können die WiFi-Verbindung abbrechen.
- Seite 36 Funktion Einführung A. Signal auswahl Der nutzer kann uns PV /HC/HP/ SG (nur in Deutschland, Österreich und der Schweiz verfügbar) / disable auswählen. B. Signaltyp Die SG Ready Funktion ist standardmäßig NO und kann nicht geändert werden. C. Ziel temperatur Einstellbereich: (55°C–75)°C, Standardwert für PV:75°C, Standardwert für SG:65°C, Standardwert für HC/HP: 65°C.
- Seite 37 Kontrolle und Wartung geführt werden. - Vor Arbeiten am Gerät die Maschine außer Betrieb nehmen und die Stromzufuhrunterbrechen. - Berühren Sie das Gerät nicht mit nassen Händen. - Wartungsarbeiten sind wichtig, um eine optimale Leistung zu gewährleisten und die Lebensdauer des Geräts zu verlängern. Prüfen des Sicherheitsventils - Betätigen Sie das Sicherheitsventil mindestens einmal in sechs Monaten, um zu prüfen, ob es ordnungsgemäß...
- Seite 38 Kontrolle und Wartung - Prüfen Sie die Sauberkeit der Rohrleitung. Prüfen des Magnesiumstabes Die Magnesiumanode sollte rechtzeitig ausgetauscht werden, um Tankkorrosion zu vermeiden. - Prüfung der Magnesiumanode einmal alle 2 Jahre. In Schlechtwasser gebieten muss die Zeitverkürzt werden. Anode Abdeckung Wassergüte Die Wasserversorgung aus einer ungefilterten Quelle, die hochleitfähig sein oder einen hohen Mineralgehalt aufweisen kann, kann die Systemgarantie erlöschen lassen.
- Seite 39 Fehler und Schutz Digitale Freigabe Aktion Fehlertyp Anzeige Kommunikationsfehler zwischen dem Fehler in der Kommunikation Wi-Fi-Modul und der Steuerplatine Nach Behebungder Störung Spannungs- Schutz bei Betriebstemperatur versorgung zur Verdichterschutz Freigabe einschalten Ablufttemperaturschutz Leckagealarm Das System unterbricht automatischdie Stromzufuhr, wenn ein Leitungsfehler auftritt Übertemperatur-Alarmierung Wenn ein Kurzschluss oder eine Störung des...
- Seite 40 (in Innenräumen) Gemischtes Wasser 103.8 133.0 190.0 bei 40°C Lastprofile von Warmwasserbereitern, Typ Qingdao Economic & Technology Development Zone Haier Water-Heater Co.,Ltd. Hersteller Haier Industry Park, Wirtschafts- und Technologieentwicklungszone, 266101 Qingdao, Adresse VOLKSREPUBLIK CHINA Stückelung Wärmepumpen-Warmwasserbereitung Bestimmungs- Warmwasser gemäßeVerwendung...
