MI 2792 PowerQ4 Plus
3.5 Harmonische / Interharmonische
Harmonische ergeben sich als Summen von Spannungs- und Stromsignalen der
Sinuskurven der Netzfrequenz und ihrer ganzzahligen Vielfachen. Die Netzfrequenz
wird Grundfrequenz genannt. Die Sinuskurve mit der um den Faktor k höheren
Grundfrequenz (wobei k ganzzahlig ist) wird Harmonische genannt und wird mit
Amplitude und
Grundfrequenzsignal angegeben. Wenn eine Signalzerlegung Fourier-Transformations-
ergebnisse mit einer Frequenz eines nicht ganzzahligen Vielfaches des Grundstroms
ergibt, wird diese als interharmonische Frequenz und Komponenten mit einer solchen
Frequenz als Interharmonische bezeichnet. Details, s. 5.1.8.

3.5.1 Meter-Anzeige

Durch Aktivierung des Menüs HARMONICS (OBERWELLEN) aus dem Messungs-
Menü heraus wird
(OBERWELLEN - MESSWERTE) angezeigt (s. folgende Abbildung). In diesem
Bildschirm werden die Spannungs- und Strom-Harmonische, -Interharmonische sowie
der Gesamtklirrfaktor THD (Total Harmonic Distortion, Oberwellengehalt) angezeigt.

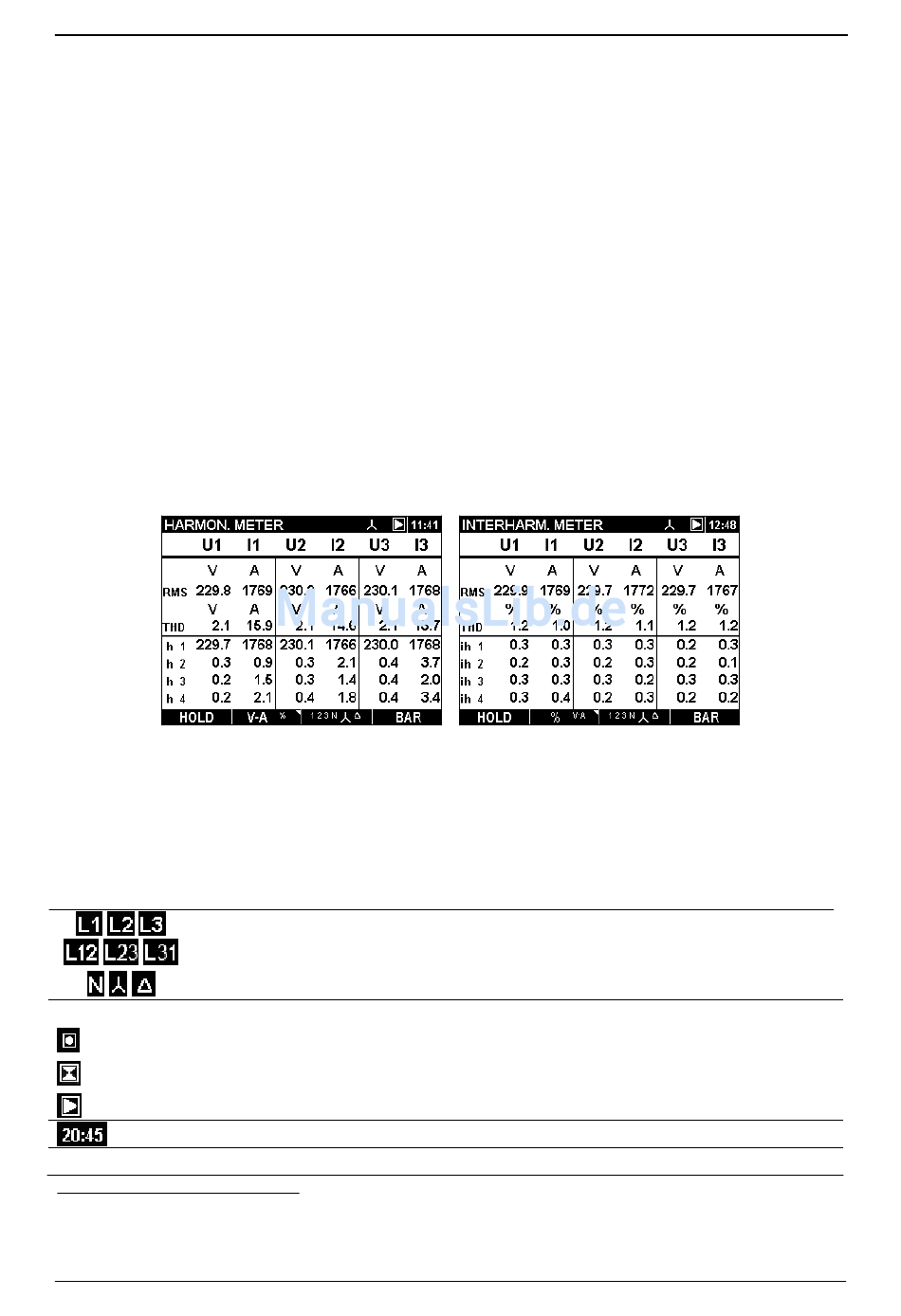

Abbildung 3.22: Harmonische und Interharmonische Messwerttabelle
Die Symbole und Abkürzungen, die in den Bildschirmen METER (MESSWERTE)
verwendet werden, werden in der folgenden Tabelle erklärt.
Tabelle 3.17: Symbole und Abkürzungen des Messgerät-Bildschirms
Aktuellen Wert des jeweiligen Kanals anzeigen.
Strom-Recorderstatus:
RECORDER ist aktiv
RECORDER beschäftigt (holt Daten aus Speicher)
RECORDER ist nicht aktiv
Aktuelle Zeit des Instruments
RMS Echt-Effektivwert U
5
Messungen der Interharmonischen sind nur mit PowerQ4 Plus möglich
einer Phasenverschiebung
die tabellarische
Rms
Bedienung des Instruments
5
-Menü
(einem
Darstellung
und I
Rms
30
Phasenwinkel)
HARMONICS –
für ein
METER
