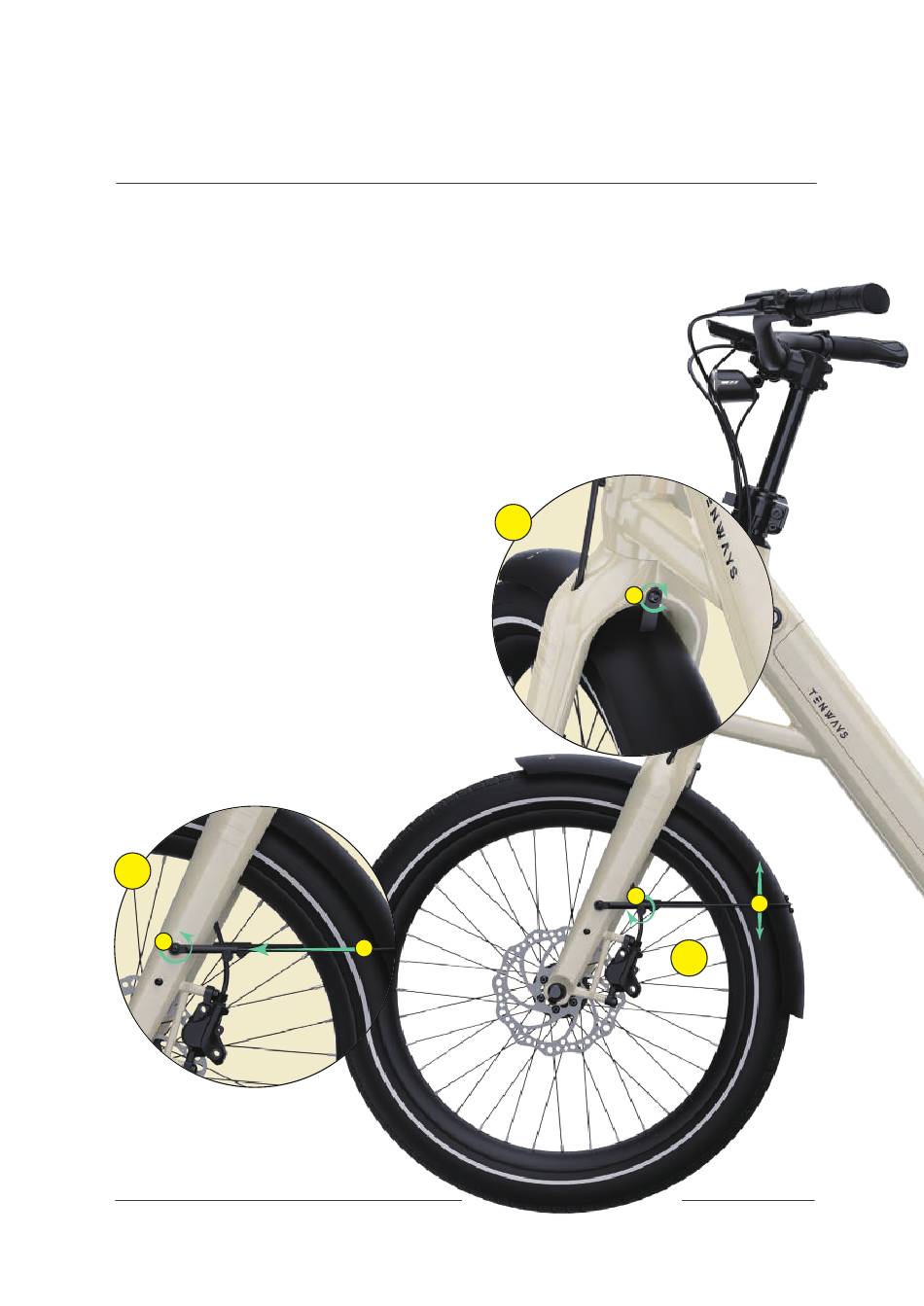

05. VORDERRADSCHUTZBLECH
MONTIEREN UND EINSTELLEN
Benötigte Werkzeuge: Innensechskantschlüssel 3 mm, 4 mm und 5 mm
Stell dein E-Bike auf den Ständer.
Stell den Abstand zwischen Schutzblech
01
und Reifen ein und zieh dann mit
dem Innensechskantschlüssel 5mm
die Schraube am hinteren Ende der
Vorderradgabel fest
(Drehmoment: 8 bis 14 Nm).
Löse mit dem Innensechskantschlüssel
02
4 mm die Schrauben auf beiden Seiten
der Vorderradgabel und befestige die
Schutzblechhalterung an der
Vorderradgabel
(Drehmoment: 2 bis 4 Nm).
Löse mit dem Innensechskantschlüssel
03
3mm die Einstellschrauben an der Stütze.
Stell die Höhe des Schutzblechs so ein,
dass es das Rad während der Fahrt nicht
berührt. Zieh die Einstellschrauben fest
(Drehmoment: 2 bis 4 Nm).
2
a
015 Vorderradschutzblech montieren und einstellen
1
b
a
b
a
3
