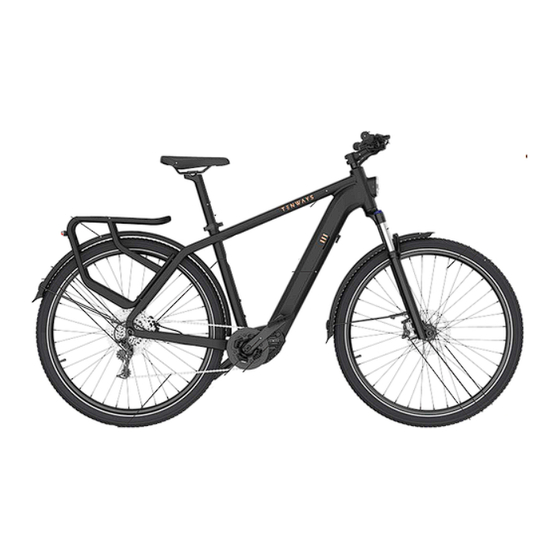

- Seite 1 AGO X BENUTZERHANDBUCH Energiegeladene Fahrt in der Stadt...
-
Seite 2: Finden Sie Ihre Sprache
FINDEN SIE IHRE SPRACHE Scannen Sie den QR-Code, um die Benutzerhandbücher in Deutsch / Niederländisch / Französisch / Italienisch / Spanisch aufzurufen Die Benutzerhandbücher in Englisch / Deutsch/ Niederländisch / Französisch / Italienisch/ Spanisch sind auch in der TENWAYS App verfügbar. QR-Code... -
Seite 3: Inhaltsverzeichnis
Aufbau und Komponenten des E-Bikes Montageschritte BEDIENUNG DES DISPLAYS Größe des Displays Funktionen und Parameter Tasten Bedienungsmethoden Benutzermenü BENUTZUNG DES E-BIKES Verbinden Sie sich mit der TENWAYS App Vor Ihrer ersten Fahrt Routinemäßige Wartung Rahmencode WICHTIGE HINWEISE Garantie Häufig gestellte Fragen Warnungen... -
Seite 4: Checkliste Für Die Werkzeugbox
CHECKLISTE FÜR DIE WERKZEUGBOX Werkzeuge Sechskantschlüssel Nr. 3 Werkzeugbox Sechskantschlüssel Nr. 4 Sechskantschlüssel Nr. 5 Schraubenschlüssel Nr. 10 Schraubenschlüssel Nr. 15 Kreuzschlitzschraubenzieher Akkubox Schraubenschlüssel Nr. 10 Schraubenschlüssel Nr. 15 Zubehör Ladegerät und Adapter Fahrradpedale L Fahrradpedale R Tragbare Luftpumpe Vordere & hintere Reflektoren Hinterer Reflektoren Vorderer Reflektoren... -
Seite 5: Aufbau Und Komponenten Des E-Bikes
AUFBAU UND KOMPONENTEN DES E-BIKES Sattelstütze Sattelstützenklemme Lenkergriff Bremshebel Vorbau Scheinwerfer Sattel Hinterer Gepäckträger Vorderradgabel Schutzblech Vorderes Schutzblech Rücklicht Speichen Rahmen Felge Mudguard support Bremsschellen Reifen Kassette Akku Pedale Hintere Kettenschaltung Bremsscheibe Vorderradnabe Kette Bremsschellen Kurbel Mittelmotor 002 Aufbau und Komponenten des E-Bikes... -
Seite 6: Bauen Sie Ihr Tenways E-Bike Zusammen
BAUEN SIE DIE PEDALE EIN ENTFERNEN SIE DEN SCHNELLSPANNER STELLEN SIE DIE HÖHE DES SATTELS EIN VON DER VORDERRADGABEL UND MONTIEREN SIE IHN AM VORDERRAD VOR BAUEN SIE DIE REFLEKTOREN EIN BAUEN SIE DAS VORDERRAD EIN 003 Bauen Sie Ihr TENWAYS E-Bike zusammen... -
Seite 7: Montieren Sie Den Lenker
MONTIEREN SIE DEN LENKER Benötigte Werkzeuge: Sechskantschlüssel Nr. 4 Halten Sie die Vorderradgabel mit einer Hand fest und drehen Sie den Vorbau nach vorne. Entfernen Sie dann die vordere Befestigung mit dem Sechskantschlüssel Nr. 4. 004 Bauen Sie Ihr TENWAYS E-Bike zusammen... - Seite 8 Setzen Sie den Lenker in den Schlitz am Vorbau ein und richten Sie die beiden Teile in der Mitte aus. Ziehen Sie die Schrauben mit dem Sechskantschlüssel Nr. 4 diagonal an (mit 5-6 Nm Drehmoment). 005 Bauen Sie Ihr TENWAYS E-Bike zusammen...
- Seite 9 Achten Sie auf die Farben der Kabelstecker und schließen Sie die Displaykabel an. Achtung: Schließen Sie nur Kabelstecker der gleichen Farbe an. Das Anschließen von Kabelsteckern unterschiedlicher Farben kann zu Schäden am E-Bike führen. 006 Bauen Sie Ihr TENWAYS-E-Bike zusammen...
-
Seite 10: Nehmen Sie Das Vorderrad Ab
NEHMEN SIE DAS VORDERRAD AB Nehmen Sie das Vorderrad ab und entfernen Sie die Kunststoffschutzabdeckungen auf beiden Seiten des Rades. Abnehmbare Kunststoffabdeckungen Achtung: Sie müssen das Vorderrad in Richtung der Speichen abnehmen, um diese nicht zu zerkratzen. 007 Bauen Sie Ihr TENWAYS-E-Bike zusammen... -
Seite 11: Montieren Sie Den Ständer
Stellen Sie die Länge des Ständers mit dem Sechskantschlüssel Nr. 4 ein Sechskantschlüssel (es wird empfohlen, die Länge des Ständers auf das Maximum einzustellen); das Drehmoment sollte 5-7 Nm betragen. 5 mm Sechskantschlüssel 4 mm Sechskantschlüssel 3 mm Sechskantschlüssel Bauen Sie Ihr TENWAYS E-Bike zusammen... - Seite 12 Sie dann die Mutter fest. Hinweis: Sie müssen die Mutter zu diesem Zeitpunkt nicht vollständig festziehen. Hinweis: When installing the quick release spring, ensure that the direction is the same as when it was removed. Bauen Sie Ihr TENWAYS E-Bike zusammen...
- Seite 13 Vorderrad; stellen Sie sicher, dass das Vorderrad zentriert ist und die Bremsscheibe in der Mitte der Bremsschellen liegt. Ziehen Sie die Schnellspannmutter fest und drehen Sie sie dann gemäß der Abbildung in die geschlossene Position. Bauen Sie Ihr TENWAYS E-Bike zusammen...
- Seite 14 Hand und prüfen Sie, ob es Anzeichen von Reibungen gibt. Hinweis: Dieser Schritt ist sehr wichtig. Bitte befolgen Sie die Anweisungen genau. (Bewahren Sie die Schutzabdeckungen der Bremsen zur späteren Verwendung an einem sicheren Ort auf.) Bauen Sie Ihr TENWAYS E-Bike zusammen...
- Seite 15 Wenn durch das Hören die Stelle der ▪ Reibungsgeräusche festgestellt wird, lösen Sie die Befestigungsschrauben der Bremsschellen. Stellen Sie die Position der Bremsschellen ▪ manuell ein, um die Scheibe zu zentrieren, und ziehen Sie die Schrauben wieder fest. 012 Bauen Sie Ihr TENWAYS E-Bike zusammen...
- Seite 16 Vorderradgabel zu befestigen. Das Drehmoment sollte 8-10 Nm betragen. Verwenden Sie den Sechskantschlüssel Nr. 4, um die Schutzblechhalterungen zu befestigen. Das Drehmoment sollte 3-4 Nm betragen. Seitenansicht 5 mm Sechskantschlüssel 4 mm Sechskantschlüssel 3 mm Sechskantschlüssel 013 Bauen Sie Ihr TENWAYS-E-Bike zusammen...
- Seite 17 Kippen und schieben Sie das untere Ende des Akkus in das Akkufach und drücken Sie dann das obere Ende mit der Hand nach oben. Sie werden ein Klicken hören, wenn der Akku fest sitzt. 014 Bauen Sie Ihr TENWAYS E-Bike zusammen...
- Seite 18 Uhrzeigersinn und das linke Pedal gegen den Uhrzeigersinn fest. Wenn Sie einen großen Widerstand spüren, sollten Sie aufhören, die Pedale festzuziehen. Richten Sie dann die Pedale neu aus und bauen Sie sie erneut ein. 15 mm Schraubenschlüssel 015 Bauen Sie Ihr TENWAYS E-Bike zusammen...
- Seite 19 Höhe ein und schließen Sie die Klemme. Hinweis: a. Die Höhe der Sattelstütze sollte die markierte Sicherheitslinie nicht überschreiten. b. Die Höhe der Sattelstütze ist auf das Minimum eingestellt, wenn sie vollständig eingeschoben ist. Bauen Sie Ihr TENWAYS-E-Bike zusammen 016...
- Seite 20 The rear reflector is red, while the front one is white. Verwenden Sie den Kreuzschlitzschraubenzieher, um den hinteren Reflektor an der Sattelstütze und den vorderen Reflektor am Lenker zu befestigen. Vorderer Reflektor Hinterer Reflektor Kreuzschlitz schraubenzieher Bauen Sie Ihr TENWAYS-E-Bike zusammen...
-
Seite 21: Bedienung Des Displays
BEDIENUNG DES DISPLAYS GRÖßE DES DISPLAYS BEDIENUNGSMETHODEN FUNKTIONEN UND PARAMETER BENUTZERMENÜ TASTEN 018 Bedienung des Displays... -
Seite 22: Größe Des Displays
GRÖßE DES DISPLAYS Vorderansicht Ansicht von oben Seitenansicht 67.98 67.98 019 Bedienung des Displays... -
Seite 23: Funktionen Und Parameter
FUNKTIONEN UND PARAMETER Das Display zeigt allgemeine Fahrtdaten und statistische Ergebnisse an und bietet folgende Funktionen: Echtzeit-Geschwindigkeit, Höchstgeschwindigkeit und Durchschnittsgeschwindigkeit ▪ Akkustand ▪ Unterstützungsmodus ▪ ODO und TRIP ▪ Fahrtzeit ▪ Verbrannte Kalorien ▪ Lichtanzeigen ▪ Umschalten zwischen metrischen / imperialen Einheiten ▪... -
Seite 24: Tasten
TASTEN Button Name Functions 1. Ein-/Ausschalten des Displays. [ Ein/Aus ]-Taste 2. Bestätigt die Funktion. 1. Einstellen von Parametern. [ + ]-Taste 2. Schaltet das Licht ein/aus 3. Bedienung des Menüs 1. Einstellen von Parametern. [ - ]-Taste 2. Aktivieren/Deaktivieren der Unterstützungsfunktion. 3. -
Seite 25: Bedienungsmethoden
Bedienungsmethoden des Displays nur als Referenz, da die tatsächliche Benutzeroberfläche leicht abweichen kann, wenn die Software später aktualisiert wird. Wenn Sie Fragen haben, senden Sie bitte eine E-Mail an support@tenways.com. 4.1 Ein-/Ausschalten des Displays Wenn das Display mit einem Passwort... -
Seite 26: Benutzeroberfläche Für Die Fahrt
BEDIENUNGSMETHODEN 4.2 Benutzeroberfläche für die Fahrt Akkustand Auf dieser Benutzeroberfläche werden die Parameter der Fahrt angezeigt: 21% ~ 100% Bluetooth-Anzeige Scheinwerfer-Anzeige 6% ~ 20% < = 5% Zeit in HH:MM Unterstützungsmodus 100% Stufen des Akkuanzeige Avg Speed CO Avoided Unterstützungsmodus Motar Pawer (0 bis 5) km/h... -
Seite 27: Ändern Der Pas-Stufen
BEDIENUNGSMETHODEN 4.3 Ändern der PAS-Stufen Klicken Sie auf die Taste [ + ] oder [ - ], um zwischen den PAS-Stufen zu wechseln. Halten Sie die Taste [ - ] gedrückt, um in den Gehmodus “6km/h” zu gelangen, und lassen Sie die km/h Taste los, um den Modus zu verlassen. -
Seite 28: Fehlercodes
BEDIENUNGSMETHODEN 4.6 Fehlercodes Allgemeine Fehlercodes ( Die folgenden Informationen dienen nur als Referenz. Wenn Sie einen Fehlercode sehen, wenden Sie sich bitte an TENWAYS unter support@tenways.com ): Beschreibung Fehlercode Der Stromfluss ist nicht normal oder die MOS-Röhre ist beschädigt Overcurrent Error Störungen des Lenkers... -
Seite 29: Benutzermenü
BENUTZERMENÜ 5.1 Löschen des 5.3 Einstellung der Helligkeit der 5.2 Einstellungen Fahrtkilometerstands Hintergrundbeleuchtung des Displays der Einheiten Nachdem Sie die Benutzeroberfläche für die Drücken Sie nach dem Aufrufen der Benut- Drücken Sie nach dem Aufrufen der Menüvorschau aufgerufen haben, drücken zeroberfläche für die Menüvorschau die Benutzeroberfläche für die Menüvorschau die Sie die [ Ein/Aus ]-Taste, um das Löschen... -
Seite 30: Einstellen Der Automatischen Ausschaltzeit
BENUTZERMENÜ 5.4 Einstellen der 5.5 Einstellungen für das 100% automatischen Ausschaltzeit automatische Scheinwerferlicht Drücken Sie nach dem Aufrufen der Benut- Drücken Sie nach dem Aufrufen der zeroberfläche für die Menüvorschau die Benutzeroberfläche für die Menüvorschau Auto Power Off [ Ein/Aus ]-Taste, um diesen Menüpunkt die [ Ein/Aus ]-Taste, um diesen Menüpunkt aufzurufen, und klicken Sie dann auf die aufzurufen, und klicken Sie dann auf die... -
Seite 31: Einstellungen Für Das Benutzerpasswort (Konfigurierbar)
BENUTZERMENÜ 5.6 Einstellungen für das Benutzerpasswort (konfigurierbar) 100% Drücken Sie nach dem Aufrufen der Benutzeroberfläche für die Menüvorschau die Password [ Ein/Aus ]-Taste, um diesen Menüpunkt aufzurufen, und klicken Sie dann auf die [ + ]-Taste oder die [ - ]-Taste, um die Option „Password“ auszuwählen, und drücken Sie die [ Ein/Aus ]-Taste, um den Punkt “Password”... -
Seite 32: System Information
BENUTZERMENÜ 5.7 Systeminformationen Die Systeminformationen, wie z. B. die Softwareversion, werden angezeigt, nachdem Sie die Benutzeroberfläche für die Menüvorschau aufgerufen haben. 5.8 Zeiteinstellungen Drücken Sie nach dem Aufrufen der Benutzeroberfläche für die Menüvorschau die [ Ein/Aus ]-Taste, um diesen Menüpunkt aufzurufen. -
Seite 33: Benutzung Des E-Bikes
BENUTZUNG DES E-BIKES VERBINDEN SIE SICH MIT DER TENWAYS APP VOR IHRER ERSTEN FAHRT ROUTINEMÄßIGE WARTUNG RAHMENCODE Benutzung des E-Bikes... -
Seite 34: Verbinden Sie Sich Mit Der Tenways App
4. Tragen Sie die Farbe und die Höhe der Sattelstütze Ihres E-Bikes ein und geben Sie Ihrem E-Bike einen Namen. 5. Schalten Sie das Display Ihres E-Bikes ein und geben Sie das Passwort ein. 6. Ihr E-Bike ist 10 Sekunden später automatisch mit der TENWAYS App verbunden. Benutzung des E-Bikes... -
Seite 35: Vor Ihrer Ersten Fahrt
▪ Verwenden Sie zum Aufladen des E-Bikes nur das Ladegerät von ▪ Wenn der Sattel richtig eingestellt ist, sollte er sich auf Hüfthöhe befinden. TENWAYS. ▪ Überprüfen und vergewissern Sie sich, dass Vorderrad-Schnellspanner, ▪ Achten Sie auf eine angemessene Umgebungstemperatur. Die Lenker, Bremsen, Pedale und andere zugehörige Teile des E-Bikes... -
Seite 36: Routinemäßige Wartung
Es wird empfohlen, die Befestigungsleistung der Schrauben alle 600 km zu überprüfen, wenn Sie häufig bei schwierigen Straßenverhält- nissen fahren. Hinweis: Reinigen Sie das E-Bike nicht mit einer Hochdruckwasserpistole, da dies die mechanischen Drehgelenke und die zugehörigen mechanischen Befestigungsteile beschädigen könnte. Assemble your TENWAYS e-bike... -
Seite 37: Pflege Des Akkus
ROUTINEMÄßIGE WARTUNG Pflege des Akkus Wartung der Bremsen Die neuen Bremsklötze und -scheiben haben relativ glatte Oberflächen, Betriebs- und Lagertemperaturen des Akkus. so dass sich die Bremswirkung verbessert, nachdem Sie 100 km gefahren sind oder auf langen Gefällestrecken 3 bis 5 Mal gebremst Die Betriebstemperatur des Lithiumakkus beträgt 0°C bis 30°C. -
Seite 38: Wartung Im Fachgeschäft
ROUTINEMÄßIGE WARTUNG Wartung im Fachgeschäft Es wird empfohlen, 2-3 Mal pro Quartal oder nach alle 1.000 km Fahrt ein Fahrradfachgeschäft zur Wartung aufzusuchen. Bei einer solchen Wartung sollten folgende Punkte überprüft / durchgeführt werden: ▪ Die Leistung der hydraulischen Bremsen. ▪... -
Seite 39: Rahmencode
RAHMENCODE Der Rahmencode in Form eines QR-Codes befindet sich in der Nähe des Tretlagers am unteren Ende des Rahmenunterrohrs. Sie können den QR-Code mit Ihrem Mobiltelefon scannen, um den 16- bis 18-stelligen Rahmencode anzuzeigen. Sie können den Rahmencode verwenden, um eine Versicherung abzuschließen. Bitte geben Sie die Informationen zum Rahmencode an, wenn Sie uns für eine Beratung kontaktieren. -
Seite 40: Important Reminders
IMPORTANT REMINDERS WARRANTY WARNINGS Wichtige Hinweise... -
Seite 41: Wichtige Hinweise
Die Garantiezeit für alle Originalteile beginnt mit dem Lieferdatum und ist in den Garantiebedingungen von TENWAYS festgelegt. Ansprüche im Rahmen der Garantie müssen direkt an TENWAYS geltend gemacht werden und es ist ein Kaufnachweis erforderlich. Die Garantie gilt für den Erstbesitzer und ist auf weitere Besitzer übertragbar. -
Seite 42: Häufig Gestellte Fragen
Frage: Um was für ein Modell handelt es sich bei diesem E-Bike? Für welches Dies ist das AGO X E-Bike. Es ist ein städtisches Pendler-Bike, das für Bürgersteige oder leicht mit Schlaglöchern übersäte Straßen in der Gelände ist dieses E-Bike geeignet? Stadt geeignet ist. -
Seite 43: Warnungen
▪ Wenn Sie Fragen zum Akku haben, wenden Sie sich an den ▪ Unsachgemäße Montage, Installation, Bedienung und Wartung von Kundendienst von TENWAYS. Zubehör und Teilen kann zu schweren Verletzungen oder sogar ▪ Während der Fahrt ist höchste Konzentration erforderlich. - Seite 44 Probleme finden. Lichtern in allen Umgebungen, um eine maximale Sichtbarkeit zu gewährleisten. ▪ Installieren Sie keinen Kindersitz auf dem AGO X. Dies kann zu Verletzungen oder Tod führen. ▪ Lassen Sie den Motor nicht über einen längeren Zeitraum unter hoher Last laufen.
- Seite 45 ACHTUNG ▪ Der Akkusatz MUSS vor der Verwendung in die Akkuhalterung des Rahmens eingerastet werden. ▪ Stellen Sie vor dem Aufladen sicher, dass der Akku und das Ladegerät nicht beschädigt sind. ▪ Verbinden Sie nicht den Plus- und Minuspol des Akkusatzes. ▪...
