Tenways CGO COMPACT Benutzerhandbuch Seite 15

VORDERRAD
04.
MONTIEREN

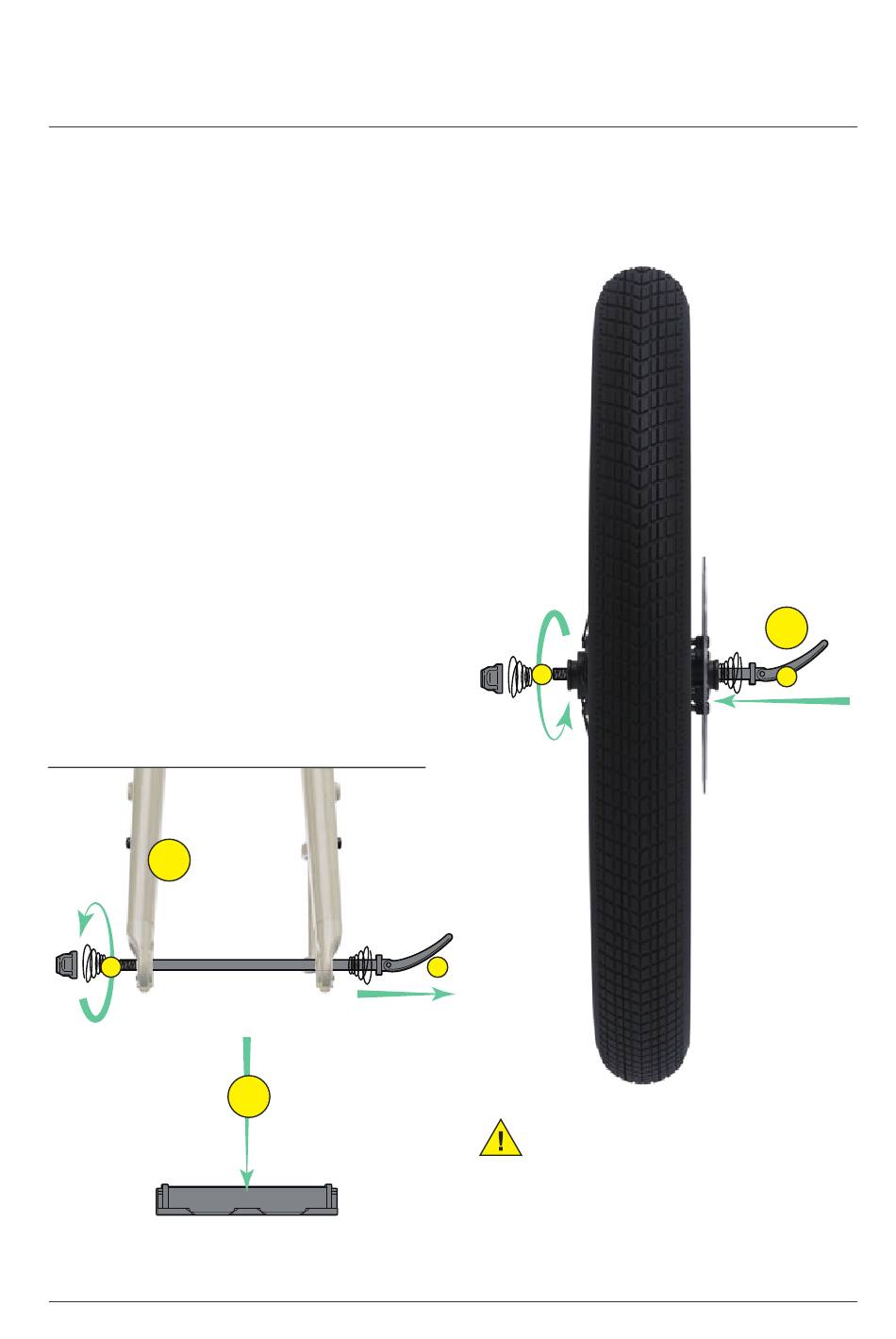

4.1 Montage des Schnellspanners am Vorderrad
Nimm den Schnellspannhebel von der Vorderradgabel ab
und montiere ihn am Vorderrad.
01
Dreh die Schnellspannmutter und nimm
den Schnellspannhebel ab.
02 Entferne das ganze Verpackungsmaterial
vom Schnellspanner.
03
Montiere den Schnellspanner in der in
der Abbildung gezeigten Richtung am
Vorderrad und ziehe dann die Mutter fest.
Hinweis: Ziehe die Mutter zu diesem
Zeitpunkt noch nicht ganz fest.
1
a
011 Vorderrad montieren
2
b
b
Hinweis: Achte bei der Montage der
Schnellspannfeder darauf, dass sie in
derselben Richtung wie beim Ausbau sitzt.
3
a
