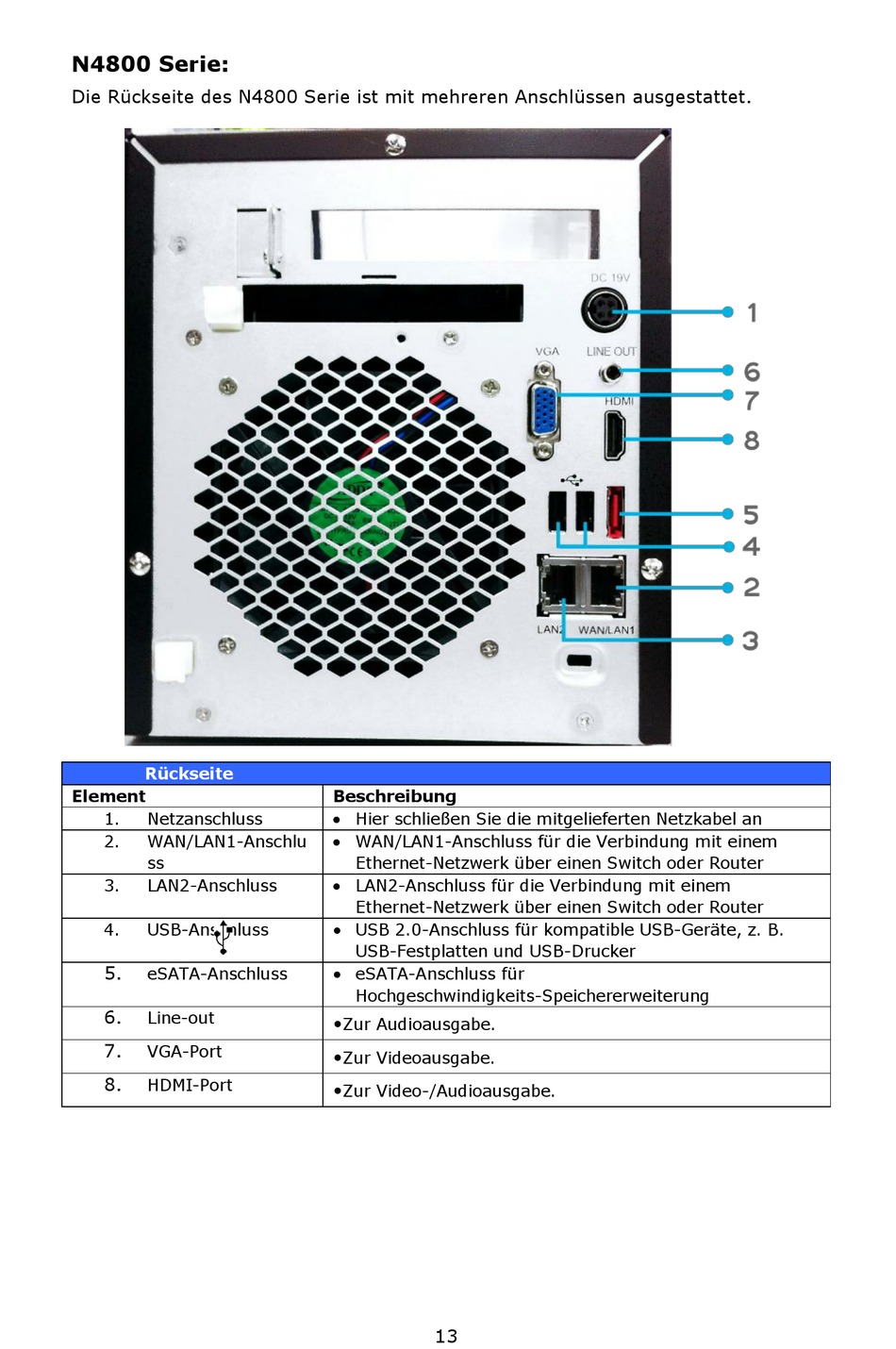

N4800 Serie:
Die Rü ckseite des N4800 Serie ist mit mehreren Anschlü ssen ausgestattet.
Rü ckseite
Element
1.
Netzanschluss
2.
WAN/LAN1-Anschlu
ss
3.
LAN2-Anschluss
4.
USB-Anschluss
5.
eSATA-Anschluss
6.
Line-out
7.
VGA-Port
8.
HDMI-Port
Beschreibung
Hier schließ en Sie die mitgelieferten Netzkabel an
WAN/LAN1-Anschluss fü r die Verbindung mit einem
Ethernet-Netzwerk ü ber einen Switch oder Router
LAN2-Anschluss fü r die Verbindung mit einem
Ethernet-Netzwerk ü ber einen Switch oder Router
USB 2.0-Anschluss fü r kompatible USB-Gerä te, z. B.
USB-Festplatten und USB-Drucker
eSATA-Anschluss fü r
Hochgeschwindigkeits-Speichererweiterung
•
Zur Audioausgabe.
•
Zur Videoausgabe.
•
Zur Video-/Audioausgabe.
13
