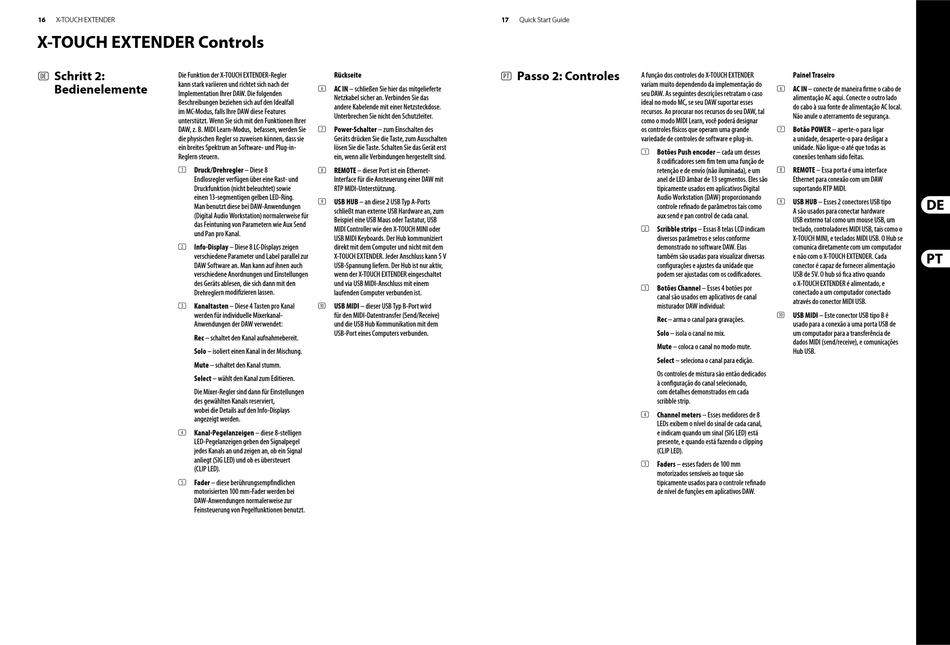

16
X-TOUCH EXTENDER
X-TOUCH EXTENDER Controls
Schritt 2:
(DE)
Die Funktion der X-TOUCH EXTENDER-Regler
kann stark variieren und richtet sich nach der
Bedienelemente
Implementation Ihrer DAW. Die folgenden
Beschreibungen beziehen sich auf den Idealfall
im MC-Modus, falls Ihre DAW diese Features
unterstützt. Wenn Sie sich mit den Funktionen Ihrer
DAW, z. B. MIDI Learn-Modus, befassen, werden Sie
die physischen Regler so zuweisen können, dass sie
ein breites Spektrum an Software- und Plug-in-
Reglern steuern.
(1) Druck/Drehregler – Diese 8
Endlosregler verfügen über eine Rast- und
Druckfunktion (nicht beleuchtet) sowie
einen 13-segmentigen gelben LED-Ring.
Man benutzt diese bei DAW-Anwendungen
(Digital Audio Workstation) normalerweise für
das Feintuning von Parametern wie Aux Send
und Pan pro Kanal.
(2) Info-Display – Diese 8 LC-Displays zeigen
verschiedene Parameter und Label parallel zur
DAW Software an. Man kann auf ihnen auch
verschiedene Anordnungen und Einstellungen
des Geräts ablesen, die sich dann mit den
Drehreglern modifi zieren lassen.
(3) Kanaltasten – Diese 4 Tasten pro Kanal
werden für individuelle Mixerkanal-
Anwendungen der DAW verwendet:
Rec – schaltet den Kanal aufnahmebereit.
Solo – isoliert einen Kanal in der Mischung.
Mute – schaltet den Kanal stumm.
Select – wählt den Kanal zum Editieren.
Die Mixer-Regler sind dann für Einstellungen
des gewählten Kanals reserviert,
wobei die Details auf den Info-Displays
angezeigt werden.
(4) Kanal-Pegelanzeigen – diese 8-stelligen
LED-Pegelanzeigen geben den Signalpegel
jedes Kanals an und zeigen an, ob ein Signal
anliegt (SIG LED) und ob es übersteuert
(CLIP LED).
(5) Fader – diese berührungsempfi ndlichen
motorisierten 100 mm-Fader werden bei
DAW-Anwendungen normalerweise zur
Feinsteuerung von Pegelfunktionen benutzt.
Rückseite
(6) AC IN – schließen Sie hier das mitgelieferte
Netzkabel sicher an. Verbinden Sie das
andere Kabelende mit einer Netzsteckdose.
Unterbrechen Sie nicht den Schutzleiter.
(7) Power-Schalter – zum Einschalten des
Geräts drücken Sie die Taste, zum Ausschalten
lösen Sie die Taste. Schalten Sie das Gerät erst
ein, wenn alle Verbindungen hergestellt sind.
(8) REMOTE – dieser Port ist ein Ethernet-
Interface für die Ansteuerung einer DAW mit
RTP MIDI-Unterstützung.
(9) USB HUB – an diese 2 USB Typ A-Ports
schließt man externe USB Hardware an, zum
Beispiel eine USB Maus oder Tastatur, USB
MIDI Controller wie den X-TOUCH MINI oder
USB MIDI Keyboards. Der Hub kommuniziert
direkt mit dem Computer und nicht mit dem
X-TOUCH EXTENDER. Jeder Anschluss kann 5 V
USB-Spannung liefern. Der Hub ist nur aktiv,
wenn der X-TOUCH EXTENDER eingeschaltet
und via USB MIDI-Anschluss mit einem
laufenden Computer verbunden ist.
(10)
USB MIDI – dieser USB Typ B-Port wird
für den MIDI-Datentransfer (Send/Receive)
und die USB Hub Kommunikation mit dem
USB-Port eines Computers verbunden.
17
Quick Start Guide
Passo 2: Controles
(PT)
A função dos controles do X-TOUCH EXTENDER
variam muito dependendo da implementação do
seu DAW. As seguintes descrições retratam o caso
ideal no modo MC, se seu DAW suportar esses
recursos. Ao procurar nos recursos do seu DAW, tal
como o modo MIDI Learn, você poderá designar
os controles físicos que operam uma grande
variedade de controles de software e plug-in.
(1) Botões Push encoder – cada um desses
8 codifi cadores sem fi m tem uma função de
retenção e de envio (não iluminada), e um
anel de LED âmbar de 13 segmentos. Eles são
tipicamente usados em aplicativos Digital
Audio Workstation (DAW) proporcionando
controle refi nado de parâmetros tais como
aux send e pan control de cada canal.
(2) Scribble strips – Essas 8 telas LCD indicam
diversos parâmetros e selos conforme
demonstrado no software DAW. Elas
também são usadas para visualizar diversas
confi gurações e ajustes da unidade que
podem ser ajustadas com os codifi cadores.
(3) Botões Channel – Esses 4 botões por
canal são usados em aplicativos de canal
misturador DAW individual:
Rec – arma o canal para gravações.
Solo – isola o canal no mix.
Mute – coloca o canal no modo mute.
Select – seleciona o canal para edição.
Os controles de mistura são então dedicados
à confi guração do canal selecionado,
com detalhes demonstrados em cada
scribble strip.
(4) Channel meters – Esses medidores de 8
LEDs exibem o nível do sinal de cada canal,
e indicam quando um sinal (SIG LED) está
presente, e quando está fazendo o clipping
(CLIP LED).
(5) Faders – esses faders de 100 mm
motorizados sensíveis ao toque são
tipicamente usados para o controle refi nado
de nível de funções em aplicativos DAW.
Painel Traseiro
(6) AC IN – conecte de maneira fi rme o cabo de
alimentação AC aqui. Conecte o outro lado
do cabo à sua fonte de alimentação AC local.
Não anule o aterramento de segurança.
(7) Botão POWER – aperte-o para ligar
a unidade, desaperte-o para desligar a
unidade. Não ligue-o até que todas as
conexões tenham sido feitas.
(8) REMOTE – Essa porta é uma interface
Ethernet para conexão com um DAW
suportando RTP MIDI.
(9) USB HUB – Esses 2 conectores USB tipo
A são usados para conectar hardware
USB externo tal como um mouse USB, um
teclado, controladores MIDI USB, tais como o
X-TOUCH MINI, e teclados MIDI USB. O Hub se
comunica diretamente com um computador
e não com o X-TOUCH EXTENDER. Cada
conector é capaz de fornecer alimentação
USB de 5V. O hub só fi ca ativo quando
o X-TOUCH EXTENDER é alimentado, e
conectado a um computador conectado
através do conector MIDI USB.
(10)
USB MIDI – Este conector USB tipo B é
usado para a conexão a uma porta USB de
um computador para a transferência de
dados MIDI (send/receive), e comunicações
Hub USB.
