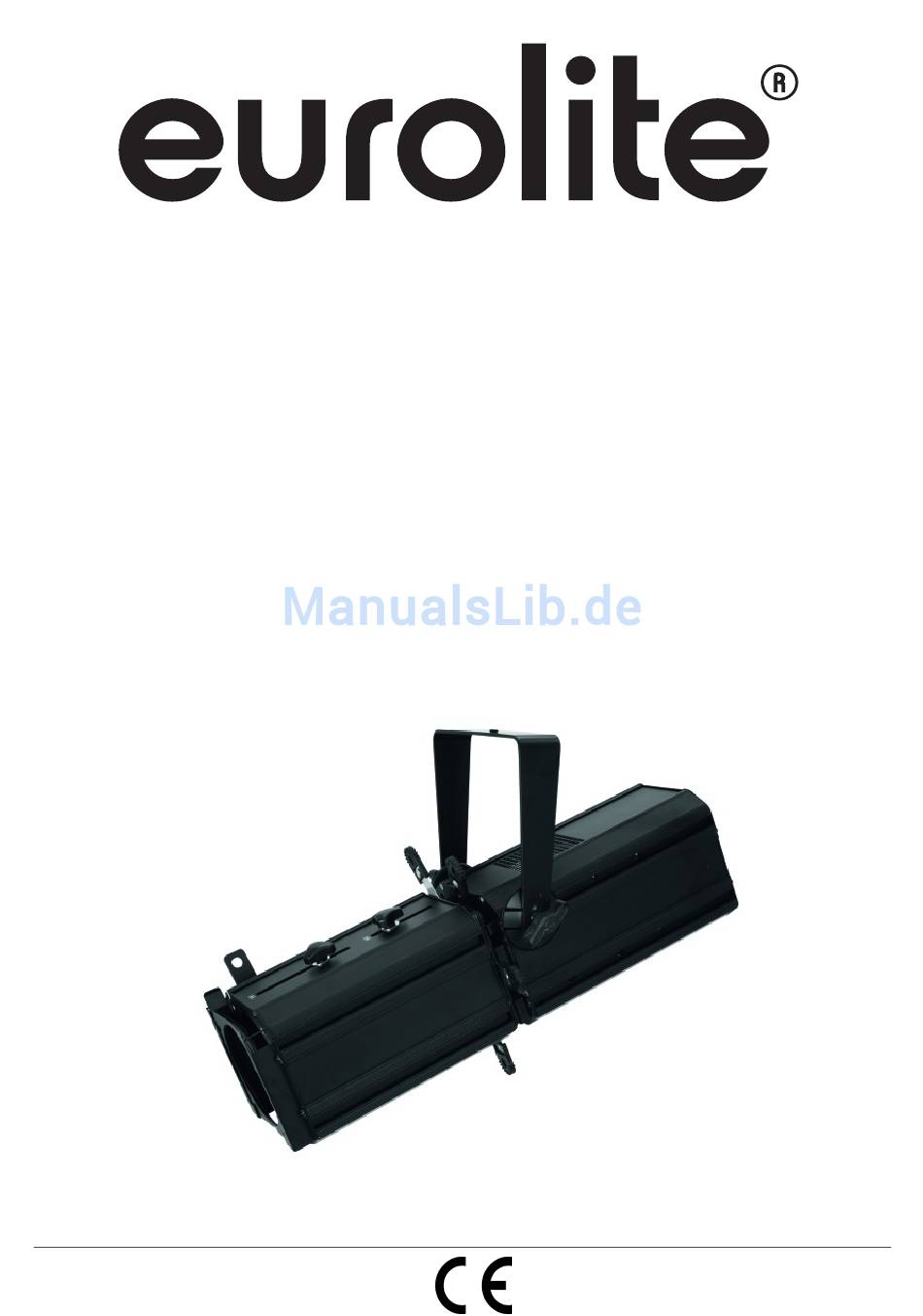

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED Profile Spot 100W WW Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer:/ This user manual is valid for the article number: 40001990 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/23 00076260.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED Profile Spot 100W WW entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 5: Bestimmungsgemässe Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. -
Seite 6: Installation
Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. Das Gerät ist immer mit einem geeigneten Sicherungsseil zu sichern. Die maximale Umgebungstemperatur T = 45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. -
Seite 7: Anschluss An Den Dmx-512 Controller
sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. -
Seite 8: Anschluss Zwischen Geräten
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite der EUROLITE LED Profile Spot 100W WW befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät... -
Seite 9: Bedienung
Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. -
Seite 10: Standalone-Modus
Zoomeinstellung - DMX MODUS STANDALONE-MODUS Der LED Profile Spot 100W WW lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu das Gerät vom Controller. Dimmer Drücken Sie die MODE-Taste um den Dimmer Modus zu wählen. Wenn das Display „White Set Dim***“... -
Seite 11: Dmx-Modus
DMX-MODUS Adressierung des Geräts Jeder EUROLITE LED Profile Spot 100W WW belegt je nach Wahl DMX-Kanal-Modus 1 oder 2. Wählen Sie bspw. Modus "Ch-1", belegt das Gerät den DMX Kanal zur Dimmersteuerung. Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den der LED Profile Spot 100W WW auf Signale vom Controller reagiert. -
Seite 12: Reinigung Und Wartung
Kanal 2 –Strobe: Zunehmende Geschwindigkeit Wert: Funktion: 000 – 015 016 – 027 Geschwindigkeitsstufe 1 028 – 039 Geschwindigkeitsstufe 2 040 – 051 Geschwindigkeitsstufe 3 052 – 063 Geschwindigkeitsstufe 4 064 – 075 Geschwindigkeitsstufe 5 076 – 087 Geschwindigkeitsstufe 6 088 –... -
Seite 13: Technische Daten
40001963 Blendenschieberset 4St.f.Profil-Spot 650W 40001964 Iris für LED Profile 100W WW 40001995 Saveking Sicherungsseil 3x600 schwarz 58010252 EUROLITE TPC-10 Klammer, schwarz 59006858 EUROLITE STV-20 Verfolger-Stativ 59007120 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 22.10.2014 © 13/23... -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED Profile Spot 100W WW. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 15: Safety Instructions
SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. -
Seite 16: Health Hazard
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced insulation can cause mortal electrical shock. There must never be any objects entering into the device. This is especially valid for metal parts. If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately. -
Seite 17: Installation
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth. Please use the original packaging if the device is to be transported. Make sure that you pack the device in the original state. Please consider that unauthorized modifications on the device are forbidden due to safety reasons! If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. -
Seite 18: Danger Of Fire
DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the device to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. -
Seite 19: Connection Between Devices
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED Profile Spot 100W WW you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices. -
Seite 20: Operation
OPERATION After you connected the spot to the mains, the EUROLITE LED Profile Spot 100W WW starts running. The LCD display lights up and you can choose the desired mode via the buttons MODE, UP and DOWN. Control Board The Control Board offers several features: for example, you can easily set the starting address. -
Seite 21: Dmx Mode
DMX MODE Addressing Depending on the DMX-mode, each EUROLITE LED Profile Spot 100W WW occupies DMX-channel 1 or 2. If you select Mode "Ch-1" for example, the device occupies the DMX-channel for Dimmer control. The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the LED Profile Spot 100W WW will respond to the controller. -
Seite 22: Dmx-Protocol
Press the MODE button until the display shows “DMX***”. You can now set the desired address (001 - 512) via the UP or DOWN buttons. Controlling: After having addressed EUROLITE LED Profile Spot 100W WW, you may now start operating it via your lighting controller. DMX-protocol Channel 1 –... -
Seite 23: Technical Specifications
Iris for LED Profile 100W WW 40001995 Saveking Safety bond 3x600 black 58010252 EUROLITE TPC-10 Coupler, black 59006858 EUROLITE STV-20 Follow spot stand 59007120 Please note: All information is subject to change without prior notice. 22.10.2014 © 23/23 00076260.DOC, Version 1.1...
