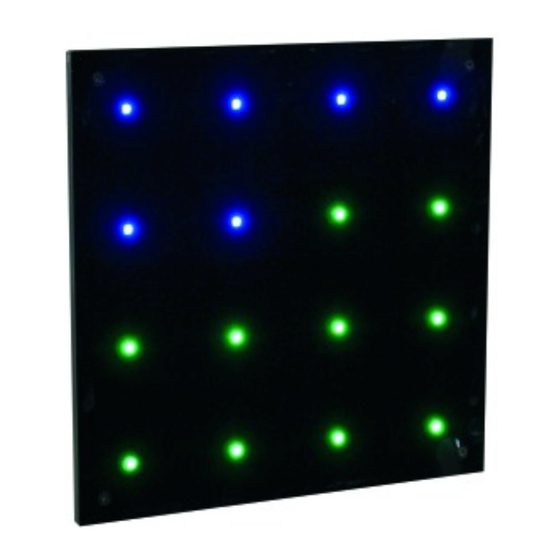

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED Pixel Panel 16 DMX © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51928739 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/26 00049912.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE LED Pixel Panel 16 DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Montage
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 7: Festinstallation
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden. Achtung: Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. -
Seite 8: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Das Gerät muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind. Vorgehensweise: Schritt 1: Lösen Sie die 4 Befestigungsschrauben in den Ecken der Abdeckplatte und entfernen Sie sie. Schritt 2: Im Gerät sehen Sie vier 20mm Löcher für die Installation, welche zu den Hängebügeln durchführen. -
Seite 9: Master/Slave-Betrieb
Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und Signal (+) ein 120 Widerstand eingelötet ist. Hinweis: Das Gerät ist für vertikale Verbindungen vorausgesehen. Master/Slave-Betrieb Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. -
Seite 10: Steuerung Über Dip-Schalter
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt es den Betrieb auf. STEUERUNG ÜBER DIP-SCHALTER Modus: Funktion: Auto Farbwechsel und Farbüberblendung (Master) Geschwindigkeit über Dip6 - Dip8 22 Interne Programm Auswahl über Dip1 - Dip5 Programme Geschwindigkeit über Dip6 - Dip8 Musik- Musikgetakteter Farbwechsel gesteuert... -
Seite 11: Programmauswahl
Programm-Auswahl Interne Programme Grün Gelb Blau Violett Cyan Weiß Rot-grün-rot-grün vertikal Rot-blau-rot-blau vertikal Grün-grün-violett-violett vertikal Rot-rot-blau-blau vertikal Weiß-aus-weiß-aus vertikal Rot-aus-rot-aus vertikal Rot-rot-blau-blau horizontal Grün-grün-violett-violett horizontal 7-Farbenüberblendung alle LEDs gleichzeitig 7-Farbenüberblendung jede LED einzeln 7-Farbenfluss in eine Richtung 7-Farbenfluss in entgegengesetzter Richtung 7-Farbenfluss in beide Richtungen 7-Farben Chaser in eine... -
Seite 12: Adressierung Des Geräts
Adressierung des Geräts Jedes Gerät belegt 48 Steuerkanäle. Damit die Steuersignale richtig an jedes Gerät adressiert werden, müssen die Geräte kodiert werden. Die Kodierung muss an jedem Gerät einzeln durchgeführt werden, indem Sie die DIP-Schalter entsprechend einstellen. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. -
Seite 13: Reinigung Und Wartung
CH 31 CH 32 CH 33 CH 34 CH 35 CH 36 CH 37 CH 38 CH 39 CH 40 CH 41 CH 42 CH 43 CH 44 CH 45 CH 46 CH 47 CH 48 REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. -
Seite 14: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 17 W Anzahl der DMX Steuerkanäle: DMX 512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Maximale Umgebungstemperatur T 45° C Max. Leuchtentemperatur im Beharrungszustand T 50° C Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m... -
Seite 15: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED Pixel Panel 16 DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 16 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Seite 17: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 18: Rigging
RIGGING Fixed installation or mounting on a trussing system possible. Note: This device is designed for vertical connections. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 19: Fixed Installation
Mount the device with both mounting-brackets to your trussing system using appropriate clamps. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56926, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. -
Seite 20: Dmx-512 Connection / Connection Between Fixtures
Do not operate this device with opened cover plate! DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 21: Connection With The Mains
Connection with the mains Connect the device to the mains via optional power supply cable. The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. -
Seite 22: Auto Mode
Auto Mode In order to select Color change and Color fade, set DIP switch 9 and 10 to OFF. Set DIP switches 1 – 5 to OFF as well. Speed can be adjusted via DIP switches 6 - 8. Internal Programs Mode In order to select from the 22 Internal Programs, set DIP switch 9 and 10 to OFF. -
Seite 23: Program Selection
Program Selection Internal Programs Green Yellow Blue Violet Cyan White Red-green-red-green vertical Red-blue-red-blue vertical Green-green-violet-violet vertical Red-red-blue-blue vertical White-off-white-off vertical Red-off-red-off vertical Red-red-blue-blue horizontal Green-green-violet-violet horizontal 7-Color fade all LEDs simultaneously 7-Color fade each LED individually 7-Color flow in one direction 7-Color flow in the opposite direction 7-Color flow in both... -
Seite 24: Addressing The Device
Addressing the device Each device occupies 48 channels. To ensure that the control signals are properly directed to each device, the device requires addressing. This is to be adjusted for every single device by changing the DIP-switches. The starting address is defined as the first channel from which the device will respond to the controller. Please make sure that you do not have any overlapping channels in order to control each device correctly and independently from any other fixture on the DMX data link. -
Seite 25: Cleaning And Maintenance
CH 34 CH 35 CH 36 CH 37 CH 38 CH 39 CH 40 CH 41 CH 42 CH 43 CH 44 CH 45 CH 46 CH 47 CH 48 CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. -
Seite 26: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 17 W Number of DMX channels: DMX-512 connection: 3-pin XLR Sound-control: via built-in microphone Maximum ambient temperature T 45° C Maximum housing temperature T (steady state): 50° C Min.
